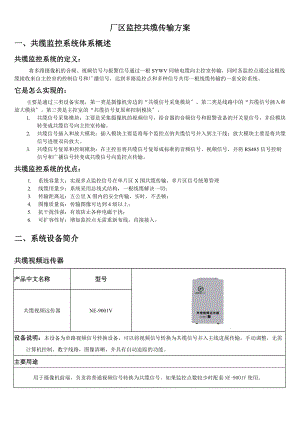

厂区监控共缆传输方案一、共缆监控系统体系概述共缆监控系统的定义：将多路摄像机的音频、视频信号与报警信号通过一根SYWV同轴电缆向主控室传输，同时各监控点通过这根线缆接收来自主控室的控制信号和广播信号，达到多路监控点和多种信号共用一根线缆传输的一套安防系统。它是怎么实现的：主要是通过三类设备实现，第一类是摄像机旁边的“共缆信号采集模块。第二类是线路中的“共缆信号插入和放大模块。第三类是主控室的“共缆信号复原和控制模块。1. 共缆信号采集模块：主要是采集摄像机的视频信号，拾音器的音频信号和报警设备的开关量信号，并经模块转变成共缆信号向主控室传输。2. 共缆信号插入和放大模块：插入模块主要是将每个监控点的共缆信号并入到主干线；放大模块主要是将共缆信号进展双向放大。3. 共缆信号复原和控制模块：在主控室将共缆信号复原成标准的音频信号、视频信号，并将RS485信号控制信号和广播信号转变成共缆信号向监控点传输。共缆监控系统的优点：1. 系统容量大：实现多点监控信号在单片区X围共缆传输，多片区信号统筹管理2. 线缆用量少：系统采用总线式结构，一根线缆解决一切；3. 传输距离远：五公里X围内的安全传输，实时，不丢帧；4. 图像质量高：传输图像可达到4级以上；5. 抗干扰性强：有效防止各种电磁干扰；6. 可扩容性好：增加监控点无需重新布线，直接接入。二、系统设备简介共缆视频远传器产品中文名称型号共缆视频远传器NE-9001V设备说明：本设备为单路视频信号转换设备，可以将视频信号转换为共缆信号并入主线进展传输，手动调整，无需计算机控制，数字线路，图像清晰，并具有自动追踪的功能。主要用途用于摄像机前端，负责将普通视频信号转换为共缆信号。如果监控点数较少时配套NE-9001V使用。设备参数视频调制度：87.5%视频带内频响：±微分增益：8%微分相位：8° 色度/亮度时延差：45Ns视频信噪比：47dB音频频偏：50KHz图象载波准确度：5KHz最大输出电平：113dBV可选频率X围：40-550KHz寄生输出抑制比：-60dB供电：12V工作温度：040尺寸：120×120×38mm产品特色1、体积小，方便安装。2、方便后期的扩大和使用，可以与共缆视频复原器NE-9001V配套使用。3、信号要求较低，适用于小型系统使用。4、操作方便，无需电脑调整，并稳定可靠。典型应用图例共缆数据远传器产品中文名称产品型号共缆数据远传器室外NE-9001VD设备说明：该设备是双向传输设备，一方面是将摄像机视频信号转变为共缆监控信号传输到共缆总线，另一方面从共缆总线中接收共缆控制器发送的控制信号，输出RS-485信号供解码器、LED与其它设备使用，一根总线可以负载18个节点。设备参数视频调制度：87.5%视频带内频响：±微分增益：5%微分相位：5° 色度/亮度时延差：25Ns视频信噪比：47dB音频频偏：50KHz音频信噪比：60dB图象载波准确度：5KHz最大输出电平：110dBV图象/伴音载波功率比：10-30dB可选频率X围：40-860KHz寄生输出抑制比：-60dB供电：100260/2575V工作温度：040功能特点描述 A. 将多达99个摄像机信号混合在一线中实现长距离传输B. CPU控制双锁相，输出射频频率稳定，内置12V摄像机电源和24V云台电源C. 承受中心数据控制器传来控制信号，再解码到云台镜头D. 内置混合器、解调器、供电器E. 60V/220V供电可选示意说明使用方法1. 把摄像机的视频信号接入视频输入端口，拾音器的音频信号接入音频输入端口2. 后级送来的射频信号接入射频输入端口，也可以用外接分配分支器进展联接，与射频输出端口送出的射频信号进展混合后再送至监视器原理框图双向放大器产品中文名称产品型号双向放大器室外NE-9000SF设备说明：当信号传输过程中强度低于要求标准时，为了保证信号能够远距离、低损耗传输，需要将信号放大，该设备就是为解决信号双向放大而开发，可以将信号强度在允许X围内进展提升。设备应用X围：本放大器适合于应用在共缆监控系统中，用于双向信号放大，包括下行控制信号与上行监控点图像信号。技术参数正向传输技术参数项目单位GC8130GC7130GC5130频率X围MHz878608775087550标称增益dB243024302430带内平坦度dB±±标称输入电平dBV72标称输出电平dBV961029610296102增益调节X围dB015斜率调节X围dB024其中9 dB为固定均衡片AGC导频频率MHz168.25(或用户指定)AGC特性dB输入±3/输出±噪声系统dB1210C/CTB59CHdB6077707873C/CSO59CHdB605576697670反射损耗dB121416反向传输技术参数频率X围MHz565标称增益dB0或20可任选带内平坦度dB±反射损耗dB14最大输出电平dBV110增益调节X围dB015斜率调节X围dB010一般特性电源电压50HzVA:130-265V B：30-80V30W抗雷击能力KV510/700S功能特点描述 1优质可靠的系统指标：采用专用进口功放模块化设计，先进外围电路，技术指标符合国家GY/T 124-95标准IIIB类；2 防水外壳，方便使用与连接；3灵活方便的均衡方式：采用前级均衡，充分保证远距离传送是可靠的斜率矫正；4灵活方便的级间矫正：针对国产电缆在长距离时出现的“鼓包现象，专设级间矫正网络，可更具系统实际情况改变频率级幅度矫正扶贫特性消除鼓包。典型应用图例共缆视频复原处理器产品中文名称型号共缆视频复原处理器NE-HY9001V设备说明：本设备采用微电脑PC控制和数字合成锁相技术，用两位LED显示。可将全频段的射频信号复原为音、视频的信号。可广泛用于有线电视或安防系统。主要用途：  用于主控室，将共缆信号中的视频信号进展复原输出，输入到监看记录设备。设备参数输入射频频率：48MHz-870MHz输入射频电平：65dB-90dB视频输出：1VP-P75音频输出：500mvP-P输入电压：DC12V工作温度-：040主要特点 1、微电脑控制，LED两位显示，操作简单。2、具有全频频道48MHz-870MHz。3、±4MHz的频率微调，步进0.05Mhz与标准频道恢复。操作说明 标接好射频输入线，12VDC，音视频线。 按上升键，下降键，调出要复原的频道，LED显示相对应的频道。 如果复原的图像与声音不理想，按功能键进入频率微调。产品中文名称型号共缆视频复原处理器NE-HY9004V设备说明：本设备是48MHz860MHzX围的信号复原器，可接收标准频道56个CH1-56和增补频道43个Z1-Z43；本机采用PLC频率合成技术、I2C总线控制方式和日本一体化优质高频头使复原后得到稳定的高品质音、视频信号输出；其0.25M频距频率调整可工作在任意频率上，自动存贮99个频道并保持掉电记忆功能使用灵活方便。本机采用喷塑机壳，铝合金拉丝面板和高亮度的LED。整个系统装配一体后，非常美观豪华。主要用途：  用于主控室，将共缆信号中的视频信号进展复原输出，输入到监看记录设备。设备参数输入频率：48860MHzDEL:100nsAGC特性：±1dB伴音输出电平：-68 dBmv频率变化精度: 伴音信噪比: 50dB 输入阻抗：75供电：180250V视频输出幅度：Vp-pDG：5%工作温度-：040DP：6°机器尺寸：19寸功能键操作说明复原器开机后，其显示模式为频道显示，此后每按一次MODE键，复原器式便在“复原频道和“复原频率间变换。在任何工作模式下，使用“键，可修改当时显示的有关数据频道±1和频率±0.25修改后约8秒钟4，修改后的当前数据将自动记存并回到频道显示状态，下次选中该频道时，所记存下来的有关数据将自动调出。在任何状态下，约8秒钟自动回到频道显示状态。每次开机时，自动调出开机前最近使用的频道。产品中文名称型号共缆视频复原处理器NE-HY9008V设备说明：本设备是48MHz860MHzX围的信号复原器，可接收全频道信号；本机采用PLC频率合成技术、I2C总线控制方式和日本一体化优质高频头使复原后得到稳定的高品质音、视频信号输出；其0.05M频距频率调整可工作在任意频率上，自动存贮并保持掉电记忆功能使用灵活方便。本机采用喷塑机壳，铝合金拉丝面板和高亮度的LED。整个系统装配一体后，非常美观豪华。主要用途： 用于主控室，将共缆信号中的视频信号进展复原输出，输入到监看记录设备。设备参数输入频率：48860MHz伴音输出电平：68 dBmvAGC特性：±1dB伴音信噪比：50dB  供电：180250V输入阻抗：75工作温度：040视频输出幅度：11。5Vp-p机器尺寸：19寸接口说明射频输入RFIN 输出插座AC220视频调节VIDEO LEVEL 视频调节VIDEO LEVEL音频接口AUDIO 视频接口VIDEO输入电源AC220功能键操作说明假设要复原频道分别为CH4、Z16、CH22、CH38所对应频率为77.25MHz、288.25MHz、543.25MHz、711.25MHz的信号时，其操作步骤如下： 1 打开复原器，此时数码窗显示为“X-路数显示，按MODE键，改变“X显示为“¦，按键使其显示“，即为“CH4频道。2 MODE键数码窗显示“2-路数显示，按键使其显示“，即为“Z16频道。3 复第1、2步骤可以设定所要求的八路输出。典型线路连接图共缆数据控制器产品中文名称型号共缆数据控制器NE-9064D设备说明 ：该设备主要功能是做信号转换之用，可以将RS-232信号/RS-485信号转换为共缆控制信号,负载到主干线上，从主控室传递到各个共缆控制终端，从而完成共缆远距离控制信号传输工作。设备参数工作电压： AC220V+10%/50Hz功率：10W工作环境：温度-10至60，相对湿度85 颜色： 银色外形尺寸：430mm×200mm×45mm输入方式：RS-232接口D型9针,RS-485单工电路 RJ45接口.数据通讯：9600bps，8位数据，无校验，1位停止安全要求：变压器符合国家安全标准典型线路连接图共缆数据集散器产品中文名称型号共缆数据集散器NE-9000JS设备说明：该设备应与共缆控制器配套使用，可以扩大单台共缆控制的总缆控制接口，当共缆监控系统中需要多条共缆总线时，如此需要添加共缆数据集散器，将共缆控制信号分配给多条共缆总线。设备参数共缆控制信号：1路输入共缆控制信号输出：4路外形尺寸：430mm×200mm×45mm1U国际机位颜色： 银色支持分区：4分区，可通过信号分配器进展叠加；工作环境：温度-10至60，相对湿度85 典型线路连接图
