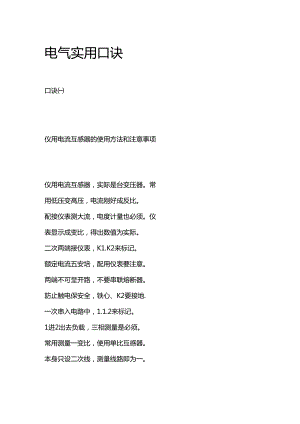

电气实用口诀口诀仪用电流互感器的使用方法和注意事项仪用电流互感器，实际是台变压器。常用低压变高压，电流刚好成反比。配接仪表测大流，电度计量也必须。仪表显示成变比，得出数值为实际。二次两端接仪表，K1.K2来标记。额定电流五安培，配用仪表要注意。两端不可呈开路，不要串联熔断器。防止触电保安全，铁心、K2要接地.一次串入电路中，1.1.2来标记。1进2出去负载，三相测量是必须。常用测量一变比，使用单比互感器。本身只设二次线，测量线路即为一。口诀（二）同杆架设高低线路时，高、低压横担之间的最小垂直距离同杆电压有高低，确保两者垂直距,直线电杆一米二，分支转角保一米。口诀（三）水泥电杆的埋没深度电竿埋深怎样求？竿的长度除以六,特殊情况可加减,最浅应保一米五.竿高八米一米五，递增点一依次走,十三米竿整两米，十八最浅两米六，十五米竿两米三，以上数据要熟记。口诀（四）拉线的强度设计安全系数及最小规格拉线强度要保险,强度系数来保全。镀锌钢绞整两倍，镀锌铁线两倍半。最小截面也要保，二十五方钢绞线。单根直径四亳米，三根一股锌铁线。口诀（五）对接户线、进户线档距、最小截面、最小线见距离的规定接户档距怎样算？二十五米是一关。超过二五怎么办？设立中间接户杆。总长不超五十米，过长使用不安全。使用寿命要保证，耐气候型绝缘线。线规要按供电算,最小截面防拉断。电杆引下档距十，沿墙敷设六米算。铝线最细四平方，二点五方是铜线。档距十至二十五，铝六铜四最细线。室外接户进户线，线间距离怎样算？沿墙敷设点一米，零点一五自电杆。口诀（六）低压三相四线制架空线的相序排列顺序彳氐压三相四线制，水平排列成一字。面对来线方向看，从左到右有顺序。A、B、N、C依冽,N线可能比较细。N线放置一原则，靠近电杆或墙体.口诀（七）架空导线栽流量的估算和选择架空裸线铝绞线，强度载流两安全。最小截面十六方，安全载流可估算。已知截面乘倍数，截面毫方电流安。十六平方六点五，二五以上分档算。七十以下各一档，九五以上两两算。截面二五倍数五，以上点五依次减。若用铜线上一档,温度高时九折算。口诀（八）高压IOKV线路电压损失（）估算架空铝线十千伏，电压损失百分数。输距电流积六折，再被导线截面除。输距千米电流安，截面毫方记清楚。例现有一条长度为Iokm的高压IOKV输电线路所用导线为50mm2钢芯铝绞线。求出电流为30A时的线路电压损失.U%=（0.6-1030）/50=3.6%口诀（九）低压线路电压损失（）计算铝线压损有多少？五个数值准备好。线路长度、截面积，电流、电压、功因角。电阻负载为基值,感性负载再提高。线长乘流除截面，单位米、安、平方毫。所得结果乘系数,要分电压和相数。三百八三相为十二，二百二单相二十六。功率因数零点八，根据截面把数加。十方以下可忽略，以上依次再增加。两种规格为一组，每组点二依次加。以上算法为铝线，铜线数值好计算。铝线数值打六折，两种导线同粗细。注1:对于三相四线制的低压380/22OV供电线路：U%=12I1.S注2:对于单相的彳班220V供电线路：U%=26I1.S注3:铜的电阻率近似为铝的60%口诀（十）三相四线制供电时中性线（零线）最小截面的规定零线截面看相线，七零三五为界限；七零为铝三五铜，小于相等大一半。解释：零线的最小截面面积要根据同电路相线的数值来决定，以相线截面为铝线70mm2和洞绞线35mm2为界限。在界限以下时，零线截面与相线相同；在界限以上时，可取相线截面积的一半。口诀（十一）低压（220/380V）架空线路正常负荷电流的近似值低压架空铝绞线，负荷电流近似算。二十五方为一百，一档增加五十安。若用最小十六方，八十左右较核算。口诀（十二）380/220V低压架空线路导线截面的估算低压架空用铝线，导线截面怎么选？输电负荷乘距离，再乘系数算一算。三相负荷系数四，单相乘八再乘三。抗拉抗风保运行，十六以下不能选。若用铜线来输电，铝线数值六折算。注：输电负荷（单位：KW,对于三相输电线路，应为三相的总功率，即额定功率）与输电距离（单位：KM）的乘积叫做“负荷距"。对于三相四线制线路，每根相线的截面积不小于四倍负荷距；对于单相电路,每根相线的截面积不小于二十四倍负荷距。地埋导线的允许载流量地埋导线保安全，载流数值要有限。截面四至九十五，截面倍数粗略算。四个平方按八倍，每增一级T音减。二五、三五均四倍，五十、七十倍数三。最大截面九十五，数值最小两倍半。土壤温度二十五，不是二五要折算。摄氏五度增两成，四十五度七折算。口诀（十四）配电屏中装置三戋制交流电源母线的相序排列顺序配电屏内排母线，A、B、C、N咋判断？，面对门前定方向，上下左右后和前。A、B、C、N依次排，先A后N不可乱。水平排列左、中、右，N线放在最右边。垂直排列上、中、下，N线放在最下面。前后排列远、中、近，N线放在最近前。单相电源插座接线的规定单相插座有多种，常分两孑轿口三孔。两孔并排分左右，三孔组成品字形。接线孔旁标字母，1.为火N为零。三孔之中还有E,表示接地在正中。面对插座定方向，各孔接线有规定。左接零线右接火，保护地线接正中。口诀（十六）漏电保护器的选择选择漏电保护器，供电方式为第一。单相电源二百二，二线二级或单级。三相三线三百八，选用三级保护器。三相四线三百八，四线三级或四级。"级”表示开关触点"线”表示进、出线灯泡不亮的原因查找办法灯泡不亮叫人烦，常见原因灯丝断。透明灯泡看得着，否则可用电笔验。合上开关点两端，都不发亮火线断。一亮一灭灯丝断，两端都亮断零线。口诀（十八）埋地导线埋设前的断芯检查和断点确定方法地埋导线埋设前，有无断芯盘盘检。检查使用兆欧表，1.一端接导线，导线另端放水中，仪表E端照此办,慢慢摇动兆欧表，针不到零是断线。查找断点在何处，使用仪器DG3,单相交流接一头，仪器贴附地埋线，从头到尾慢移动，仪灯发光线未断，若是仪器灯熄灭，此处就是断线点。低压验电笔判断交流单相电路故障的方法交流验电用电笔，亮为火线不亮地。电路故障可检查，通电测量火和地。亮灭正常直设备，电路断开不可疑。若是两端都不亮，电源火线已脱离。若是两端都发亮，零线断裂或脱离。口诀（二十）用指针式万用表测量直流电压的方法测量之前先调零，量程选择要适中。确定电路正负极，并联接线要搞清。黑色表笔接负极，红色表笔要接正。若是表针反向转，接线正负反极性.口诀（二十一）用指针式万用表测量直流电流的方法测量之前先调零，量程选择要适中。确定电路正负极，串联接线要搞清。黑色表笔接负极，红色表笔要接正。若是表针反向转，接线正负反极性。口诀（二十二）用指针式万用表测量导体直流电阻的方法测量电阻选量程，选完量程再调零。两笔短路看表针，不在零位要调整。旋动欧姆调零钮，表针到零才算成。旋钮到底仍有数，更换电池再调整。接触一定要良好，阻大两手要悬空。测量数值保准确，表针最好在格中。测量完毕关电源，旋钮旋到电压中。口诀（二十三）用指针式万用表判断电容器的好坏电容好坏粗判断，万用电表可承担。使用电阻乘K档，表等各接一极端.表针摆到接近零，然后慢慢往回返。到达某处停下来,返回越多越健康。到零不动有短路，返回较少有漏电。开始测量表不走，电容内部线路断。口诀（二十四）用充、放电法判断电容器的好坏电容好坏粗判断，充放电法可承担。电容两端接直流，少许时间就掐断。导体点接两个极，有无火花注意看，有火为好无火坏，同种火大更饱满。口诀（二十五）交流钳型电流表的使用方法和注意事项交流钳型电流表，电流检测离不了。安全使用防触电，绝缘手套要戴好。不可测量裸燹，量程选择很重要。导线位居口中心，测量数值最可靠。钳口只容一相线，多芯电缆测不了。口诀（二十六）低压单相电能表的选择（上）单相交流电能表，计量用电不可无。显示数值千瓦时，百姓俗称它为度。计算用电总电流，千瓦总数乘以五。选择电表电流值，千瓦两倍可满足。口诀（二十七）低压单相电能表的选择（下）标注电流有两个，括号内外各一数。外小内大成倍数，两倍四倍都会有。外部称为标定值,内部称为过流值。正常使用标定值，过流使用要有度。口诀（二十八）通过电流互感器与电源相接的单相低压电能表接线方法电流超过表数值，加接TA才能使.1.1.2接电路，流过电流实际值。K1.K2接电表，1进3出5安值。2孔进入电压线，连接拆开小片端。另端连接1.1.,零线进出4、5端。口诀（二十九）三相三线制三相低压电能表直接接线方法三相动力三相线，三相电表计用电。接线端口有六个，三个双来三个单。单号依次接电源,双号连接输出线。一二、三四、五和六,各为一相不可乱。一、五两处小连片，保持原状莫拆断。口诀（三十）三相四线制供电时低压电能表直接接线方法三相四线计用电，三相电表直接连。面对电表左到右，总共八个接线眼。前面三又搬火线，7、8用于接零线。1、2A相3、4Bi5、6两端C连接.1.3,5旁小连片，保持原状莫拆断。口诀（三十一）埋地导线与其他地下工程设施相互交叉，平行时，其最小距离的规定其他管线同埋地，平行交叉最小距。水管通讯电力线，统统都是点五米。交叉可为点二五，穿管保护板隔离。口诀（三十二）电动机额定转距的计算方法额定转距怎样求？容量千瓦除转速。单位使用公斤米，再乘常数九七五。单位使用牛顿米，乘十再乘九五五。口诀（三十三）三相异步电动机额）电流的精确计算三相电机求电流，要知以下四个数。电压、容量和效率，还有一个功因数。容量瓦数做分子，其余相乘做分母。还有一个根号三，放在分母最前头。容量电压具体值，铭牌上面都会有。功率因数和效率，找到样本才能求。口诀（三十四）直接起动三相异步电动机的开关、熔断器的电流规格及电源容量最小值电机满压直接起，铭牌电流五至七。容量不超十千瓦，否则设备撑不起。直接起动配开关，六倍千瓦单位安。五倍千瓦配熔体，三倍千瓦配电源。注：用于满压直接起动的供电线路开关，其主触点的通断电流能力（即开关的电流规格）,应不小于被控电动机额定电流的3倍，其额定电流约等于按千瓦给出的额定功率值的2倍（IKW相当2A）,之所以开关要选6倍；保险亦如此。口诀（三十五）确定控制三相异步电动机用的接触器规格电机供电接触器，规格使用电流计。最小等于电机流，两倍容量也可求。反复起动正反转，增加一级才安全。口诀（三十六）小型三相统领专子异步电动机外接起动电阻分段要求要想起动较平缓，起动电阻要分段。通电开始值最大，随着加速分段减。开关闭合切下级，每次剩余前一半。一般设置三、四级，起动完成全切断。口诀（三十七）普通三相交流异步电动机星一角减压起动时电流和转矩电机起动加满压,瞬间电流将很大。五至七倍额定流,电源配电都害怕。简单方法星三角，电流变小靠减压。转矩随流同下降，三分之一的满压。口诀（三十八）根据电动机的容量确定星角减压起动转换时间和热元件的整定电流电机起动星三角，转换时间整定好。容量开方乘以二，积数加四单位秒。电机起动星三角，过热电流整定好。容量乘八除以七，电流为相要牢记。口诀（三十九）单台三相异步电动机功率因数补偿小型微型电动机，功率因数都很低。满载最大点八五，空载不足零点一。电源不能充分用，线路损耗更可惜。减少损耗接电容，灵活方便也经济。已知电机千瓦数，除三除二得两数。两数之间千乏值，即为补偿电容数。若知空载视在功，该数九折配电容。口诀（四十）小型境微专子三相异步电动机外接起动电阻的配置计算绕线转子异步机，起动性能最优异。电流虽小转矩大,要靠外接电阻器。要想性能最理想，外接电阻要适当。该项阻值怎样算，首先要把铭牌看。转子电压除电流，其商再除根号三。口诀（四十一）单值电容单相电动机不起动的原因和确定方法单值电容电动机,通电不转要分析。细听电机有声响，四种原因有其一。主辅绕组有断路，电源电压过于低。负载过重拖不动，常见损坏电容器。确定方法不难算，电容起动同一理。口诀（四十二）当电压和频率为额定值时，三相空就电流的正常范围电机空载加满压，频率额定无偏差。若知容量和极数，电流范围能回答。假设额定为一百，空流二五至六八。容量大的空流小，极数多的空流大。两极最大为四十，较大电机二十八。容小极多达七十，容大极多三十八。口诀（四十三）电容的电容量和常见的电容器一个电容两块板，绝缘介质夹中间。两端加上一电压，正负电荷站两边。板大站的电荷多，两板较远不爱站。中间介质是何物，决定多少更关键。若将空q定为一，有些物质翻几翻。口诀（四十四）对变压器防雷接地线的有关要求变压运行保安全，防雷保护接地线。地线就地自己制，五号角铁八九只。两两间距两米整，排成字或一字0打入地下两米五，连接扁铁焊结实。口诀（四十五）油侵式变压器的维护油枕油位高或低，具体数值看油标。油标尺度分四份，下一上三为正好。偏下可能有漏油，若是偏上温度高。颜色浅黄油正常，变暗变黑元件烧。口诀（四十六）单台三相异步电动机功率因数补偿小型微型电动机，功率因数都很低。满载最大点，I五，空载不足零点一。电源不能充分用，线路损耗更可惜。减少损耗接电容，灵活方便也经济。已知电机干瓦数，除三除二得两数。两数之间干乏值，即为补偿电容数。若知空载视在功，该数九折配电容。口诀（四十七）用并联电容提高感性负载电路功率因数的计算方法（一）负载功率除压方，再除三一四得商。该商再乘两数差，两数求值按下法。先知现有功因数，反角函数求角度。求出该角正切值，作为上面第一数。再设预想功因数，同样方法求角度。也求该角正切值，作为上面第二数。口诀（四十八）用并联电容提高感性负载电路功率因数的计算方法（二）电压伏特功率瓦,得出电容是法拉。功率电位用千瓦,电容电位用微法。功率乘以正切值，再乘系数看电压。单相电压二百二，系数六十五点八。系数二十一点二，电压数值三百八。口诀（四十九）测量绝缘电阻的方法和绝缘电阻合格标准绝缘合格值多少，热态数值有国标。电机电压每千伏，绝缘电阻超一兆。冷态测量无标准，经蛉数值可参考。上述标准扩十倍，最少不可低半兆。注解：热态不低于0.38兆欧;冷态不低于0.5兆欧口诀（五十）当电压和频率为额定值时三相空我电流的正常范围电机空载加满压，频率额定无偏差。若知容量和极数，电流范围能回答。假设额定为一百，空流二五至六八。容量大的空流小，极数多的空流大。两极最大为四十，较大电机二十八。容小极多达七十，容大极多三十八。口诀（五十一）漏电保护器的选择根据一电气设备的漏电保护动作参数手持、移动、家电器，家电插座用电器。三十毫安动电流，快速动作保护器。三十、一百快动器，单台运行电动机。多台设备总保护，一百亳安快动器。口诀（五十二）三相异步电动机改做异步发电机时所接励磁电容器电容量的计算异步电机来发电，并接电容能实现。电容接成星或角，两种各有优缺点。角接容小耐压高，星接与前正相反。空载满载各一组，容量微法各自算。电容微法空载数，空载电流乘系数。角接一十四点五，星接三倍角接数。满载容量要增加，空载倍数粗略求。一点二五纯电阻，感性负载二点五。满载数值要精确，功率因数容量求。口诀（五十三）确定控制三相异步电动机用的接触器规格电机供电接触器,规格使用电流计。最小等于电机流,两倍容量也可求。反复起动正反转，增力1.级才安全。口诀（五十四）接地线接地电阻的测量方法测量接地用仪器，型号ZC手摇机。距离地线二十米，一根钢钎插入地。沿一直线往前走，再距二十来接地。E端接好被测线，P、C各接一钢钎。放平仪表调好零，指针刚好指红线。缓摇手柄调度盘，指针红线调整完。检流指示平衡时，加速达到二百转。调整度盘指红线，记下电阻来判断。口诀（五十五）已知三相异步电动机的额定容量和电压，求取额定电流的近似值中小容量高彳氐压，电流估算看千瓦。给出关系为中值，容大减小容小加。一个千瓦两安培，常用低压三百八。高压电机三千伏，四个千瓦一安流。电压更高六千伏，八个千瓦一安流。额定电压到一万，十三千瓦为一安。口诀（五十六）三相380V电动机改用单相220V电源供电时的接线方法和接入电容器的电容量计算电机三相改单相,绕组接法按原状。三端出线都有用，俩接电源一接容。接容以后接电源，接零接火转向反。电机三相改单相，并接电容的容量。工作电容看接法，星接小来角接大。百瓦电机微法数，角接为十星接六。起动电容可同大，十瓦二至三微法。电容耐压看电源，二百二电源三百三。口诀（五十七）感性负载电路中电流和电压的相位关系电感妙在一"感"字，感情来去皆需时。刚一见面很陌生，心里的话儿难启齿。一旦需要分手时，"藕断丝连"还相思。电源一通电压加，电流一时难通达。切断电源电压断，电流一时难切断。上述比喻教通俗,电压在前流在后。两者相差电角度，最大数值九十度。口诀（五十八）每千米导线的重量估算千米导线有多重，要看截面和品种，截面单位亳米方，乘以系数值不同。硬铝最轻二点八，纯铝次之把三乘。钢芯铝绞乘以四，七点八铁比较重。再重纯铜，菌八，钢绞最重九点零。考虑弧垂和绑U再把一点零三乘。相关公式：质量=密度X体积体积=底面积X高度口诀（五十九）发电机原理和右手定则导线切割磁力线,感应电磁生里面。导线外接闭合路,就有电流流其间。判断流向用右手，伸开右手成平面。导线运动拇指向，手心面对N极端。四指方向即电流，该端也是正极端。口诀（六十）基尔霍夫第一定律、第二定律基尔霍夫是名人，电路定律他发明。节点电流为第一，流出、流入两相平。回路电压为第二，压降、电势两相等。口诀（六十一）整流电源输出直流电压与输入交流电压的关系以及整流二极管的反压交流电压变直流，输出电压怎样求？输入电压为一百，单相半波为四五。三相半波一b,半波两倍全波数。如若采用晶闸管，从零开始到上数。管子反压要记住，单相三相不同数。单相桥式一四一，三相桥式二三九。注:输入电压应为相电压。口诀（六十二）电阻串联和并联后总限值的计算电阻串联值增加，越串越长阻越大。电阻并联值减小，相当截面在增大。并联总阻较难求，各值先要求倒数。倒数之和的倒数,就是并联后电阻。并联只有俩电阻，总阻可用简式求。两阻之积作分子,两阻之和作分母。口决（六十三）三相交流电源的两种接法和两种出线方式三相接法有两种，一个三角一个星。角接三相围一圈，三个顶点三相线。星接三尾联一点，联点叫做中性点。三首引出三相线，中点出线中性线。相线俗称叫火线，中线俗称叫零线。星接可出两种线，三相三线和四线。三相三线无零线，三相四线有零线。口诀（六十四）整流二极管正负极的判定方法二极管有两个极，一个阳极一阴极。分辨极性较简单，首先可看图表记。三角一端极为阴，短杠一端为阳极。没有图表看外形，较圆一端为阳极。较大规格带螺丝，螺丝一端为阳极。若不放心用表量，万用电表准备齐。乘以一百电阻档，两笔分别接电极。正反两次比阻值，一大一小记仔细。阻值小时看表笔，红阳黑阴定电极。口诀（六十五）桥式整流电路的连接方法以及阻容保护、整流二极管问题单相桥式四个管，两两串联再并联。并联两端出直流，两管连点进电源。三相桥式六个管，两两串联再并联。并联两端出直流，两管连点进电源。阻容保护二极管，三种接法任你选。一种并在交流侧，一种并在直流端。还有一种较复杂，并在每支管两端。感性负载反电势，并联持续二极管。口诀（六十六）磁铁及磁铁的性质、磁场和磁力线不管大/J与且细，磁铁均有两个极。南极SjttSNr两端最大磁场力。同极相斥异极吸，万物都是同一理。描述磁场磁力线，每条都是闭合线。体夕卜从N到S极，S到N体内穿。线线相互不交叉，相对密集在两端。口诀（六十七）为减小输出电流纹波而设置的灌波电路要想得到稳定流，滤波电路接输出。一个电容一个抗，接成一种T形路。两个电容一电抗，名称叫做派电路。还有一种较简单，两个电容一电阻。口诀（六十八）电刷偏离中性线的影响和调整方法励磁接通再开断，同时要把仪表看。仪表指针来回摆，摆幅较大电刷偏。轻轻旋动电刷架，摆幅最小调整完。电机通电正反转，两次转速来相减。所得之差若较大，说明电刷比较偏。轻轻旋动电刷架，相差最小调整完。口诀（六十九）粗略校验低压单相电能表准确度的办法百瓦灯泡接一只，合上开关再计时。计时同时数转数，记录六分转数值。电表表盘有一数，千瓦小时盘转数。该值缩小一百倍，大致等于记录数。
