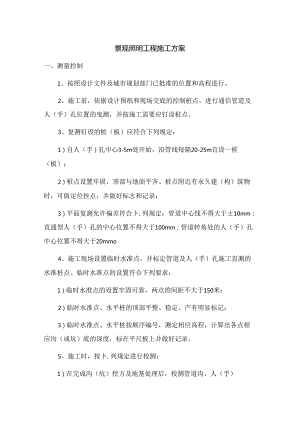

景观照明工程施工方案一、测量控制1、按照设计文件及城市规划部门已批准的位置和高程进行。2、施工前，依据设计图纸和现场交底的控制桩点，进行通信管道及人（手）孔位置的曳测，并按施工需要应钉设桩点。3、复测钉设的桩（板）应符合下列规定：1）自人（手）孔中心3-5m处开始，沿管线每隔20-25m宜设一桩（板）；2）桩点设置牢固，顶部与地面平齐。桩点附近有永久建（构）筑物时，可做定位拴点，并做好标志和记录；3）平面复测允许偏差符合卜.列规定：管道中心线不得大于±10mm：直通型人（手）孔的中心位置不得大于100mm；管道转角处的人（手）孔中心位置不得大于20mmo4、施工现场设置临时水准点，并标定管道及人（手）孔施工直测的水准桩点。临时水准点的设置符合下列要求：1）临时水准点的设置牢固可靠，两点的间距不大于150米：2）临时水准点、水平桩的顶部平整、稳定、产有明显标记：3）临时水准点、水平桩按顺序编号，测定相应高程，计算出各点相应沟（或坑）底的深度，标在平尺板上并做好记录。5、施工时，按卜.列规定进行校测：1）在完成沟（坑）挖方及地基处理后，校测管道沟、人（手）2）施工过程中如发现水平桩错位或丢失，及时进行校测并补设桩点。6、挖土方工作完成后，凡在沟（坑）中的其他管、线等（指不需移改的）地下设施及已移改完毕的地下设施，测量其顶部（底部）的高程、宽度等及与临近人（F）也和通信管道（通道）的相对位置、垂直间距、水平间距，并做好记录，注明其类别、规格等等，为绘制竣工图准备资料。7、通信管道的各种高程，以临时水准点为基准允许误差不大于±IomnU二、电缆敷设1、电缆敷设流程2、电缆在管道内敷设从桥架、支架引至设备墙外表面或屋内行人容易接近处和其他可能受机械损伤的地方，电缆应有一定机械强度的保护管保护，采用电缆穿管敷设方式。管道要求：管口光滑，内部应无积水且无杂物堵塞，穿电缆时,不得损伤保护层，可采用无腐蚀性的润滑剂（粉），管道表面的防腐层应完好。电缆管长度在30m以上时，管内径不应小于电缆外径的1.5倍。3、低压电缆头制作安装低压塑料电缆头50nm2以上采用热缩型电缆头制作。50mm：以下电缆头采用普通干包封加塑料护套。电缆线芯连接时，线鼻子的规格应与线芯相符，采用机械压接（模具压接工艺）。压模的尺寸应与导线的规格相符。确保线耳压接牢固。电缆终端头的制作，应由经过培训的熟练工艺人员进行，应严格遵守制作工艺规程。室外制作电缆头宜在气候良好的条件下进行，并应有防止尘土和外来污染的措施，制作电缆头前应作好检查工作，并符合卜列要求：电缆线芯绝缘良好，所用的绝缘包扎应符合质量要求,制作电缆头的配件齐全并符合设计要求。制作电缆终端头时，切割电缆要小心，不能损坏绝缘，保证三叉口绝缘包扎良好；包缠绝缘时，绝缘带的搭盖应均匀层间应无空隙及折皱，注意清洁，防止污秽与潮气侵入绝缘层。采用热缩型电缆头制作时，要掌握好温度，加温要均匀。以免损坏绝缘。电缆金属护套及铠装层均应接地，接地线应采用铜绞线，其截面不小于10平方亳米（IOmm2以下的低压电缆的接地线截面可适当减小,但不小于4三D0焊接要掌握好温度，时间不宜过长防止损坏绝缘层。电缆终端头与电气装置连接时，不应受到额外应力，必需相位正确,电缆的引出线应用塑料相色带表明相色；按图编号相位标志清晰。电力电缆施工完毕，必需再做一次绝缘检查，IkV以卜.电缆使用IkV兆欧表测量绝缘电阻值，并做好记录。4、挂标志牌宜埋电缆进出建筑物，电缆井及两端要挂标志牌沿支架、桥架敷设的电缆在其两端、拐弯处，交叉处应挂标志牌。标志牌应注明电缆编号、规格、型号及电压等。标志牌规格要一致，并有防腐性能，挂装要牢固。5、电缆试验系统在正式送电前，应对线路进行测试，包括线路的绝缘试验、宜流耐压试验和宜流泄漏试验、相位检查。6、电缆绝缘测试检查电缆技术指标是否符合合同要求，电缆芯数是否符合图纸要求；测量电缆的连续性：用摇表测量电缆的绝缘电阻，包括，相间、相零、相地、零地等项检测内容。送电后对电缆进行相序测试（保证相为黄色、B相为绿色、C相为红色）。三、人孔井及检修井施工及土方回填一）施工注意事项1、砖、混凝土砌块砌体墙面平整、美观，不出现竖向通缝。2、砖砌体砂浆饱满程度不低于80%：砖缝宽度为8T2电米，同一砖缝的宽度一致。3、砌块砌体横缝为15-20电米，竖缝为IoT5考米：横缝砂浆饮满程度不低于80%,竖缝灌浆饱满、严实，不出现跑漏现象。4、砌体垂直，砌体项部四角水平一致；砌体的形状、尺寸符合设计图纸要求。5、设计规定抹面的砌体，将墙面清扫干净，抹面平整、压光、不空鼓，墙角不歪斜。抹面厚度、砂浆配比符合设计规定。勾缝的砌体，勾缝应整齐均匀，不得空鼓、不应脱落或遗漏。二）人（手）孔的地基与基础1、人（手）孔的地基按设计规定处理，如系天然地基需按设计规定的高程进行夯实、抄平。采用人工地基，必须按设计规定处理。2、人（手）孔基础支模前，校核基础形状、方向、地基高程等。3、人（F）孔基础的外形、尺寸符合设计规定，其外形偏差不大于±20亳米，厚度偏差不大于±10亳米。4、基础的混凝土标号、（配筋）等符合设计规定。浇灌混凝土前，清理模板内的杂草等物，并按设计规定的位置挖好积水罐安装坑。积水罐安装坑应比积水罐外形四周大100宅米，坑深比积水罐高度深100室米：基础表面应从西方向积水罐做20亳米泛水。三）壁身砌筑1、人（于）孔部净高符合设计规定。墙体的垂直度（全部净高）允许偏差不大于±10亳米，墙体顶部高程允许不大于±20亮米。2、墙体与基础结合严密、不漏水，结合部的内外侧用1:2.5水泥砂浆抹八字，基础进行抹面处理的可不抹内侧八字角。抹墙体与基础的内、外八字角时，要严密、贴实、不空鼓、表面光涌、无欠茬、无飞刺、无断裂等。3、砌筑墙体的水泥砂浆标号符合设计规定；设计无明确要求时,使用不低于75号水泥砂浆。砌体不使用拔有折灰的混合砂浆进行砌筑。4、人（手）孔、通道墙体的预埋铁件应符合下列规定：（1）电缆支架穿钉的预埋a.穿钉的规格、位置符合设计规定，穿钉与墙体保持垂直。b.上、下穿钉在同一垂宜线上，允许垂直偏差不大于5毫米，间距偏差小于10型米。c.相邻两组穿钉间距符合设计规定，偏差小于20毫米。d.穿钉露出墙面适度，一般为50-70亳米：露出部分无砂浆等附着物，穿钉螺母齐全有效。e.穿钉安装必须牢固。（2）拉力（拉缆）环的侦埋a.拉力（拉缆）的安装位置符合设计规定。一般情况卜与管道底保持200亳米以上的间距。b露出墙面部分为80T0化米。c.安装需牢固。5、管道进入人（手）孔、通道的窗口位置，符合设计规定，允许偏差不大于10亳米；管道端边至墙体呈圆弧状的嗽叭口；人（手）孔、通道内的窗口堵抹严密，不得浮塞，外观整齐、表面平光。管道窗口外侧填允密实、不得浮塞，表面整齐。6、管道窗口宽度大于700亳米时，或使用重易形变的管材如塑料管等的窗口处，按设计定加过立交桥或窗套。四）人（手）孔上覆1、人（手）孔上覆的钢筋配制、加工、绑扎，混凝土的标号符合设计图纸的规定。2、上覆外形尺寸、设置的高程符合设计图纸的规定。外形尺寸偏差不大于20亳米，厚度允许最大负偏差不大于5亳米。预留孔洞的位置及形状，符合设计图纸的规定。3、预制的上覆两板之间缝隙尽量缩小，其拼缝1:2.5砂浆堵抹严密，不空鼓、不浮塞，外表平光、无欠茬、无飞刺、无断裂等。人（手）孔内顶部不应有漏浆等现象。板间拼缝抹堵图略。4、上覆混凝土必须达到设计强度以后，方可随荷载或吊装、运输。5、上很底面平整、光滑、不露筋、无蜂窝等缺陷。6、上覆与墙体搭接的内、外恻，用1:2.5的水泥砂浆抹八字角。但上覆直接在墙体上浇灌的可不抹角O八字角应严密、贴产、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等。五）回填1、回填在管道或人（手）孔按施工顺序完成施工内容，并经24小时养护和隐蔽工程检验合格后进行。2、回填前，先清除沟（坑）内的遗留木料、草帘、纸袋等杂物。沟（坑）内如有积水和淤泥，需排除后方可进行回填。3、回填除设计文件有特殊要求外，应符合下列规定；（1）管道顶部30厘米以内及靠近管道两则的回填，不含有宜径大于5厘米的砾石、碎砖等坚硬物：（2）管道两则应同时分层进行回填夯实至回填、夯实与原地表平齐。4、人（手）孔坑的回填土，符合下列要求；（1）靠近人（于）孔壁四周的回填，不应有直径大于10厘米的砾石、碎破等坚硬物；（2）人（手）孔坑的回填土，严禁高出人（手）孔口圈的高程。5,在修复通信管道施工挖掘的路面之前，如回填土出现明显的坑、洼，按照市政部门的要求及时处理。6、回填完毕，应及时清理现场的碎砖、破管等杂物。六）验收施工完成后，将场地清理干净后按验收规范要求进行自我验收。四、防雷、接地施工灯杆接地利用路灯基础做接地极，与电缆PE线连接，再与灯杆联接，接地电阻要求不大于10欧姆，否则需补打接地极。五、路灯基础施工施工要求：基础开挖后，须经验槽合格后方可进入下一道工序。不得超挖，如若超挖应回填级配砂石，压实系数0.95。当有地下水时，应进行施工降水以保证干槽施工，当降水力地基被子扰动时，应进行地基处理。基础内预埋穿线钢管数量、规格、高程、走向详见施工图。所有穿线钢管上部应伸入灯杆1501三,端头应外翻并剔除毛刺，打磨光滑,以利穿线。穿线钢管就位后应试通，并加穿4.Omm铁丝，两端管孔应用木塞堵亚，以防杂物进入。基础内预埋锚栓规格、数量、位置由厂家提供。预埋法兰盘厚度不得小于设计要求，预留锚栓孔应与柱脚法兰孔对准，孔径应比锚栓外径大1.-2三,法笠盘中心开圆洞，大小应能满足电缆管通过要求。灯杆安装前，预埋锚栓出露螺纹应裹胶带保护。全部外露铁件须热浸镀锌。焊接并检验后对铁件划痕、焊脚、螺母、垫圈及螺栓出露部分应进行热喷锌处理，涂层厚不小于02mm。六、灯杆吊装施工本项工程包括高杆灯灯杆、附杆支架、附墙支架、灯盘、升降设备的采购安装等。1、起吊工具使用吊车起吊时应使用专用吊钩，专用吊钩应是在钢钩外包橡胶皮或使用尼龙绳吊带、外包橡胶管的钢丝绳，达到保护灯杆涂层目的。2、起吊指挥参加吊装作业的全体人员，必须遵守中国、地方政府及企业所须发的各项安全法规和制度，认真执行吊装工艺要领和安全技术措施。从事作业的人员，必须身体健康，凡患有不适于高空作业疾病者，均不得参加高空作业。根据此项工程灯杆的特点，设专人统一指挥，明确统一信号，并以人辅助吊机起吊，防止灯杆碰撞摔扭。各岗位操作人员必须严格按总指挥指令及岗位职责认真操作。如遇任何意外情况，应立即向总指挥报告，确保吊装作业全过程的安全。设置专职的安全监督人员，对施工现场的安全措施，施工机具以及在施工准备和吊装过程中的安全作业全面进行监督管理。对吊装作业区的安全标志、安全围栏等安全设施进行检查并清除安全隐患。吊装作业期间，必须天气晴朗，风力级数在四级以下。3、起吊提升灯杆吊装前须对原有基础进行校验、校正、清理，重新检查好基础螺丝，根据设计要求做好详细记录，并先检测基础的接地电阻，符合设计要求后进行灯杆吊装。吊装前并做好灯杆清洁工作。在吊装时应计算选定好吊装的吊点，防止出现灯杆变曲变形或安全事故，注意灯杆重心位置，钢丝绳的角度.提升过程应平稳、缓慢，切忌钢丝绳缠绕灯杆致使灯杆在空中旋转，避免突然启动或停止。4、灯杆安装为保证道路畅通，尽量缩短占道时间，在起重吊车进入工地之前,首先考虑能用钢板或沙土或其它的方法铺筑临时道路。以确保永久性的路面不受损坏。照明装置中各种机械部件由生产厂家加工完成，并按照设计图纸的技术要求进行检验，合格后，运至现场进行装配。现场分段插接,各节插接长度为最大插口宜径之1.5倍以上，并用原厂所提供的插接专用工具施工。高杆灯灯杆配有灯具盘升降系统、定位系统。灯具盘为可升降式结构，钢丝绳在灯盘上升到位后应设自动接、脱钩卸载装置，关挂、脱自由。使灯盘可靠地挂置在灯杆上，不应在风力作用下发生扭动现象，灯杆顶部设有户外型电源接线盒。其垂直度要求W±5mmm,灯杆基础以上高度的垂直允许偏差W±40mm;灯杆的位置必须准确，沿线路纵向里程偏差值控制在V±0.5米，但仅限于相对自身的原设计位置而言，不与以后的灯杆连续积累误差；在连续排列为一直线的灯杆段，段内灯杆错位（横向偏离）不大于100mnb对于道路弯曲段，错位可放宽为200mm以内。灯杆吊装到位时，施工人员可随时做好法兰螺栓的连接工作，技术人员跟随进行灯杆垂直度的校核，当灯杆垂直校核至规定的标准误差范围内后，施工人员可将法兰螺栓紧固到位。灯杆整个吊装工作完毕后，根据情况用吊车将灯盘吊装到位，施工人员组织固定灯盘及其辅助配件，然后整个灯盘可以利用F1.动升降来完成灯盘的升位。灯杆直立完成后，使用经纬仪对灯杆与水平面的垂直度作检验,以垂直度W3%。为合格。当灯杆安装完成后，再用酩0沙浆填充险上部至与地坪结持平,以达到美观和地脚螺栓防锈目的。七、灯具安袋工程-）控制箱安装1、施工方法1）施工准备控制箱安装所需机具满足施工需要、材料充足、人员配备齐全,同时完成控制箱安装技术交底。2）控制箱检查验收控制箱安装前，要按设计图纸检查其箱号、箱内回路号，并按照安装设计说明进行检查，满足设计规范要求。3）控制箱安装控制箱应安装在安全、干燥、易操作的场所，暗装时底口距地高度符合设计要求。在同一建筑物内，同类箱的高度应一致，允许偏差5mmo安装控制箱所需的木砖及铁件等均应预埋。挂式控制箱应采用金属膨胀螺栓固定。控制箱带有器具的铁制盘面和装有器具的门及电器金属外壳均应有明显可靠的PE线接地。FE线不允许利用盒、箱体串接。控制箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进导线应留有适当余量，以便于检修。导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端于（有压线孔者除外）。如必须穿孔顶丝压接时，多股线应搪锡后再压接，不得减少导线股线数。断器相对应。控制箱上的母线应套上有黄（A相），绿（B相），红（C相），黑（D相）等颜色色带，双色线为保护地线（黄绿，也称PE线）。控制箱上电具、仪表应牢固、平正、整洁，间距均匀，铜端子无松动，启闭灵活，零部件齐全。二）灯具安装施工工艺流程图：1、灯具的选型照明设备应采用单灯因数补偿，要求功率因数满足招标文件要求:在投入使用后，所照路面的照度水平、亮度水平、均匀度等各项指标应达到国家标准并满足设计要求。灯具选型时，抗震等级应符合国家标准要求。2、普通灯具光源符合招标要求。外型和内部结构能使光源发出的光线经过反射和分光罩折射，达到最佳光效。灯具外壳应采用高强度、防护型高压铸铝。采用透光效果好、不易老化的、高强度、耐高温弧面钢化玻璃外罩，使用硅胶封接于放射器。应有良好的防震功能，适合在高架桥上安装。防护等级1P65,具有良好的防尘、防水性能。3、吸顶灯灯具应选用自重轻，易于安装的产品。路灯光源：投光灯采用S0N-T400W480001m和S0N-T1000W1300001m钠灯，道路灯采用SON-TP1.US250W332001m钠灯。每个道路接地装置接地极不少于两根，间距为5m,埋深（顶端距地面）1.2m路灯金属杆，穿线钢管等应可奉接地。外型和内部结构能使光源发出的光线经过反射和分光革折射，达到最佳光效。采用透光效果好、不易老化的、高强度、耐高温弧而钢化玻璃外罩，使用硅胶封接于放射器。防护等级IP6504、高杆灯（1）符合国家高杆照明设施技术条件的有关规定。（2）采用高压纳灯光源或其他高效光源。（3）反光罩具有良好的反射结构，提供良好的投光角度和光效，并有效地控制眩光。（4）灯具外壳采用高强度、防护型高压铸铝材质。（5）外型采用流线型设计，可有效地降低风阻。<6）防护等级不低于IP55。5、灯具安装安装过程应注意灯具的防碰撞，特别是玻璃、灯泡等易损件，必须采取防震、防破碎、防变形和漆面金属层受损的措施。灯具、光源、灯杆的组合在地面上完成，杆内的电源引线同时敷放连接，并用发电机试着灯，减少高空作业的施工难度和不安全因素。在施工中严格按照规范要求保护好灯具并切实做好安全施工。灯具接地线或接零线保护，必须有灯具专用接地螺栓并加垫圈和弹簧垫圈压紧。灯具的选型，采购计划施工方式等已获业主委派监理工程师批准。灯具运到现场首先检查外形及绝缘有否损伤、数量、型号、附件是否与设计相符，灯具配线必须符合施工图要求。需组装的灯具，应按说明书及示意图，确定出线和走线的位置，并预留足够的出线头或接线端子。组装时注意不要刮伤，碰损灯具外表，灯具和各元件，安装平整、牢固。安装灯具前，必需先确定安装基准点，并结合灯杆尺寸等，以合理光照强度及美观、整齐为原则，确定灯杆的位置，保证灯具对称安装时其纵横中心轴线必须在同一直线上，偏斜不应大于5mm,灯具金属外壳必需与PE线可靠连接。同一场所标志灯、灯槽，应做到安装高度一致，符合设计要求。
