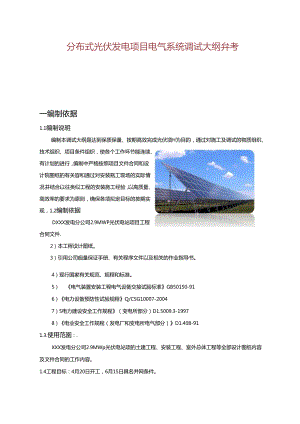

分布式光伏发电项目电气系统调试大纲弁考一、编制依据1二、工程概况2六、检脸及调试项目3七、电气安装工程调试技术措施5八、电气设备接地9九、电力电缆10十、硕制仓安装调试11十一、设备调试12十二'竣工验收及试运行19十三、安健环保证措施22一编制依据1.1编制说明编制本调试大纲是达到保质保量、按期高效完成光伏项H为目的，通过对施工及调试的物质组织、技术组织、项目条件组织，使各个工作环节能连续、有计划的进行，编制中严格按照项目文件合同和设计院图纸的有关容和通过对安装瓶工现场的实际情况，并结合以往类似工程的安装施工经验，以高质量、高效率的要求为原则，确保各项拟定目标的按期实现，1.2编制依据DXXX发电分公司2.9MWP光伏电站项目工程合同文件.2）本工程设计图纸。3）引用公司痂量保证手册、有关程序文件以及相关的作业指导书。4）现行国家有关规范、规程和标准。5）电气装置安装工程电气设备交接试脍标准GB50150-916）电力设备预防性试验规程Q/CSG10007-20047）S电力建设安全工作规程（变电所部分）D1.5009.3-19978）电业安全工作规程（发电厂和变电所电气部分）D1.408-911.3.使用范圉：.XXX发电分公司2.9MWp光伏电站项的土建工程、安装工程、室外总体工程等全部设计图纸内容及文件合同的工作内容。1.4工程目标：4月20日开工，6月15日具名并网条件。二工程概况2.1工程性质工程名称：XXX发电分公司2SIWp光伏电站项目工程地点：XXX发电分公司建设单位：XXXEPC总承包设计单位：XXX电力设计有限公司监理单位：XXX工程管理有限公司2.2工程简况：XXX发电分公司2.OMWp光伏电站项目位于XX发电分公司新厂范围电站场址交通便利具有良好的示范条件。拟建电站主要由汇集站、升压变、逆变器及光伏组件组成。4月20日开工，6月30日并网.三施工范围IX汇流箱，逆变黯调试。2 X箱变安装，交接试脸。3 X预制仓，SVG仓设备安装调试。4电力电缆交接试验。四安全目标及六不开工、六停工：I安全目标D人身轻伤事故零次：2)设备安全事故零次；3)工作人员违章零次。2六不开工、六停工：“六不开工”：D无施工风险辨识及风险控制措施，不许开工。2) 无开工许可单，不许开工。3) 不开工前会，不进行安全交底，不许开工。4) 加班不申报，不许开工、加班。5) 外包工程工作票“双签发”未落实，不许开工。6) 工作负货人不带领，不许开工，任何工作班成员不准擅自进入现场工作。“六停工”：D发现有作业违章，全体要停工，整顿学习，作业人抗切实受到教育后在开工。7) 发现装置违章，全体要停工,装置违章消除后采取预控措施后在开工。3) 施工过程中工作人质变更，全体要停工，工作负贡人对变更人员介绍整体施工情况后再开工。4)工作负货人变更,全体要停工，新工作负责人对现场整体施工情况充分全面掌握后再开工。5) 施工过程中发现有新危险，全体要停工。新危险受到控制或消除后再开工.6) 安措要变更，全体要停工，选新开票，或新开工。五环境目标1)对周围设备环境无损伤、无破坏、无污染，无大面积固体废弃物污染：2) 生产过程中噪声排放符合国家法规和排放标准；3) 遵守合同承诺，在规定环境下安装，工完场消：4) 设施标准、行为规范、施工有序、环境整洁。六检验及调试项目主要控制节点一览表：序号项目名称开始时间完成时间现场单体及系统陶试6月10日6月25日竣工脸收及移交6月5B6月30日全部调试工作除应满足规范有关要求外，还应满足下列规程,规范、标准及有关文件最新版本的要求：设计院的设计文件和图纸：现行的有关国家技术规范：（一）安装工程及谢试、试运验收1）电气装置安装工程电缆线路施工及验收规范3GB50168-20062）电气装置安装工程接地装包施工及验收规范GB50169-200f>3）电气装置安装工程盘、柜及二次回路结线施工及验收规范GB501714）电气装置安装工程35kV及以下架空电力线路施工及验收规范GB501735）电气装置安装工程低压电器施工及验收规范3GB5O2546）电气装置安装工程高压电器施工与验收规范3GBJI477）可电气装置安装工程电力变压器、油浸电抗器、瓦感器施工及验收规范GBJ1488）电气装置安装上程母战装置.施工及验收规范GBJ1.499）电力装置的继电保护和自动装置设计规范GB5006210）学电测量及电能计量装置设计技术规程D1./T5137-2001ID£电力系统调度自动化设计技术规程D1.500312）掰电保护和安全自动装置技术规程GB14285-9313）电力工程电缆设计规范GB5021714）供配电系统设计规范GB5005215）交流电气装置的过电压保护和绝缘配合3D1./T620-9716）交流电气装置的接地3D1./T621-9717）电测量及电能计量装置设计技术规程D1./T5137-200118）箱式变电站技术条件D1./T537-9319）多功能电能表D1./T614-9720）4635kV箱式变电站订货技术条件D1./T537-9721)交流电气装置过电压保护和绝缘配合D1./T620-9322)电气装置安装工程电气设备交接试验标准GB50150-200623)电气装置安装工程旋转电机施工及验收规范GB50170200624)电气装置安装工程蓄电池施工及验收规范GB50172-93(一)有关光伏电站的标准1) SJ/T11127-1997光伏(PV)发电系统过电压保护一导则2) GB/T19939-2005光伏系统并网技术要求3) GB/Z19964-2005光伏发电站接入电力系统的技术规定-1)GB/T20046-2006光伏系统电网接口特性(IEC61727：2004)5) GB50794-2012光伏发电工程施工规范6) GB/T50795-2012光伏发电工程施工组织设计规范7) GB/T50796-2012光伏发电工程验收规范8) GB50797-2012光伏发电工程设计规范3(=)国家及电力行业有关建设项目的法规、规定D电力建设工程质房监督规定(2002版)2)电业生产事故调查规程国家电力公司国电发2000643号.9) 建设工程质量监督规定：4)电力建设工程监理规范D1./T5434-2009七电气安装工程调试技术措旅1送出工程：施工方案及调试报告报XX市电业局：2光伏发电单元的安装及调试：技术资料准备：1) 在施工前首先由项目经理部组织人员对站内、站外环境情况进行详细调隹，核对设计院图纸保护功能是否有改动、图纸是否符合现场实际，并在征得设计院的同意卜对施工图进行修改，使之符合现场实际，把施工图作为本工程施工的指导性文件.2) 参加建设单位组织的施工图会审和交底。3) 根据现场的调查资料、施工图会审纪要、设计资料及规范等，编制工程分部调试大纲，并在分部或分项工程开工前进行详细的技术交底.4) 技术交底及措施常规施工，在每道工序施工前，由建设方负责主持，调试方案对施工人员进行详细的技术交底工作，同时进行安全和质量交底。特殊施工由项目工程新讲解特殊项目的技术要点及要求，对旗工人员进行系统地培训.主要内容：序号设备名称数量逆变湍箱67汇流箱21箱式变压器3数据采集3无功补佳装置仓1一次预制仓IOkV母线设备1一次预制仓IOkV进线间隔设备1一次预刷仓IOkV出线间隔设品1一次预制仓IOkVPT及避雷器设备1一次预制仓站用电设备1二次预制仓出线同隔保护1二次预制仓内部开关间隔保护1二次后台主控室监控系统1二次设备通讯及远动、后台1:次关口电能屏和场内电能表屏1二次IPS系统1二次电源系统1接地网5工器具准备:序号名称型号/规格适用阶段维电保护调试电子式兆欧表ZCIID-52500V万能表f1.uk电流钿表MODEI.2005相序器8031继保综合测试仪继保之星高压试胶验电器直流电阻刈试仪IOkV核相仪变压器变比测试仪全自动伏安特性试验装置回路电阻测试仪高压开关特性测试仪接地导通测试仪变压器极性测试仪试验变压器中联谐振试脍装置调试通用技术措施：1） 必须按设计图纸和厂家安装说明书进行施工,禁止擅自修改图纸，现场如有改动，必须征得设计院部门同菽，并且改动图纸做好变更记录。2） 施工前要检查所需试验设备是否符合规程规定。3） 泮格按照电气设备交接试验标准进行试验.4） 做好调试过程中的资料收集和资料记录。3汇流箱安装及调试低压电器的试险项目，应包括下列内容：1）测量低压电器连同所连接电缆及二次回路的绝缘电阻；2）电压线圈动作值校验：3）低压电器动作情况检杳：4）低压电渊采用的脱扣港的整定；5）测量电阻器和变阻器的直流电阻：6）低压电器连同所连接电缆及二次回路的交流耐压试验。4逆变器箱安装及调试：美健器件单体两试清单序号设法及部件名称规格型号单位数检验结论符注1逆变IGBT(Boost)10-PU1.24BA(MoS1.1.oIT.4271.03YPCS210PW124RA(M0SII031.4271.02YSNXH160B1201.2Q1PGIGBT(INV)1O-PW1.2NHA160SH01-M820F18YPCS32宜流母线支控电容金属膜电容器）C3D1U506KF0ACCK)PCS6B32776G5506KZ1.3交流游波电容C6AR8805KF10382PCS64交流输出HMI滤波器J407036851PCS1I.B65H8592R65H6022-1.5宜流电流检测传感5JSH1.SR20-PPCS86交流电流检测传感器T60404N4616-X461PCS37DSPTMS320F28335ZJZSPCS18交流输出接触器/继电器HKIAN-W-DC12V-Y6PCS6511HP1.TAH-F-C/12VDC9漏电监测保护装置T6O4O4IM646-X931PCS1CTSR1-TP/SP151O直流防雷5KPV20K510M1.1.PCS611交流防雷器PV20K385M1.1.PCS3检验人：日期：5箱式变压器安装及调试:在额定电压下对变压器的冲击合闸试险，应进行5次，每次间隔时间宜为511in,应无异常现象：冲击合闸宜在变压器高压侧进行：对中性点接地的电力系统，试验时变压涔中性点必须接地：发电机变压器组中间连接无操作断开点的变压器，可不进行冲击合闸试险“无电潦差动保护的干式变可冲击3次.6预制仓安装及调试：我A高压电气设备绝缘的工痂耐压试验电压标准叙定ItK(kV)工件电压（kY）I1.Iin工箱耐受电HukY）有效值电压互蛤器电流互感器身埴套管支柱绝缘/、隔离开关纯谎和纯谎充油绝缘固体仃机沧修.油发电容式.干式、SK6式纯85固体有机葩缘Hi交接Hir交接出厂交接出厂交接H1.交接出r交接33.625(IK)20(14)252025(18)25(18)25(18)20(M)2525252267.230(23)24<18)302430(23)30(23)30(23)24(18)32323226101242(2«)33(22)-123342(28)42(28)42(28)33(22)424242381517.555(40)44(32)55I1.55(10)SS(W)55(W)H(32)575?57502024.065(50)52(40)65526S(50)6S(50)6S(50)52(40)68B868593540.595(SO)7631)957695(HO)9S(80)95(80)76(W)100100100906669.0140/185112/148!40/185112/148M0/IKn140/三140/185112/148165165165118I1.O126200/230160/184200/230160/181200/2302007230200/230160/IM265265210220252395/160316/：拓8395/160316/：附395/160395/IWI395/460316/195495410330363510/630408/5(M510/630WM1.510/630510/630510/630408/SOt500550680/710544/592680/740544/592680/710680/740680/7W544/592注：1表中电气设备出厂试验电压参照现行国家标准C而压输变电设备的绝缘配台GB311.1；2括号内的数据为全绝缘结构电纸互感渊的匝间绝缘水平：3斜杠上下为不同绝缘水平取1,以出厂馅牌值为准.八电气设备接地I工作范围负货本工程主接地网与所有设备、支架（包括支架内部、相邻支架之间的接地连接）间的接地敷设和连接、防腐处理、检式性试验等直至移交发包人的全都工作，包括接地材料的采购。接地阻抗规定他接地网类型要求布效接地系统Z2000/1或Z0.5(当I>4000A时)式中：I一经接地装河流入地中的短路电流，_AZ一考虑季节变化的最大接地阳抗，_Q注：当接地阻抗不符合以上要求时,可通过技术经济比较增大接地阻抗，但不得大于5。.问忖应结合地面电位测战对接地装置综合分析.为防止转移电位引起的危古，应采取隔离措施，非有效接地系统K当接地网与IkY及以下电压等级设备共用接地时,接地阻抗ZW120/12、当接地网仅用于IkY以上设爵时,接地阻抗ZW250/I3、上述两种情况下,按地阻抗一般不得大于IoaIkV以下电力设备使用同一接地装置的所有这类电力设备，当总容埴£10OkVR时，接地阻抗不宜大于4C如总容JftC100kVA时,则接地阻抗允许大于4,但不大于100.九电力电缆（1）电力电缆的试验项目，包括下列内容：测量绝缘电阻：宜流耐用试验及泄漏电流测量:：（4）表18.0.51橡塑电缆20Hz300Hz交流耐压试验和时间额定电压1.MU信力试验电压ItJM(rain)18/州及以下2.SU»(2G)5或60交流耐用试验：（6）测址金属屏蔽层电阻和导体电阻比;（7）检杳电缆线路两端的相位；（8）电力电缆线路的试验，应符合下列规定：1）对电缆的主绝獴作耐压试验或测量绝缘电阻时，应分别在每一相上进行。对相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层起接地:2）对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地：3）对额定电压为0.6/1.kY的电缆线路应用2500V兆欧表测量导体对地绝缘电阻代杵耐压试验，试验时间Ein.（9）测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定：D耐JK试验前后.绝缘电阻测量应无明显变化;2)橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MQkm:3)测量绝缘用兆欧表的额定电压，宜采用如下等级：a) 0.6/1.kV电缆:用100OV兆欧表。b) 0.6/IkV以上电缆:用250OV兆欧表；66kV及以上电缆也可用500OY兆欧表.c)橡塑电缆外护套、内衬套的测量:用500丫兆欧表。d)直流耐用试验及泄漏电流测量，应符合下列规定:表18.0.4-1纸绝缘电缆直流耐压试验电压标准(kV)电境颗定电压UwU1.8/32.6/33.6/66/66/108.7/10面范试验电压12172-1304017十预制仓安装调试(一)设备检杳：检查设备外观有无明显破损，按装箱单清点资料、合格丽、附件、附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符，特别对于变瓶等瓷件更应该认真检查有无变形、破损、受潮：检查厂家出厂技术文件是否齐全。(二)设备安装： 首先根据设计的尺寸拉好整排屏柜的直线。按规范盘柜垂直度误差应小于每米1.5mm,如达不到要求可在柜底垫垫块，但垫块不能超过三块且垫块不能有松动，达到要求后，在开关柜的四个底角上烧焊或钻孔用螺栓将其固定。要求成列柜顶水平高差不大于5mm,成列柜面不平度小于5mm,柜间健隙小于2mm, 柜内母线厂家已配备。拒体间联络母线安装应按分段图、相序、编号、方向和标志正确放置：母线的搭接面应连接紧密，并应在接触面上涂一所电力更合脂。连接螺栓用力矩扳手紧固，其紧固力矩值应符设计要求。 断路器的调整：高压开关柜内真空断路器厂家已调整好，在现场不准自行解体调整，如检隹到有些断路器的机械特性参数不符合要求，应立即通知厂家到现场调整。隔离开关的谢整：检查隔离开关是否满足规范要求，如达不到要求通知厂家到现场调整.隔离开关、负荷开关及高压熔断器的试魄项目，应包括卜.列内容：D测员绝缘电阻：2) 测量高压限流熔丝管熔丝的直流电阻：3) 测量负荷开大导电回路的电阻：4) 交流耐压试验；5) 检查操动机构线圈的最低动作电压：6) 操动机构的试脸.隔离开关与负荷开关的有机材料传动杆的绝缘电阻值，不应低于本标准表10.0.2的规定.测量高压限流熔丝管熔丝的直流电阻值，与同型号相比不应有明显差别。测域负荷开关导电回路的电阻值，宜采用电流不小于100A的直流压降法。测试结果，不应超过产品技术条件规定。交潦耐压试脸，应符合下述规定：三相同一箱体的负荷开关，应按相间及相对地进行耐压试险，其余均按相对地或外壳进行。试验电压应符合表10.0.5的规定。对负荷开关还应按产品技术条件规定进行每个断口的交流耐压试验。检查操动机构线圈的最低动作电压，应符合制造厂的规定。操动机构的试验，应符合下列规定：1) 动力式操动机构的分、合用操作，当其电压在卜.列范围时，应保证隔离开关的主闸刀或接地闸刀可靠地分闸和合闸：2) 电动机揉动机构：当电动机接线端子的电压在其额定电压的80%1.10%范用内时：3) 二次控制线圈和电感闭锁装置：当其线圈接线端子的电压在其额定电压的80V-I1.0%范围内时。4) 隔离开关、负荷开关的机械或电气闭锁装置应准确可费。十一设备调试1电池组件与汇流箱调试：(1)设备试验内容：1) 开路电压测试按照每个组串电池板，测量开路电压。2) 组吊极性检查：利用万用表检查组用引入汇流箱的电缆线引线，确认其引入正负极完全正确。3) 汇流箱回路检杳：检查汇流箱控制回路和检测回路是否完全正确、电压及相序是否符合设计要求.a) 汇流箱内测试光伏组件串的极性应正确。b) 相同测试条件下的相同光伏组件事之间的开路电压偏差不应大于2%.但最大偏差不应超过5V,c) 在发电情况卜应使用钳形万用表对汇流箱内光伏组件串的电流进行检测.相同测试条件下I1.辐照度不应低于700Wm2时，相同光伏组件事之间的电流偏差不应大于5%,d) 光伏组件串电缆温度应无超常温等异常情况。ACInput1*1QF690VaCi60A/3PACInput2*-2Q690Voc；A3PACOutputM1.11j1OOA.3P.50kAUt(1.-Pfc)>750VcJ-1.n20kA820u5ACInpu1.3hN3Q690Vc；80A/3PACInput4“-'4QF80Vc；80A/3P4) 汇流箱引入电缆绝缘检查：使用100oV兆欧表时引入电缆进行相间和相对地绝缘检隹，确认电缆无绝缘损坏。5) 电池板试验数据按下面表格进行记录。组出开路试验数据记录表：项目名称:11发电分公司2.9Uffp分布式光伏发电工程迪变取元看I号：汇JftIB编号I组用端号姐一开路电IEVoc<V>机件电池摄度Tce1.(>占注O1.021) 试验前检查电池板是否串接正确.2) 试验有关人员，必须认其学习试验方案及有关措施，并熟知措施中规定的试验方法、步骤及安全注意事项。3) 泮格禁止电池板正负极性对接，造成直流短路.2逆变器调试：D编制依据：电气设备交接试验标准GB50150-2006；设计院及设备制造厂技术文件，2) 控制网路检查：按照并网的设计原理图、接线图，豆查并网逆变器内的接线是否正确。线号是否和图纸上致，线束是否扎牢。接触器触点应紧密可靠动作灵活。固定和接线用的紧固件、接线端子，应完好无损。对并网逆变器接线应编号，端接线进行明确标识。3) 配合厂家做以下试验：注意做好各试验记录，监督试验结果是否符合设计要求是否满足设备安全运行要求。a)工作状态指示灯、人机界面屏幕显示庖正常。b)人机界面上各参数设置应正确。c)散热装置工作应正常。(3)试验仪器：万用表、兆欧表等。(4)安全控制要点：1)试验前挂好安全警戒带、电气警示睥。2)试脸有关人必须认真学习试验方案及有关措施，并熟知措施中规定的试验方法、步骤及安全注意事项。3)试验结束后，应及时切断电源解开有关试验的临时接线。(5)系统上电:使用万用表测量每组逆变器输出电压大约I1.oWAa逆变器箱体底部"DCSWITCH"置于“ON”位置。注意：检查时将汇流箱与电网之间交流开关全部断开。观察1.ED指示灯.查看逆变潜运行状态指示灯状态含义PV连接指示灯=绿灯亮光伏组中中至少一路煌按正常,并I1.对应WTT电路的Hift输入电压22OOV绿灯火逆变SSq所有光伏纸中均断开.或所芍MMT电路的直流输入电汽W20W并网指示灯S绿灯亮道登拓井网状态绿灯灭延登SiMi并网曲怡指示灯(<I>)绿灯内(间隔0.四)逆变舞通过RS1.85、P1.C通传接收数据绿灯灭逆变然持续IOs未通过RM85、P1.Cif1.值接收数幅告警推护指示灯告警状套红灯慢闪SQ逆变器出现提示告警红灯快闪<0,5s)逆变密出现次要告警红灯长亮逆变密出现产玳告警近制维护状态绿灯慢闪(Is)近端维护中绿灯快闪<0,125s)近茶椎护失收绿灯常亮近福雉护成功3箱变调试：干式电力变压器经交接试验应符合下列规定。测量绕组连同套管在各分接头位置的直流电阻值,其相间差对容员为160OkYA及以下的干式电力变压器，小于三相平均值的愠对容量为160OkYA以上的干式电力变压IS小于三相平均值的2知其线间差对容量为160OkVA以上的干式电力变用器小于三相平均值的遥,I1.与同温度出厂测量值比较相对变化不大于2%：测量所有分接变比符合铭牌电收变比规律且额定分接允许误差为±05标其他分接允许误差小于1乐检测三相变压器接线组别或单相变压落的极性与铭牌标示相符；测狂绕组绝缘电阻其值不低T出厂试脸值的70乐容量800OkYA以下的干式电力变压器能通过工频耐压试验，容量及800OkVA以上者有条件时进行试脸施加工须电用按现行国家标准电气装置安装工程电气设备交接试验标准&电气装置安装工程电气设备交接试验标准GB50150的规定：局部放电测量，在施加电压1.5Um、时间30s后,将电压降至1.1Um,继续试验3min.此时测及的放电量:对IOkV电网等级不大于IOPC测量铁芯对地绝缘电阻，其值不小于5M。：表7.0.13-1电力变压器和电抗器交流耐压试验电压标准kVfkt标称电乐设名豪商电JK交流耐IE油浸式电力变压器和电抗器干式电力变IE器和电抗器<11.12.533.6148.567.22017W122824（1）避雷器试验：金属氧化物避雷器的试验项目，应包括下列内容:a）测量金属氧化物避需港及基座绝缘电阻：b）测量金属氧化物避雷器的工频参考电乐和持续电流：c）测量金属氧化物避南港直流参考电压和0.75倍直流参考电压下的泄漏电流：d）检查放电记数器动作情况及监视电流表指示：e）工频放电电压试验。注：无间隙金属氧化物避雷潜的试验项目按本条第1、2、3、4款的内容,其中第2、3两款可选做一项：（2） 金属氧化物避留绝缘电阻测量，应符合卜.列要求：a）35kV及以下电氏用250W兆欧表，绝缘电阻不小于100OVQ：b）低压（IkV以下）：用500丫兆欧表，绝缘电阻不小于2MC。c）基座绝缘电阻不低于5NQ（3） 测量避雷器ImA直流参考电压和0.75倍直流参考电压卜的泄漏电流。（4）交流工频耐压：根据要求对变压器高低压测进行交潦耐压，以检查其绝缘可靠性。（5）负荷开关试验：D检杳三相对地绝缘及其相间绝缘，须符合国标要求。2）测量三相导体接触电阻，须符合国标要求。4继电保护及二次控制装置调试：依据二次部分设计图I）设备检测范围：IOkV进线保护、IOkV母线PT保护，IOkV出线保护，100V站用电源检查。2）检测条件：一次预制仓设备停电。3）检测方法及步骤。首先进行外观检查。装置性能检测。检查二次回路接线的iE确性。带开关整组传动试验.投运后相关保护的带负荷试验。4）每套保护装置检验的操作步骤IOkV进线保护：a）根据设计图纸进行查线，检查光纤通道正常。b）加入0A,1A,3A,5A,8A,IOA进行电流采样校验。c）根据供电局提供的定值单在IOkV线路保护装置上输入定值。<0加入模拟电流进行装置校验。G加入模拟电流进行带开关传动.（投入压板）IOkV开关站内保护：a）首先根据图纸进行查线：b）加入0A,1A,3A,5,8A,IOA进行电流采样校验。0根据发电提供的定值单在保护装置上输入定值。<1）加入模拟电流进行装置校验.e）加入模拟电流进行带开关传动。（投入压板）保护带开关传动试验：保护带开大跳合闸校验保护跳台闸回路正确性：保护开出回路试验：保护动作时有很多接点开出作为闭跳、闭锁、启动等作用，例如；主保护光纤接口、联跳功能、启动风扇、闭锁功能、开关辅助接点输出等。保护开入回路试验：一套保护装置有很多接点开入作为闭锁保护装置、某些信号的开入等，例如主变保护仃自投开入调变低、开关机构信号接点的开入等回路.5调度自动化XX发电厂光伏电站建成后，由XX地调调度管理，光伏电站应满足地调对光伏电站进行远方实时监测、控制的需要，站内远动信息同时送往XX地调。D远动通信设备配置光伏电站开关站远动系统和计算机监控系统，共用数据采集，实现资源共享，完成对变电站设备的就地监控和信息远传。远动系统配置1套远动通信设备，冗余配理，互为热备用远动信息通过网络或数据通信接口，直接采集来自间隔层的实时数据，无需经过监控系统的计算机处理，以保证采集的数据及时可电传送至调度端。2）调度数据通信网络接入本期在光伏汇集站配置1套调度数据网接入设备，即2台交换机、1台路由器，路由器至少配理4个EI接口，通过2M带宽接入到地调接入网的汇聚节点，同时配置2个FE接口连接接入层交换机，调度数据网接入设备组屏安装于二次设备室。3）二次系统安全防护为实现信息共享，计算机监控系统、电能量计量系统、继电保护系统需互联交换信息。系统互联应确保各个子站系统的安全性和保密性要求,有效地阻止病毒传播、对系统的非法访问或黑客的恶意攻击破坏。光伏电站汇集站应配置的纵向安全防护设备主要包括：2套纵向IP加密认证装置，纵向安全防护设备安装调度数据网接入设备屏.6电源系统全站交流、宜流、UPS、通信等电源采用体化设计、体化配置、体化监控。采用高频开关电源模块和阀控式铅酸蓄电池组，蓄电池容量按2h事故放电时间。直流系统电压220V,采用单母线接线。蓄电池按浮充电方式运行，配1套i频充电装置（每食配2×10+1.×10A充电模块），每套充电装置模块按N÷1.方式配置。充电装置交流电源引自低压配电室交流电源。蓄电池采用阀控式密封铅酸蓄电池，容府为65Ah.光伏电站设一套公用UPS电源系统，容量为8kV,输出AC220V,50Hz,主机和循线设备组屏安装在二次设备室。UPS系统由一路交流和路直流输入。本工程通信电源采用2块DC220V/DC48V直流电源变换模块为站内通信设备及数据交换设符提供直流电源，不设单独通信电源蓄电池组，直流变换模块额定电流选择10,十二竣工验收及试运行工程竣工验收委员会主要职责应包括下列内容：组建：项目建设单位、EPC单位。组成：主任委m1名、副主任委历1名、委员若干名（下设4个小组）.由建设单位相关部门、EPC,监理、设计院、主要设备厂家、当地电网调度等相关单位有关部门代表组成。主任委员：副主任委员：验收委员会职贪：D负货主持、指挥工程整套并网试运工作。2）审议EPC单位有关并网试运准备情况的汇报，协调试运的外部条件，决定整套试运方案、时间、程序和其他事项。3）主持现场工程整套并网，组织各专业组在并网前后及过程中进行对口验收检杳。4）审议各专业组验收检查结果，对工程作出总体评价，协调处理试运中未完成事项与缺陷.5）审议堆位的生产准备情况，对工程移交生产准备工作提出要求。整体试运组负责人:成员：专业检查组负责人：成员：生产准备组负责人:成员：监督组负责人:成员：责任分工整体试运组核杳工程整套并网试运应具备的条件及单体调试试运情况。审核工程控套并网计划试运计划、方案、安全措施.全面负货工程整套并网试运的现场指挥和具体协阔工作.9业检查组监理组倒通各单位工程质m聆收检查与评定.检杳各单位工程施工记录和袈收记录、图纸资料和技术文件。核杳设备、材料、专用仪器、专用工器具使用配置情况。核杳变电设得和欷电我路技术性能指标、合格证件及技术说明H等有关资料.核杳光伏发电机帙块组技术性能指玩.在工程整套并网开始前、后进行现场核查，给出检查评定结论。对存在的问即、缺陷提出整改意见.生产准备组检查运行和维护人员的配符和培训情况.检查所需的标准、制度、生产图表、生产记录、安全工器具等配备情况.协同安装单位完成消决和实施未完项目等.1试运行前应具备的条件:（I）在并网试运行前，各单位工程、分部工程和单元工程的安装调试工作已全部完成，经验收达到合同要求.试运行程序经并网验收委员会审核批准。（3）试运行组织机构已建立，试运行测试设备、器具准备齐全。（4）试运行前的各项检查工作已完成。2并网调试：并网应具备条件：电池组件、汇潦箱、逆变器、IOkY箱式变压器、高压配电柜、无功补偿、数据采集柜、综保装置等已全部安装完成并经单体试验合格，电缆敷设及接线完成，试脸合格，电缆孔洞的防火封堵已全部完成，经检查合格符合并网耍求。（2）并网调试前的检杳：完成汇流箱、逆变器、IOkV配电部分、太阳能光伏电池组件、计算机监控系统、电量计费系统、电能质量监测装置等电气设备的检杳和清理，包括电气设备和计算机监控系统、电气控制、保护系统设备之间的通信。投运设备与未投运部分设备连接部位必须进行可靠隔离，并做好相应的防护措施。(3)系统试验：计籁机监控系统试物：光伏电站所有设备安装、调试结束后，检查与地调、电量计费系统、电能质量监测装置、逆变器、交流汇流箱、IOkV箱式变压器、电源控制系统之间的通信畅通。计算机监控系统远方对逆变器限负荷、启停试验，断路怒、隔离开美远方操作试物，断路器、隔离开关位置接点反馈信号、保护动作信号及故障信号试的，以上试验均符合相关设计要求。光伏发电站反送电试验：光伏电站所有设备安装、调试结束后,进行光伏电站反送电试脸。线路带电，合上IOkV出线开关、相应进线开关、升压变压器高压侧隔离开关，反送电至逆变器交流侧。全面检查站用变压器、逆变器、PT柜工作正常，断路器动作正常、位置接点反馈正确，计算机监控能够正确采集各设备的数据量。变压器全电压冲击试验及试运行：D试验条件：变压器安装工作结束：变压器带电前单体试验、分系统试险全部结束，试验数据合格：变压器保护全投：主变冷却器全投：
