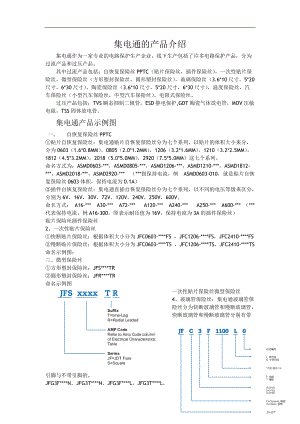

集电通的产品介绍集电通作为一家专业的电路保护生产企业，线下生产包括了许多电路保护产品，分为过流产品和过压产品。其中过流产品包括：自恢复保险丝PPTC（贴片保险丝，插件保险丝），一次性贴片保险丝，微型保险丝（方形塑封保险丝，圆形塑封保险丝），玻璃保险丝（3.6*10尺寸，5*20尺寸，6*30尺寸），陶瓷保险丝（3.6*10尺寸，5*20尺寸，6*30尺寸），温度保险丝，汽车保险丝（小型汽车保险丝，中型汽车保险丝），电阻式保险丝。过压产品包括：TVS瞬态抑制二极管，ESD静电保护,GDT陶瓷气体放电管，MOV压敏电阻，TSS固体放电管。集电通产品示例图一、 自恢复保险丝PPTC贴片自恢复保险丝：集电通贴片自恢复保险丝分为七个系列，以贴片的体积大小来分，分为0603（1.6*0.8MM），0805（2.0*1.2MM），1206（3.2*1.6MM），1210（3.2*2.5MM），1812（4.5*3.2MM），2018（5.0*5.0MM），2920（7.5*5.0MM）这七个系列。命名方式为：ASMD0603-*，ASMD0805-*，ASMD1206-*，ASMD1210-*，ASMD1812-*，ASMD2018-*，ASMD2920-* （*指保持电流，例 ASMD0603-010，就是贴片自恢复保险丝0603体积，保持电流为0.1A）插件自恢复保险丝：集电通直插自恢复保险丝分为七个系列，以不同的电压等级来区分，分别为6V，16V，30V，72V，120V，240V，250V，600V。命名方式： A16-* A30-* A72-* A120-* A240-* A250-* A600-* （*代表保持电流，例A16-300，即表示耐压值为16V，保持电流为3A的插件保险丝）贴片保险丝插件保险丝2、 一次性贴片保险丝快断贴片保险丝：根据体积大小分为JFC0603-*FS ，JFC1206-*FS，JFC2410-*FS慢断贴片保险丝：根据体积大小分为JFC0603-*TS ，JFC1206-*TS，JFC2410-*TS命名示例图：三、微型保险丝方形塑封保险丝：JFS*TR圆形塑封保险丝：JFR*TR命名示例图一次性贴片保险丝微型保险丝4、 玻璃管保险丝：集电通玻璃管保险丝分为快断玻璃管和慢断玻璃管，快断玻璃管和慢断玻璃管分别有带引脚与不带引脚的，JFG3F*N，JFG3T*N，JFG3F*L，JFG3T*L，JFG5F*N，JFG5T*N， JFG5F*L， JFG5T*L，JFG6F*N，JFG6T*N，JFG6F*L，JFG6F*L命名示例图：5、 陶瓷管保险丝：集电通陶瓷管保险丝分为快断陶瓷管和陶瓷玻璃管，陶瓷玻璃管和慢断陶瓷管分别有带引脚与不带引脚的，JFC3F*N，JFC3T*N，JFC3F*L，JFC3T*L，JFC5F*N，JFC5T*N， JFC5F*L， JFC5T*L，JFC6F*N，JFC6T*N，JFC6F*L，JFC6F*L。产品特点（1） 贴片自恢复保险丝：自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。传统保险丝过流保护，仅能保护一次，烧断了需更换，而自恢复保险丝具有过流过热保护，自动恢复双重功能。在习惯上把 PPTC(PolyerPositiveTemperatureCoefficent)也叫自恢复保险丝。严格意义讲：PPTC不是自恢复保险丝，ResettableFuse才是自恢复保险丝。贴片自恢复保险丝按尺寸又可分类为：0402、0603、1206、1812、2920等。贴片保险丝如果具有高要求，一般采用薄膜制程，超低内阻，适用于过流保护。体积小，节省PC板上空间和成本，多种产品选择给工程师更多的设计灵活性，可满足高量产电子产品装配，有助于满足行业要求。（2） 插件自恢复保险丝：与一次性使用的保险丝不同，PolySwitch器件无需在发生故障后进行更换。在过电流状况排除以及供电断开后，电路将恢复至正常的运行条件。与双金属型断路器产品相比，这种产品具有更高的灵活性、更长的使用期限以及更低的电磁干扰，保险丝的可复位功能和高电阻锁定特性使之成为一种可靠且经济的保护解决方案，可适用于间歇式和连续式的电机。这些产品电阻低、动作时间快且体积小并具有可复位功能，有助于电路设计人员推出安全而可靠的产品，满足管理机构的要求，减少保修期返修费用。（3） 一次性贴片保险丝：贴片保险丝在小型保险丝行业中是技术含量相对较高的新品种。贴片保险丝可分为贴片电流保险丝和贴片自恢复保险丝。其中贴片电流保险丝按尺寸和性能又可分为如下形号：产品按尺寸可分类为：0402、0603、1206产品按性能可分类为：快速熔断、慢速熔断两种类型。（4） 微型保险丝：微型保险丝有别于传统的玻璃管式保险丝和汽车中的片型保险丝等，用于设备内部印制板和IC等的保护、输入输出电路的保护等，特点是体积小、不易破碎、自动化安装等，广泛应用数码相机、笔记本、手机等数码产品中。（5） 玻璃陶瓷管：功能与特色: 设计符合国际标准，可在全球*围内使用，对延时型保险丝的规格要求可提供管式或轴向引线型号符合RoHS标准，无铅。实用*围：在设备或作为补充保护利用设备提供个人保护组件或内部电路。
