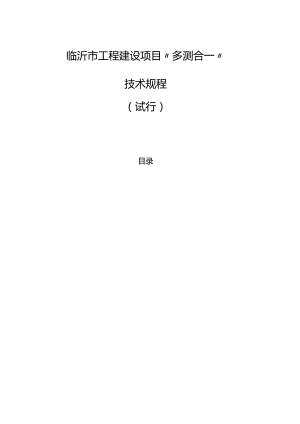

临沂市工程建设项目“多测合一”技术规程（试行）.docx

临沂市工程建设项目多测合一技术规程（试行）目录I总则I1.1 -三三.11.2 引用规范性文件I1.3 术语解释.22基本规定42.1 数学基他42.2 测图比例尺与基本等高距42.3 测量精度基本要求42.4 作崛与蝴三152.5 屉性信息贩52.6 睇面Rn算规则53控制测量63.1 63.4 赎测量84选址舞绘（现状地形图测绘）,日照测量104.1-½S!定IO4.2元献内咕格式104.3数字地形图内容与格式101.4对图形懦相数据的质量要求104.5 日照测量IO4.6 成颗交H5土地勘测定界125.1 F贩.125.2 勘测定界f工W125.3 界址点的放样及界标的埋设125.4 界址点测量125.5 面祗十所汇总135.6 成果提交.136不动产测量116.1 地籍测量146.2 房产测量.147三J放线、聆线测量187.1 TS规定187.2 雌测.187. 4放簸桩187.5 雌测量.187.6 放线图编制207.7 成幽交.208概U峰测量218. 1F贩.218.5 建（构）筑物平面位置测量2183建（构）筑物高程及高度测量228.4 建筑面积测量及计算228.5 融面积测量218.6 车颌1量258.7 竣I形图测绘258.8 蝌提交269地下管线测量279.1 定279.2 地下管线测量279.3 地下管线竣工图289.4 成颗交.28IO人防3!量2910.1TS规定2910.3人防螂面蝴算2910.4艘编制要求3010.5成果提交3011消防测3111.1 f赃3111.2 薪类别测量3111.3 总平面布局3111.4防火、防烟分隔和防爆测量3211.5后疏散测量3211.6四提交3312成果蹦要求331总则.Tye定按照行、市关于工程建设JSFI审批制度改革要求，推进临沂市工程建设项目审批制度改革，根据中华人民共和国测绘法、中华人民共和国土地法、中华人民共和IS城乡规划法、中华人民共和国计量法令、£不动产登记渐行条例b、C山东省测绘管理条例3及相关法律法规文件、技术标准，结合临沂市实际,制定本准则.本准则适用于临沂市范胭内工程建设项目涉及的自然资源、规划、房产、人防、消防等领域的选址测绘、土地勘测定界、不动产溯最、规划放燃紧线测求、规划核实测出、地下管我浏量、人防测量和消防测地等测绘业务,重大及涉密项目参照国家有关规定执行.各类测绘工作应符合国家、行业和地方现行有关标准外.还应符合本规程.国家标准发生变化时,征求相关部门意见后予以调整)1.2引用规祖性文件下列文件对于本文件的应用是必不可少的.凡是注H期的引用文件.仅所注日期的版本适用于本文件，凡是不注日期的引用文件其现行版本(包括所有的脩改碓)适用于本文件，特殊情况从其规定.工程测求标准GB50026房产测收规范*GB“17986土地利用现状分类GB/T21010国家基本比例尺地形图分幅和箱号GBrrI3989£不动产单元设定与代码编制规则GB,T37346£城市居住区规划设计标准GB50180E建筑工程建筑固积计算规范3GBT50353国家第本比例尺地图图式第I部分：1:5001：KM)OI:2000地形图图式？GB.T20257.1；基础地理信息要素数据字典第1部分1:5001:1(XM)1:2000基础地理信息要素数据字典SGBrr20258：£测绘成果顺限检查与验收GBrT24356£数字测绘成果质量检自与验收3GB.'T18316«：城市地下空间测绘规范GB.T35636人民防空地下室设计规范*GB5(XB8彳人民防空工程施工及验收规范GB501A4£建筑设计防火规范GB5(X)I6£城市居住区人民防空工程规划规范GB50808£国家琅本比例尺地图500、1000、2000地形图bGB.T33I76£城市测域规范3CJJ-T8卫星定位城市测证技术规范CJJ"73E城市地下管筏探测技术规程CJJ61E地籍圜查规程TD,TI(X)I土地勘测定界规程¥TD"1008全球定位系统实时动态测量(RTK)技术规范BCUT2(X)9M测绘作业人员安全规范CH1016M测绘技术设计规定3CHZ1(X)4E测绘技术总结编写规定CH.TI(X)IE人民防空工程调在测绘技术规程3DB37"3916关于房屋建筑面枳计算与房屋权属登记有关问题的通知建住房(2002)74号)不动产登记操作规范试行)$(国土资规(2016)6号)山东省防空地下室工程面积计算规则3(磐防发(202015号)山东省建设工程竣工规划核实管理办法(试行J临沂市城乡规划条例？临沂市建设工程配套标化管理规定31.3术语IW宗地：土地权属界线封闭的地块或者空间.不动产单元代码；即不动产单元号，是按一定规则赋予不动产单元的啡,和可识别的标识码,条件点；对实现规划条件有制约作用的点位。建筑物细部点：隹构筑物的外墙、拐点、IH心等主要特征点.建筑主体结构：建构筑物的接受和传递建设工程所有上部荷载.维持上部结构整体性、稳定性和安全性的有机联系的构造.建构筑物高度：建构筑物室外地面到樵口、女儿墙、反在线或屋顶爆高处等位置之间的垂直距离。层高：上卜两层楼面或楼面与地面之间的垂直距离，屋顶层由该层楼面至平屋面的结构面层或至坡顶的结构面层与外塔外皮延长线的交点计算的垂宜即肉.净高:从楼、地面层完成面）至吊顶或楼盖、屋盅底面之间的有效使用空间的垂直即离.规划六线：道路红线、河道段或、化绿线、文物保护紫纹、市政基础谀脩黄战、而压走廊黑然女儿墙：房屋外墙而出屋面的矮墙。tft1.1.：结内外墙体和屋面结构板交界处的屋面结构板顶.管线：用于传送液体、气体或粉末的管道（沟、廊）和用于输送电力、信息的线缆及其附属设施,按功能可分为给水、排水、坳气、热力、电力、通信和工业等.管税的分布包括地下'架空（含地面）。管设点：为准确描述地下管我的走向特征和附屈设施信息，在地下管戏探查或调性工作中设立的观测点。管线探测：获取隐蔽管线走向、空间位置,附属设施及其有关属性信息的全过程.人防工程：全林人民防空工程.系为保障战时人民防空指挥、通信、掩蔽等需要而建造的防护建策，按照使用功能分为指挥工程、医疗救护J1.程、防空专业队工程、人员掩蔽工程和配套工程、按照构筑类型分为坑道式、地道式、单建掘开式和防空地下室.防空地下室：为保障人民跳空指挥.通信、掩蔽等篱要，具有预定防护功能的地下室。房屋：独立成栋、目固定界线的封闭空间,以及区分赖、层、套、间等可以独立使用、有固定界线的封闭空间.围护结的：建筑物以及房间各面的围挡物,包括外围护结内的外墙、屋面、外窗、户门（包括阳台门以及内阳护结构的分户焙、顶棚和临板。前室：设置在楼、电梯之间的过渡性建筑空间。地卜室：室内地面低于室外地平面的高度超过室内净高的"2的空间，半地下室：室内地向低广室外地平面的高度超过室内净高的1/3,且不超过1/2的空间设备层：建策物中专为设置时通、空阿、给排水和电气的i殳备和管道施工人员进入怫作的空间层。夹层；房屋自然层内未形成完整楼层结何但属于房屋整体结构的局部楼层，架空层：仅有结构支撑而无外困护结构的开敞空间层.觥:与房屋相连、有上盖.供行人通行的水平通道.柱麻：有顶盅和支柱,供人们通行的水平交通空间.架空通廊：两端以房屋为支撑，有围护、底层无支柱的架空通道.楹廊：设理在房屋辘下的水平交通空间。排庭：挑出房屋主体外的，与房屋相通，有攻前、有第护栏杆）、无支柱的水平交通空间。回廊：房屋门厅或大堂内，设置在二层或二层以上的回形走廊.门斗、门廊：房屋门前突出的有顶靛和支柱（或堵的通道.门廊、门斗必须具备与房屋相连通，有永久性的、结构牢固的顶孟：以柱支拽顶之为门廊,是开放式的建筑空间：以崎支推顶盖为门斗，是起分隔、挡风和御塞等作用的过渡性建筑空间。阳台：附设于建筑物外墙设行栏杆或栏板，供人们活动、休息及球晒衣物等用途的房屋冏典设飘窗：为房间采光和美化造型而设过的其窗台板底面高出楼板面0.40m以上凸出房屋主体结构的窗“台（平台）：供居住者进行室外活动的屋面或由房屋底层地坪延伸出室外形成的，具有困护结构，无顶盖的活动空间，套内建筑面积：房屋套内葩用内H1.产权单元的权展界线所困成的水平投影而枳.房屋的套内建筑面积一般由套内使用面枳、套内堵体水平投影面积和套内阳介建筑面积三部分组成.房屋共有建筑面积：一惭房屋的各产权人共同占有或共同使用的建筑面积.包括应分捶共有建筑面积和不分挥的共彳i建筑面积，使用面枳：房屋户内全部可供使用的空间面枳，按房屋内墙面水平投影计算，不包括墙'柱等结构构造和内保温层的面积，避难层（间）：建筑内用于人员和时躲避火灾及其烟气他害的楼层（房间）.口部：防空地下室的主体与地衣面，或与其它地下建筑的连接部分,对于有防毒要求的防空地下室，其口部指G里面一道密闭门以外的部分，如Ir散室、密闭通道、防毒通道、洗消间（简易洗清间）、除尘室、泄毒室和竖井、防护密闭门以外的通道等。临空墙：一（W直接接受空气冲击波作用，另一侧为防空地下室内部的墙体。外堵：防空地下室中一例与室外岩土接触.直接承受土中味闻波作用的搞体.防护单元：在防空地下室中，具防护设脩和内部设备均能自成体系的使用空间.2基本规定2.1 数学基础坐标系统：采用CGCS20坐标系统，期程系统：米用正常商系统，1985国家高程基准.中央子午线：市辖三区采用118。30,（特殊规定除外）,其他县区根据实际情况可采用117。.118o30,120°.2.2 窝图比例尺与茶本等商更测图比例尺：1:500、基本等高距0.5m：特殊情况根据尚要确定.2.3 窝量精度基本要求2.3.1 控制测量中,四等平面控制网中最弱相邻点的相对点位中误差不应大于5cm,四等以下网中最威点相对于起算点的点位中误差不应大于5cm.各等级高程控制网中相对于起算点的最弱点高程中误差不应大于2cm,四等GNSS高程测妣奴弱点离理中误差不得大于2cm,2.3.2 选址测绘中，地物点相对于邻近图根点的点位中误差和邻近地物点的间距中误差不应超过表232的规定。表2.3.2地物点平面精质表（m）地区分类相对于邻近图板点点位中误差相对于邻近地物点间距中误差城镇、工业建筑区、平地、丘陵地WO.25W±0.20困难地区、陷敲地区、山地、高山地0.40±0.30高程注记点相对于邻近图根点的高程中误差不得大于±0.15m.涉及R照测状的现状地形图测绘，建筑物主要拐点相对邻近图根控制戊的点位中误差应小于5cm,彼拐点相对邻近图根点的点位中误差小于7cm,地物点间距中误差应小于5cm,高程点高程中误差应小于4cm12.3.3 规划放城、验线测证中.条件点的测量应在两个测站上分两次测1也两次测JIt坐标之差限差为±5cm,取用平均（.建（构）筑物±0标高'采用水准测hi方法时，两次测质而程较差在±3cm之内：采用电礴波测距三角离程测此方法时，两次测吊高程较差在±3cm之内.2.3.4 按工5«量中，涉及规划条件的地物点和时于邻近近图根点的点位中误差不应大于5cm,施热点之间的间距中误差不应大于5cm：其他地物点相邻近图根点的点位中误差不应大于7cm.地物点之间的间距中误差不应大于Kkm:主要地物高程点相对领近图根点的高程中误差不应大于4cm。2.3.5 建筑面宓测量时.房屋边长测址精度应满足下表规定：表2.3.3房W边长?用It精度要求<m>精度等级中误差限差适用范围11.«±(0.007-H).02D)±(0.01.4-M).0O04D)特殊要求a三a±(0.014+0.0007D)±(0.028+0.0014D)一般房屋三±(0.028+0.002D)±0.056+0.0(WD)其他注：D为边长，以m为的位：当DVIOmH寸,以IOm计.2.3.6建（构）筑物底层空内外地坪的标高测录中误差不应大于女m,高度测玳中误差不应大于5cm,2.3.7 解析法获取界址点坐标和界址点间距的精度要求符合下发规定.H2.3.5解析界址点的桁度级别界址点相对于邻近控制点的点位误差、相邻界址点间距误和cm中误差允许误差±5±10二±7.5±15三±10±202.3.8房产(房角点)界址点宜按照测成精度分为一、二、三级，其精度指标应符合下表规定.表2.3.6房产界址点的精度要求(cm)界址点等级界址点相对于邻近捽制点的点位中误差(Cm)±2二±5三±102.3.9房产面枳的测算精度分为三.级,各级面积的限差和中误差应不翔过下衣计算的结果，市区内宜采用二纸精度等级标准.表237房屋面积的精度要求'：m')房屋面枳的精度等级限差中误差0.02+0.0006S0.01-H).0003S二0.04÷0.002S0.02+o.s0.08+0.006SOM+0.003S注：S为面枳，以平方XK为单位。2.3.10 地下管线测量:精度应符合卜列规定：1明显管线点的埋深测盘中误差不应大于2.5cm.2陷蔽管线点的平面位置探查中误差和埋深探查中误差分别不应大于0.05h和0.075h,其中h为管线中心埋深，单位为厘米，当h<100cm时以100Cm代入计算:地下管镂详查时,地下管彼平面位K和埋深探杳精度可另行妁定，3地下管线点的平面位置电测中误差不应大于5cm(相对于该管战点起算点)，裔程质测中误差不应大于3cm(相对于该管线点起算点.2.3.11 人防地下空模板底部与室外地坪的高差两次测出值较走不应大于0.05m人防而枳测Ift精度应符合本规程表2.3.8二级就位规定，掩体最小厚度两次测量值较差不应大0.10m,2.4 作业质量与成果管理成果质量管理实行“两级检查一级验收.'制度.测绘成果应由攻目委托方验收弁提供验收证明.测绘成果顺瞅检在应按现行测绘成果质玳检式与验收3GB,T24356站合本细则相关规定执行。2.5 属性信息镇定2.5.1 不动产代码编制按现行不动产单元设定与代码编制为(GB,737346)笫8部分不动产电元编码结合本细则相关规定执行。2.5.2 行政区划代码符合中华人民共和国行政区划代眄(GB.,T226O)要求.2.5.3 图形分层符合临沂市“多测合一”数字平台的要求.2.5.4 基础地埋信息数据分类及代码符合临沂市“多测合一”数字平台的要求.2.6.1 规划核实测证建策面积计算规则参照t建筑工程建策而枳计兑现范K(GB,'T5O353).2.6.2 房产测疑建筑面积计算规则参照房产测ht规范(GB/T17986),关于房屋建筑面枳计完与房屋权隅登记彳f关问题的通知(住住房(2002)74号)。3控制测量3.1 一般规定3.1.1 平面控制网建立可采用卫星定位测气(包括基于CORS的卫星定位网洛RTKi«量)、导线泅Ift等方法：高程控制睥建立可采用水准测量、卫星定位前程测盘、电磁波测距三角高程测址等方法.3.1.2 本规程适用的平面控制测敏等级包括四等、一级、二级、三覆、图根汲，高程控制冽质等级包括四等、图根级，当需要建立更高等级控制网时，应按照城市测收观范3CJJ,，78要求进行技术设计、组织实施，3.1.3 网络RTK平面控制测星:包括一级、二级、三缎、图根级：GNSS高程测量包括四等、图根，四等高程冽田需采川GNSS前态测盘方法“3.1.4 地下控制测量的精度等级应根据地下空间潮量的住务要求选择,联系测量传递到地下的坐标、方位、高程应作为地下控制测质的起号数据.地下平面控制点和高.程控制点的标志及其埋i殳.应根据地下空间及工程情况确定，标志应埋设芈固，便于使刖和保存。3.1.5 控制点的点位选择和测电要求按照工城市测量规范(CJJ,'T8).卫星定位城市测量技术规范?<Ujrr73)执行，点位应满足扩展的需要.需进行地下空间测绘时，地面控制点应布设在临近地下空间的地面出入11或其他地面与地下联系处.平面控制点数出不少于3个,每个控制点至少应与另一个控制点通视.高程控制点数不应少于2个.地面平面控制点相对于邻近1等级控制点的平面中误差不应大于5cmt地面高程控制点相对于邻近高等线控制点的海程中误差不应大于2cm,3.2 平面控制3.2.1 平面控制测俄等徼包括四等、一级、二级、三级、图根汲.四等平面控制测晶宜采用GNSS静态测出方法和导线测收等方法，技术指标及施测要求参照e城市测域规莅(CJrre)执行；级、：然三姒、图根级平面控制测量宜采用GNSSRTK测量和导线测量等方法。3.2.2 GNSSRTK测量图根控制点时.应符合下列规定：1同一地区应布设3个以上或2对以上的图根点.每点观测不少于2个测回，每测回观测和记录的数据不应少于10个，测网间的平面坐标分辰较基不应超过2cm,垂直坐标分量较差不应超过3cm,取备测回平均值作为此终观测成果；对于困难地区、新测区，对新布设的控制点进行多时段观测。其技术要求应符合表322的规定：表12.2.1GNSSRTK图根点平面测地技术要求等级相邻点间距离(m)点位中误差(cm)相对中误差方法起算点等级到单基站距离(km)测回图根>10051/4000网络RTK2华基站RTK四等及以上6三级及以上32GNSSRTK测M时，在开始作业或JR新设置施准站后，应至少检核个不低同等级的已知点.在控制点上检核.平面位过较差不应大于5cm,大地岛或i程检核较差不应大于6cm.3GNSSRTK测让图根点应采用常规方法进行边长、角度或导线联测.检核结果应符合表3.2.2.2的规定：利用已有RTK测设的控制点时，应进行坐标或几何检核.ii3.2.2.2GNSSRTK图根点检核测质技术要求等级边民检核角度检核导我联测检核测距中中差<mm)边长较差的相对中误差测角中误差<">角度较差限差("角度闭合差(一)边长相对闭合差图根±201/2500±2060±6020注：表中n为测站数,3.2.3 导线测量图根控制点时应符合下列规定：I测房技术标准应符合表3.2.3的规定：2在等级控制戊下加密图根控制不宜置过2次附合。因地形限蒯球战无法附合时，可布设不多于四条边、最大边长不超过16Om且总长不超过去323规定长度1/2的支注线,支导践的前视边长不宜超过后祝边长的3倍；水平角应分别测定左右角一测回，其19周向闭合差不应大于40“：其它观测要求应符合表323的规定：3当局部地区图根点密度不足时,可在等级控制点或一次附合图根点上采用双极坐标法加密.采用此方法布设的控制点不应超过图根点总数的30%.表3.2.3电底波测阻峥战测盘的技术要求附合导线长度(m)平均边长(m)测角中误差(D测回数方位角闭合基(*)导线相对闭合差90080±20I±401;40003.2.4 地下平面控阴涌量1地下平面控制测/宜采用导设法进行，其制度等级、技术指标和观测要求同地面控制测收相同.2地卜分城UJ根据地下空间的布局及范用布设。件设导线Ur网合于地上导城，地F导线可同级附合一次.地下导线无法布设符合导线时,可布设支导线.布设支导线时应测定左右角,边长应往返观测.3当地下空间范网大、连通性好时，可分区布设号战，当布设的地下导戏网形发杂或邮长过多时，应组成结点网进行平差计算，4地卜'空间有出入口的，存线宜经过出入口布设,也可通过联系测量方式进行地卜导线的定向测S1.5地下导线测尿中.导线边长可适当缩短，但导线边数不宜超过12条，超过时其测角精度应提高个等欲，且成果精度指标应符合相应等级的要求.导线和如边长之比不宜超过I：3.当地下导践或支导线超长时，宜在导设中间或支导2/3处采用阻螺经玮仪加测方位角。33高程控制11量3.3.1 高程控制测收等级包括四等、图根级。四等高程控制点可采用水准测收和电底波测跳高程导践测M等方法，技术指标及施测要求参照匕城市测出规范(CJJ68)执行：当利用GNSS诲程测吊代防四等水准测衣时应使用已有城市似大地水准而精化模鞭：图根高程控制点可采用水准测量、GNSSRTK高程测出和电磁波测距高程导线测量等方法.3.3.2 GNSSRTK高程测量测设图根点高程应符合以下规定：I区域似大地水准面精化模型应达到四等水准刈量精位要求.2高程测业宜与平面控制渊E同步进行，也可单独进行，并应至少选取个已知高程点进行检测，3GNSSRIK高程测M：要求应符合表3.3.2的规定.衣3.3.2GNSS高程测M主要的技术要求(单位：Cm)7诊平地、丘陵山区高程中程中检测较差而程中误差检测较差图根±5.0±10.0±7.5±15.03.33图根水准测沆应符合以下现定：I可沿图极点布设为附合路线、闭合路绫或结点网.对起闭于一个水准点的闭合环,应先行检测该点高程的正确性。2图板水准测吊:主要技术要求应符合衣3.3.3的规定.表333路线长度视线长度前后视距差(m)闭合路线或环线闭合差限差附和路线(km)结点同距(km)支线(km)仪器类型视线长度m)平地或丘陵<mm>山地(mm)864DS3<100宜相等注好米水准测中超过16站的濡线或环法所在X城松作山地I2.1.为路线K收.以千米为的位，n为测站数I3.3.4图根高程导线冽房应符合以下规定：1图根高程导线边长不宜超过12条，边数超过12条时，应布设成站点网，2图根高程导线测量时，垂点用应对向观测一测回,仪高、规高均用钢尺城取至耗米，计第三角高程时.角度应取至秒,高差应取至亳米3采用三用高程导线测量的方法进行图根高程刈出时.可与平面测量同时进行.主要技术要求应符合我3.3.4规定.表334图H3三角高程测收的主要技术指东附和路线<km>平均边长(m)测I可数指标差较差1.)垂直角较差对向观测高差较差附合或环形闭合差2"级6"级2"级6"级<5<30012±15"士25”±25,±0.02SIS为边G以C*为单位,不足I口米按I白米计I2.1.为路线总长.以公里为单位,不足1公里按1公里计.3.3.5地下高程控制测*1 JtTW程控制测量可采用水准测或三角高程测一方法(GBn35636)。2地下高程控制测量的精度等级、技术指标和观测要求同地面控制测量相同.3图根级水准测玳可利用导线点布设成符合路筏或闭合环，路线应起讫于不低于四等的高程点,符合路线或闭合环长线长度不应大于5km.附合路线或环线高程闭合查应不超过40mm(1.为路线长度.单位为km).当条件困难时.可布设图跟水准支线,图根支线长度不得大于2.5km.且应往返观测.图根级水准测质的作业要求应符合GB5(X>26的规定.4图根级三角高程祗址可使用全站仪进行观测，路线应起讫于不低F四等的高程点上，边数不应超过12条.附合路线或环线岛程闭合差应不超过40(D为测距边长,单位为km).图根级三角高程测破的作业要求应符合GB50026的规定。3.4联系胃量3.4.1 基本要求1当需要建立地下空间测卡成果与地面测收成果间的美岷、使地面与地下的平面坐标系统及高程域准保持一致时，应进行联系测埴.2联系测量WJ分为向地卜传递眼标与方位角的平面联系测量和向地卜传递高程的制程联系测S1.联系测量可根据现场作业条件选抨合适的方法.3对大型和高精度要求的地下空间测绘项Er成果用双井联系测凝或采用垠井联系测IM斜井SI接传递两种方法进行平面及商程传递，提高成果的精度和可靠性，3.4.2 平面联系测量I当可通过楼梯、年道或斜井等通遒进行联系测就时，宜采用守城测量点接传递。当需要利用登井进行联系测Ift时,可采用联系三角形测盘、投点定向测绘或陀螺经绊仪与铅锤仪组合测fit等方法，2利用全站仪建战冽量:口接i3行传递坐标及方位应符合下列规定：I）地面与地下布设为一条导线并进行整体平差：2）地面及地下联系段的测站应进行左右角观测：3）应2次独立测债地下定向边的方位角值，其互差不大于30"；4）当垂克角大于30。时，应采用具有双轴补偿功能的全站仪，无双轴补燃时应进行轻轴忸斜改正：5）仪零和业牌安置宜果用强制对中或三联脚架法：6）测绘间应检查仪器和觇牌气泡的偏离情况,必要时应理新整平并对该测站重新观测：7）导线边长应往返观测.3联系三角形测联作业前，应在地面和地下分别设汽传递点。地面传递点应设在地下空间掩面出入口冏近，应有两个以上的方向通机。地下传递点为地卜控制测量的起算点,在同转井内，可悬挂两个钢丝组成联系三角形：当精度要求较高时，应悬挂二根纲坨如成双联系三地形。联系三角形测技应符合下列规定：I）钢丝宜径宜选用03mm,悬挂IMg垂锤,柬便应浸没在阻尼液中：2）布货井上、井下联系三角形时，啜井中悬挂钢丝间的距离应尽可能长，井使岷系三角形呈直伸三角形:3）至少独立进行两次测后，当两次测量方位角的互差不大于30任一方向的坐标差不大于50mm时,收其平均值作为测盘结果：4）联系；.角形边长测量可采用全站仪或羟检定的钢尺进行丈属，每次应独立测试两测W1.,每测绘四次读数，测回内好次读数较差应小于Imm,地上与地下丈M的钢丝间较差应小于1mm.钢尺丈吊时应僮加刑尺检定时的拉力，并进行倾斜、温度、尺长改正：5）角度观测应采用不低于2“级方向观测精度的全站仪观测4测回。4投点定向测盘可在已有施工竖井平分或地而牯孔I：架设铅垂仪向地下投点进行.投点定向测At应符合下列设定：1）所用铅垂仪的精度应不低于“40000：2）应至少向下投测两个点，点间应相互通视，间跟应不小于60m；3）投点应独立进行两次作业，取两次投点的中心点作为最终结果。每次铅垂仪应严格置平、对中,并在0120。和240。三个位置分别投测三点,取该三个点的几何中心作为投测中心。5采用陀螺经纬仪与铅承仪组合方式进行单点定向应符合下列规定：1）所用陀螺经纬仪标称定向精度应不低于15"、铅垂仪的精度应不低于1/40000：2）地下定位点采用铅垂仪投测，作业要求符合332.4规定；3）地下定向边陀螺方位角应独立进行三次测崎，好次测三测回，泅回间陀螺方位角互差应不大于20",三次测用陀螺方位角平均值中误差应不大于!23.4.3 高程联系测让1当可通过楼梯、车道或斜井等通道传递高程时,宜采用三角高程测量或水准测Iit方法：当需要通过登井传递高程时.可采用恐挂钠尺法.采用三角高程测E时,可与导援测Ji1.宜接传递作业同步进行。2米用三珀高程测量或水掂测凝方法进行高程联系测我时，应按地卜而程控制测埴的等娘实施三角高程测量或水准测量作业.3果川悬挂钢尺法就通过整井传递高程时.应符合下列规定：1）地下传递点作为地下高程控制测J4的起算点，应不少于2个：2）钢尺上应悬桂与该钢尺检定时相同质量的重律；3）地面和地卜安置的两台水准仪应同时读数：4）应独立观测二测回，测回间应变动仪器高，各测绘测得的地上、地卜水准点间高差较差应小于3mm,并取其中数作为高差（ft：5）应对所测高军应进行温度、尺及改正：当井深超过50m时，还应进行钢制自收张力改正，4选址测绘（现状地形图测绘）、日照测量4.1 一般艰定4.1.1 为了规范临沂市选址地形图，便于法础测绘成果动态更新和共享应用，制定选址测绘相关要求。4.1.2 本要求适用于地形图汇交成果的旗吊控制、检粉和使用.4.1.3 地形图汇交成果包括元数据、数字地形图.4.2 元数据内容与格式4.2.1 元数据内容包括成果名称、图幅范用,生产要求、比例尺分图、平面基准、商程域准、生产方式、图帼左下角X坐标.图幅左下角Y坐标、图帽右上角X坐标、图福右上角Y坐标、成果生产H期、成果生产旗位、成果保存单位.4.2.2 元数据文件采用TXT纯文本格式。4.3 数字地形图内容与格式4.3.1 地形图成果应采用-*.DWG"标准格式”4.3.2 数字地形图地形要素分为控制戊、居民地、独立地物、交通设施、管规设施、水系设施、境界、等高雄、高程点、地貌土质、械被土质I1.人类。4.4 对图形编辑败福的属=要求4.4.1 图形要求1点状要素（如:各种独立符号、植被符号等）要以块形式存在，不能打碎，要求使用统一符号库.2线状要素.对于猫要符号化的，要以线型形式存在,保证母税与符号的一致性,要求使用统一线型库.不能做成打散符号，线与线之间的表示要处理好,不应出现然挂点,不到边等现思.3面状要素（如:房屋、水系等必须闭合本幅闭合），不应有息挣点不闭合，4各种注记、符号以不压盖线状要素为原则标注,不能打断线状地物，如需要打断衣示的，枭用遮掩技术（“消除”方式）处理，最终原则保持线的连续性，又要满足图面要求.4.4.2 数据要求I数据中不应存在多余的层、块、筏型等垃圾数据，保证数据ht最小.2数据中的层按生产软件设定的数据分层并符合国原基本比例尺地图图式第1部分：1:5001:10001:2000地形图图式（GB,T20257.1）要求，以便于将来用F数据库更新，所有图形都应有编码，辅助线层不能蒯除。3注记也豉以一个整体标注,尤其是房屋注记.不要分别注房屋结构和层数.一条标注中间不要加空格.4植被符号标注时要考虑同种植被构面,尤其是居民地周围情况，要考虑植被如何方便构面，不要出现少地类界现象。S除规定外等高战要连续,不应间断,并且为三维（有Z值）;高程点要有Z值,并旦要与注记一致,6道路要形成道路网，水系要形成水系网，不要出现断头、出入不清等现象.7数据接边，要求母战接边，不要只接符号，面状要素在图唬边要构面加辅助践接边。4.5 日照«|量4.5.1 I1.照分析区域他形图测绘宜采用数字成图方法.4.5.2 “照测中制度要求参照本规程232相关规定。4.5.3 建筑物外的的相关地形图或自然资源和规划主管部门指定范围内的地形图应实测，4.5.4 客体建筑中商店、厂房、办公用房.或独立灶间、卫生间、楼梯间等的窗户,可不测盘高段,但应测盘窕度并标注名称.4.5.5 客体建筑被遮挡立面上的门、窗、阳台的平面位词和高程或当胞自然费源和规划主管部门指定范围内的建筑物立面图应实测。4.5.6 客体建筑为坡屋族的应实测星杼线、台水线和屋楹城，并应在适当位置注记相应的高程：阳台、走赛等应如实表示.对于全封闭阳台.可只表示阳台上的窗户阳台里面的门窗可不表示，对于向行封闭阳台的,应按封闭前原有的门窗表示.4.5.7 客体建筑层高应实测,建筑物的屋顶、门窗及其他附属设施的高程应测定.4.5.8 主体建筑的屋顶平面图应实测，并宜包括女儿墙、电悌房、水箝等网制物的平面位置和高程。4.5.9 主体建筑和客体建筑的室内地坪、室外地面高程应实测：当室内地坪有高差时，应分别测量其高程及分界线的位置。4.5.10 建筑物的边长、门窗宽度及兵他附蟠设施的尺寸可果川钢尺、测距仪等设得直接丈i½也可果用坐标解析法测定.4.5.11 地面海地的测录宜采用水准测域方法进行。4.5.12 主体建筑和齐体建筑的外形直采用数码相机摄影。4.5.13 平面图、层平面图和立面图绘制应符合下列规定：1主体建筑和客体建筑的总平面图应实测：总平面图中的主体建筑和客体建筑宜突出表示.并应加以区分.2:客体建筑应分别绘制各层平面图：一般建筑物应绘制底层平面图、标准层平面图和屋顶平面图，当标准层和底层一致壮，可仪绘制标准层平面图和屋顶平面图，建筑物各层平面图应标注门窗的投影位置。3主体建筑应绘制其北立向图、恻立面图和屋顶平面图,图上应包括女儿墙、电梯房、水箱等附属物.4.5.1. 4日照分析应符合下列规定：1口照分析使用的软件应经过症定，并应获得自然资源和规划部IJ认可.2建筑的日照标准应符合自然资源和规划部门的班过。3日照分析可采用窗户分析方法'单点分析方法、多点沿妓分析方法或多点区域分析方法.对于能够确定窗户位置的生活居住特征建筑.可采用窗户分析方法或单点分析方法：对干未完成单体方案的己批规划址筑、小报建筑和在批规划建筑或行无法确定窗户位较的生活居住特征建筑,可采用笠点沿代分析方法或多点区域分析方法；活动场地可采用多点区域分析方法，4有转用直角窗户、转角弧形商户、凸窗等的居室，宜以居室漪洞开口作为11照分析测绘的位W45满窗日照计算可按照窗户左右端、中心点满两方式或力然资源和规划部门要求进行.6对于一般窗户应以外摘留台位置为计尊基准面：转向直角谢、加形窗、凸窗等.宜以居室窗洞开门为计匏基准面.7落地门窗、组合门/、阳台的窗等的窗户高度,应按岗室内地坪0.9m的高度计算。8两侧均无隔板遮挡也未我闭的凸阳台，宜以居室窗户的外墙窗台面为计算"准面。9两侧或一侧有分户隔板的凸阳台,凹阳台以及半凹半凸阳行，宜以阳台与外塔相交的墙洞口为计算基准面.io设计封闭的阳台,应以封窗的阳台栏杆面为计尊基准面.11建筑白身阳台、隔板、遮阳板等对建筑自身窗户的11照设岩，应纳入计算。12实体女儿墙和跃层建筑的高度、山挑的阳台、梯口等影响因素应纳入计算。13计募点经纬度应按照项目位置确定。14布1效日照时间段的确定宜符合下去规定.建筑气候区划的划分应符合现行国家标准城市居住区规划i现范§GB50180的规定.表5.7,14有效日照时间段的磕定建筑气候区别1、11、I1.、v11气候区IV气候区V、V1.气候区大城巾中小城市大城市中小城市日照标准日大寒日冬至日日照时数（三）231有效1照时间段（三）8:00-16:009:0015:00计算起点底层窗台面4.6成果提交1现状地形图及及相关审批部门要求其他资料2以上资料电子数据.5土地勘测定界51一般规定5.1.1 为满足日常土地测
