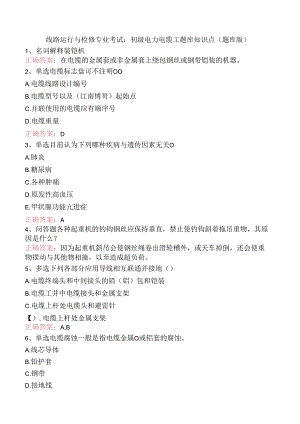

线路运行与检修专业考试：初级电力电缆工题库知识点（题库版）.docx

线路运行与检修专业考试：初级电力电缆工题库知识点（题库版）1、名词解释装铠机正确答案：在电缆的金属套或非金属套上绕包钢丝或钢带铠装的机器。2、单选电缆标志盘可不注明OOA.电缆线路设计编号B.电缆型号以及（江南博哥）起始点C.并联使用的电缆应有顺序号D.电缆重量正确答案：D3、单选目前认为下列哪种疾病与遗传因素无关OA.肺炎B.糖尿病C.各种肿痛D.原发性高血压E.甲状腺功能亢进症正确答案：A4、问答题各种起重机的钓钩钢丝应保持垂直，禁止使钓钩斜着拖吊重物，其原因是什么？正确答案：因为起重机斜吊会使钢丝绳卷出滑轮槽外，或天车掉倒，还会使重物摆动与其他物相撞，以至造成超负荷。5、多选下列各部分应用导线相互联通并接地（）A.电缆终端头和中间接头的铅（铝）包和铠装B.电缆工井中电缆接头和金属支架C.电缆上杆处电缆头和避雷针【）.电缆上杆处金属支架正确答案：A,B6、单选电缆腐蚀一般是指电缆金属O或铝套的腐蚀。A.线芯导体B.铅护套C.钢带D.接地线正确答案：B7、单选电缆热缩终端头制作时，剥切安装电缆算了的导线长度一般为端了孔深度+OmmA. 8B. 7C. 5D. 6正确答案：C8、单选电力电缆的基本构造主要由线芯导体、（）和保护层组成。A.衬垫层B.填充层C.绝缘层D.屏蔽层正确答案：C9、名词解释双绞线正确答案：是由两根相互绝缘的铜导线按照一定的规则互相缠绕在一起而成的网络传输介质。它的原理是：如果外界电磁信号在两条导线上产生的干扰大小相等而相位相反，那么这个干扰信号就会相互抵消。10、多选兆欧表的作用是OA.测量绝缘电阻B.提供试验电压C.直流耐压作用D.测量短路故障正确答案：A,C11、单选电缆隧道内要保持干燥，因此应设置适当数量的蓄水坑，一般每隔O左右设一个蓄水坑，使水及时排出。.30mB. 50mC. 70mD. 90m正确答案：B12、单选电缆事故报告中，事故终止的时间指OoA.汇报时间B.接头完毕时间C.试验完毕时间D.施工完毕时间正确答案：A13、单选宜埋敷设的电力电缆，埋深度不得小于700mm,电缆的上下应各填不少于O的细沙。A. 70mmB. 80mmC. 90mmD. 100mrn正确答案：D14、名词解释绕杆机正确答案：将轧机轧制出来的杆材卷绕成圈或成盘的机器。15、问答题画出三芯聚叙乙烯电力电缆断面结构图，并标出结构的各部分名称。如科“万氯乙施电缆“卜线芯，2聚氯乙烯绝绫，3-聚氯乙蛛网P套，4-铠装层，正确答案：5-堰料：6-聚氢乙燎夕即春-16、名高解释多模拉线机正确答案：将金属杆材或较大尺寸线材通过2个以上拉线模加工成所要求形状和尺线植物制吕的机器。17、单选氧气、乙块气瓶与明火的距离不得小于OmA. 5B. 10C. 8D. 6正确答案：B18、填空题导电线芯在挤包或绕包绝缘层后，成为绝缘线芯。不同电压等级和规格的电缆，（）不同。多选电缆隧道的断面形式有（）。形形形形蹄矩圆梯马正确答案：绝缘厚度19、A.B.C. D.正确答案：,B,D20、名词解释绞制正确答案：为了提高电线电缆的柔软度、整体度，让2根以上的单线，按着规定的方向交织在一起称为绞制。21、名词解释盘式绞线机正确答案：由绞盘的旋转来完成合作用以制造绞线的机器。各放线盘的悬臂轴与绞笼轴心线平地安装在绞盘上。22、单选35kV粘性浸渍纸绝缘电缆额定负荷时的最高运行温度为O0A. 50,CB. 60,CC. 70,CD. 80°C正确答案：A23、名词解释退火炉F确答案：将金属线材进行退火以减小或消除冷加工硬化的炉子。24、问答题夜间巡视的注意事项有哪些？正确答案：不得单人巡线；应有足够的照明设备25、多选封铅要与电缆金属护套和电缆附件的铜套管紧密连接，封铅致密性，不应有O伤质痕泡烫杂裂气ABCD正确答案：B,C26、名词解释轧机F确答案：将金属线定锭轧制成一定形状和尺寸杆材或型材的机器。27、填空题对于圆形绝缘线芯采用浮动式成缆选用较小的节距，一般节距比为（），而扇形绝缘线芯采用固定成缆，为减少变形和带材的位移，选用较大的节距比，一般在O.正确答案：2540;408028、多选以下哪些试验项目需要三年进行一次试验。A.充油电缆油样试验B.单芯电缆护层电阻测量C.红外测温D.外护套接地电流测试正确答案：A,B29、问答题电缆导体线芯几何形状为几种？主要用于哪些电缆？正确答案：（1）圆形线芯：主要用于35kV以上电压等级电缆，对于大截面线芯，分割线多由扇形组成（2）中空圆形线芯：主要有两种结构，其一是用镀锡硬铜带做成螺旋支撑，其.是由型线绞合而成，内层为Z型线。主要用于充油或充气电缆（3）扇形线芯：成扇形分布，主要用于IOkV及以下油浸纸绝缘电缆和IkM以下塑料电缆（4）弓形线芯：弓形分布，结构紧凑，主要用于双芯电缆30、单选乙型电缆头使用电缆复灌油，其浇灌温度是OCA. 120-130B. 130-140C. 140-150D. 150-160正确答案：B31、问答题电缆线路竣工验收应包括哪些内容？正确答案：（1）检查电缆线路走廊是否与批准红线相符。15%：（2）检查电缆线路土建设施是否符合设计要求。15%：（3）检查线路各项安全设施（包括各种铭牌和标志）是否完备。<4）检查带电部分及户外引下导线是否装置美观和符合有关安全距离的规定。（5）检查电气竣工试验记录。（6）检杳电缆线路各项施工记录。32、名词解释镀锡机正确答案：在铜线表面热涂或电镀锡层的机器。33、名词解释护层多选X1.PE电缆的基本结构由O组成.正确答案：当电线电缆产品安装运行在各种不同的环境中时，必须具有对产品整体，特别是对绝缘层起保护作用的构件，这就是护层。体缘层墨导绝护石34、.B.C. D.正确答案：A,B,C35、问答题如果人体最小的电阻R为8000,已知通过人体的电流1为50m时，就会引起呼吸器官麻痹，不能自己摆脱电源，有生命危险，试求安全工作电压值是多少？；由欧阳定律可得，此时的电J1.值为U=2R=50×1.03×800=40（V）.因此规定36V以下的电压为安全电压.正确答案：答：安全电压为36V.36、单选制作环氧树脂电缆头工作过程中，应采取有效的（）措施。A.防触电B.防尘C.防毒和防火正确答案：C37、名词解释盘绞式成缆机正确答案：由收线装置及牵引机构旋转而完成成绩的工艺的机器。38、单选以下哪种不属于塑料绝缘类电力电缆OOA.聚氯乙烯绝缘B.聚乙烯绝缘C.硅橡胶绝缘D.交联聚乙烯绝缘正确答案：C39、单选串联电路中，阻抗Z=R时，电路发生了OA.击穿：B.开路：C.谐振：D.短路。正确答案：C40、问答题电缆支架有哪些要求？正确答案：（1）表面光滑无毛刺；（2）适应使用环境的耐久稳固：（3）满足所需的承受能力：41、问答题耐压试验前后为什么要测量电缆绝缘电阻？正确答案：因为从绝缘电阻的数值可以初步判断电缆绝缘是否受潮、老化：耐压试验后可以判断由耐压试验检查出的缺陷性质。42、多选IOKV油纸绝缘电缆瓷套式终端的绝缘结构形式主要有（）A.热缩式B.倒挂式C.预制式D.鼎足式正确答案：B,D43、单选其他条件不变，增大成缆机主电机转速，则OA、绕包节距不变B、绕包节距增大C、绕包节距减小正确答案：A44、问答题简述扇形绝缘线芯翻身产生原因和防止办法。正确答案：1、扇形绝缘线芯翻身产生的原因有：A、预扭角不足B、放线盘上的线芯排线翻号，线芯粗大C、分头下盘时线芯退扭造成翻号。2、防止办法：A、调整预扭角度B、放线盘上排线整理一次，必要时翻盘C、排线整齐不松散。45、单选敷设电缆时，电缆盘应架设牢固平稳，盘边缘与地面的距离不得小于（）mmOA. 30B. 100C. 50D. 80正确答案：B46、多选电力电缆的标志牌与O的名称一致。A.电网系统图B.电缆走向图C.电缆资料D.电缆出厂代号正确答案：A,B,C47、单选牵引速度不变，绕包的速度加快，则相应变化OA、节距增大B、节距不变C、重叠率增加正确答案：C48、问答题如何根据敷设方式选用电缆？正确答案：电力电缆的敷设方式不同时，应选用不同的电缆，直埋敷设应使用具有铠装和防腐层的电缆，在室内，沟内和隧道内敷设的电缆，应采用阻燃（难燃）或非阻燃交联聚乙烯铠装电缆，确保无机械外力时，可选用无铠装电缆，易发生振动的区域必须使用，铠装电缆承受压力的敷设条件下，应选用钢丝铠装电缆。49、单选电缆在直埋敷设时，敷设在农田中的电缆敷设深度不应小于Om1,A.1B. 0.8C. 0.7D. 1.2正确答案：A50、名词解释线模打孔机正确答案：在拉线模模芯上打孔世界形势扩孔的机器。51、单选将三芯电缆做成扇形是为了OoA.均匀电场B.缩小外径C.加强电缆散热D节省材料正确答案：B52、单选颅咽管痛的组织学形态类似（）A.脑膜瘤B.神经胶质瘤C成袖细胞痛D.牙源性腺样痛E.牙源性钙化上皮痛正确答案:C53、单选交流电缆线芯的A、B、C相色粉笔为O黄黄红绿绿纸球组纸/虬照A.B.CD.正确答案：C54、W题电缆为什么采用铅做护套材料？正确答案：用铅做护套有以下优点：（1）密封性好；（2）熔化点低；（3）韧性好，不影响电缆的可曲性；（4）耐腐蚀性比一般金属好。55、单选在纯电感单相交流电路中，电压O电流。A.超前B.滞后C.既不超前也不滞后D.相反180°正确答案：A56、名词解释续交联硫化机组正确答案：由挤塑橡机和交联硫化装置等组成的设备，能连续挤塑橡并完成交联硫化的工艺过程。57、单选电缆直埋敷设时，电缆表面距地面距离不应小于OcA. ImB. 0.5mC. 0.7mD. 1.5m正确答案：C58、填空题将绝缘线芯按一定的规则绞合起来的工艺过程，包括绞合时线芯间空隙的填充和在成绩上的包带过程，叫做（）°正确答案：成绩59、问答题条电缆线路，长150m,电缆每米质量为12.05kg,成盘运至施工现场人工牵引放线。电缆盘和轴向孔的摩擦力可折算成15m长的电缆所受的重力，已知滚轮的摩擦系数为0.2,求施放电缆的牵引力F是多少（g=10Nkg）?正确答案:已知1.=150m,电缆每米质量M为12.05kgm,g=10Nkg,K=O.2电缆盘的摩擦力FI按15m长的电缆重力计F1.=15mg=15×12.05×10=1807.5(N)因为F=FHKm1.所以牵引力F1807.5+150X12.05X0.2X10=5423(N)0答：施放电缆的牵引力为5423N60、问答题998m长的3X95平方电米电缆发生纯单相接地故障，故障相对地电阻为160Q,其中两相绝缘尚好，用回线法在首端测得结果如下：正接法M为1000,N为1900：反接法M为1000,N为526。问故障在什么位置？1.X解：公式1000×2×998%688.31000+1900（m）5,61.x.=×2×9986S81000+526(m)正确答案：答：正反接法所测结果几乎相同，故可确定，&障点在距首端688m位部h61、名词解释连铸连轧机组正确答案：将电解铜、铝块或铝锭连续进行熔炼、浇铸、轧制和卷线成罪状以制成杆材的设备。62、问答题用交流充电法测量一条长1500m,截面95平方亳米的X1.PE绝缘电缆一相对屏蔽电容，电压50V、电流为5.65mA,求这条电缆每公里电容为多少？C=-X1.O3:解：C=-×IO3=0.361OO×3.14×5O(F).0.36X粤=0.241500(PF)正确答案：答：这条电缆每公里电容为024艮F。63、问答题在一导体的两端加电压U=15V,其电导G=0.1S,求电流I及电阻值Ro/=2=15X0I=1.5(AA.确答案：窗，电流为15A，电阻为IOQ.64、名词解释多头拉张机正确答案：能同时拉制两根或两根以上金属线的拉线机的总称。65、单选对带电设备应灭火，应使用OOA.干式灭火器B.二氧化碳灭火器等灭火C.泡沫灭火器灭火D.干式灭火器或二氧化碳灭火器正确答案：D66、单选决定成缆外径的主要因素为（）A、节距B、节距比C、缆芯直径正确答案：C67、名词解释左右向绞合机正确答案：能使绞合产品成为一段左（三）向、一段右（Z）向绞合结构的机器。可用于通信电缆的星绞、单位绞、成缆的小规格电力电缆的成绩。68、判断题折光指数是油脂的重要特征常数之一。在一定温度和波长下，它由油脂的组成和结构所决定。正确答案：对69、名词解释成圈机正确答案：将电线电缆成品卷绕成圈的机器。70、名词解释双绞机正确答案：将两根绝缘线芯绞合在起的机器。71、单选铜芯纸绝缘铅包铜带径向加强聚乙烯护套自容式充油电缆的型号用O表示。A. CYZQ102B. CYZQ202C. CYZQ103D. CYZQ203正确答案：B72、名词解释丝包机正确答案：在导体上绕包天然或人造纤维绝缘层的机器。73、单选IOkV以下电缆，将铅包胀到原来铅包宜径的O即可，喇叭口应光滑、均匀对称、无尖刺A. 1.1倍B. 1.2倍C. 1.3倍【）.1.4倍正确答案：B74、问答题刚毕业的小张在一次电缆接头的故障处理中，在连接电缆金属屏蔽层时焊接不牢，形成“假焊”。请问当系统发生短路事故时，电缆金属屏蔽层焊接处将会出现什么情况？正确答案：发热甚至烧断。75、多选电力电缆竖井敷设适合于OA. A火电厂B. B水电厂C. C电缆隧道口D. D核电站正确答案：B,C76、名词解稀上引法连续铸杆机组正确答案：借助于真空吸引，将铜、铜合金或其他熔融金属向上吸入结晶器冷凝成杆，并将凝固的杆材连续引出的设备。77、单选敷设电缆时，应有专人（）。电缆走动时，严禁用手O,以防压伤。A.统一指挥；搬动电缆B.统一指挥；搬动滑轮C.统一监护；搬动滑轮正确答案：B78、多选电力电缆的敷设有以下几种？OA.直接埋在地下B.安装在地下隧道内C.安装在建筑物墙上或天棚上D.敷设在水下正确答案：A,B,C,D79、单选为防止电缆火灾，应采取O预防措施？,实施阻燃防护或阻止延燃B.选用具有难燃性的电缆C.实施耐火防护或选用具有耐火性的电缆D.按A、B、C顺序进行选择正确答案：D80、填空题电力电缆的导电线芯，可以制成整根实心的，或是由多根单线绞合而成的；形状可以是C、O和半圆形的。绞合线芯可以采用非紧压式和紧压式的两种。正确答案：圆形；扇形81、单选造成人身伤亡达3人以上的事故为OA. 一般事故B.重大事故C.特别重大事故D.严重事故正确答案：B82、问答题用压接钳压接导线接头前.，应做哪些工作？正确答案：（1）检查压接工作有无问题，检查接管及压接的型号、规格是否与电缆的线芯截面相符；<2）将线芯及接管内壁的氧化膜去掉，再涂层中性凡士林；（3）对于非圆形线芯可用专用磨具将线芯压圆，插入前后根据接管的长度或鼻子的孔深在线上作好记号，以判断插入是否合适，插入时，线芯不应出现单丝突起现象，不宜用硬物敲打，防止变形，影响接触面积增加接触电阻。83、单选在高压设备上工作，保证安全的组织措施有OoA.工作票制度、工作许可制度B.工作票制度、工作许可制度、工作监护制度C.工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度D.工作票制度、工作许可制度、工作间断、转移和终结制度。正确答案：C84、多选电缆隧道应有充足的照明，并有（）的措施。A.防潮B.通风C.防水D.防火正确答案：B,C,D85、多选敷设于（）卜的电缆管的埋设深度应低于路基或排水管1.Om以上。A.桥梁B.铁路C.公路D.建筑物正确答案：B,C86、名词解释编织机正确答案：在导体、绝缘层或护套上包覆金属或纤维编织或用铜线直接编织成产品的机器。87、名词解释钻石磨楞机正确答案：将钻石磨削出平面以利进一步加工的机器。88、单选隐蔽工程应在施工过程中进行O,并做好签证。A.中间验收B.竣工验收C.质监验收D.交接验收正确答案：A89、多选在线性电路中求解电路中电流的方法主要有（）A.支路法B.节点法C.网孔法D.叠加法正确答案：A,B,C,D90、多选电力电缆按O,可以分为不同的种类A.按绝缘材料性质分B.按电缆截面大小分C.按结构特征分D.按敷设环境分正确答案：A,B,C91、单选一般信号设备大修周期为O年.810B. 812C1.o15D.1215正确答案：C92、单选VV43型号电力电缆中4表示OcA.外护层为无铠装B.外护层为钢带铠装C.外护层为细钢丝铠装D.外护层为粗钢丝铠装正确答案：D93、单选一段导线，其电阻为R,若将其从中对折合并成一段新导线，其电阻值为（）。A. R/2B. R/4C. R/8D. R/6正确答案：B94、单选电力电缆敷设前不应作O检查。A,电缆支架齐全，无锈迹B.电缆型号、电压、规格符合设计C.电缆绝缘良好，当对油纸电缆的密封有怀疑时，应进行潮湿判断，直埋电缆与水底电缆应直流耐压试验合格D.跟调度联系，请局领导下敷设命令正确答案：D95、多选宜埋电缆深度是O.7m,具有O优点A.经济B.便于埋设C.工程速度快，技术简单D.适用于郊区和车辆通行不太频繁的道路正确答案：A,B,C,D96、名词解释拉制正确答案：在外力作用下使金属强行通过模具（压轮），金属横截面积被压缩，并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉制。97、单选电缆的几何尺寸主要根据电缆O决定的。A.传输容量B.敷设条件C.散热条件D.容许温升正确答案：A98、单东.电缆线路需要压力箱的数量是根据压力箱终端头的油体积变化的总和，并留有适当裕度，裕度为需油量总和的（）.A. 0.3B. 0.4C. 0.5D. 0.6正确答案：B99、多选压接钳有O几种类型。A.机械压钳B.油压钳C.电动压钳D.手压钳正确答案：A,B,C100,名词解释拉线漆包机组正确答案：由拉线机、漆包机及收、放线装置所组成，能连续拉张与漆包的设备，有时可配备退火装置。通常是多根线同时拉制和漆包。101、名词解释抗拉元件正确答案：典型的结构是钢芯铝绞线、光纤光缆电缆等。总之，在近年来开发的特种细小、柔软型，同时要求多次弯、扭曲使用的产品中，抗拉元件起着主要的作用。102、多选下列对起重作业说法正确的是O。A.必须由熟识现场的人领导B.使用统一信号C.应由有经验的人领导D.应统一指挥正确答案：B,C,D103、单选电缆所受侧压力P的计算公式中P=TR,T代表（）.A.重力B.牵引力C.张力D.应力正确答案：B104、单选采用排管敷设电缆，下列不是其优点的是O.A.主要优点是占地小B.能承受大的荷重C.电缆相互间互不影响D.比较便宜正确答案：D105、名而解释（电线电缆）的交货盘（电线电缆）成品盘正确答案：裸电线或各种绝缘电线电缆（不包括绕组线）交货用的装载和包装盘具。106、多选电力电缆的线芯按其几何外形可分为（）种类型A.圆形线芯B.中空圆形线芯C.扇形线芯D.弓形线芯正确答案：A,B,C,D107、问答题简述什么是成缆？绝缘线芯被成绩时有几种变形？正确答案：将多根绝缘线芯按一定规则绞合的工艺过程称为成缆。绝缘线芯被成绩时，其变形有两种：一是线芯围绕圆柱面产生的弯曲变形，二是围绕螺旋线切线方向产生的扭转变形。108、单选直埋敷设的电力电缆，埋深度不得小于700mm,电缆的上下应各填不少于O的细沙，并加盖保护板。A. 70mmB. 80mmC. 90mmD. 100mm正确答案：D109、单选欧姆定律可变换成R=UI的形式，因此（）。A.导体的电阻与其两端所加的电压成正比B.导体的电阻与流过字的电流成反比C.导体的电阻与U、I无关D.导体的电阻与其两端所加的电压成反比正确答案：C110,问答?如下图所示某电缆线路采用直埋敷设，图示是其开掘的断面图，线路长度500m,问需挖多少立方米？断面S=/(1.2÷0.8)×1.0m2=1.Om2需挖土方=S1.=1.OX500m3=500m3HK名词解释圆盘铸锭机正确答案：带有若干个铜锭模的圆盘架，当其回转时，可依次向各铜锭模中注入铜液以铸成铜线锭的机器。112、单选电缆线路巡查时对电缆终端不需做的检查是O»A.有无渗漏B.套管是否完整，表面有无放电痕迹C.红外热像D.各线接点是否有变动或发热现象正确答案：C113、单选交联聚乙烯铠装电缆最小曲率半径为O电缆外径A. 10倍B. 15倍C. 20倍D. 25倍正确答案：B114、问答题砂轮的选用主要应考虑什么？正确答案：主要按照工件的性能、加工要求、形状和尺寸的大小、磨削方式与磨床结构等因素选择。115、单选在超高压电缆接头中，仅能作为塑料电缆接头专用工具是OoA.电缆扳宜机B.绝缘绕包机C.压接机D.真空装置正确答案：B116、多选电缆的导体按材料可以分为O两种A.铜B.钢C.铝D.铁正确答案：A,B117、单选保护管埋入地面的深度不应少于Omm。.150B. 700C. 100D. 300正确答案：B118、多选电力电缆的铠装有（）种形式A.钢带铠装B.铝包铠装C.铅包铠装D.钢丝铠装正确答案：A,D119、单选成缆时，单位长度所消耗线芯用量随绞入率的增大其变化应是OA、减少B、增大C、不变正确答案：B120、单选从发电厂到用户的长距离供电系统中，为什么要先升压后降压？OA.是供电系统继电保护的需要B.可以减少供电线路的长度C.提高电压可使供电技术的化D可以减少供电线路的线损，增加输送容量正确答案：D121、问答题电缆线路与架空线路相比的优缺点？正确答案：优点：（1）不受环境与污染影响（2）不占空间与地面（3）不易暴露，对外也无干扰。缺点：（1）成本高（2）线路不易变动或分支（3）故障测寻与维修难度大122、单选按正弦规律变化的交流电的三个要素是OcA.电压值、电流值、频率B.最大值、角频率、相位C.最大值、角频率、初相角D.有效值、频率、相位正确答案：C123、多选安全标志有哪几种？OA.禁止类标志B.警告类标志C.指令类标忐D.提示类标志正确答案：A,B,C,D124、单选在金属容器、坑阱、沟道内或潮湿地方工作用的行灯电压不大于OOA. 12VB. 24VC. 36VD. 48V正确答案：A125、名词解释单丝退火正确答案：铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、降低单丝的强度，以符合电线电缆对导电线芯的要求。126、单选厂房内桥架安装时，桥架底部距地面高度不小于Omm。A. 1.5B. 1.8C. 2D. 2.2正确答案：C127、名词解释绕组线（成品）线盘正确答案：绕组线交货用的装载和包装盘具。具筒体可为圆柱形或圆锥形。128、单选电缆线芯弯曲半径与电缆线芯直径之比，橡皮电缆为电缆的3倍，纸绝缘为电缆O倍。.6B. 8C. 10D. 15正确答案：D129、名词解释复绕机正确答案：将电线电缆成品或半成品从一个包装件绕到另一个包装件以进行检查计米分割或重新装备用的机器。130、问答？电缆本体故障案例分析电缆型号：Z1.QFD21?26/35?3X240故障描述：2000年9月13日电试，电缆故障点在废旧厂区内，故障点上方无动土痕迹，无机械损伤，离站外XX号杆约60m电缆本体上，直径约15cm。故障段电缆钢带与外包麻布层均无损伤痕迹，钢带内侧有一烧灼痕迹，铅包与绝缘纸已击穿，线芯基本无损，绝缘纸有潮气（可见水珠），基于以上情况，可以排除外来因素造成的故障。该电缆1989年投运，电缆本体已发生5起类似故障，主要是绝缘纸受潮，绝嫁强度下降，由此造成电缆本体击穿。请阐述该案例故障主要原因及抢修中注意事项。正确答案：绝缘进水是造成电缆故障的主要因素，而对于油浸纸绝缘电缆而言，绝缘纸受潮是引起电缆故障的主要原因，因此，应逐步将老式的油纸电缆更换成交联电缆。作为运行单位，应在施工、抢修过程中尽量避免水份进入电缆。131、填空题用于成缆的设备，也就是把绝缘线芯绞合在一起，并加以填充、绕包的设备，称为成缆机。成缆机有O式和O式两种。正确答案：普通：盘绞132、问答题白综绳的起重容许使用拉力T=100OON,其最小破断拉力为31200N,请计算其安全系数K。根据题意，由=7i>裔导JK_与_31200T10000=312正确答案：答：安全系数是312一133、名词解释涂（清）漆机正确答案：在电线的纤维层表面上涂覆清漆并使之固化的机器。134、名词解释轧纹装置正确答案：在电缆金属套上轧制出皱纹找艺装置。135、单选220kV交联聚乙烯电缆额定负荷时的最高运行温度为OoA. 50*CB. 704CC. 904CD. 110,C正确答案：C136、名词解释对绞机正确答案：将两根绝缘线芯绞合成电话电缆对线组的机器。137、多选安全帽使用前要进行外观检查，发现有（）情况时，不得使用。A.帽壳裂纹或损伤，无明显变形B.帽衬关键组件（帕箍、后箍、托带、帽衬接头、下颁带等）缺损C.永久性标志模糊不清D.超出使用有效期正确答案：A,B,C,D138、多选锂削的基本方法有OoA.顺向锂B.逆向铿C.交叉锋D.推键正确答案：A,C,D139、单选NHTv22型号电力电缆中YH表示（）A.阻燃B.耐火C.隔氧阻燃D.低卤正确答案：B140、单选挖掘电缆沟前，应做好防止O的安全措施。在挖出的土堆起的斜坡上，不得放置工具、材料等杂物。沟边应留有走道。A.触电B.行人走过C.跌伤D.交通事故正确答案：D141、问答题施工现场发生人体触电后如何急救？正确答案：首先应设法使人立即脱离电源，然后仔细检杏触电轻重程度，根据不同情况，就地迅速和准确地对症急救，急救方法如下：（1）触电不太严重，触电人神志清醒，只见感到心慌，四肢发麻，全身无力或者曾一度昏迷，但很快恢更了知觉。在这种情况下，不要做人工呼吸和心脏挤压，应使触电者就地安静舒适地躺卜来，休息12h,让自J慢慢地恢复正常，但应随时注意观察病情变化。（2）触电很严重，呼吸已经停止时，应立即进行人工呼吸。如果呼吸停止，心脏也不跳动了，就应同时采用人工呼吸和心脏挤压两种方法进行抢救。（3）抢救触电人，往往需要很长时间才能把人救活，因此抢救要耐心，中间不能停止。经过长时间抢救后，如果触电者面色好转，嘴唇红润，瞳孔缩小，心跳和呼吸逐渐恢复，才能算初步脱离危险。只有在抢救确实无效，经断定触电人确已死亡（瞳孔放大，身上出现尸斑），才能停止抢救。（4）如电伤很严重，非送医院不可时，在途中也不能停止人工呼吸及心脏挤压等抢救措施。（5）在触电急救过程中，不能乱打强心针。因为人触电以后，心脏在电流的作用下，心室可能呈现剧烈的颤动，如果盲目注射强心针，会增加对心脏的刺激，加快死亡。142、问答题简述对电缆进行剥切的工艺要求。正确答案：剥切是电缆终端和接头安装中非常重要的步骤。剥切顺序应由表及里，逐层进行，剥切工艺应符合以下要求：（1）严格按工艺尺寸剥切，正确使用剥切工具，操作要小心。（2）刷切过程要层次分明，在剥切外层时，不得切伤内层结构。尤其是在剥切绝缘层时，不得切伤内半导体层和导体。（3）剥铠装、金属护套或金属屏蔽层，应先清除油污，必要时进行加热。在剥切起点用铜丝扎2圈，再沿圆周划一道深痕，切不可划穿。（4）使用切削刀要先根据电缆绝缘层厚度和导体外彳空对刀片进行调节。切削绝缘层应使刀片旋转直径略大于电缆导体外径，为防止损伤导体，切削时应套入内衬管。切削外半导电层，刀片旋转直径应略大于电缆绝缘外径，切削后用玻璃片小心地刮清残留外半导电层，注意不要刮伤绝缘层。（5）使用切削反应力锥卷刀时，必须根据电缆绝缘厚度和导体外径对刀片进行调节，并套入内衬管。切削后用玻璃片对锥面进行修整，并用细砂皮做打光处理。选型型型多包相平、统分扁34,IABC电力电缆按结构特征可以分O【）.自容型正确答案：A,B,C,D144、名词解释浸涂成型机组正确答案：借助浸涂方法将熔融的铜液凝固在通过其中的铜芯杆上，再热轧成一定尺寸的光亮无氧铜杆的设备。145、单选成缆机绞笼转速不变，加快牵引速度，相应的变化应是OA、节距变小B、节距变大C、节距不变正确答案：B146、问答题电缆油不宜取样的情况有哪些？正确答案：（1）在油温低于周围环境温度时。（2）在相对湿度高于75%时。（3）在有风、沙、雨、雪和雾的天气时。（4）如有需要在这些特殊情况下取样时，则必须采取防止油样受潮或受污染的有效措施。例如将取油的环境加以遮蔽，将取试油的设备加热到环境温度以上，以防止产生凝结水。147、单选在一般情况卜.，当电缆根数少，且敷设距离较长时，宜采用O敷设法。A.直埋B.隧道C.电缆沟D.架空正确答案：A148、单选一根电缆管允许穿入O电力电缆A. 4根B. 3根C.两根D.一根正确答案：D149、问答题使用高压电桥对电缆进行故障测寻，测得显示数值为42O%o0已知电缆全长为100o米，设A,B为电缆的两端，仪器放置在电缆A侧。问故障点位置离A端的距离为多少？设电缆故障点离开A端距离为1.x.'1.t=2×Ix0.420=2×1000×0.42=840（米）正确答案.答：故障点离A端距离为840米。，150、/选从安全技术方面，通常把对地电压在（）V及以卜.者称为低压A. 220B. 380C. 250D. 110正确答案：C151.名词解释漆包机正确答案：在金属线材表面涂覆绝缘漆黑并使之固化的机器。152、单选厂房内桥架安装的层间垂宜净距一般为O三oA. 100B. 150C. 200D. 300正确答案：B153、单选电缆沿沟内敷设时，其最上层横档至沟顶或楼板最小距离为O111.111.0A. 300B. 200C. 100D. 50正确答案：A154、单选一根电缆管允许穿入（）根电力电缆。A. 4B. 3C. 2D. 1正确答案：D155、问答题某次电缆中间接头制作，进行到电缆导体的压缩连接时，施工的小张发现没有相应尺寸的压接模具，于是他用一个比原用模具大一号尺寸的模具代替进行压接，压接后这个电缆中间接头将出现什么现象？正确答案：压接处将发热和不满足承受拉力值156、单选电缆管内径不应小于电缆外径的1.5倍，水泥管、陶土管、石棉水泥管，其内径不应小于OmmoA. 70B. 80C. 90D. 100正确答案：D157、单选在纯电容单相交流电路中，电压O电流。A.超前B.滞后C既不超前也不滞后D.相反180°正确答案：B158、单选对于被挖掘而全部露出的电缆应加护罩并悬吊，悬吊间的距离应不大于OO.1.5mB. 1.8mC. 2.2mD. 2.5m正确答案：A159、名词解释束线机正确答案：将若干根单线或股线以同一绞向和同一节距一次束绞成股线或线芯的机器。按Im转体每一转能形成的节距个数可分单绞（扭）及双绞（钮）两种类型。160、名词解释剥皮机正确答案：用模具将轧制杆材表面缺陷和氧化层刨去以取得表面光洁杆材的机器。单于于合于、大等符小I1.1BCD电缆管的弯曲半径应O所穿电缆弯曲半径的规定。正确答案：C162、单选电缆用绝缘材料一般分为（两大类A.均匀质和纤维质B.均匀质和木质C.纤维灰和橡胶质D.木质和橡胶质正确答案：A163、名词解释填充结构正确答案：很多电线电缆产品是多芯的，将这些绝缘线芯或线对成绩（或分组多次成绩）后，一是外形不圆整，：是绝缘线芯间留有很大空隙，因此必须在成绩时加入填充结构，填充结构是为了使成绩外径相对圆整以利于包带、挤护套。164、单选电缆导线截面积的选择是根据O进行的。A.额定电流B.传输容量C.短路容量D传输容量及短路容量正确答案：D165、名词解释星绞机正确答案：将四根绝缘线芯纹合成通信电缆星形四线组的机器。166、单选电缆常用的高分子材料中，（）字母表示交联聚乙烯.VB. YC. YJD. YJV正确答案：D167、名词解释镀银银机正确答案：在铜线表面上电镀银银的机器。168、问答题用一台变比为200V50kV试验变压器对电缆进行直流试验，低压端电压显示为150V,用万用表测试泄露电流，使用IOA档位，测得低压端电流显示为2.5,问此时，高压端试验电流电压分部为多少？UX=UH&，50000-200=250*150V×250=37500V37. 5kV×-53kVU1×I1.=U3×1.i,已知I产2.5×1O=25A-1.=（150X25）÷53000=0.Q7Q8A=70.811M正确答案：管，试验时高压造速版电压为5SkV,电流为70.8mA。169Z解释干燥浸渍罐正确答案：能使纸绝缘电缆芯实现干燥和浸琐处理的密封容器。170、名词解释丝包头正确
