电工电子技术基础 第2版 习题及答案 第七章 集成运算放大器.docx

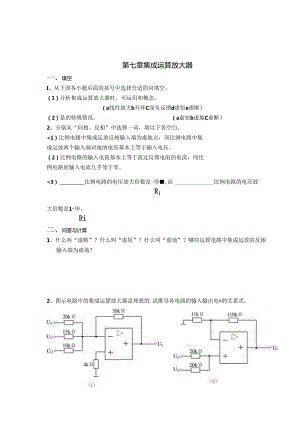

第七章集成运算放大器一、填空I、从下面各小题后面的括号中选择合适的词填空。（1）分析集成运算放大器时，可运用和概念。（a线性放大b开环C深负反馈d虚短e虚断）（2）是的特殊情况。（a虚短b虚地C虚断）2、分别从“同相、反相”中选择一词，填以下各空白。<1）比例电路中集成运放反相输入端为虚地点，而比例电路中集成运放两个输入端对地的电压基本上等于输入电压。（2）比例电路的输入电流基本上等于流过反馈电阻的电流，而比例电路的输入电流几乎等于零。<3）比例电路的电压放大倍数是-导,而比例电路的电压放R1大倍数是1+毕。Ri二、问答与计算1、什么叫“虚断”？什么叫“虚短”？什么叫“虚地”？哪些运算电路中集成运放的反相输入端为虚地？2、图示电路中的集成运算放大器是理想的.试推导各电路的输入输出电*的关系式。5)33kQO3kC27k112k三、知识雒接与拓展1、如图是-基准电压电路,Uo可作基准电压,试计算其调节范围。+30V2、如图是应用运算放大器测量电压的原理电路,共有05V,1.5V,5V,10V,50V五种址程，试计律RIR5的阻值.输出端接有量程5V,500A的电压表。3、如图是监控报警装置,如需对某一参数(如温度、压力)进行监控时，可有传感冷取得监控信号ui,UR是参考电压。当Ui超过正常值时，报警灯亮，试说明工作原理“第六章集成运算放大器一、填空1. (1)df1.1.e(2)a和b2. (1)反相；同相(2)同相：反相(3)反相和同相二、问答与计算1 .虚断：输入端电流趋近于零i.=i=0；虚短：输入端输入电压相同u+=u；虚地：u+=0,u=0,反相端为地电位，但反相端并未直接接地:反向比例运算、反相加法运算、积分运算时反向输入端为虚地2 .(1)Au=-RtR1(2)Au=1.+RR1
