永定河莲石湖工程施工组织设计.doc

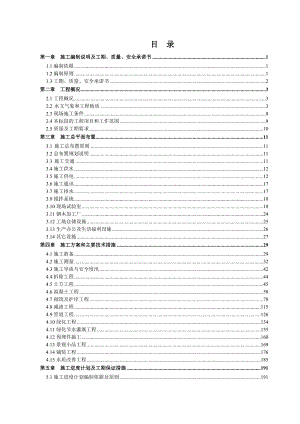

目 录第一章 施工编制说明及工期、质量、安全承诺书11.1编制依据11.2编制原则11.3工期、质量、安全承诺书2第二章 工程概况32.1工程概况32.2 水文气象和工程地质32.3现场施工条件82.4本标段的工程项目和工作范围92.5质量及工期要求10第三章 施工总平面布置113.1 施工总布置原则113.2总布置规划说明113.3 施工交通113.4施工供水123.5施工供电123.6施工通讯173.7施工排水173.9搅拌系统183.10现场试验室183.11钢木加工厂243.12工地仓储设施253.13生产办公及生活福利设施263.14其它设施27第四章 施工方案和主要技术措施294.1施工准备294.2施工测量324.3施工导流与安全度汛424.4拆除工程444.5土方工程454.6混凝土工程584.7砌筑及护岸工程784.8减渗工程1154.9管道工程1264.10绿化工程1344.11绿化节水灌溉工程1554.12预埋件施工1604.13景观小品工程1694.14铺装工程1764.15水质改善工程185第五章 施工进度计划及工期保证措施1915.1施工进度计划编制依据及原则1915.2承诺工程进度1915.3施工总体安排1925.4工程进度说明1925.5施工进度计划横道图及网络图1935.6施工进度的控制管理1945.7施工进度计划的实施1955.8保证工期主要措施198第六章 质量保证体系及措施2016.1质量目标2016.2质量保证体系2016.3关键工序质量控制措施2076.4质量管理及检验的标准2186.5质量保证技术措施2186.6主要分项工程质量控制程序223第七章 安全保证体系及管理措施2297.1安全目标2297.2安全管理组织机构及主要职责2297.3安全管理制度及办法2317.4安全组织技术措施2337.5重要施工方案的安全过程控制2357.6安全生产检查2457.7安全事故的处理246第八章 环境保护体系及措施2488.1环境保护体系2488.2环境保护目标2488.3环境保护措施248第九章 文明施工保证体系及措施2569.1文明施工目标2569.2组织机构2569.3文明施工实施方案2579.4文明施工考核及管理办法259第十章 冬雨季施工方案及度汛方案26010.1雨季施工措施26010.2冬季施工措施26110.3度汛方案262第十一章 项目组织机构、主要管理人员人员及劳动力计划26411.1项目组织机构26411.2拟投入的施工机械设备配置26911.3拟投入的主要质量监测设备表27111.4拟投入劳动力资源配置计划271第十二章 重大事故和突发事件处置应急预案27412.1现场突发事件的应急措施编制依据27412.2突发事故（危险）发展过程及分析27412.3应急预案的组织措施27412.4突发事件/事故处理应急原则27612.5医疗设施和急救设施计划27612.6突发事件、事故处理培训和演练27812.7触电事故的应急处理原则27812.8火灾的应急处理原则27912.9防汛应急原则28012.10高处坠落事故的防止对策28112.11倾倒、崩塌事故的防止对策28212.12脚手架事故的防止对策28212.13防暑降温措施28212.14传染性疾病的预防措施282第十三章 附图表284第十四章 信息管理28514.1信息管理目标28514.2信息管理措施28614.3竣工资料及施工记录的移交286第十五章 协调配合措施28715.1施工管理的原则28715.2协调组织管理措施28715.3施工总承包管理的方法28715.4协调管理287第十六章 职业健康安全体系及措施29016.1职业健康安全方针29016.2职业健康安全管理目标29016.3职业健康安全管理体系模式29116.4组织机构主要职责29216.5管理措施293后附图：施工进度计划横道图；施工进度计划网络图；临时设施布置示意图；护坡砼滑模初步设计图，护坡砼浇筑设备布置图。第一章 施工编制说明及工期、质量、安全承诺书1.1编制依据1、永定河莲石湖（麻峪京原铁路河段）工程施工第一标段招标文件、图册、招标文件补充文件、招标文件补充文件二；2、国家及地方有关水工施工规范、标准及法律、法规；3、我单位质量保证手册及程序文件；4、我单位同类型工程施工经验。1.2编制原则1、安全第一、质量优先原则坚持“技术可靠、措施得力、安全第一、质量优先”的原则，在安全措施落实到位、技术方案可靠、质量有保障、确保工程万无一失的前提下组织施工。施工中强化标准化管理，控制成本，控制工程造价；针对实际情况进行最优方案选取；在保证质量的前提下，合理安排进度，确保实现工期目标。2、科学配置、经济合理原则坚持“科学组织、合理配置、优化方案、节约投资”的原则，选派施工经验丰富的管理人员和技术人员。上专业化施工队伍，投入高效、先进的施工设备，匹配合理；对工程项目的关键工序进行多方案的比较、分析、确定。优化施工方案、强化质量管理、合理降低工程造价、缩短工期。3、合理布局、优质高效原则坚持“避免干扰、就近布置、方便使用、优化设置”的原则，在规定的施工范围内合理布置临时设施；积极贯彻执行ISO9001质量体系标准，推广、使用新技术、新工艺、新方法、新材料， 确保创优规划和质量目标的实现；积极推行较先进项目管理模式，调动现场人员积极性，确保优质高效的完成工程施工任务。4、均衡生产、确保工期原则坚持“科学管理、统筹安排、强度均衡、留有余地”的原则，合理安排进度，网络控制，搞好工序衔接，实施进度监控，确保实现工期目标。1.3工期、质量、安全承诺书根据本工程的特点、招标文件及有关技术规范的要求，对本工程的工期、质量、安全承诺如下：1、工程质量目标本工程质量目标承诺为：合格。2、施工工期目标本工程承诺工期为13个月，于2010年8月1日开工，于2011年8月31日竣工，2010年9月20日前设计湖面具备蓄水条件。3、施工安全目标本工程施工安全承诺达到以下目标：杜绝因工伤死亡和重伤事故，负伤频率控制在6以内。及时清除重大事故隐患，隐患整改率达到100%。不发生中毒和重大机械损坏事故及火灾事故。安全文明达到北京市“安全生产文明施工工地”标准。4、环保及文明施工目标以国家及行业标准为准则，坚持“均衡生产、文明施工、科学管理”为宗旨，指导工程建设。在实施过程中，所有施工作业人员挂牌上岗，施工标志齐全、美观，施工工艺科学合理，推进程序化、标准化、规范化作业。做到“工完、料净、场地清”。施工结束后恢复原貌，并做好相应的绿化工作，创建安全文明工程。达到“环保及文明施工工地”标准；达到本单位CI示范工程。5、环境及职业健康安全目标达到国家及当地环境及职业健康安全要求。认真贯彻执行本单位编制的职业健康安全体系文件，坚持“以人为本，科学管理；全员参与，重在落实；关爱生命，安全至上；防治污染，保护环境；遵纪守法，持续改进”的方针，明确施工项目部对职业健康安全有影响的从事管理、执行和验证工作人员的职业健康安全职责及管理机构；建立、健全安全生产责任制，确保责权明确，信息流畅通；相关人员依法根据明确的管理程序履行各自职责和义务。使所有影响施工现场安全文明施工的各类因素处于受控状态，保障施工现场作业人员的安全和健康。第二章 工程概况2.1工程概况永定河是海河水系最大的一条河流，流域总面积4.7万km2，北京境内流域面积约3200km2，占总流域面积的6.7%。永定河全长747km，其中北京段长约170km，流经门头沟、石景山、丰台、大兴和房山五个区。按河道不同特征和防汛特点，分为官厅山峡段、平原城市段、平原郊野段。平原城市段：从三家店拦河闸至南六环路，长37km，其间有城子沟、门头沟、高井沟、中门寺沟、冯村沟等支流汇入。此段河道已脱离山区而进入低山区及平原，河宽逐渐扩展，堤距5001500m，是首都的防洪安全屏障，西南五区规划新城位于沿河两岸，是城市发展的拓展区。上世纪八十年代后河道常年断流，扬沙严重，生态系统十分脆弱。永定河莲石湖（麻峪京原铁路河段）从中门寺沟下游700m（石电灰管桥上游550m）至京原铁路桥河段，总长为5.8km的河道生态修复。本工程位于门头沟与石景山区内。2.2 水文气象和工程地质2.2.1水文气象永定河上游有桑干河、洋河两大支流，于河北省怀来县朱官屯汇合后称永定河，注入官厅水库，纳妫水河后出官厅进入官厅山峡，至三家店出山后进入华北平原。地势呈西北高、东南低。该地势呈东南气流迎风面，每当夏季盛行偏南风时，由于气流爬坡，大部分降雨集中在山前山峡地区，造成暴雨强度由东南向西北呈递减分布。永定河官厅水库至三家店拦河闸以上为山区河道，至三家店出山以后为平原河道。永定河三家店以下主要支沟有城子沟、门头沟、高井沟、中门寺沟、冯村沟、小哑叭河等。该流域属温带大陆性季风气候，夏季炎热多雨，冬季寒冷干燥，秋季多风少雨，冬夏两季气温变化较大。以门头沟区为例，多年平均气温为11.7；年极端最高气温为40.2；年极端最低气温为-22.9。该地区日照多年平均值为2660h左右，多年平均水面蒸发量1000mm。极端最大风速约24m/s，最大冻土深在1m左右。据三家店资料统计，多年平均（19562000年）降雨量为612mm，降雨年际变化大，年内分配不均，主要集中在汛期69月，约占全年的80%左右。2.2.2工程地质下述的工程地质描述均摘录自本工程初步设计报告。这些是根据钻孔取样的数据做出的，只能作为安排工作的参考。永定河自三家店出山后，进入平原区，形成了广阔的冲洪积扇，构成了北京平原区的西北部分，地势较平缓，总体地势西北高东南低。莲石湖起点至白庄子段总体地势平坦，地形起伏不大。部分地段存在洼地，有地表水。白庄子至京原路段地形起伏较大，分布有大小、深度不等的砂石坑，京原路上游河道内面积较大的砂石坑底铺有防渗毯，部分出露地表地段防渗毯已破坏。该段河道常年分布有地表水，2009年11月，水面较大，水位较深；2010年6月，现因上游来水，水位明显下降，仅在砂石坑段仍存有地表水。场区主要分布地层为第四系全新统冲洪积卵砾石层，顶部部分地段覆盖薄层粘性土，部分地段其上分布有卵砾石填土、粘性土填土，部分地段分布有厚度较大的杂填土层，部分地段分布有粉煤灰层，揭露最大厚度4.0m。在京原铁路与河道相交处河道右岸外出露有蓟县系雾迷山组Jxw灰色、浅灰色厚层状燧石条带白云岩。在整个河道地表均零星分布有建筑垃圾、生活垃圾。1、地层岩性自上而下，具体描述如下：卵砾石填土层：成分以卵砾石为主，杂色，稍湿，中密密实。成份以火成岩为主，最大粒径50cm，充填物为砂、粘性土，夹有灰渣、砖渣等，部分地段砖头块、混凝土块等。局部地表分布有厚度不等的砂、粉土、粉质粘土填土，表层植物根系较多。主要分布在工程河道两侧地段，河道中乱掘地段、疏挖河沟两侧、穿河铁路、公路桥基处亦有分布。1粉质粘土、粉土填土：褐黄色，稍湿，中密，含大量植物根系。一般厚度0.20.4m，揭露最大厚度0.7m。主要分布在桩号6+6008+500右堤外卵砾石填土上。2粉煤灰层：灰色，稍湿，松散。主要分布在桩号9+0009+600河道中心线左侧一带，粉煤灰分布厚度大且成分纯，揭露最大厚度4.0m。在桩号8+9009+000河道中心线左侧一带亦大面积分布有该层，但与卵砾石层混杂，表层厚度最大1030cm。工程区地表普遍分布有该层，但呈零星分布，且厚度不大。3杂填土层：主要分布在京原路京原铁路一带及及京原路上游一带现状地表水分布地段。京原路下游京原铁路桥：由本次钻孔、探坑资料及现场开挖情况，填土成分大部分地段以粉质粘土、粉土、灰渣为主，京原路下游附近以卵石填土为主，夹有大小不等的混凝土块、砖块、漂石等，揭露最大混凝土块长2.5m，宽0.8m，厚0.4m，部分地段有集中分布的混凝土块、砖块、生活垃圾等，生活垃圾成分混杂。地表常见有建筑垃圾堆及生活垃圾。本次钻孔揭露最大厚度14.4m，揭露底高程56.2m。该区回填厚度较大，成分不等，建筑垃圾、生活垃圾分布具有很大的随机不确定性，其集中分布位置可能存在架空现象，回填层松散稍密，密实程度差，在荷载作用下或因施工不当造成局部渗水段可能产生不均匀沉降问题。在桩号5+800河道中心线左侧的中间地带出现有塌陷坑。京原路上游一带现状地表水分布地段：该区为原砂石场采砂石区，砂石坑最深处近20m，后进行了不同程度的回填，回填成分为开山石渣、建筑垃圾、粉煤灰等。整个工程区地表均分布有该层，交通方便地段分布多，其它零星分布。在左右堤坡、堤脚亦有分布。成分以卵砾石，混凝土、石块、砖块等建筑垃圾及生活垃圾为主。有很多混凝土柱、混凝土块、石块，体积较大，不宜搬运，见有最大石块为3.0m×1.8m×1.5m、混凝土块为3.2m×1.1m×0.45m、漂石65cm。卵砾石层：杂色，稍湿，密实，含大漂石，揭露最大粒径50cm。亚圆形，中细砂充填为主。该层局部地段夹有中细砂、粉砂层、砾砂层、粘性土层，厚度不等。该层揭露层底高程15.34m，揭露层厚64.4m。通过渗透系数试验，河道表层卵砾石层渗透性远小于本区域卵砾石层的渗透性。部分地段由于曾大量的开采砂卵砾石层作为建筑用砂砾料，并在河道中留有许多砂砾石坑，后期这些砂砾石坑多被用作堆放场进行了回填，回填成分以建筑垃圾、生活垃圾、筛分砂砾料的弃料即级配不好的卵砾石等为主。回填土的分布范围及深度具有不确定性。存在震陷可能性。场区无活动性断裂通过，为抗震有利地段。2、工程地质评价（1）渗漏场区地下水位埋深19.8022.60m，水位高程59.9466.91m（2009年12月）。工程区地下水位埋深较深。渗透分区区，场区地层岩性以卵砾石层、卵砾石填土为主，为强渗透性地层；渗透分区区为回填土地层，成分以粉质粘土、粉土、灰渣土为主，京原路下游附近以卵砾石填土为主，夹建筑垃圾、生活垃圾等，该区为中等强透水地层；渗透分区区，上部为粉煤灰层，下部为卵砾石层，粉煤灰层为中等透水层。建议湖区采取防渗措施。（2）渗透变形对于粘性土防渗体，当湖区蓄水后，水头较高时，防渗土体颗粒在垂直水头压力作用下，可能产生接触流失型渗透变形破坏，如渗透分区的区、区部分地段，造成防渗土体被带入下部的卵砾石中，造成防渗土体的破坏。当防渗体下部地基存在架空现象时，或当河道上游水库放水，水流渗透压力大于卵砾石层的允许水力比降时，水力会将卵砾石中的细颗粒带走，形成管涌型渗透破坏，造成不均匀沉降时，当湖区蓄水后，水头较高时，可能造成防渗体被击穿，从而可能导致防渗体破坏。（3）冲刷当河道上游水库放水，水量较大时，水体会对湖区的防防渗体产生向上的顶托作用，当达到一定的顶托力时，可能会造成防渗材料的破坏；同时水流会对湖区的防渗体产生冲刷作用，可能会造成防渗材料的破坏。（4）不均匀沉降工程地质分区A、B区，地层以卵砾石、卵砾石填土为主，部分地段存在卵石填土，物理力学性质不均一，可能存在不均匀沉降问题，可能会造成防渗材料的破坏，建议进行处理。（5）震动加密沉陷在卵砾石填土区及杂填土区，其物理力学性质不均一，结构松散，作为地基存在震陷问题，建议进行处理。（6）岸坡稳定、浸没湖区边坡或为河道两岸左右堤，或为人工缓坡，在本次湖区工程中对存在险工的右岸堤段也进行加固处理，因此湖区总体不存在岸坡稳定问题。湖区位于天然河道区，且地下水埋深大，入渗湖水直接补给地下水并向下游排泄，不存在浸没问题。3、地质情况结论与建议（1）根据中国地震动峰值加速度区划图GB18306-2001，场地峰值加速度为0.20g，相当于地震基本烈度为度，设计分组为第一组。（2）根据中国季节性冻土标准冻深线图，场区标准冻土深度为0.80m。（3）场区地下水埋深大，地层总体渗透性强，建议采取防渗措施。（4）场区大部分以卵砾石、卵砾石填土为主，部分地段存在卵石填土，物理力学性质不均一，可能存在不均匀沉降，从而造成防渗土体的破坏，建议进行处理。（5）京原路京原铁路一带，地层以粉质粘土、粉土、灰渣为主，京原路下游附近以卵石填土为主，夹有大小不等的混凝土块、砖块、漂石等，其厚度分布较大。该区回填厚度较大，成分不等，建筑垃圾、生活垃圾分布具有很大的随机不确定性，其集中分布位置可能存在架空现象，松散稍密，密实程度差，在荷载作用下或由于施工不当局部产生渗漏段可能产生不均匀沉降，从而造成防渗土体的破坏，建议进行处理。（6）场区由于河道常年断流，部分地段存在疏挖河道、采挖砂石现象，且河道内常有倾倒垃圾现象，后期又进行过数次河道平整，因此存在深度、范围不等的卵砾石填土、杂填土，其分布不规律，施工中揭露后应采取相应处理措施。（7）当湖区水头较高时，防渗土体颗粒在垂直水头压力作用下，可能产生接触流失型渗透变形破坏，造成防渗土体的破坏。 （8）当河道上游水库放水，水流渗透压力大于卵砾石层的允许水力比降时，会形成管涌型渗透变形破坏，造成地面沉降；水量较大时，水体会对湖区的防渗体产生向上的顶托作用，同时，水流会对湖区的防渗体产生冲刷作用，都可能会造成防渗材料的破坏。（9）在进行防渗处理时，应充分考虑卵砾石及回填成分对防渗材料的影响，以免造成防渗体破坏。（10）右堤基础加固段，表层分布厚度不等的卵砾石填土、杂填土，下部为卵砾石层，卵砾石层工程地质条件良好。（11）在京原路上游一带现存在地表水区域，本次未能进行勘探工作，根据调查，该区曾存在较深的砂石坑，后被石渣、建筑垃圾、粉煤灰等回填。该段铺设有防渗材料，并常年存有一定深度的地表水，未出现明显渗漏现象，因此，不存在不均匀沉降问题。施工地质阶段若出现与调查情况不符现象，应对不符地段进行补充勘察，以查明回填土情况。（12）工程施工中应加强施工地质工作，对新发现的回填土区进行一定的补充勘察工作，查明其范围、深度，以便采取相应的处理措施。2.3现场施工条件2.3.1交通条件1、对外交通条件工程沿线主要有巡河路、莲石路、京原路等多条社会道路河道现状宽度约300m，京原漫水桥可沟通河道两岸，交通条件较好。2、现场施工交通按合同规定负责修建从指定的场外公共道路至施工区的施工干线公路以及至各施工点的全部临时道路，并在合同实施期间负责管理、维修和养护道路，以及为满足超大件和超重件运输而必须采取的临时加固和加扩措施。修建道路要做好路基和路面的排水设施，进行洒水除尘，将施工作业产生的扬尘公害减少至最低程度。修建道路不应危害邻近道路两侧的农田和民舍，维护好道路两侧的开挖和填筑边坡。场内施工道路无偿提供给业主、监理及其他承包人使用。2.3.2施工临时设施用地根据招标文件专用合同条款4.4条规定：发包人负责办理工程范围内的占地，向承包人提供施工用地，提供的用地范围和期限在签订合同协议书时商定。2.3.3施工用电负责设计、施工、采购、安装、调试、管理和维修由发包人指定的主降压变电站输出端至所有施工区和生活区的输电线路、配电所及其全部配电装置和功率补偿装置。并按本合同通用合同条款第5.12款规定和监理人的指示，为进入现场的其他承包人提供用电方便。按自身需要，为本合同工程的施工和生活用电，配备一定容量的事故备用电源。2.3.4施工用水承包人负责提供本工程施工和生活用水，水质应符合混凝土拌和用水标准JGJ63-89的规定，按合同规定负责设计、施工、采购、安装、管理和维修施工区和生活区的供水系统，包括修建为保证正常供水的引水、储水、水处理和抽排水设施等。为进入现场的其他承包人提供施工和生活用水方便。向发包人和监理人提供现场办公和生活用水，包括引向办公地点和生活区的引水管路架设及其设备的提供、安装和维修等。2.4本标段的工程项目和工作范围完成永定河干流（11+4008+600）段生态修复土建部分内容。工程范围从中门寺沟下游700m（石电管架桥上游550m）至规划长安街西延线下游河道，总长2.8km的河道范围。主要工作内容：（1）石景山险工段及白庄子险工段右堤基础加固总长度1.6km。（2）右堤联锁板及大块楼板改造工程，长1.6km。（3）复合土工PE膜减渗，面积34.54hm2（4）膨润土防水毯减渗，面积13.11 hm2（5）复合土减渗，面积1.83 hm2（6）6个A型跌水：长约1080米；2个C型跌水：长约520米；（7）亲水平台QS-1: 1022.7平米，亲水平台QS-2: 3894平米（8）栈桥ZQ-1：2480.47平米，栈桥 ZQ-2: 729.27平米（9）平台PT-1：1392.33平米，平台PT-2：401.95平米（10）平台PT-3：1575.82平米，平台PT-4：867.02平米（11）3组C型滩地林荫停车场：约9600平米（12）下河坡道7800平米，一级园路约6000平米，二级园路约21620平米，三级园路约4626平米，四级园路约2197平米，下河台阶约1300平米。（13）滩地运动场：6个羽毛球场约3600平米，4个篮球场约1680平米，3个排球场约1125平米，2个沙滩排球场约3040平米，2个网球场约432平米，1个水景教育区约8650平米。（14）建设生态护岸总长约5.4km。（15）绿化面积：65.74公顷。（16）绿化配套节水灌溉系统。（17）左堤生态修复2415米，右堤生态修复2626米（找李启升或衣强）（18）建设水质改善系统，主要包括40台提水曝气机、2台太阳能曝气机、水生动植物及抑藻药剂投放等。2.5质量及工期要求质量要求：本工程质量要求为合格。工期要求：本项目计划于2010年8月1日开工，2011年8月31日竣工。总工期13个月，其中2010年9月20日前设计湖面必须具备蓄水条件。第三章 施工总平面布置3.1 施工总布置原则1、执行业主规划用地范围要求，所有的生活、生产临建设施、施工辅助企业及施工道路均按业主要求及业主提供的各种条件在指定的施工场地进行规划布置；2、临建设施的规模满足施工总进度及施工强度的需要；3、充分利用地形和区域条件，合理布置，在满足施工要求和方便施工的前提下，临时设施遵循集中、从简的布置原则，降低临时设施的费用；4、尽量利用永久性道路和交通设施；5、按国家有关规定要求，所有生活、生产等设施布置要体现安全生产、文明施工；各作业区和生活区的排水系统布置完善，废水处理和生活垃圾处理等环境保护措施可靠，避免施工对公众利益造成损害。3.2总布置规划说明根据招标文件有关条款，本工程施工用地范围在签定协议时再商议，因此本工程布置根据本工程规模及布置的特点、施工需要及进度计划安排，以及招标文件和补遗文件的要求确定。由于本工程两岸施工，结合本工程施工特点，本工程生活区、办公区、搅拌系统分别布置在两岸，考虑钢筋加工及模板加工量较小，因此综合钢木加工厂、试验室布置在右岸，用汽车运至另一岸进行施工；会议室、甲方办公室及样品间也设置在右岸办公区。具体布置待签定协议时确定，布置示意图见后附图施工临时设施布置示意图。3.3 施工交通3.3.1 对外交通工程沿线主要有巡河路、莲石路、京原路等多条社会道路河道现状宽度约300m，京原漫水桥可沟通河道两岸，交通条件较好。3.3.2 场内交通本工程沿河道的交通利用两岸巡河路，从巡河路至河道每隔500m修建一条下河道基坑的施工道路，路宽6m，为双车道。道路利用现状土开挖填筑。3.4施工供水根据招标答疑文件，施工现场发包人只提供临设地点生活用水的接点，其他由投标人自行考虑解决。本工程位于北京市石景山区，现场临设地点生活用水从甲方提供的接点引入。生产用水从附近已有的自来水管网接引，设置水表，定期交纳水费。在工程进场后立即与附近单位协商，尽快解决用水。根据我单位以往施工经验，施工供水主干管采用DN50钢管；生产、生活区各支管管径采用DN20钢管。3.5施工供电1、施工电源的提供根据招标答疑文件和招标文件，临设地点用电从发包人指定的接点引入，我单位负责从输出端至所有施工区和生活区的输电线路、配电所及其全部配电装置和功率补偿装置的设计、施工、采购、安装、调试、管理和维修。2、施工现场的供电布置本工程根据施工特点及招标文件要求，在甲方提供指定的主降压变电站输出端接引，并在两岸临设区内设置配电室；从变压器的低压侧引线至配电室，配电室内设一台总柜和电容柜(柜内作计量装置)，下设二级配电箱、三级配电箱及开关箱。场内线路敷设采用架空和埋地两种型式,将电源送至用电设备。架空线路采用12米混凝土电杆，过公路等特殊部位时采用15米混凝土电杆。3、备用电源的设置在左、右岸现场配电室内各准备一台120KW的柴油发电机，当系统供电前和停电时，供施工照明、排水及其它持续运行设备用电。4、供电系统的安装与调试（1）供电系统的安装：安装电气设备前各基础面及埋件施工、接地安装完成，设备到货验收完成，方可进行电气设备的安装工作。安装用设备及工器具配置表序号名称规格数量单位备注1汽车吊16T1台2水准仪1台3经纬仪1台4电焊机1台5压线钳4把6试验设备1套7常用工具若干套（2）人力统计工种人数工种人数电工6信号工2吊车司机2力工7（3）电气设备安装及试验验收：电气设备的安装严格按照设计要求、电气安全操作规程及有关规范执行。室外变压器的吊装就位由汽车吊来完成，配电所内高、低压柜运输到安装现场以后，汽车吊配合，利用滚杠、三角架及手动葫芦安装调整就位，之后进行配线连接，安装工作完成后，按技术文件要求中的有关规定进行现场试验。5、供电维护与安全施工现场内临时用电的施工和维修必须是持有上岗操作资格证书的专业电工完成。用电人员应掌握安全用电基本知识和所用设备的性能，使用设备前必须按规定穿戴和配备好劳保用品，检查电气装置和保护设施是否完好.严禁设备带病运转，搬迁和移动用电设备，必须经电工切断电源并作妥善处理后进行。施工电源低压侧范围内，凡可能受雷击的建筑物及易漏电伤人的电器设备均设置接地或避雷装置，定期派临时电工检查维修和管理。电气设备的安全运行与维护：（1）本设计的供电系统为TN-C-S系统，总配电柜以下为S段，施工或维修时必须遵守以下规定: 1) 由建设单位配电室引来的电源电缆的N线(工作零线)应先接在总配电柜的PE母线(保护零线)上，把总配电柜的PE母线与N母线，用不小于50MM2的铜导线短封。 2) PE线除在总配电柜处作接地外，还应在配电线路的末端处作接地，整个供电系统接地不少于三处，接地装置电阻不大于10W，做法见施工图册92DQ13. 3) 从配电柜馈出的配电线路始端N线，必须接在总配电柜中四极漏电开关的负荷侧，PE线接在总配电柜的PE母线，N线与PE线从总配电柜引出后严禁短路、混用。 4) 施工现场的用设备除按<JGJ46-88>第4.2.2条所规定的以外，所有电气设备的不带电金属外壳必须与PE线可靠连接。 5) PE线上不准安装开关和熔断器，不得把大地兼作PE线。（2）漏电保护: 总配电柜馈出的配电回路均设置了漏电保护器，漏电动作电流50MA，各用电设备的负荷开关均选用漏电开关，漏电动作电流30MA，实现两级漏电开关分级保护的要求。（3）现场电缆的敷设和防护措施: 1) 现场临时用电，主电源线电缆，分路电源电缆采用直埋地下敷设。 2) 敷设时应先检查摇测电缆的绝缘是否符合要求，实施敷设作业，待作业完成后，再次摇测绝缘电阻，合格后(大于10兆欧)再送电。 3) 电缆接头应牢固可靠，并做好绝缘包扎，保证绝缘强度.直埋电缆接头应引出地面. 4) 电缆的埋深距地面不小于0.6M，电缆上下铺100MM厚的细砂，上面盖砖用土填实，电缆穿越道路及热力管道等应做好防护处理. 5) 电缆进出配电箱处排列整齐有序，做好电缆头并固定在配电箱上.在固定支墩中加保护套管.（4）施工配电箱和开关箱的规定: 1) 施工用电采取分级配电，分总配电箱，分配电箱和开关箱三级设置. 2) 总配电柜设置在离电源较近处，分配电箱设置在用电设备或负荷相对集中的地方，分配电箱与开关箱的距离不得超过30M，开关箱和该箱控制的电气设备相距不得超过3M，在配电箱或开关箱的周围应有两人同时工作的足够空间和通道，不要在箱旁堆放建筑材料非杂物。 3) 现场动力配电箱与照明配电箱要分别放置，便于使用，如果用混和箱时要把动力与照明线路分开。 4) 开关箱应由末级分配电箱配电，注意开关箱内的控制设备不可一闸多用，每台用电设备应有各自的开关，临时用一会儿也要单机单闸，严禁用一个开关电器直接控制两台及以上的用电设备。 5) 配电箱的安装要端正，牢固，移动式配电箱安装在坚固支架上，固定式配电箱开关箱的下底与地面的垂直距离应大于1.3M且小于1.5M，过高或过低都不利于操作，移动式配电箱的下底与地面的垂直距离应大于0.6M且小于1.5M，铁配电箱的铁皮厚度应大于1.5MM。 6) 必须把配电箱金属箱体，金属电气安装极以及箱内电气不应带电的金属底座，外壳等作接地保护。 7) 配电箱内的电器应有长城认证标志，质量必须可靠完好无损。 8) 配电箱内应有电气系统图，各回路开关电器和电缆应有标牌注明回路或用点设备名称。 9) 现场人员比较多，配电箱的箱门要上锁，要有专人负责以防止非电气工作人员误操作，而且每个月至少要检查和维修一次配电箱，检查和维修人员必须是有北京市电工上岗证专业人员，有技术岗位证书，必须按规定穿戴绝缘鞋，绝缘手套，必须使用电工专用绝缘工具，在检查和维修各种配电箱时，应把前一级相应的电源断电并悬挂停电标示牌，一般情况下不得带电操作，以防出现意外情况。 10) 各种配电箱的常规操作顺序如下:送电操作顺序:总配电箱Þ分配电箱Þ开关箱;断电操作顺序:开关箱Þ分配电箱Þ总配电箱.注意如果出现了紧急情况，要按实际情况决断，不一定教条地按常规作法，其所以规定了常规操作顺序是为了避免影响其他设备已策安全，在施工现场当停电作业一小时以上时，应将动力开关箱断电上锁。（5）手持电动工具的技术措施 1) 手持电动工具的电源线必须按其容量选用无接头的多股铜芯线橡皮护套软电缆，其性能应符合国家<GB1169-74><通用橡皮护套软电缆>的要求，其相色分别用黄，绿， 红，黑代表L1，L2，L3，N线，而黄，绿双色线必须作专用保护线(PE线)。 2) 供手持电动工具用的开关箱内应安装短路保护，过负荷保护，漏电保护器，电动工具的外壳应做好可靠的接地保护。（6）电焊机注意事项: 1) 接线务必正确，焊件要和大地有良好的接触。 2) 手柄和电缆线的绝缘良好。 3) 电焊工要持证上岗，并经技术和安全考试合格后方可焊接，操作时要戴必要的防护用品。 4) 施工现场用电焊机应注意勿使火星引燃物体，电焊机附近不得存放易燃易爆物品。 5) 交流电焊机的变压器一次侧电源线不得大雨5M，在进线处必须设置防护罩，电焊机的二次线宜采用YHS型多股铜芯线橡皮护套软电缆，其长度不得大于30M。供电照明的安全运行与维护:（1）施工现场照明用电要求: 1) 照明线路要按标准架设，不允许采用一火一地接法，不准使用保护线作为供配电系统的工作零线，使用并要安装漏电保护装置。 2) 室内的灯具，线路的绝缘要良好，无破损，灯具距易燃物的距离应大于300MM，且不许使用卤钨灯。 3) 熟悉各路照明线路的配电箱盘及有关开关的位置，以便及时处理照明及人身触电事故。 4) 经常检查手持安全灯具的绝缘保护和连接导线，有无破损及使用现场的温度对于现场过于潮湿的场所按有关规定降低安全电压的等级。 5) 照明的灯具，线路，配电箱盘开关等均应由电气工长指派正式电工进行作业，非电工不得私自拆线，改线，加载和接线， 注意各种灯具的使用和现场的特殊要求。（2）电气设备操作与维修人员应符合下列要求: 1) 施工现场内临时用电的施工和维修必须是取得上岗证书的专业电工完成。 2) 用电人员应掌握安全用电基本知识和所用设备的性能，使用设备前必须按规定穿戴和配备好劳保用品，检查电气装置和保护设施是否完好.严禁设备带病运转，搬迁和移动用电设备，必须经电工切断电源并作妥善处理后进行。（3）预防电气火灾措施 1）截面和保护装置，杜绝线路过负荷使用。临时用电工程施工时要认真执行规范，正确连接导线，接线柱要压牢，压实，在每天巡查时，各个接线端子连接是否牢固，有无过热现象均列入必检内容。 2）现场中的电动机严禁超载使用，电动机周围不准有易燃物品。对本设计已选用的电缆以外的配电线路均应认真选择导线。 3）施工现场内严禁使用电炉子，使用碘钨灯时，灯与易燃物间距离不得小于300MM，室内不准使用功率超过100W的灯泡，严禁使用床头灯。 4）使用电焊机必须有动火证，并有专人监护。施焊周围不能存放易燃物，并备齐防火设备，电焊机要放在通风良好的地方。 5）存放易燃气体，易燃物仓库内的照明装置必须采用防爆型设备，安装必须符合有关规定。 6）配电，开关箱内严禁存放杂物及易燃物体，在每次巡检是进行清扫。 7）一旦发生电气火灾，首先应迅速切断电源，并按电气火灾灭火有关规定组织灭火。3.6施工通讯1、通信布置：与发包人和当地电信部门协商，在本标项目部申请设置1台HJD-20门程控电话交换机，各主要办公室、机房、车间、配电值班室、仓库、生产调度值班室、监理人、安装分包单位和发包人的办公室也各装设一部电话分机，形成全工区有线电话网络，以便直接调度和业务联系。为了便于施工区流动人员之间的通信联系，配置8部手提式无线对讲机，构成点对点的通信，以加强生产调度联络。2、施工区对外通信：工程施工区应建立与工程主要部门和外系统通信的对外通信电路，本标工程在施工项目部拟申请了2部对外通信电话和1部传真机以实现对外通讯联络。3.7施工排水本工程施工排水主要包括基坑的初期排水以及施工期的经常性排水。1、基坑的初期排水本工程现场查勘时，场内有局部积水，由于河道要进行减渗工程的施工，因此需将河道内已有积水清除。根据我单位以往施工经验，基坑初期排水设
