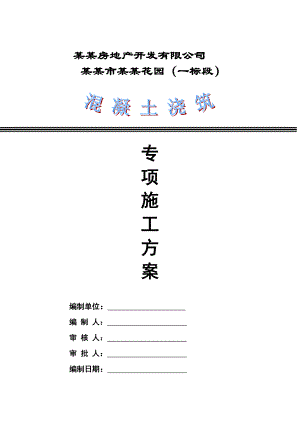

某某房地产开发有限公司 某某市某某花园（一标段）专项施工方案编制单位： 编 制 人： 审 核 人： 审 批 人： 编制日期： 目录.3 综合说明3 2.工程概况3 3.各部位混凝土强度表.4二、混凝土的作业条件4三.施工现场对砼质量控制措施.6 四、混凝土施工工艺6 1.砼浇筑前的检查事项6 2.砼的浇筑工艺3.基础浇筑7 4.柱、墙混凝土浇筑.7 5.梁、板混凝土浇筑.8 6.楼梯混凝土浇筑. .97.砼浇筑要点. .98.砼的振捣.9 9.砼的养护. .9一、工程概况1.综合说明本工程由某某房地产开发有限公司投资兴建，某某省建筑设计研究院设计，某某万安建设监理有限公司监理，天水金都建筑工程有限责任公司承建。 某某市某某花园位于某某市公园路和西关南路以西及体育场东路以北的用地内（某某市体育场旧址）。质量要求：严格按甲方提供的施工图进行施工，按照设计文件和有关技术标准、规范和合同规定施工，验收标准按国家颁发的建筑工程施工质量验收统一标准（GB503002001）执行，必须达到新竣工备案制的合格标准。2.工程概况工程项目由1#楼 、2# 楼、8# 楼、9# 楼、10# 楼、13# 楼和地下车库构成，其中1# 楼 、2# 楼、8# 楼、10# 楼、13# 楼均为地下1层地上28层框剪结构，9# 楼为地下1层地上16层框剪结构，地下车库 组成，战时为甲级核六级人防地下室。本工程结构形式为全现浇框架剪力强结构。本工程抗震设防烈度为8度，抗震等级为二级。住宅楼主体结构为框架剪力墙结构。基础形式为筏板基础，混凝土为FS102系列防水混凝土，强度等级C30，筏板厚度1.3米。本工程基础及主体钢筋混凝土结构主要采用商品砼进行浇筑，砼运输以罐车及地泵为主。材料供应及材料要求,结合本工程实际情况对其生产技术监控要求如下：1）、水泥水泥拟选用42.5R及以上的普通硅酸盐水泥或硅酸盐水泥，基础水泥采用普通硅酸盐水泥铝酸三钙含量5%。水泥进场时，应有出厂合格证或试验报告，并要核对其品种、标号、出厂日期。使用前若发现受潮或过期，应重新取样试验。水泥质量证明书中各项品质指标应符合标准中的规定。品质指标包括氧化镁含量、三氧化硫含量、烧失量、细度、凝结时间、安定性、抗压和抗折强度。混凝土的最小水泥用量300kg/m。2）、砂砂拟优先选用优质细砂。混凝土工程应优先选用粗中砂。对于泵送砼，砂子宜用中砂，砂率宜控制在40%50%。砂的含泥量（按重计），当混凝土强度等级高于或等于C30时，不大于3%；对于有抗渗、抗冻或其它特殊要求的混凝土用砂，其含泥量不应大于3%。3）、石子（1）、石子宜选用砾石为好。（2）、石子最大粒径不得大于结构截面尺寸的1/4，同时不得大于钢筋间最小净距的3/4。混凝土实板骨料的最大粒径不宜超过板厚的1/2。且不得超过50mm。对于泵送砼，碎石最大粒径与输送管内径之比，宜小于或等于1:3，卵石宜小于或等于1:2.5.（3）、石子的含泥量（按重计），当混凝土强度等级高于或等于C30时，不大于1%；低于C30时，不大于2%；对于有抗渗、抗冻或其它特殊要求的混凝土，石子含泥量不应大于1%。（4）、石子中针、片状颗粒的含量（按重计），当混凝土强度等级高于或等于C30时，不大于15%；低于C30时，不大于25%；对于有抗渗、抗冻或其它特殊要求的混凝土。4）、水：符合国家标准的生活饮用水可拌制各种混凝土，不需再进行检验。3.各部位混凝土强度表 6#楼砼强度表构件部位强度等级备注基础垫层C15BPB筏板基础C30-5.1米47.6米剪力墙、柱、梁楼板（C户型）C3547.6米以上剪力墙、柱、梁楼板（C户型）C30女儿墙拦板、现浇过梁C30构造柱C25楼梯同楼层梁板二、混凝土的作业条件1）、下达任务单时，必须包括工程名称、地点、部位、数量，对混凝土的各项技术要求（强度等级、抗渗等级、缓凝及特种要求）、现场施工方法、生产效率（或工期）。交接班搭接要求，以及供需双方协调内容，连同施工配合比通知单下起下达。2）、设备试运转正常，混凝土运输车辆数量满足要求。3）、材料供应充足，特别是指定的水泥品种有足够的储备量或后续供应有保证。4）、全部材料应经检验合格，符合使用要求。5）、搅拌站、浇捣现场和运输车辆之间用对讲机作为可靠的通讯联系手段。三、混凝土的质量控制措施检查项目试验方法检验次数备 注坍落度规范每班或每个配合比不少于一次遇外界影响需随时检验，供应量不足100m3时，亦做一次强度规范每100m3一次抗渗规范每供应一次做一次四、混凝土施工工艺1.砼浇筑前的检查事项（1）、砼浇筑前应对下列事项进行认真检查，确认可靠无误后，方可进行砼浇筑。（2）、机具设备：应按计划需要数量充分备足，并经试运转检查合格，同时配有专职技术人员随时检修。 （3）、预拌砼供应数量必须满足一次连续浇筑需求量，以免停工待料。（4）、为防止停电停水，在浇筑砼前应事先在现场贮备一定数量的施工用水，发电机应作运转检查。（5）、模板缝严密，支撑系统强度、刚度和稳定性经验收确认，应满足泵送砼的侧压力要求。模板应保持湿润，模内无任何杂物，并做好隐蔽工程验收。（6）、钢筋工程以及安装工程中的预留洞、预埋件等，应符合设计要求，符合施工规范要求，并做好隐蔽工程检查验收。（7）、安全设施和劳力配备应满足砼浇筑进行要求。（8）、掌握天气变化情况，加强气象预报联系，避免雨中浇筑砼，必要时，应事先准备好防遮盖材料，确保砼浇筑质量。2.砼的浇筑工艺（1）、浇筑前应对模板浇水湿润，墙、柱模板的清扫口应在清除杂物及积水后再封闭。（2）、混凝土浇筑的一般要求(a)、混凝土自吊斗口下落的自由倾落高度不得超过2米，如超过2m时必须采取加串筒措施。(b)、浇筑竖向结构混凝土时，如浇筑高度超过3m时，应采用串筒、导管、溜槽或在模板侧面开门子洞。(c)、浇筑混凝土时应分段分层进行，每层浇筑高度应根据结构特点、钢筋疏密决定。一般分层高度为插入式振动器作用部分长度的1.25倍，大不超过500mm，平板振动器的分层厚度为200mm。(d)、使用插入式振动器应快插慢拔，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实。移动问距不大于振动棒作用半径的1.5倍（一般为300400mm）。振捣上一层时应插入下层混凝土面50mm，以消除两层间的接缝。平板振动器的移动间距应能保证振动器的平板覆盖已振实部分边缘。(e)、浇筑混凝土应连续进行。如必须间歇，其间歇时问应尽量缩短。并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。问歇的最长时间应按所有水泥品种及混凝土初凝条件确定一般超过2小时应按施工缝处理。(f)、浇筑混凝土时应派专人经常观察模板钢筋、预留孔洞、预埋件、插筋等有无位移变形或堵塞情况，发现问题应立即停止浇灌，并应在已浇筑的混凝土上初凝前修整完毕。3.基础浇筑（1）、砼浇筑时要分层进行浇筑，每个承台一次性完成，浇筑采用斜面分层的方法，浇筑斜面坡度约为1:5。（2）、砼的泌水处理：对砼振捣中所产生的泌水，根据浇筑顺序，在合理的部位留设集水坑，砼泌水采用人工排除。同时用真空吸水膜吸除砼表面积水，增加砼密实性。（3）、砼表面处理：在砼初凝前，初步按标高用米长刮尺刮平，在砼初凝前采用铁滚筒纵横碾压数遍，再用磨平机打磨平整，经砼收水后，再采用木搓板搓磨，以闭合砼表面收缩裂缝，然后及时进行覆盖，保温养护。4.柱、墙混凝土浇筑墙、柱砼先浇至梁底，然后柱节点与梁、板砼一次性浇筑。由于本工程部分框架柱、墙、梁与板的砼强度等级不同，浇筑时应严格按照下图节点分清高低标号砼界限，分界处用快易收口网或加钢板网隔开，进行浇筑。砼供应必须连续，中间不得停歇，以避免冷缝的出现。柱梁砼强度不同时接槎示意图各层柱、剪力墙采用分层浇筑法，分层厚度不大于500，梁板结构，采用斜面分层浇筑法。为保证结构砼浇筑的整体性、连续性，浇筑过程中应重视浇筑接头的停歇时间，接头砼施工停歇时间不应超过砼的初凝时间。（1）、柱、墙浇筑前，或新浇混凝土与下层混凝土结合处，应在底面上均匀浇筑50mm厚与混凝土配比相同的水泥砂浆。砂浆应用铁铲入模，不应用料斗直接倒入模内。（2）、柱墙混凝土应分层浇筑振捣，每层浇筑厚度控制在500mm左右。混凝土下料点应分散布置循环推进，连续进行。（3）、浇筑墙体洞口时，要使洞口两侧混凝土高大体一致。混凝土振捣要均匀密实，特别是墙厚较小，门窗洞口结构加筋与连接交错钢筋较密的部位，应采用25振动棒，其它墙梁部位采用50振动棒，考虑到墙窗洞下墙体位混凝土封模后无法直接振捣，可事先将窗洞下口留成活口，待混凝土浇至该位置并振捣密实后再行封模和加固。振捣时，振动棒应距洞边300mm以上，并从两侧同时振捣，以防止洞口变形。大洞口下部模板应开口并补充振捣。（4）、构造柱混凝土应分层浇筑，每层厚度不得超过300mm。5.梁、板混凝土浇筑（1）、楼板的梁板应同时浇筑，浇筑方法应由一端开始用" 赶浆法"推进，先将梁分层浇筑成阶梯 ，当达到楼板位置时再与板的混凝土一起浇筑。（2）、楼板浇筑的虚铺厚度应略大于板厚，用平板振动器垂直浇筑方向来回振捣。注意不断用移动标志或插杆检查以控制混凝土板厚度。振捣完毕，用刮尺或拖板抹平表面。（3）、在浇筑与柱、墙连成整体的梁和板时，应在柱和墙浇筑完毕后停歇11.5小时，使其获得初步沉实，再继续浇筑。（4）、施工缝设置：宜沿着次梁方向浇筑楼板，施工缝应留置在次梁跨度1/3范围内，施工缝表面应与次梁轴线或板面垂直。单向板的施工缝留置在平行于板的短边的任何位置。（5）、施工缝用木板、钢丝网挡牢。（6）、施工缝处须待已浇混凝土的抗压强度不少于1.2MPa时，才允许继续浇筑。（7）、在施工缝处继续浇筑混凝土前，混凝土施工缝表面应凿毛，清除水泥薄膜和松动石子，并用水冲洗干净。排除积水后，先浇一层水泥浆或与混凝土成分相同的水泥砂浆然后继续浇筑混凝土。6.楼梯混凝土浇筑(1)、楼梯段混凝土自下而上浇筑。由于楼梯踏步采用封闭式模板，故在踏步面开门子洞。底板混凝土与踏步混凝土一起浇筑，不断连续向上推进。(2)、楼梯混凝土宜连续浇筑完成。(3)、施工缝位置：根据结构情况可留设于楼梯平台板跨中或楼梯段1/3范围内。7.砼浇筑要点（1）、浇筑竖向结构前底部应铺以50mm厚同配合比砼不放石子的水泥砂浆。竖向结构浇筑完成，应停歇12h经充分沉实后，再接着浇筑水平结构砼。（2）、砼浇筑时，应由专人观察，看护模板、支架、钢筋、预埋件和预留洞情况，发现移位时，应立即停止浇筑，在砼初凝前及时修整，待修整后再继续浇筑。8.砼的振捣（1）、振捣必须安排有经验的振捣手，挂牌定人定位，认真操作，明确责任。值班人员应做好详细记录。（2）、柱、梁采用插入式振捣器振捣，每一振点的振捣延续时间应使砼表面呈现浮浆和不再沉落为准。振捣交接部位砼时，应交叉振捣，以防漏振。振动棒的移动间距应400mm，振捣上一层砼时振动棒应插入下层砼内10cm，确保分层面结合紧密。板采用平板振捣器振平（板厚200mm时先用插入式振捣器振捣），然后用2米刮尺刮平，木抹子搓平。（3）、提棒操作应采取快插慢拔，振捣时间控制在1030S，以砼不在下沉，表面无泡为宜。（4）、加强结点处、转角处、钢筋密集处振捣，采用小直径振动棒，保证振捣密实。（5）、严禁用振动棒插入钢筋网，振动钢筋网来代替振捣砼。9.砼的养护（1）、在砼结构施工过程中，现场安排专职的砼养护工，对已经浇筑的砼进行养护。（2）、竖向结构拆模后，及时涂刷砼养生液养护。砼养生液应涂刷均匀，一般刷两度，两度涂刷方向相互垂直，不得漏刷。刷好养护液的竖向结构，两小时内不得有水冲刷，否则影响其成膜效果。（3）、筏板基础采用覆盖洒水养护与蓄水养护法养护。（4）、各层楼面结构采用洒水法养护，要始终保持砼表面湿润，养护时间不少于14天。（5）、重要构件，如消防水池等需37天后方可拆模，拆模后继续浇水养护，时间不少21天；大面积结构如楼板、屋面等可蓄水养护，水箱一类工程，可在拆除内模板后，待混凝土达到一定强度后注水养护。（6）、混凝土浇筑完毕后，应在12小时以内加以覆盖，并浇水养护。（7）、混凝土浇水养护日期，掺用缓凝型外加剂或有抗渗要求的混凝土不得小于14天。在混凝土强度达到1.2MPa之前，不得在其上踩踏或施工振动。柱、墙带模养护2天以上，拆模后，用棉布包住，浇水在棉花布上养护，以确保立面结构表面保持湿润状态。（8）、每日浇水次数应能保持混凝土处于足够的润湿状态。采用塑料薄膜覆盖时，其四周应压严实并应保持薄膜内有凝结水。
