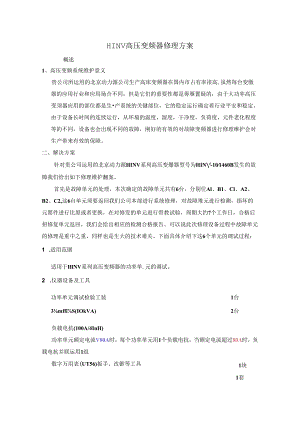

HINV高压变频器修理方案概述1、高压变频系统维护意义贵公司所运用的北京动力源公司生产高床变频器在国内市占有率很高,虽然每台变缴器的应用行业和应用场合不同，但是它们的重要性都是毋雁置疑的，由于大功率高压变须器应用的部位都是生产系统的关键部位，它的稳定运行确定着行业平安和稳定。由于设备长时间的连续运行，从环境的温度，湿度，干净度，负荷度，元件老化程度等的不同，设备也会出现不同的故障，刚好的有效的对故障变频器进行修理维护会对生产带来有效的保障。二、解决方案针对贵公司运用的北京动力源HINV系列高压变爆器型号为HINf-101460B发生的故障我们给出如下修理维护翻案。首先是故障单元的处理，本次确定的故障单元共有6台，分别位Al、B1、Cl、A2、B2、C2,这6台单元须要返回我们公司本部进行系统修理，对故障堆元进行检测，损坏的元罂件进行比原或者更换，在对修发的单元进行带教试验，周期大约7个工作日，合格后招修复单元返回，我们会给出相应的检测合格报告。可以说此次修理设备过程中故障单元的修理是重中之重，同样也是生大的技术难关。下面具体介绍下这6个单元的调试过程：1 .适用范圉适用于HlNV系列高压变频器的功率单.元的调试。2 .仪器设备及工具功率单元调试检验工装1台3mffiS(IOkVA)2台负载电抗(100A/4InH)功率单元额定电流V80A时，每个功率单元用1个负载电抗，当额定电流超过80时，负载电抗并联运用1组1块1套数字万用表(UT56)扳手、改锥等工具隔离示波器（TEKTpS2012,2根IKV探头，电流探头）1台钳形电流表（YF-800型）1块数字测温枪（RaylekMT）1个离心风机（130FJ10.5A85W苏州电信电机）1台风速仪（AM-4202）1块3 .调试过程进入电气调试阶段的功率单元应当通过装配检验，具有装配检验合格的质量跟踪单。电气调试过程分为调试打算、空载性能调试、空我高温老化和负载调试。4 .调试人员要求4 .1调试过程中应有2名或2名以上调试人员操作。4.2 调试人员应细致阅读S平安牛.产规程久CJS-HINV-16功率总元调试通用工艺和附：功率单元调试工装台运用说明书瓦并娴熟操作功率单元调试工装台。4.3 测试时请严格依据规定步骤和项H进行测试。4.4 调试人员操作过程中勿触及功率单元机壳。5 .调试打算5.2 工艺检查在功率单元每次上电调试前须要作工艺检查。5.2.1 螺丝案固检查功率堆元内半导体功率器件、电解电容器（组件）和结构件螺丝紧固合适，不得松动。5.2.2 检查导焦硅脂涂敷功率单元内半导体功率器件应匀称涂敷导热硅脂。5.2.3 接线正确性检查功率单元内连接线连接坚固，无受力脱落的现象。5.2.4 功率单元机箱内检查功率单元内部的接线固定合理，机箱内没有异物。5.2.5 耍动电阻检查功率单元中单元限制板的IGBT驱动电阻匹配符合11S-HIN-06IGBT驱动电阻器匪配通用工艺要求。三相进线图1功率单元和功率单元调试工装调试接线图5.2.6 空裁调试接线功率雎元和功率单元谢试工装空载调试接线见图1.输出不接电感负载。5.2.7 负喊调试接线功率单元输出和负载电抗接线见调试接线如图1,5.3 电路和机箱箱体间电阻检查运用万用表欧姆2M档，测量:功率单元的直流母线正极和机箱之间电阻值100KQ：运用万用表欧姆2M档，测量功率单元的直流母线负极和机壳之间电网值210OKQ;运用万用表欧姆2M档，量测总元限制板接机箱电阻的管脚和机壳之间电阻值2300KQ5.4 功率单元调试电压不同型号功率堆元调试额定电压的规定及母线直流电压欠压点和直流过压点见表1表1：功率单元电压等级沟通/直潦电(V)型号沟通输入(V)直流母线(V)直流欠压点(V)直流过压点(V)BN>-577/*5778005201100BW-75。/*721102052013006 .空或性能调试功率单元初次上电运用调压器升压上电的方法。6.2 功率单元上电延时功能测试用万用表检测功率单元正、负母线DC电压范圉，应为额定电压±2k单元限制板的电源指示灯限制0日色）和延时指示灯（VIO9黄色）应同时亮，延时约26杪,延时指示灯（YlO9黄色）应熄灭，以下单元限制板的指示灯如图2.功率单元状态和报警/故障1.ED显示功率单元正常，即只有电源指示灯ClIO绿色）亮。见图2功率单元指示灯图示单元限制板的指示灯标号、颜色说明：VlOl红色灯指小通讯故障：V102红色灯指小过压：V103红色灯指示旁通胜利：V104红色灯指示驱动故障：V105红色灯指示过热：V106红色灯指示旁通失败；V107黄色灯指小候相：V108黄色灯指示欠压：V109黄色灯指示上电延时：VllO绿色灯指示工作正常；6.3 母线直流电压显示功能测试功率单元与调试工装通讯正常。调试工装视窗限制器显示进入“功率单元电压”页面，读取母线直潦电压显示值，与万用表实测值误差范围应为±15丫。VlOl缸色VlCGfv1.dC-JVioaQy<VlO-I缸色<Ivrtr;Uy<,VtOGK1.y1CVlOTMCIW图2功率单元指示灯图示1.3 电压波形潴试设包工装视窗限制器“基本参数”页面的“基准电压”为550V,空载启动运行功率单元,运用示波器检脸功率单元空载输出的SPWM的电压波形，如图3。IQ0rraQBwoa：NamOh(xA。2-OHMOTime-18««YScaIe5C0VDr丫NsoXOOOkVXScaSmsDr×A10-100E«XSlw第(255)MewmimI(MkVMftmitn1Q4kV图3功率单元输出电压波形1.4 过焦故障和旁通功能测试功率单元运行，单手运用改推松开功率单元限制板上测温接线的螺丝，功率单元过热故障指示灯(Vlo5)和旁通胜利指示灯CIO3)应同时点亮，示波器或万用表显示输出电原为Ok工装视窗限制器显示过热故隙和功率单元旁通胜利.留意：此时功率堆元带电，操作要细致。测试完毕后，将螺丝拧紧。1.5 软相和欠压故障功能能试运用调试工装系统复位功能将功率单元复位。断开功率单元输入电源，功率单元先缺相报警，功率堆元缺相故障指示灯<V107)点亮，当母线电压接若下降至直流电压欠压点±15时，功率单元欠压报警，功率单元欠压故障指示灯(V108)和上电延时指示灯(V109)应同时点亮。示波器或万用表显示输出电压为O1.工装视窗限制涔显示缺相和欠压故障。不同型号功率堆元直流欠压点的数据见表1.1.6 功率单元通信测试（选项）运用调试工装系统星位功能将功率单元复位。功率单元停止运行后，拔掉调试工装限制器光纤通信的下行（主控发给单元）通信光纤头（灰色），单元通信故障指示灯（Vioi）应点亮。工装视窗限制器显示通信故隔。1.7 DC过压和功率单元旁通测试（选项）依据设计和工艺文件要求支配，技术人员指导下进行。运用调试工装系统豆位功能将功率单元更位°调整3相调压器,使得DC电压超过DC电压上限。功率单元过压故障指示灯（VlO2）和旁通胜利指示灯（VIo3）同时点亮，输出电压为0V,功率单元的旁通电路工作。工装视窗限制器显示过压故障和功率单元旁通胜利。不同型号功率单元直流过压点的数据见表1。1.8 功率单元旁通失败功能测试（选项）依据设计和工艺文件要求支配，技术人员指导下进行。功率单元上电前，功率单元限制板端子处断开旁路可控硅的门极驱动线，用绝缘胶带对导线（或工装线）作爱护。启动功率单元运行，按6.4项要求做功率单元的过热故障，过热故障指示灯（V105）和旁通失败指示灯（V106）应同时点亮，输出电压为O1.功率维元旁通失败。工奘视窗限制器显示过热故障和功率单元旁通失败.功率单元断电，功率单元直流母线完全失电后，豆原限制板端子处断开的旁路可控硅的门极驱动线.1.9 功率单元驱动故障测试(选项)依据设计和工艺文件要求支配,技术人员指导下进行。功率单元上电前，输出端接入负载和随时可执行短路动作的铜导线：操作功率单元进入运行，执行短路动作，功率单元聊动故障指示灯(Vioi)和旁通胜利指示灯(V1O3)应同时点亮，输出电压为0*功率单元的旁通电路工作。工装视窗限制器显示驱动故障和功率单元旁通胜利。留意：由于测试在功率单元运行中，输出短路，留意绝缘和平安。7 .空藏高温老化具体见GJS-HINV-18功率单元高温老林通用工艺B要求。8 .负就调试负载调试按图1接线。8.1 风机冷却功率单元的负载调试必需有风机冷却，要求风速411S,运用风速仪应在功率单元的散热器出风口测量.8.2 额定电流、运行温升泅试额定电流测试工装视窗限制器设定频率50Hz,她准电压设定为30Y,启动功率单元，从低向高逐步调整基准电床，使得蛤出电流达到额定电流，运行I分钟。通过钳形电流表和示波器视察功率单元输出电流，电i波形，如图4。8.2.2运行温升测试(测试正常后，运行30分钟。).8.2.2.1 温升测量方法功率单元在额定电流下工作，运用测温枪非接触测量。20.0meIOmrDabbc>.Nwne-InpvlACW-031M1TE9-1513«VSceie-50A/DmYAtm-OAXScote10rnVO”XAI0%-200XSg225(2S4)MdMmum-80AMiremum-60A图4功率单元输出电流波形8.2.2.2 温升计算记录室内温度，为温升计算运用。温升=被测元器件的温度室内温度。8.2.2.3 温升费量点散热器安装的功率模块（IGBT、整流桥、可控硅，电解电容，功率模块测量散热基板，基板和散热错的接合部或基板旁边的放热器：电解电容测量外皮。可测量的功率模块都要测量。同型号功率模块和可测量的电解电容只记录温升最高的数据。8.2.2.4 温升监测点功率模块，电解电容和其它器件的导线接线端子，电解电容的均压电阻,母线直流充电限流电阻（设计图纸上具有的）等，温升V+2CTC。正常运行时，湿度始终处缓慢上升中，温升测址时间30分钟“每5分钟测忒仔个温升测量点和温升监测点最高温度，计算各点最高温升，不得仃异常。起先10分钟后，记录计算的最高温升。起先20分钟后，记录计算的最高温升。起先30分钟后，记录计算的最高温升。在整个过程中，温升测量点功率器件温升+40'C,温升监测点温升V÷20'C,温升监测点每次也测量，没有异样不记录。共记录3次。8.4 过栽125%运行费试工装限制涔设定频率50Hz时，调整功率单元输入电压，从低向高逐步调整基准电压，使得功率单元输出电流达到125%额定电流，过栽运行1分钟后停止运行。在整个过程中，被测元件温升不得超过+,IOC。记录IGBT的最高温升。8.5 过栽150%运行潴试选项）依据设计和工艺文件要求支配，技术人员指导卜进行。测室IGBT温度V70C时，进行此项调试工作，否则，须要等待IGBT降温。工装限制器设定频率50HZ时，调整功率单-元输入电压，从低向高逐步调整基准电压，使得功率堆元输出电流达到150%额定电流。计时10秒停止运行。在整个过程中，被测元件温升不得超过+4（C0记录IGBT的最而温升9.调试完毕调试完毕后，填写调试记录。附：功率单元调试检验工装运用说明书1 .本工装适用于BM）-577/500（八）以及BMb750/400（八）以卜的功率单元调试检验。2 .平安留意事项：1）调试检验人员要经过培训后方可操作，调试检验单元时要细致负於：2）负齿测量的人员，必需佩戴平安防护用品：3）与调试检验无干脆关系的人员，要鹰开调试检验现场2M以外：4）功率单元断电后，等待电解电容放电完毕，功率单元的全部指示灯灭，再进行下一步操作.3,功率单元调试检验工装运用说明：功率单元调试检验工装布局图：见图1。1）视窗限制器限制电源合4）启动按钮7）电潦表高空开2指示灯灯亮代表总电源合5）停止按钮8）主控箱3）指示灯灯亮代表6）电压表9）总电源隔接线端子运用说明：见图2-J0变压器输出湍子接线图：见图34.测试步骤:D运用工装须要AC380Y外供电源（三相五线制），按要求接到进线端子上。2）输出访用750V耐压电缆，依据单元工作电用选择变用器输出端子连接到测试单元的输入端子上。3）接好主控箱到功率单元的光纤.4）接通工装限制器AC220V电源。5）功率单元上电：首先合总电源隔离空开，然后按4启动按钮听到继电潜吸合声音同时2指示灯点亮。6）设置参数：运用方法见视窗限制器，参数值见单元测试要求.7）运行打算：单元输出接示波器电压探头。8）运行观看电压波形是否正常，如发觉波形不正常应马上复位停机并切断单元的电源。9）功率单元负载运行：空载运行正常后，单元下电，待电容器放电后接输出电抗赛负载，散热落加风机散热：安装就绪后将测量电压、电流的传感器、示波器和万用表接好，上电运行。10）运行时留意电流状况，假如电流过大时，需紧急停机校对设贪参数是否正确,待问题查清并解决后方可接若运行。测试时应做好试验记录并细致填写测试记录表。以上便是此次单元修理的调试的过程，也是本次修理的核心内容，我们公司在修理调忒上始终做的都是比较细致的，每个返回须耍修理的单元我们会尽力将每个元器件都检测到，做到事无巨细，提高修理质量，降低客户的风险。再齐就是针对未损坏的单元我们会派遣专业的技术人员携带专业的技术工具进行现场测试，主要测试每个单元的输出波形是否良好，如有发觉问题我们将故障单元返回公司进行系统修理，大约须要2个工作日的现场检测时间。下面我要介绍下此次服务的其他维护措施和保障机制三、维护措施与保障机制1.维护措施（1）、灰尘及有宙物彻底清理，一二次接线检查。（2）、参数整定值测试及校准，部件保养。（3）,相应器件介电强度试验，预先知道器件损坏趋势。（4）、有寿命潺件测试，提前知道器件在相应环境卜.工作的平安运用寿命。2.保幽机制降低设卷故障率，提高设备稳定性，延长设备运行寿命，提高客户满足度。维护后的设备由于设备本身缘由3个月内出现故障，免人工费修理处理。四、维护内容1、限制柜(1)、主控箱全面清理，包括每块电路板的清洗成新喷三防漆，电源板每个电源模块输出电压及带我检测，主控箱风扇清洗。(2)、继电潘管脚清洗，底座接线紧固检查.(3)、P1.C输入输出端子接线检查，模拟输入输出线性检查。(旷2OmA与OroV信号源万用表)(4)、端子持接线紧固检杳。(5)、人机界面参数和检杳(6)、UPS检查，电池容量测试2、功率柜(1)功率模块测试及检查<l>s模块内部及散热片清理除湿除尘，电路板清洗及揖新喷三防漆。(2>、模块单元限制板及驱动板检测,包括轻过压、过压、欠压缺相、驱动等预设值测定及整定，驱动电路波形检测，板级电源模块输出电压检测及带载实力检测。(3>、电解电容的容值检测，均压性检测，检测数据出据相应检测报告。力、功率器件的特性检测及耐用检测，功率器件表面清理，以防爬电。(2)、功率相体检杳测试<1>、清灰处理，看柜体内环氧板有无积灰及爬电痕迹,模块导轨分别对地做绝缘及耐压测试，出据相应试验报告。(2)、模块输入输出电缆做绝缘及耐压试验，成验数据出据报告。3、柜门行程开关检查，开关应程定牢狂，不会误触发。(4),柜门港网检隹清理，由于多次清洗港网隔生和透风率降低，提示并建议用户购买新滤网。(5、柜内温度检测模块测试，看是否在相应报警温度报警.2,变压器柜(1)、变乐器二次接线检查，查看线圈及接线端子有无松动及变色。(2)、变压器一二次绕组绝缘及耐压测试，测试数据出据报告。(3)、变压器柜底风机检查，分压电阻消灰及阻值检查，限压板检查清理。(4)、柜内二次航空插头检杳。(5)、变压涔温控仪精度测试，并记录测试数据。(6)、柜顶风机开关或电机启动器检查测试.3、旁路柜(1)、柜内清灰处理。(2),刀闸机械结构检查，刀头松紧度调整，涂导电膏，刀闸协助开关楼查，触点清理，刀间耐压测试。(3)接触器协助开美检查，触点清理，次回路耐*试验,三相同期试验.(4)、柜内一次电缆耐压试验。4、变频器整体传动测试依据现场要求，对变频器的输入输出数字及模拟批点分别进行忒验应正确牢靠。五、仪器设备及工具序号名称规格或型号单位数量备注1便携式空压机SY601-24台12可调力矩电动J02-FF06台13示波器UTD2062CE台14模块测试工装台152500V兆欧表华仪H50台1序号名称规格或型号单位数量箸注6电容测量仪MT-4080台17带信号源万用表品牌：SZBJ型号：YHS台1吸尘器台19维护工具套110仪器箱个2II风速及温湿度测量仪12防静电手套套若干13电路板清洗剂瓶若干14电路板三防漆瓶若干15热成像仪台1六、不行抗力和不正值运用1不行抗力必需是指方不能预见、不行避开和并不能克服的事务,包括：自然灾难、地震、台风、洪水、海啸、火灾等：斗争或准斗争状态、恐怖活动、戒严、乱、罢工、行业组纷等。2由F上述不行抗力因素致使乙方无法在合同规定的时间内到达甲方故障现场，或致使甲方需配件不能按时到货，则此类延误将被视为不行抗力，乙方不担当违约出任，但必需设法刚好通知甲方。3在不行抗力事务结束后十日内，受不行抗力影响一方应以挂号或传真的方式将有关部门出具的证明送达至对方，否则对方可不予承认其遭遇不行抗力影响，并需担当违约责任。4如不行抗力事故的影响连续120天以上时，双方应通过友好协商解决本合同履行问题，并尽快达成协议。5变第器运用和维护应严格按说明书执行，不得使设备带故障长时间运行，若因运用错误而导致设备故障，乙方不担当责任。6由于上级电网问题造成的设备故障，乙方不担当任何贡任。7变频器在维保期间禁止改动内部及外部相关连接线以及变更变频器用途，因运用导致设备损坏,甲方自行担当修理费用。
