FH-9001输电线路杆塔倾斜在线监测系统用户手册.docx

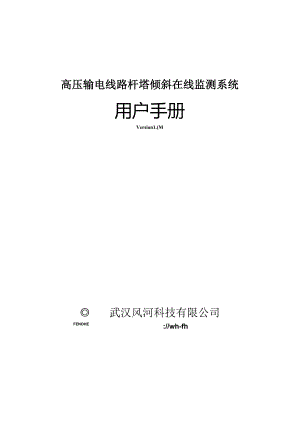

高压输电线路杆塔倾斜在线监测系统用户手册Version1.(MFENOHE武汉风河科技有限公司:/wh-fh书目书目1产品简介O2产品特性O3技术指标O4系统组成I4.1Ki测子站I功能说明I外部接口定义2机械尺寸542服务器55安奘与配置55.1 监测子站安装55.1.2 SIM«安装65.1.3 供电安装75.1.4 倾角传照器安装75.1.5 监测子站安装75.2 赛测子站配置IO通过帧角显控终剧按犍设跣参数IO短信设置赛测子站125.3 服务器安装13软件安装136运行136.1 前测子站13短信报警13短信杳询146.2 眼务器147Vf后眼芬16附录A产品问国报告去171产品简介武汉风河科技自主研发的FH-WXII型高压输电线路杆塔领料在我监测系统，利用最新的MEMS传感器技术和无线通信技术.对位于冰灾、雪灾、泥石流、山体滑坡多发区、煤矿采空区等不良地质区域内电线杆塔,进行双向倾斜角度（平行于线路方向和垂直于线路方向）实时监测.当杆塔帧料件度超过设定的阈值时，系统能够通过GSMJCDMRGPRS或3G网络刚好将顼/告警信息发送给监控中心，提示我路运行仇员人对找路运行状况予以关注并实行相应处置措施.该系统采纳太阳能电池板+而电池供电方式，安装便利，投入运行后，可使运甘部门刚好驾驭杆塔工作状况.以有效防止因杆塔做料而引发的事故.本设备也可应用于桥梁、大坝、建筑物等对象的陆斜监测.2产品特性 纳进口双轴MEMS传感器,测量精度h 自带日历时钟及大容显存储器，可本地保存来渠数据，并为采集数据标记时间微： 支持采纳手机短信进行数据杳泡、报警接收和参数设以； 田备低功耗液晶显示屏和限制按犍,实现本地显示监测数据和归位参数： 采纳太阳能供电系统供电，安装维护便利： 通信方式敏捷,支持ZiGBtEjWlFVGSMfCDMA/GPRS和3G悔第： 为工业缎产品，采纳防水金属外壳，适用于各种恶劣的气候环境： 系统采纳低功耗设计,米纳动态电源管理策略以满意节电要求： 支持受控采集和主动采集方式，可通过后台软件设置来样间隔（I分钟24小时）； 8备完善的后台软件，具有数据存储、历史数据查询、报表、打印、曲税图绘制等功能，可时杆塔状态进行趋势分析： 满意国家电网公司企业标准£怆电线路状态监测装置通用技术规范（Q/GDW242-2010）«3技术指标 做角测盘范阚：双轴±60°（可选±15°.±30'或±90"： 做角测fit误差：这±0.05'： 他角测量辨别率：±0。1": 工作环境：对度：-40r-+85rs相对湿度：WlO0%：大气压力：550hPa-1060hPa: 防护等级：1P65： 工作功耗：IW待机功耗W0.IW： 供电方式：太阳能+节电池或感应取电，输入电压+1224V: 电池运用商命：£3年,无外部充电时最多可连续供电30灭以上: £«：3kg；（不包含赤电池） 适用对象；IOKV500KV高压输电线跖，4系统组成本系统中若干监冽子站.太阳能电池板和服务器组成.如下图所示:太阳能电池板4.1监测子站4.1.1功能说明监测子站内置帧角显控终端、存储器、日历时钟电路、高精度双轴做角传感器（可外置、GSM/CDM&GPRS或3G网络通信模块、充电限制电跖、桁电池等，该设备具备以下功能；（I）主动按设定周期上传倾角数据；（2）实时响应服务器指令，上传实时数据和肯定范围内的历史数据：（3）具有失电数据爱护功能：（4）支持报警及报警阈值设定：（5）支持通信参数设定（更改及查询服务器IP、掂口、网址等）；（6） 支持密码设定、子站编号设定；（7） 支持校时刚好向杳询。4.1.2外部接口定义4.1.2.1新子站接口一接太阳能电池板一接倾角传感器图34.122便角显控终端接口SMA天线接口DC12V连接倾角传感器4.1.2.3 倾角传感器接口角传感器可以安装在监测子站机箱内.也可通过电缆引出.干脆安装到监测对取上.倾角传呼器与监测子站之间米纳RS485接口通信。另外监测子站还负责为帧用传感器供应电就,表2修角传NHf定义号引名称方向功能描述VCC+12V输入2GND地3485A1/0485总线A端4485B1/0485总规B端4.1.2.4 电池外礴口4.1.2.5 太阳能电源限制器外部接口工作模式数字1.ED显示轻触设置按键4-H-+光电池S*4.1.3机械尺寸赛测f站机箱：3(K)*160*4(X)mm悚知传感涔：IO7,5*45.5*28mm太阳能电池板：4.2服务器服务部署在远程监控中心.运行监控软件.通过IntemCt获得监测子站数据.监控中心对横向倾斜、纵向帧斜等状态参数进行数据存储、显示、统计报表并结合杆塔自身设计参数进行分析，完成杆塔帧斜的多参数预警功能.(1) 具有实时、定时自动接收监控子站采集的监测数据功能：(2) 具有远程设地数据聚集密度功能；(3)具有自动采佻时间，并能向监控子站发送对时吩咐功能：(4)具有终端设备工作状态监测功能：(5)具每报警提示功能：多种报警方式,报瞥信息发送到相关人员手机上(最多可发送到5部手机：(6) 报警提示信息将供应报警测点的精肯地理位置、测点名称以及木次报警的具体时间，同时在平面图上测点所在位置变成红色：(7)具有设备管理功能和存储服务功能：(8)对监测的数据进行统计、分析和情出,依据须要选择不同的测点、不同的时间段,将数据以各种报表.统计图、曲城等方式显示出来：(9)具有无限扩展功能：(10)各地市局的监控中心与省公司监控中心采纳有fc方式殂网，省公司监控中心可以干脆调用各地市局监控中心监测的数据，了解杆塔运行状况：(H供应对外数据接口，可以与其它MIS系统互联：(12操作简洁,界面美观。5安装与配置5.1监测子站安装监测子站连接示意图如下图所示:希电池监测子站+-485及电源线图8IUll子站连接示:图5.1.2SIM卡安装<1)将中国移动SlM卡放入监测子站箱内做角必控终端，如下图所示:1）如下图所示.用细小杆状物顶一下黄色按钮，SIMK卡槽将会弹出。2）将SIM卡装入卡槽。3）将卡梏塞回原处，5.2.2供电安装连接方式如图12所示.I、连接步骡见太阳能限制着运用说明书32、设置太阳能电源限制器工作模式为16,咸的八蓄电池在运用喊运输过程中不得赖斜或倒胤。2 .蓄电池存林超过三个月需进行一次补充电.对于运用过程中因各种缘由造成的亏电落电池,应刚好进行充电.以防止蓄电池磁酸盐化造成的性能下讲.3、因茶电池在充电过程中会产生辄氧气体,绝大部分气体会在电池内虻合成木,只有小部分气体会通过平安御排出电池外,许久会杼致电池失水。所以在运用了8-1。个月以后最好我也池经营店或售后极多卿点进拧加液维护.4 .虚电池不得接近明火或高国热源.不得将蓄电池根入火中或浸没在水中,严禁在阳光下干桅K晒或充电.5 .益电池不得放置在密用的容器中,应保持通风良好.6、如发觉蓄电池外壳裂开、漫潮时,必需更换常电池.7 .电解液为酸性港液,如沾到皮肤、衣物£,须马上用大地清水冲洗,严酸时须送医院治疗。8 .定期检查电源接线,防止松动,老化或松露在外.9 .2.3倾角传感器安装（1）做用传感器安装于被测杆塔杆塔中心线上，肉地面高度一般为杆塔高度的”3；（2）做角传感潺安装过程中可依据现场监测子站倾向显控终端显示角度假,调整角友及位山10 2.4监测子站安装（1）将监测子站安装在被测高压输电线路杆塔橙抱处，（2）将太阳能电池板线畿连接至监测子站相应接口（3）依据“QfGDW559-2010架空输电践路在线监测系统通用技术条件”的规定iM行侑Ij（4）适用对象为位于埃引采空区、沉降区：不良地质区段.如淞泥区、易滑坡风化岩山区或丘陵等在位置在杆塔：（5） 一个杆塔上安装I台监测子站.选择的安装位巴应不影响正常的输电线路检蟋维护工作：（6） 塔上安装饰便利监测子站的固定和整体角度调整；（7）安装时,采纳标准角度测出工具对监测子站安装角度进行预调整：< 8）监测干站的安装应整齐、坚固，有必要的防妒措施和防侨处理：< 9）为了防雷、防水和安装、修理便利，电缆应穿入电规管内：（10）电揽管沿杆塔杆件布线.固定间隔0.5m：电费不能架空架设：< 11）瞌测子站在防雷设施的有效宠护范眼内；（12）监测子站的机壳通过杆塔接地。< 2）将监测子站安装固定于杆塔上.具体步骤如下：I）将配套固定角钢与监测子站用螺丝上紧，如下图所示：2）面对被监测导级例.用的机配送的卡箍将上好角钢的监刈子站紧固在杆塔上，高度要与被赛测导线高度接近,如下图所示：角纲每龄N好固定2个卡装.栋个向纲与杆塔热定4个宏盛保证更加坚阖.5.2监测子站配置按下太阳能电源限制藉“SET”按钮,倾角显抄终端起先上电工作.粉角显控终端将持城显示的IQ秒如下图所示昌面,在此期间，按“菜单”按钮,进入参数设置界面.10kpCxvcOKM31.331?CMMftS-046S图9监测子站参数设置界面ip-：远程服务器IP地址”：（假如设区了网址,将显示网址）-Pt":远程服务器湘口号，那口号默认为5535:"Pd-:报誉周期：“RTeIZ短信报瞥手机号:,Clock"：日期时间，"MinX":X轴角M下限值:,MaxX":X轴角度上限值：44MinY":丫轴角M下限值:"MaxY':丫轴角度上限值：“AT”：曲界时的短信报警周期，堆位为分钟：（防止持续疑我报警,'Alarm"：短信报警开关：Y:允许短信报瞽；N：禁止短信报警：“1D”：设备褊号,首位为字符.后三位为数字：,CT,'三GPRS连接限制，Y：允许连接，N:禁止连接："CP"：与远程服务器通信怫议，可为-UDP"或叮CP'。5.2.1通过倾角显控终端按键设置参数设置远程服务器IP地址诳入参数设置界面后，1.按、键，选杼到rp”,按“确定”按钮，再按、Ai?,可变换IP地址，设定当前远程服务器IP地址.2、按“确定”键，保存当前设附，再按“菜单”按钮，光标返回到“IP"，按、Xt接存配置其他参数，或者再按“菜单”按钮，界面回到实时SX控显示画面.521.2设量短值报警手机号用户可设置最多5个电话号码，当f®角拉界时，监测予站拘向上述号码发送报警信息.进入参数设置界面后，1、按、键，将光标移到“RTcl”，按“确定按钮,进入短信手机号码配置界面，如下图所示.2,按、彼，选择序号，按“确定”键，光标将跳至手机号码上。此时，按、A谟选择手机号码位：按.键，变更手机号码数值。按“确定”键，保存当前设巴，再按“菜单”按钮，光标返回到上一级界面。图10621.3 设日期时间进入参数设置界面后，h按、键，选择到ICIgk”，按“确定”按钮，进入时钟配湿界面,2,参考“621.2设置短信报警手机号”621.4 设置数据发送周期进入参数设置界面后，I、按、键，选择到“pr,按、A键,增加、削诚时间周期，2、按“确定”键，保存当前设？1.5.2.2短信设置监测子站通过向监测子站发送短信吩咐.可以设置监测子站远程极务器域名或拧IP地址等参数.留意，以下吩咐都区分大小写！5.2.2.1 设域名语法：UR1.=举例:UR1.=Icnghckcji.xiq>.nct设置当前远程服务湍的域Z地址为UR1.=清除远程服务器域名，监测子站将改以IP方式登录.5.2.2.2 设置IP喑法：IP=*.*，*.设置后，设备秘重自，并尝试与IP为58.19.11.67的远程服务器连接5.2.2.3 设置报警电话号码语法：TE1.=*算其中：“”为H的电话号科#为存储编号，取值范阳为1-5.本设备共存储5个报警电话号码，一次编号为1-5留意,假如电话号码的首字母为0,则本设备将不会给该号码的电话发送报警信息.522.4设倾角门限语法：MinX=*MaxX=*MinY=»*»MaxY=*举例：MinX=-IOMaxX=IOMinY=15MaxY=15（中间有空格则将X轴报警下限设为/0°,上限设为10.Y轴报警下附设为-15°,上眼设为15°.5.3服务器安装软件安装数据库安装说明详见数据库安装用户手册3监控软件安装及运用说明详见软件安装及运用手册6运行6.1 监测子站监测子站上电后，其内置显示屏将显示如下信息：当前倾斜角度图IIJB*子站本地显示面当前ID号6.1.1 短信报警当监测数据持续越界也许So秒时,监测子站将发送报警信息给指定手机叮（附息监测子站参数设置中，短信报瞥功能应开启）,报警短信内容如卜例所示：A1.ARMID:T001XJ.25Y>0.98MinX:-15MaxX:15MinYi-IOMaxYHO懑思为当前报警设备编号为TOOh当前X轴为1.25度：Y轴为-0.98度。当前设备设网的X轴报警下限的为-15度，上限值为卜度;Y轴报警下限值为/0度,上限侑为IO度。6.1.2 短信查询6.1.2.1 短信查询数据用户可以通过任何一部手机发送短信-DDD"到监测子站杳询数据，监测子站回复的短信内容示例如下：DDDIDrT(K)IX:l.5Y:3.5MinX:-15MaxX:15MinY:-IOMaxYUO意思为当前报警设得编号为T(X)1:当前X轴为1.5度：Y轴为3.5度.当前设备设九的X轴报警下限值为-15度.1：限值为15度：Y轴报警下限值为-IO度,上限值为10度.6.1.2.2 短信查询设置参数用户可以发送短信“SSS”到监测子站时.子站将返回当前参数设置状况.6.2 服务器服务器运行软件界面如下图所示:3R12杆塔倾斜在线监视图可以对高乐给电线路赛测的各项历史数据进行查询,如图12、图13所示.S13历史数据曲线接图K14历史敷帚表格视图7售后服务本产品供应12个月的产品免的包修服务，终身保修,包修服务限于因本产品麻状问题造成的故障，不适用于其它因泰,例如接入不适当电源、运用不适当配件、不按说明书运用、非经木公司认可的修理和改造、错误运用或疏忽而造成损坏等，保住服务并不包括运输费及修埋人员上门服务费.产品返修程序：(1) 填写产品问魄报告表，并具体说明故障现象，以削减修理时间：(2) 请将产品当心包装好，附同何超报告表发送到武汉风河科技彳I限公司技术服务部,若需技术支持,敬请采纳以下方式与我Q联系：电话：.S92674O2.59267403传真：+86(027)59267406E-mail：supponwb-fh:/wh-fh.武汉风河科技有限公司保留在不事先声明的状况下对产品相关文档的修改的权利.附录A产品问题报告表客户名稼I公司名称I联系电话：传MEmanf购买日期，分期商；产品名称IS/N问应描述：（请尽收具体的描述发生的何阳.并把您所里见的仝部错误信息都具体列出
