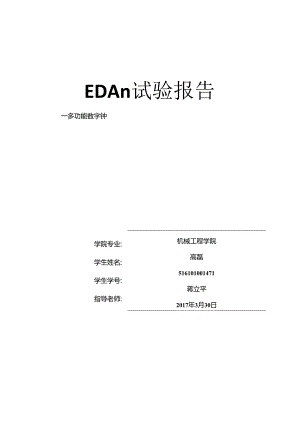

EDAn试验报告一多功能数字钟学院专业:学生姓名:学生学号:指导老师:交稿时间:机械工程学院高磊516101001471蒋立平2017年3月30日摘耍多功能数字时钟最基本的功能就是计时，即实现时和分的显示。在此基础上还要实现时钟的保持、闹钟、时间不准时的较时、秒表等一些附加功能。本次试验利用QUartUSiI9.1,结合所学的数字电路的学问，分析了多功能数字钟的设计要求、所需实现的功能，然后分析了实现每个功能所须要的基础模块，的终进一步分析了各种基础模块。在具体设计时，采纳的是自底向上的设计方法。目先设计各种其础模块，然后设计各种功能模块，最终进行综合设计。报告首先分析了数字钟电路的工作原理，其中重点说明说明各个子模块的设计原理、编译、调试与下载。关键词:数字时钟；QuartusII9.1：仿真AbstractMultifunctiondigitalclocktimingisthemostbasicfunction,name1y,theachievementandpointsdisplay.Onthisbasis,itneedstoachievetokeeptheclockalarmclock,thestopwatchandsomeotheradditionalfeatures,whencomparedwiththetimeallowed.ThetestusesQuartusII9.1,combinedwithIheknowledgelearneddigitaicircuits,analysisofmulti-functionaldigitaiclockdesignrequirements,toachievethedesiredfunction,thenanalyzestherealizationofeachfunctionmoduleneededbasisandthefurtheranalysisofthefinalavarietyofbasicmodules.Inaparticulardesign,itusesabottom-updesign.First,Idesignavarietyofbasicmodule,andthendesignavarietyoffunctionalmodules,compilethedesignatlast.Thereportfirstanalyzestheworkingprincipleofdigitalclockcircuits,whichfocusesonanexplanationofthedesignprinciplesofvarioussub-modu1es,compiling,debugginganddownloading.Keywords:Digitalclock,QuartusII9.1,SimulationIJ录1 .内容简介-1-2 .设计要求-1-1 .1设计基本部分要求-1-2 .2设计提高部分要求-1-3 .方案论证-1-3.1 脉冲发生电路-1-3.2计时电路-1-3.3清零电路-2-3.4较分电路-2-3.5保持电路-2-3.6报时电路-2-3. 7译码显示电路-2-4.电路各个模块设计-2-4.1 基本电路的设计-2-脉冲发生电路的设计-2-计时电路的设计-8-保持与清零电路的设计-10-报时电路的设计-11-译码显示电路的设计-12-消颤电路的设计-14-4. 2闹钟电路的设计-16-闹表较分较时电路设计-16-闹表比较电路的设计-18-5 .试验电路总图-18-6 .程序下载与调试-19-1 .1引脚安排-19-6 .2程序下载-20-7 .试验感想与总结-20-8 .鸣谢-21-参考文献-22-1、内容简介利用相关电学学问和QUartUSII9.1软件,设计个多功能数字时钟,使其具有00:00:00到23:59:59的计时功能,并且能够实现清冬、保持、整点报时、闹钟等附加功能，最终对其进下载运行。2、设计要求2.1设计基本部分要求：1、能进行正常的时、分、秒计时功能：2、分别由六个数码管显示时分秒的计时；3、Kl是系统的使能开关（KI=O正常工作，KI=I时钟保持）；4、K2是系统的清零开关（K2=0正常工作,K2=l时时钟清零）；5、K3是系统的校分开关（K3=0正常作，K3=l时时钟快速较分）：6、K4是系统的校时开关（K4=0正常工作,K4=l时时钟快速较时）：2. 2设计提高部分要求：1、时钟具有整点报时功能（当时钟计到59'53"时起先报时，在59,53”时报时频率为500Hz,59'59”时报时频率为IKHz,）；2、闹表设定功能；3、自己设定其他附加功能。3、方案论证依据要求设计出基木计时、秒表和闹钟，各部分通过模式选择开关进行切换。其中，基本计时部分设计校分校时保持、校星期、报时和清零等电路。秒表设计、消零和保持电路。闹钟设计定时、音乐电路。最终报时、音乐闹钟电路通过蜂鸣照输出，基木计时、秒表、闹钟电路在数码管动态显示。3. 1脉冲发生电路：试验中运用的震荡频率源为18MHz,而基本试验电路所需的频率为IKHZ.500Hz、2Hz与1Hz。因此,为了获得我们所需的频率,我们须要设计不同的分频器并加以不同的组合，这样就构成了我们的脉冲发生电路。本试验中，记时电路与较分电路用的都是IHZ的信号频率，消颤电路用的是2Hz的信号频率，报时电路用的是500Hz与IKHz的信号频率。3.2计时电路本试验的基本计数完成的是从00:00:00到23:59:59的计时功能。为产生秒位，须要设计一个模60计数器，给以IHZ的信号频率：由秒的进位产生分位，分位也是用的模60计数器：再用一个模24计数器时分位的进位脉冲计数，产生小时位：最终设计一个模7计数器，对小时位的进位脉冲计数，产生星期位。因此，整个数字时钟的计时电路部分共包括七位：星期位、小时时十位、小时个位、分钟十位、分钟个位、秒十位、秒个位。3. 3清零电路清零功能是通过限制计数器清零端的电平凹凸来实现的。只需使清零开关按下时各计数器的清零端均牢靠接入有效电平（本试验中是低电平）,而清零开关断开时各清零端均接入无效电平即可。3.4较分电路校分校时功能由基本的逻辑门电路实现。其基本原理是通过逻辑门电路限制分计数器的计数脉冲，当校分校时开关断开时，计数脉冲由低位计数器供应；当按卜校分校时开通时，既可以手动触发动身式开关给进位脉冲，也可以有恒定的IHZ脉冲供应恒定的进位信号，计数器在此脉冲驱动下可快速计数。3. 5保持电路保持功能是通过逻辑门限制秒计数器输入端的IHZ脉冲实现的。正常状况下，开关不影响脉冲输入即秒正常计数，当按下开关后，使脉冲无法进入计数端，从而实现计时保持功能。4. 6报时电路：整点报时功能可以通过组合逻辑电路实现。当计数器的各位呈现特定的电平时，可以选通特定的与门与非门，将指定的频率信号送入蜂鸣器中，实现在规定的时刻以肯定的频率进行发音报时。37译码显示电路:显示功能是通过数选器、译码器、码转换器和7段显示管实现的。因为试验中只用一个译码显示单元，7个7段码（4个用于显示时分），所以通过2片4选74153和一个7448显示译码器协作,依据计数器的信号进行数码管的动态显示。4、电路各个模块的设计5. 1基本电路的设计4.1.1 脉冲发生电路的设计通过分频电路将试验箱的48MhZ分成Ihz（为基本计时电路供应时钟2hz快速校星期、校时、校分，500hz、IKhZ为报时电路供应脉冲。（1）2分频电路设计2分频电路有一个D触发器和非门组成，当D时钟达到上升沿时，Q发生跳变，输出端频率为输入端的二分之一。.图4.1仿真波形结果:XMMflan»315075m»|Pw<<12"lrtf>130rHSrt15B5，取最高位Q,为计数器图4.3(2)10分频电路设计COUNKR601Yt1.1.二.=>÷¾r-10分频电路由一片74160和一个与非门得到图4.4仿真波形结果:：.，.】a，小.4MFTeBs150乃r*>Pqrr126mlid"Sz图4.510分频封装图10fp10fp<nIOfpoutrst4图4.6<3)Ik分频电路设计如下图:Ik分频电路是由3个10分频串联而成,图4.7仿真波形图:VdM，BQMaTeB15075fljr""zIfHrwWe32r$3图481000分频封装图:图4.9（4）24分频电路设计24分频电路是由2个74160十进制计数涔组成，一个计数器作为十位，由0计数至2,另一个作为个位，由0计数至9,通过与非门使整个计数器在由0计数至23时置位为0,如下图:图4.7仿真波形图:图4.824分频封装图:（5）脉冲发生电路24fp24fpin24fpout-CSt图4.9图4.10封装图:zongfpzongfpinIkHZ500HZWOHZ1HZ2HZ图4.11从上图我们可以比较清楚的看出，通过一系列分频器的作用后，我们可以大致将48MHZ的信号源频率，大体上分为1Hz,2Hz,100Hz,500Hz,100OIIze其中,Illzl2Hz用作计数与较分较时，500llz,100oHZ用作报时,100Hz用作秒表中的秒分计数频率。4.1.2计时电路的设计(1)模60计数器设计模60计数器是由两片74160构成的同步计数器。左边的74160为秒的个位,右边的74160为秒的十位。左边的74160从0000记到100l时，RCo为1,使右边的cl2打开，秒十位送一个脉冲信号计一，满意了逢十进一,由于秒的计数为从OO起先,F是当个位为9,十位为5时，即从00"59”时，满意60秒的要求，这时输出端OUt为1,代表满60秒向分进一。如卜.图：图4.12封装图如下:图中en为使能端,限制计数器的开启或关闭，cll与c12为异步清零端，低电平有效，Clk为时钟端，OUt为进位信号输出端，ql4.1为输出秒个位的4个二进制表示数，qh4.1为输出秒十位的4个二进制表示数。(2)模24计数器设计图4.15模24计数器所用的元件与模60计数器所用元件大致上相同，均两为片74160,且均为同步计数。左边的74160代表的是时的个位,右边的74160代表的为时的十位。当左边为3,右边为2时,满意0023这24小时的计数,同时通过id端将两片74160置零，以此完成模24小时的计数，如下图：仿真波形图图4.16封装图图4.17上图中，en为使能端，ell与cl2为异步清零端，低电平能有效，elk为时钟信号，ql4.1为表示小时的个位的4位2进制数，qh4.l为表示小时的十位的4位2进制数。（3）计时总电路的设计计时总电路是由两个模60计数器与一个模24计数器构成。从上到下，依次完成的是时、分、秒的计数，秒的进位OUl与分的使能端enm干脆相连，完成的是逢60秒分进一的计数原则。图4.18封装图:图4.19保持与清零电路的设计电路图如下:图4.20封装图如下:图4.214.1.4报时电路的设计当计时到59分53秒，59分55秒,59分57秒时,分别发出一声较低的蜂鸣声(500hz);当计时到59分59秒时，发出一声较高的蜂鸣声(IkhZ)。须要在某时刻报时，就在时刻输出信号1作为触发信号，选通报时脉冲信号进行报时,电路图如卜丁图4.22封装图如F：图4.23图中,ml4.1为秒的个位，sll,sl2分的十位二进制码中的四位数,sl3,Sl4为分的个位二进制J码中的一三位数,sh3与shl为时的十位二进制码中的一三位数.4.1.5译码显示电路的设计译码显示电路的原理图:24A4MUXU不vfnn7447计数状坤明a74138一日日B-B-日日图4.24显示电路主要由数据选择器74151、译码器74138、计数器、显示译码器7447和数码显示管组成计数器74161设计为模8的循环计数器，其输出既作为4片74151的限制端，又作为38译码器74138的限制端。当计数器计数到某一个数值时，四片74151同时选取对应位的输入组成计时器某一位的BCD编码,接入显示译码器7447,与此同时依据计数器的数值,74138译码器也通过数码管的使能端选择对应位有效，从而在试验箱上显现数据。扫描的频率为IKHZ,因为人眼的视觉停留，会感觉七个数码管同时显示。因为试验要求只用一个显示译码器7447,所以考虑用动态扫描故示法进行数据显示，即每次只显示一位，依据肯定的显示时间间隔轮番显示。每个显示位均为四位二进制数，所以须要4片数选器，要显示的位有时分秒6位(HH,H1.MH,M1.,SH,S1.),加上星期显示1位,最高空位为0,所以共8位。数选器的选择信号有三位，所以要用一个模8循环计数器作为数选器的地址选择端，供轮番选择带显示的数据，此外，还要用一个3-8译码器来选择数码管(DlG位)来显示对应的数据。试验电路图如下所示：“HI图425封装图如E：XianshiI.t.Jkhz.xs7.1J一一，ai:；IeSUItlI4.,11.iClK.result24.11.qs(4.en6.1suH34.-11.qsh(4.1jr-esult44.11qml4.1r-lesult5(4.11qmh(4.1Ji.Jsutt64.-1Jqhl4.1J一一J，AA1j-1qhh4.1iinst8>>图4.26消电路的设计消颜开关由D触发器构成，利用D触发器锁存开关的动作信号，并且屏蔽抖动，消颤电路如下：图4.27仿真波形图：“rggU第E图4.28Xiaochan图4.29将全部开关接入消顽电路后，可以得到消颤电路组，如下图所示:图4.30封装图如下:图4.314.2闹钟电路设计闹表校分较时电路设计电路图如下:图4.32校分封装图:图4.33(2)闹表较时电路的设计校时电路的内部结构与校分电路是完全一样的，这是由它们的工作原理相同。但须要留意的是，除了校时信号驱动若小时在计数外，还有来自59分59秒的自然进位信号，两者只要有一个满意即可。因此，我们还要添加一个与门与或门来表示，电路图如下：FCOUfOW吟COjmtir图4.34较时封装图：图4.354.2.2闹表比较电路设计电路图如下:图4.36封装图如b:aoXXsW>c'n'c'c'>xns>>xwaSrT<41outqE4.1SfTh41qm41shy1)<M413(4.1qhh(41图4.375、试验电路总图图5.16、程序下载与调试6.1引脚安排电路完成后点击工具栏中ASSignments,选择PinS进行引脚设置，管脚安排保存好后，选择ASSignmCntS>Device,点击ttDeviceandPinOption-"具体设置式如下：SgrATa*MP4c49>PhfiOiWny3SKedOMtea*Sfcc*tarcd<s<wSnttinc*<<Ul闻GEdFOenoe.0pw*r¾$4«9r9«CcndUneCon4onf6coewSrgCOATociSeftrQi.Ar*sSjrthtMSetviQi gwv Tw0AmSn9iAmUnDbAtwUN0MfT<ll1.o9cA4ow1.q9cA4cwInfeaf 5*MctSvftrPceyPce<ArtierSettngt图6.16.2程序下载图6.27、试验感想与总结在第一节课上，老师花了许多时间给我们讲解了QUartUS软件的运用，还布置了本周试验的内容与要求。之后的个星期里，我们自己设计电路、一步步的检查与操作，熟识了对QUartUS软件的运用方法，也渐渐驾驭了多功能数字钟设计的原理与思路。这次试验不仅仅是对以前所学数电学问的一次回顾，更是将所学的学问运用到实际当中去的一次实践。在起先设计分频器的初期，我就豆习了例如D触发器、74160等元器件的功能、作用，在计数器设计部分，白己又回顾了同步计数与异步计数的差异学会用已学器件设计不同模的计数器，起先的分频电路、加法电路很重要，我花了较长时间去设计连线，这也为之后能顺当显示报时计数打下了基础。试验中，第一次连好的电路难免会出错，每次下载时都抱有期望，但结果总是差强人意。其实，试验的目的不仅仅是要你驾驭、巩固所学数电的相关学问，更重要的是通过这一个多星期的学习、试验，你要在一次次的失败中总结教训，学会分析问题、解决问题，培育自己学习、分析、动手的实力，以便在以后遇到其他问题时也能通过自己的努力找到答案。我觉得这才是我所获最多的。此次试验，我受益匪浅，不但增加坚固r学问，还加强r动手实践实力；希望以后有更多机会。8、鸣谢在本次试验中，首先要感谢蒋立平老师蜴的具体指导，感谢一起做试验的同学的热心帮助。正是我们的共同努力，才能顺当的完成本次任务。参考文献1EDA设计试验指导书.南京理工高校电子技术中心。2周立功.EDA设计试验与实践，北京，北京航空航天高校。3蒋立平，姜萍，谀雪琴，花汉兵，数字逻辑电路与系统设计，电子工业出版社。
