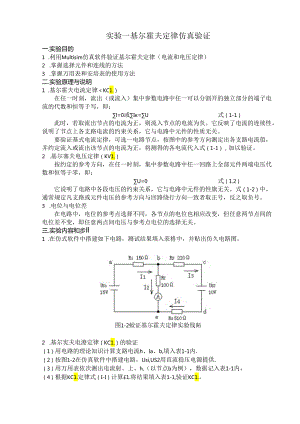

实验一基尔霍夫定律仿真验证一.实验目的1 .利用Multisim仿真软件验证基尔霍夫定律（电流和电压定律）2 .掌握选择元件和连线的方法3 .掌握万用表和安培表的使用方法二.实验原理与说明1 .基尔霍夫电流定律KC1.）在任一时刻，流出（或流入）集中参数电路中任一可以分割开的独立部分的端子电流的代数和恒等于写，即：l=0或I=U式（1-1）此时，若取流出节点的电流为正，则流入节点的电流为负。它反映了电流的连续性。说明了节点上各支路电流的约束关系，它与电路中元件的性质无关。要验证基式电流定律，可选一电路节点，按图中的参考方向测定出各支路电流值，并约定流入或流出该节点的电流为正，将测得的各电流代入式（1-1），加以验证。2 .基尔塞夫电压定律（KV1.）按约定的参考方向，在任一时刻，集中参数电路中任一回路上全部元件两端电压代数和恒等于零，即：U=0式（1.2）它说明了电路中各段电压的约束关系，它与电路中元件的性旗无关。式（1-2）中，通常规定凡支路或元件电压的参考方向与回路绕行方向一致者取正号，反之取负号。3 .电位与电位差在电路中，电位的参考点选择不同，各节点的电位也相应改变，但任意两节点间的电位差不变，即任意两点间电压与参考点电位的选择无关。三.实验内容和步Il1 .在仿式软件中搭建如下电路，测试结果填入表格中，并贴出仿久电路图。图1-2蛟证基尔霍夫定律实验线跖2 .基尔宪夫电潦定律（KC1.）的验证（1）用电路的理论知识计算支路电流h、la、b,填入表1-1内.（2）按图1-2在仿真软件中搭建电路，Usi,US2用直流稳压电源提供.（3）用万用表依次测出电流射、上、h,（以节点b为例），数据记入表1-1内，（4）根据KC1.定律式（I-I）计算£1.将结果填入表1-1,验证KC1.。（5）比较理论值和实验值。表I-I聆证KC1.实验数据I(mX)h(mA)b(mA)l理论值实验值3 .基尔霍夫电压定律KV1.）的验证（1）按图l2接线，UskUS2用直流稳压电源。（2）用万用表的电压档，依次测出回路I（绕行方向：bcab）和回路2（绕行方向:bcdcb）中各支路电压值,数据记入表1-2内。（3）根据KV1.定律式（12）,计算EU,将结果填入表12验证KV1.表1-2物证KV1.实验数据回路I(beab)Ubc(V)Uea(V)Uab(V)EU回路2(bcdeb)Ubc(V)Ucd(V)Ude(V)Ueb(V)ZU4.电位的测定（1）仍按图1-2接线。（2）分别以c、C两点作为参考节点（即Vc=O,Vc=O）,测量图1-2中各节点电位,将测量结果记入表1-3中。（3）通过计算验证：电路中任意两点间的电压与参考点的选择无关。四.分析和讨论1 .测量电压、电流时,负号的意义是什么?答：2 .计算表1-2中的ZU是否为零？为什么？答：3 .电路图
