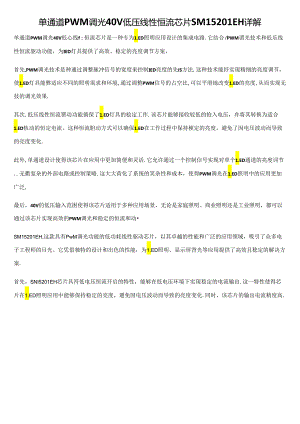

单通道PWM调光40V低压线性恒流芯片SM15201EH 详解.docx

单通道PWM调光40V低压线性恒流芯片SM15201EH详解单通道PWM调光40V低心线f：恒流芯片是一种专为1.ED照明应用设计的集成电路.它结合fPWM谓光技术和低乐线性恒流驱动功能，为IED灯具提供了高效、稳定的亮度调节方案，首先,PWM调光技术是种通过调整脉冲信号的宽度来控制IED亮度的先iS方法,这种技术能纾实现精细的亮度调节，使1.ED灯具能弊适应不同的照明需求和环境,通过调整PWM信号的占空比,可以平滑地改变1.ED的亮度,从而实现无技的调光效果.其次,低压线性恒流罂动功能倘保了1.ED灯具的桧定工作.该芯片能够接收较低的怆入电压，弁将其转换为适合1.ED轨动的恒定电流。这种恒流胆动方式可以确保1.ED在工作过程中保持梗定的亮度，避免了因电压波动而导致的亮度变化.此外,单通道设计使得该芯片在应用中更加简便和灵活.它允许通过一个控制信号实现对单个1.ED通道的亮度词节.无衢复杂的外部电路或控制策略.这大大荷化了系统的笑杂性和成本，使得PWM调光在1.ED照明中的应用更加广泛,最后，40V的低压输入范困使得该芯片适用于多种应用场景，无论是家庭照明、商业照明还是工业照明，都可以通过该芯片实现高效的PWM调光和稳定的恒流和动SM15201EH,这款具有PwM调光功能的低功耗线性驱动芯片，以其卓越的性能和广泛的应用领域，吸引了众多电子工程师的目光。它凭借独特的设计和出色的性能，为1.ED照明、显示屏背光等应用提供了高效且稔定的解决方案.首先，SNI5201EH芯片具符低电压恒流开启的特性，能够在低电压环境下实现稳定的电流输出.这一特性使得芯片在1.ED照明应用中能够保持稳定的亮度，避免因电压波动而导致的亮度变化.同时，该芯片的输出电流精度高.能够满足件种高精度电流需求的应用场电。TlFSW520ie<flWM*ffl在功能方面，5如5201印1内置了如丁端口高压驱动模块、>冏调光模块、过温保护模块以及恒流驱动模块。这些模块共同协作，使得芯片具备了强大的功能。其中，PWM调光模块通过DlM端口输入PWM信号，可实现65536级灰度调光功能，从而实现对1.ED亮度的精细控制。此外，过温保护模块能够在芯片内部温度达到过温保护点时，自动降低输出电流，从而有效防止芯片因过热而损坏，提升了系统的可靠性在电源应用方面，SM15201EH支持514OYdC的宽电压范围，使其能锅适应不同电源环境的需求.当YIN作为电源输入端口目VIN>9VUf,VDDM.7V且VDD支持最大输出电流W30m,这为MCU等设备的供电提供了便利。而当VDD作为电源输入脚时，VlN可以悬空或短接至VDD,进步简化了电源连接的设计。值得提的是，SM15201EH的输出电流可通过外接RExT电阻进行设置，范用可达20m650mA.这特性使得芯片能够适用于不同电流需求的1.ED照明应用，从而实现了更广泛的应用范围。此外，SM15201EH在稔定性方面表现出色。其内置.的恒流驱动模块能够确保输出电流的稔定性，避免因电流波动而导致的1.ED亮度变化。同时，过温保护模块能缈在芯片温度异常时及时响应，保护芯片免受损坏，从而提高J'整个系统的稳定性“总之，SMI5201EH作为一款带PWM调光低功耗的线性驱动芯片，在1.ED照明、显示屏背光等领域具有广泛的应用前景。其低电压恒流开启、高精度输出电流、强大的功能以及优异的稔定性等特点，使得它成为电了工程师们的理想选择。相信陨若技术的不断进步和应用领域的不断拓展,SV15201EH将发挥更加重要的作用,为人们的生活带来更多便利和美好
