T_YCST 002-2024 城市建设项目周边工程环境调查技术标准.docx

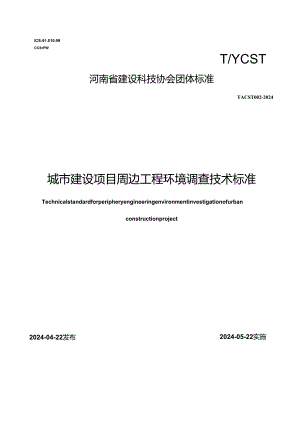

ICS:91.010.99CCSrPWT/YCST河南省建设科技协会团体标准TACST002-2024城市建设项目周边工程环境调查技术标准Technicalstandardforperipheryengineeringenvironmentinvestigationofurbanconstructionproject2024-04-22发布2024-05-22实施河南省建设科技协会发布河南省建设科技协会团体标准城市建设项目周边工程环境调查技术标准TechnicalstandardonperipheryengineeringenvironncnlinvesligalionofurbanConstnictionprojectT/YCST002-2024主痂单位：珏州市建设投资集团有限公司郑州大学批准单位：河由省建设科技协会施行日期:2024年5月22日2024郑州河南省建设科技协会文件他律科协（2024）15号河南省建设科技协会关于发布团体标准或城市建设项目周边工程环境调查技术标准的公告现批准由郑州市设投资拿BIlr及公沟、存州大学主的6市设目局边工眄Iltm技术标准）为河南技X团体烟t,在Smm化值息平台予以公开，标准号为：T/YCST002-20241202侔5月22日起在我*行.河南省建设科技协会2024年4月22日主要起草人员：汪洋宋建学代潞Mi通王小娜刘涵容焦龙强仝元通侯隹良翟永亮祁曲张W任少华耿永飞尚鹏E毕景以高民富王帅援龙沽薛新髀胡秀旗李斐王班东柳淼贾述里董科伟梁新涛郑仪贾承辉王一皓陈东辉苗悒丽张东煌刘远征梁少华姬淑超张瑜赵鹏飞蒋云胴审查人员：解伟吴纪东钱伟张景伟刘明林1MHi2术甯23 M*三34 M±I和环境调去4S地下工程环WM56工程环IINl充报告7IwRA工程环境”简况我9BmM目平tt三8B前IO附录C沏"目工环境地据图示例II附录DKueg（目边（构）筑物、市政线平位图示例2附录E械目Ji边（构）筑物、市政线制面位置图示例13本标准用词说明14条文说明151MN183答木规定194*±1程环SNME205地下工程环WiI充216工程环WW报告227果实地标注231总则1.0.1为完菩基本建设项目管理程序.规范项目实旗之前周边工程环境调荏工作,提升城市建设项目的安全性和经济性，控制项11实族及运行对周边建筑工程、市政堪础设施和社会生活的影响，保护环境，制定本阮准。1.0.2本标准适用于河南省城市规划区内新建、设建、扩建的地上、地下各类建（构筑物及市政基础设施工程实检前的周边工程环境彻查.1.0.3邻近工程为涉密项H时，工程环境调育按相应权属单位管理规定执行，1.0.4城市建设项H周边工程环境调查，除应执行本标准外尚应符合国家、行业及河南省现行有关法律、法规及标准规定.2.0.1城市建设项目urbanCunMniclionproject城市规划区内地上、地下建（构）筑物及市政基础设您建设项目.2.0.2调皆对软investigationobject城市建设项目实Mi过程中影响莅圉内的地上、地卜谷类建（构）筑物、市政基础设施等.2.0.3工程环境engineeringenvir>nn½nt城市建设项目周边影响范围内的地上、地下各类建（构）筑物.市政基础设施的空间位置及存在形态.2.0.4地卜.I：程环境over-groundconstructionenvirouent城市建设项目周边自然地面以上的工程环境.2.0.5胞下匚程环境Unde1.groUndconstructionenvlroomnt城市建设项目周边自然地而以下的工科环境.3基本规定3.0.1城市建设项目实施的，建设单位应组织完成周边工程环境调杳，并膨成相应调查报告。3.0.2周边环境月查范围为项目实施的影响范用,分为地上和地下两部分.地上调查范围为拟建工程所使用的各种机械设备运行覆盖区域加上安全防护距离所对应的平面范国.地卜冏查范围应根据工程地质条件、水文地质条件、支护形式、基础形式等综合确定，不小于基坑支护结何分布范困或基坑降水9致的沉降范树,包括旗坑本身及其周边不小于基坑开挖深度2倍的平面莅国，3.0.3周边工程环境调查可向调查对象权属单位及城市档案馆等部门查阅、收集有关的察、设计、施工、验收、维修保养等方面资料.3.0.4对于功能型要或可能发生次生灾害的各类建（构）筑物及地下市政基础设施,应通过踏勘、钎探、洛阳铲探挖、探地缶达扫描等与姣工图对比,确认其平面位园和埋深。3.0.5时于凿础资料缺乏或存有疑义的调育时象，应采取现场踏勘、钎探、探挖、探地雷达扫描等手段，15明其空间位沟及结构现状。3.0.6调杳对象存在沉降、倾斜、裂堤、沙漏等各种损伤或安全股患时,应保存图片及影像资料，4.0.1地上工程环境调传时型包括调农范附内既行建（构）筑物、桥梁、道路、广场、水体、架空管线、虫点保护文物、重点保护掖物等。4.0.2地II：程环境调查以调查对象原勘察.设计、施工.验收、维修保养和的资料查阅、收集为主，对于资料不详的应采用现场杳勘手段补充。4.0.3调百城市建设呼门周边地形、地貌、地发水汇流方向、历史积水深度、最深积水点位置等，为工程建设阶段地表水控制提供依据。当地衣水拟排入既有市政管网时，应火核氏行市政管规收纳新建JiiH地表水排放的能力，能力不足时应制订地面积水应急排放方案，4.0.4调农城市建设项目基坑各蚪曜所穿越的场地近代地友变迁过程，包括原自然冲沟平面位置、深度、回填材料、回填时间、回填方式等.4.0.5周边既有建（构）筑物应谓看其平面位置、基础理深、基础类型、结构类型、结构现状及既有损伤等.应调查周边既有建（构）筑物地下结构施工阶段基坑开挖边城、支护方式、回填材料及压实方式,当采用土钉、锚杆等超越基坑边线的支护方式时，应调查支护结构实际尺寸.4.0.6调直范围内的河道、湖泊、鱼埔等地表水体应确认其历史最高水位、常水位、水深、护岸、衬期、港漏等情况，杳明地表水体与拟建工程项目水力悌度岷系，4.0.7输电线路应调查线路名称、路由、电乐等级,荏明塔架（线杆）的平面位置、基础形式、理深、塔架高度，以及高压走廊宽度和悬垂最低点位置，输电线路悬垂最低点可采用悬高测量法测量其实际高度，4.0.8项目施工膨响范围内的城市道路、广场、草地等相应的使用情况.查明树木种类、高度、大风情况下的变位等基本情况.4.0.9应直明施工影响范用内易居易爆物品、危险化学品、放射性物品等存储设施的平面位置、结构形式、基础类型、埋深、结构现状.以及相应物质体Iih物理及化学特征参数.5.0.1地下工程环境调查对望包括对应范围内各类既有地下建（构）筑物、市政管线.以及。5.0.2地下工程环境门杳以网在对象保勘察、设计、施工、验收、维修保养资料资阅、收集为主，对于资料不详的地下工程宜采用现场查勘手段补充.里要及有次生灾害危险的工程宜采用探地价达等物探手段探测其平面位置及埋深。5.0.3各类地下工程环境调百均应查明权属单位、费任人、电话，以及权屈或位内部应急抢险队伍责任人及电话.&0.4应调查各类巾政管线施工工艺和方法、沟槽（隧道）开挖断面尺寸、回填范阚、I-I填材料及压实方式等.5.0.5雨、污水管（涵）应谓查确定下列内容：1管（涵）平面位置和标高、几何尺寸、结构形式、接头方式、流向、流1ft.隈土、建造年代、涔漏现状；2板杳井平面位巴和井口标高、井底标高；3湃（涵）涵及接头绝对变形和相对变形控制指标等。5.0.6供水、供暖管道应调宜确定下列内容：1管网形式,流向、管遒结的形式,接头方式、流墙、压力、建选年代、渗獭现状：2检查（一门）井平面位置和井口标高、井底标高；3管道及接头绝却变形和相对变形控制指标等.5.0.7燃气管道应两杏确定下列内容：1根据管道压力，查明相应安全保护范困、安全控制范附：2管网形式、流向、管遒结构形式、接头方式,IE力、建造年代：3依告（阀门）井平面位置和井口标高、井底标高：4管道及接头绝对变形和相对变形控制指标等.5.0.8地理类供电践路应调我确定下列内容：1路由、平面位置及高程、电压等级、建造年代、管道现状：2开关箱、核杳井、变形缝平面位置及高程；3管道绝对变形和相对变形控制指标等。5.0.9地理类通讯电缆应确定其路由、平面位商及高程、建造年代、套管现状；枝杳井平面位置及高程.5.0.10应调查拟建工程与地铁隧道水平、竖向间距，与地铁联络通道、出入口及风亭等各类辅属结构空间位置关系：地铁邮道、下站,各类辅属结构绝时变形和相对变形控制指标等。5.0.11调查拟建工程所临近的下穿陂道结构形式、平面位置及高程、变形绘位置、6ET之和方法、基坑支护方式、滑漏情况等.5.0.12相邻正在施工项目的基坑设计深度、支护形式、降水方式、地表水排放方向、出土坡道位置、揖载车辆通行线路、材料堆场位置及堆场荷载标准等基坑支护设计与梏工方案相关内容.5.0.13相邻正在施工项目主体结构施工情况,包括荔础选型、施工中振t、降水、振动等对周边的影响等.6.0.1工程环境调查报咨应包括文字描述、图件以及各类现状影像资料等。6.0.2工程环境调查筒况表宜按拟建工程平面布局，按照场时针方向，以列表方式依次介绍拟建工程施工影响他附内地上、地下建（构）筑物及各类市政管线与拟建工程的最小间距、权同单位、费任人、联系电话、应急抢修电话等（样式见附录A）.8.0.3.程环境调查报告文字说明宜按拟建工程平面布局,按照顺时针方向,依照单体顺序依次介绍地上、地下建（构）筑物及各类市政管线调查成果.6.0.4工程环境调食报？i图件可根据实际需要确定，宜包括以下内容：1项目平面位置图,标注本工程基础边线、基坑边线、建筑川培红线等（样式见附录B）:2项目工程环境地形图,标注周边地形、地貌、地表水汇流方向等（样式见附录C）：3项目周边地表新近填上分布图.标注周边挖填范附及深度等：4项目周边建（构）筑物、市政管线平面位置图,标注周边建（构）筑物、各类巾政管线与拟建工程平面位置关系（样式见附录D>5项目周边建（构）筑物、市政管i剂面位置图，标注冏边建（构筑物、各类市砍铃跷与拟建工程剖面位置关系（样式见附录E）：6Wl目周边土木工程活动分布图,标注周边各类建共项目位置及影口.6.0.5工程环境调查各类现状将做资料宜按拟建工程平面布网.按照顺时针方向依次编号，分别建立文件夹.存贮为电子文档.6.0.6影像资料拍掇时宜设置11期和时间水卬。6.0.7影像资料应可靠存贮，并保障数匏安全.7调查成果实地标注7.0.1建设项目开工前应实地更核地表以下的周边环境谓连对象平面位置和高程.处于施工树挡瓶恸内的调变对象,应将其平面位羽在地衣进行标示,同时标注深度：处于施工困挡范田之外的调停对象，应就其空间位制进行技术交底,7.0.2地下建（构）筑物应在地面对应位置标示其结构外边域位置.直线型结构外边线相邻两个转折点间或曲线外边线瓠氏每IOm至少设一个标志牌，标明建（构）筑物名称、权制单位、于任人及联系电话、顶面至地表距离等，距离标注精至0Olm,7.0.3各类市政管线应在地面对应位置标注其中心线走向.沿轴线方向每30m至少在轴线两僧标明管线结构边线位置.设标志牌标明管线名称、有无压力及压力大小、权属单位、贵任人及联系电话、管线结构上表面至地表距离等，用离标注精礴至0.01m,7.0.4各类标线、标志被损毁后应及时恢®.制定说明随着城镇化和社会经济生活的发展，城市规划区范围内地上、地下各类工程设施建设密度日渐增加，相互影响也日益严重。近年来，由丁项目实施前周边环境调杳工作不规范、不准确等，全国范围内新建工程项目损伤周边建筑及市政基训设施的事件摸有发生，有些甚至导致仃毒有害气体泄漏、燃烧、爆炸等次生灾古，造成严重的经济损失，甚至是影响社会稳定。木标准编制的目的就是在新建项目实施前，对项目所在地周边地上、地卜.既有工程结构物调查的内容、方法、成果表达形式及使用等进行规范，以提高新建项目的经济性、安全性，保护环境，保障正常社会生活秩序。本标准是根据河南省建设科技协会关于决定下达2023年第三批团体标准制定计划的通知（像建科协2023M6号）的要求编制。本标准编制组经广泛调查研尢，认真总结近几年来国内外工程实践经验，并在充分征求意见的提础上编制而成。本标准主要包括：1.总则：2.术语；3.基本规定：4.地上工程环境调查：5.地下工程环境调查：6.工程环境调查报告：7.调查成果实地标注：附录A：附录B：附录C;附录D;附录E.1 12 23 .本提定34地上！.环境调廉4地下>1>>>>>>>>>>>>>>>1>>>>>>>>>>>>>>>1>>>>>>>>>>>>>>>1>>>>>>56工程环9Htt报售77果实畦注8附量AiwwwHma*9mBIaM目平IKttKBBMi（）附录C拟建项目工程环境地形图示例Il附录D姒目周边（构）9M、布政线平位量图示例12用量E姒?（目局皿（构）就总、市政线位置图示例13本标准用词说明14条文说明15IMH83 ¥本加定194 MiI程环境*查205 下工程环SHtt216工程环««去报告227哂也果实地标注231 JBH1.0.1随着城镇化和社会经济生活的发展，城市规划区葩国内地上、地下各类工程设施建设密度日渐增加，相互影响也日益严生,近年来，由于项目实施前周边环境调查工作不规葩、不准谈等，全国范围内新建工程项目损伤周边建筑及市政敏设设施的事件廖有发生，有些甚至导致有毒有害气体泄漏'燃烧、爆炸等次生灾害，造成严重的纥济损失，甚至是影响社会稳定本标准第制的目的就是在新建项目实施前，对项目所在地周边地上、地下殴有工程结构物调查的内容、方法'成果表达形式等进行规楚，以提高新建项目的经济性'安全性，保护环境，保障正常社会生活秩序.3a*三½3.0.1住建部37号部令发布的£危险性较大的分部分项工程安全管理规定第五条规定：“建设单位应当依法提供真实、准第、完整的工程地质、水文地质和工程周边环境等资料”。因此，建设单位应开展或由其组织开展新建项目周边工程环境调查，并对调查成果负责.3.0.2地上调查范圉应为各类平面和竖向运输设备、安装设备等运转理盖区域，加上安全防护距离所对应的平面范围.岩土工程勘察规范:GB5002I-2001（2009年版）第48.3条规定：“勘察的平面范国宜超出开挖边界外开挖深度的23倍。在深厚软土区，勘察深度和范围尚应适当扩大.在开挖边界外，勘察手段以调查斫究,搜柒已有资料为主，复杂场地和斜坡场地应布置适的勘探点”。综合考虑城市规划区的岩土工程条件,本条规定：地下调查范围宜为工程项目基坑开挖深度的23倍。3.0.3周边工程环境调查以已有资料搜集为主，应当广泛收集勘察、设计,施工、验收、堆修保养等全过程资料.3.0.4-3.0.5由于许多工程在实施过程中存在位置偏差，竣工图并不能作为可靠依娓，对于功能特别重要，或是有可能发生次生灾害的工程，尚应当采取进一步的手段，探明其确切位置，谶免新建项目对这些结构造成损伤.3.0.6既有工程结构物本身可能存在各种报伤,周边工程环境调查应通过数码相机、数码援像机等手段，加注日期、位置等水印，记录新项目实施前这类结构物的实际状态，避免未来纠纷.4地上口1环境-充4.0.1项目工程环境调查应包括施工可能影响的地上、地下所有工程结构，应按周边工程权部单位分别进行调查.4.0.2周边工程环境调杳主要采取资料查阅和收集的方式，以减少投奥,对于原始费料不详，或者存在争议的工程,应通过现场勘查和测量手段补充调查。4.0.3工程项目地表水控制就是防洪排涝,施工前应根据地形、地貌等分析地表水汇流方向，计算汇水面积、汇水量，还要结合历史积水深度、积水点位置等确定拟建工程积水坑'排水管的位置,尺寸及排水方式等，同时，应复核既有市政管线收纳新建项目地表排水的能力，能力不足时应制订地面水应急排放方案，4.0.4在近年来城市化快速发展过程中，很多城市周边原有的荒地、自然冲沟等都被开发利用，而这些场地很多是采用以往旧城改造时的建和立圾和生活垃圾无组织填埋.这种新近沉积的杂填土地层，土体不稔定，容易因冲刷变形导致基坑坍堤等事故发生，因此新建工程需要确定近代地表变迁的过程，并建议相应的防控措施,4.0.5在城市化快速发展过程中，许多工程基坑采用土灯、t苗杆等支护方式，很多土灯和搐杆的长度会超出建筑用地红线，侵入相邻地块,当后续建设项目施工时，这些土钉和锚杆会形成地下污染物，对后续工程打桩、松坑支护等造成严市影响，因此，工程实施前应调查相关内容。4.0.6新建工程基坑变形会导致相邻水体围护结构变形和破皴，冲刷基坑，因此要查明地表水体基本状态，另外，还需要调查地表水体与拟建工程之间水力悌度联系，为新建工程的降水设计提供依据，4. 0.7新建项目周边的高压输电线路往往负担看城市某一区域的供电.新建项目基坑开挖，如果造成钱杆或塔架变形，影响输电和供电，将会造成较为严肃的社会冲击。另外，旅工过程中，工程机械应该与高压线路保持水平,竖向安全间生，需要提前用悬高测量的方法测线路的悬垂最低点实际寓度,5. 0.8在城市密集区，特别是商业密集区，新建工程的塔吊等设备往往在班有城市道路,广场、草地上方运行,这种条件下要做好既有道路,广场、草地的安全防护，井对树木高度，以及在大风情况下的变位情况作出调查和判断，睡免检工机械投伤周边既有工程结构物或植被，保障城市居民正常生活。4. 0.9当新建工程项目造成周边危险化学品等仓储类结构损伤时，往往造成严至的二次灾需，造成更大的社会影响，因此实施前应调查这类工程结构的基本情况，并对有毒有害物质的物理、化学性质进行详细调查，为应急预案制定和防灾救灾提供基本依据.5地下工程环境*5. 0.1随君诚市地下空间的绰合利用的进展，地下工程的种类也越来越复杂，分类标准也越来越模糊，例如城市地下隧道、地下人防工程等不能归入简单地归入地下建筑或市政工程。本标准判按工程习惯分类方式列出.5. 0.2环境调查的主要方法是收集、对比、核实、整理既有资料，并不以现场补充勘查为主要手段，但是对于原始信息不完整,特别重要或有次生灾害危险的工程,宜采用现代物探手段准确探查及平面位置和高程，避免新建工程损伤、破坏既有工程，造成灾难性后果.5. 0.3新建工程除受到相邻既有工程结构物轮廓线尺寸范围内的结构体影响以外，既有工程结构物施工方法，如放坡开挖、土钉支护、桩锚支护；或者各类管设的明挖欺作'顶管施工、盾构法施工等等均都会对周边土体造成影响，所以需要了解沟槽的开挖方式,断面尺寸、回填土的范围和回填施工技术等，这也为新建工程支护方式的选择提供依娓.5. 0.4各类不同的地下结构物其材料,接头形式、变形容许参数等各不相同，其内部传摘的物料性能也有不同，因此相应抢险各具特色，需要了解权属单位责任人及抢险队伍责任人电话，以实施专业类抢险，控制次生灾害发生,蔓延.5. 0.5由于雨水、污水管线是树状结构，从毛细端到干管,主干管，不能形成回路，并且通常不设阀门，一旦雨污水管线发生渗泯、破断外溢，实际上无法控制，因此，雨污水管线是地下结构中危险程度最高一类，应制订专门的防护措施，5. 0.6供水、供暖、天然气管道等，通常是网状结构并设有控制阀、检查井。这类工程要灌确标定检查井、阀门井的位置，在紧急情况下可以切断物料来源，控制灾难范困，溺免次生灾害发生.6. 0.7地埋类供电线路通常设有防护铠甲，或放置在电力隧道内，因此应确定电力隧道的平面位温及高程，并根据电压等级不同，确定戏路外包结构的绝对变形和相对变形控制量，为新建工程基坑支护设计提供依据.508地埋类各类通讯电缆通常有较高的容许变形，但也需要确定平面位置及高程，军用光缆应按相关要求，严格保护。5.0.9G郑州市轨道交通条例故定：轨道交通沿线设立控制保护区和重点保护区，控制保护区和支点保护区楚国包括地下'地表和地上.大体上来说，地下车站和陛道结构外边线外侧50米内为控制保护区；地下车站和隧道结构外边线外恻10米内为百点保护区，进入轨道交通保护区的拟建工程，其基坑支护形式、降水方式等均应经过地铁保护管理部门的专项审查。5.0.10新建工程邻近下穿隧道时，应确定隧道变形继位百.变形缝是渗漏的主要部位。新建工程应完芒对下穿陵道的保护措施。50.11相邻地块的基坑如果正在施工过程中，其基坑支护方式'降水方式对拟it工程有重要影响。相邻基坑的出土坡道、空载车辆通行路线等影响本基坑支护设计地面超栽取值,应调查.5.0.12相邻工程项目主体结构的必础形式对新建工程也有影响，如静压管桩、CFG机施工等会引起深层土体水平位移和地下水超孔隙水压力升高，对新建工程有明显影响，这些都应该是周边环境调查的内容，6诩环境去报告6.0.1为保护周边工程环境，避免灾害和次生灾害发生，明确责任主体，需要在拟建工程实施前完成工程环境调查报告.6.0.2工程环境调查报告的文字总说明是报告的提纲和骨架。为保证查阅方面'不遗海、不重£,宜以新建工程为叁照，按顺时针方向以列表方式依次编房，介绍每个方向上的地上、地下建（构）筑物和市政工程基本信息。6. 0.3工程环境调查报告的文字描述应详尽、准确地介绍相邻建（构）筑物和市政工程情况。为保证查阅方面、不遗漏,不重复，调查报告已按照顺时针方向依照单体项序依次介绍。6.1 4图形是工程师的语言，图形上的尺寸标注可以准确表达空间位置关系，是后续新建工程露坑支护设计、基础选型、旅工平面布置的基本依据，可以为出土坡道、塔吊、临时堆栽布置等提供依据，应详尽、准确.6.2 .5为方便查阅工程环境调查中的各类现状影像奥科，宜以新建工程为参照，按顺时针方向将相邻工程结构物依次编号，分别建立文件央，存储电子文档，6.0.6为避免纠纷，并作为损伤判定依据，现状影像资料获取时应在图像、视频上设置时间'日期水印.6.0.7为保证电子费料的安全，宜在计算机硬盘和云端分别存储，互为备份，并有数据保护措施，避免信息泄露.7m成实地标注7. 01.新建工程开工前，施工单位应根据周边工程环境调查报告，对周边邻近的各类工程结构物进行复核、确认，特别是地表以下的不可见的工程结构物,，在施工围挡蒐围之内的各类工程结构物，应将其平面位置在地面标定出来，同时并标注深度。建设单位应将施工图挡之外的各类工程结构物空间位置向旎工单位进行交底，并由施工单位制订保护措施。8. 0.2地下建（构）筑物需要标定其结构外边线位置，井标注结构物深度.为避免次生灾害发生'控制次生灾需蔓延，应标明地下建（构）筑物名称、权属单位责任人电话等，为应导抢险提供依据。9. 0.3各类地下市政管线等需要标定其轴线、结构外边线位置，并标注结构物深度.为或免次生灾害发生,控制次生灾害蔓延，应标明各类地下市政管线名称、权属单位责任人电话等，为应息抢险提供依据，
