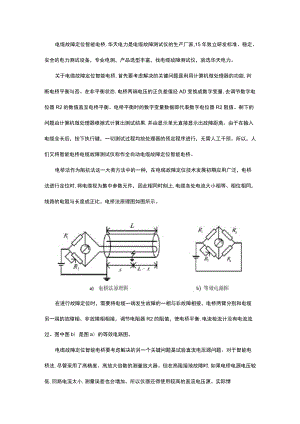

电缆故障定位智能电桥,华天电力是电缆故障测试仪的生产厂家,15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找电缆故障测试仪，就选华天电力。关于电缆故障定位智能电桥,首先要考虑解决的关键问题是利用计算机微处理器的功能,判断电桥平衡与否。在非平衡状态,电桥两端电压的正负差值经AD变换成数字变量,去调节数字电位器R2的数值直至电桥平衡。电桥平衡时的数字变量数据即代表数字电位器R2阻值。剩下的问题由计算机微处理器根据式计算出测试结果,并由显示单元直接显示出故障距离。由于在输入电缆全长后，按下执行键，一切测试过程均按处理器的预定程序进行，无需人工干预。所以，人们又将智能电桥电缆故障测试仪称作全自动电缆故障定位智能电桥。电桥法作为阻抗法这一大类方法中的一种，在电缆故障定位技术发展初期应用广泛，电桥法进行定位时,将电缆视为集中参数元件，因此相同时刻上,电缆各处电流大小相等、相位相同，线路的电阻与长度成正比。电桥法原理图如图所示。在进行故障定位时，需要将电缆一端发生故障的一相与非故障相接，电桥两臂分别和电缆另一端的故障相、非故障相相接，调节电阻器R2的阻值，使电桥平衡,电流检流计没有电流流过。图中图b）是图a）的等效电路图。电缆故障定位智能电桥要考虑解决的另一个关键问题是试验直流电压源问题。对于智能电桥法,尽管采用了高精度、高放大倍数的测量放大器。但在高阻接地故障时,如果电桥电源电压较低,回路电流太小,测量误差也会增加。所以仪器还得使用较高的直流电压源。实际情况是,当泄漏电阻在IOOM时加果回路电压加到3000V,故障点距离的测试误差绝对值也仅有510m左右,这在过去使用传统的回路法是有困难的。
