pan基吸波纤维和吸波结构的分析.docx

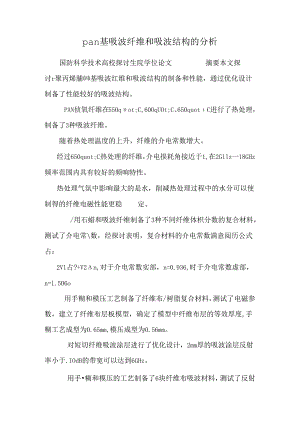

pan基吸波纤维和吸波结构的分析国防科学技术高校探讨生院学位论文摘要本文探讨r聚丙烯脯基吸波红维和吸波结构的制备和性能，通过优化设计制备了性能较好的吸波结构。PAN侦氧纤维在550qot;C,60OqUOt;C、650quotC进行了热处理，制备了3种吸波纤维。随着热处理温度的上升，纤维的介电常数增大。经过650quot;C热处理的纤维，介电损耗角接近于1,在2Gllz一18GHz频率范围内具有较好的频响特性。热处理气氛中影响最大的是水，削减热处理过程中的水分可以使制得的纤维电磁性能更稳定。/用石蜡和吸波纤维制备了3种不同纤维体枳分数的复合材料，测试了介电常数，经探讨表明，复合材料的介电常数满意阅历公式占：2Vl占?+V2n,对于介电常数实部，n=0.936,时于介电常数虚部，n=l.506o用手糊和模压工艺制备了纤维布/树脂复合材料，测试了电磁参数，建立了纤维布层板模型，确定了模型中纤维布层的等效厚度,手糊工艺成型为0.65mm,模压成型为0.56mm。对短切纤维吸波涂层进行了优化设计，2mm厚的吸波涂层反射率小于.IOdB的带宽可以达到6GHz。用手糊和模压的工艺制备了6块纤维布吸波材料，测试了反射率，应用纤维布层板模型对材料的反射率进行了模拟计算，并且与实测值进行了比较，结果表明，两者吻合得较好。乙7对纤维布吸波材料进行了优化设计，饴果表明，模压和手糊的吸波结构层数以4层为宜，手糊制品厚度5.2rnm,反射率小于一IOdB的带宽为9.2G14_.z,模压制品厚度3.2mm,反射率小于.IOdB的带宽为IOGHze1./尸测试了所制得的吸波结构的力学性能。手糊制品弯曲强度为77MPa,弯曲模量为4.89GPa,模压制品弯曲强度为173MPa,弯曲模量为12.53GPa,.关键诃t聚丙烯睛激波汲取材料涉层结构？第iii页望堕型堂垫查盔兰堂塞生堕兰第丝茎一abstractTheperformanceandpreparationofp1yacyIonitri1e(PAN)basemicrowaveabsorbingfiberands缸UCtIlrewasresearchedinthispaper,andmicrowaveabsorbingstflIcnIreWimgoodperformanceWasmadeafteroptimizationdesign.PMpreoxidizedfiberwasheat-treatedat550quot：C,600quot;Cand650quot;Ctoobtainmicrowaveabsorbingfibers.Whentheheat-treatmenttemperatureisincreased,thedielectricconstantofthemicrowaveabsorbingfiberisincreasedtoo.Whentheheattreatmenttemperatureis650quot;C,thetangentofdielectriclossangleofthefiberapproachsto1,andthefrequencyresponsecharacteristic.
