LED显示屏维修资料总结.docx

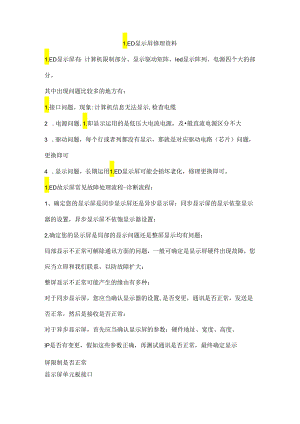

1.ED显示屏修理资料1.ED显示屏有：计算机限制部分、显示驱动矩阵、Ied显示阵列、电源四个大的部分。其中出现问题比较多的地方有：1.接口问题。现象:计算机信息无法显示,检查电缆2 .电源问题.1.即显示运用的是低压大电流电源，及般直流电源区分不大3 .驱动问题，每个行或者列都没有显示，那就是对应驱动电路（芯片）问题，更换即可4 .显示问题，长期运用1.ED显示屏可能会损坏老化，修理更换即可。1.ED故示屏常见故障处理流程-诊断流程：1、确定您的显示屏是同步显示屏还是异步显示屏：同步显示屏的显示依靠显示器的设置，异步显示屏不依匏显示器设置：2,确定您的显示屏是局部的显示问题还是整屏显示均有问题；局部显示不正常可解除通讯方面的问题，一般可确定是显示屏硬件出现故障，您应当立即和我们联系，以防故障扩大：整屏显示不正常可能产生的缘由有多种：对于同步显示屏，您应当确认显示器的设置,是否变更，通讯是否正常，发送是否正常，然后是接收是否正常：对于异步显示屏，首先应当确认显示屏的参数：硬件地址、宽度、高度、IP是否有变更，假如这些参数正确，再测试通讯是否正常，最终确定显示屏限制是否正常显示屏单元板接口显示屏是由块块的显示单元板所组成，信号通过扁平电缆传输。玳元板的接口如右图所示：说明：N=地(GND)1.=锁存(1.AT或ST)S=时钟(CIk)O=使能(OE)E=使能(/0E)R=红色数据G=绿色数据U=蓝色数据ABCM行信号H=译码后的行信号F=悬空V=VCO改造为广节约客户的投资，我们可为客户已有的1.ED显示屏供应改造、更新等服务。依据客户显示屏的状况大致可分为以卜.三种：1 .相同显示单元板接口许多厂家显示单元板接口不太标HE,假如客户显示单元板接口及上面讲的接口相同，我们即可进行系统升级，如文字屏视屏、低灰度视屏、高灰度视屏，该方法费用低、见效快。2 .显示单元板接口假如客户显示单元板接口及上面所列的标准接口排列不完全样，但信号的数殳及类型一样，该种显示屏也可升级，费用比第1种状况略高。3 .完全不同的显示单元板接口客户原有的显示屏单元板接口及上面所讲的不完全一样，这种状况下改造的费用就较大。除了1.ED模块和部分IC保留外，其他如PCB板、系统等，全部都要换掉，费用较高。维护1 .显示小元板的修理显示单元板不亮缘由：可能无电源、输入接口74HC245坏、E信号短路到高电平。显示单元板,行常亮缘由：译码器、74HC245、1.S138或1.S145坏。显示单元板一行不亮缘由:TlPl27、4953、1.Sl38、1.S145坏或引脚到功率管的连线断开。显示单元板一列不亮缘由：IIC595x62726某个引脚虚焊。模块的行或一列不亮缘由：1.ED模块引脚虚焊。2 .同步视屏系统开计尊机，显示屏无任何反应缘山：通讯线路有故障（如连接不好）。开计算机，显示屏有闪动,但无信号缘由:驱动软件1.EDSETUP没有启动。显示屏正常显示，但全屏有闪动缘由：通讯线路、发送卡接收卡或接收卡有故障。品示屏颜色不正常缘由：显示模式设置有问题。显示屏部分显示不正常缘由：检杳相应的扫描板，可能无电源，或HC54k74F245、1016有故障,也可能是接触不良。3 .异步文字屏系统开机无显示缘由：主控板可能无电源，或电压太低。开机有I日内容显示但通讯不过缘由：通讯线路不正常，接线不对通讯接口芯片232坏或计算机通讯接口坏。内容丢失缘由：3.6Y电池无电.以上为常常出现的故障，客户一般都能自行解决。如出现更为困难的状况，请及我们联系，我们随时响应并为您供应最优质的服务。1.ED显示屏修理资料74HC245的作用：信号功率放大。第1脚DIR,为输入输出端口转换用，DIR="1”高电平常信号由“A”端输入“B”端输出,DIR="Q”低电平常信号由“B”端输入“A”端输出.第2、9脚“A”信号输入输出端，Al=BlA8=B8,Al及Bl是一组，假如DIR="1"G="0”则Al输入Bl输出，其它类同。假如DIR="0"G="0”则Bl输入Al输出，其它类同第118脚“B”信号输入输出端，功能及“A”端一样，不在描述。第19脚G,使能端，若该脚为“1"A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用.第10脚GND,电源地。第20脚Vca电源正极。74HC(M的作用：6位反相器。第7脚GND,电源地。第14脚VCC,电源正极。信号由A端输入丫端反相输出，Al及Yl为一组,其它类推。例：Al="1”则Yl="0"、Al="0”则Yl="1”，其它组功能一样。74IIC138的作用：八位二进制译十进制译码器。第8脚GND,电源地。第15脚YCC,电源正极第r3脚A、B,C,二进制输入脚.第46脚片选信号限制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A、B、C信号限制。其它任何组合方式将不被选通，且Y(TY7输出全为“1”。通过限制选通脚来级联，使之扩展到十六位。例：G2=0,G2B=0,Gl=I,A=l.B=0,C=O,则YO为“0"Y1Y7为例”，详情见真值表。74HC595的作用：1.ED驱动芯片，8位移位锁存器，第8脚CND,电源地.第16脚VCC,电源正极第14脚DATA,串行数据输入口，显示数据由此进入，必需有时钟信号的协作才能移入。第13脚EN,使能口，当该引脚上为T时QAQH口全部为T,为“0”时QA'QH的输出由输入的数据限制。第12脚STB,锁存口，当输入的数据在传入寄存器后，只有供应一个锁存信号才能将移入的数据送QA、QH口输出。第11脚C'1.K,时钟口，每一个时钟信号将移入一位数据到寄存器。第10脚SC1.R,第位口，只要有熨位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。第9脚DoUT,串行数据输出端，将数据传到卜-一个。第15、广7脚，并行输出口也就是驱动输出口，驱动1.ED。4953的作用：行驱动管，功率管。其内部是两个CMOS管，1、3脚VCC,2、4脚限制脚，2脚限制7、8脚的输出，4脚限制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态.TB62726的作用：1.ED驱动芯片，16位移位锁存器。第1脚GND,电源地。第24脚VeC,电源正极第2脚DATA,串行数据输入第3脚C1.K,时钟输入第4脚STB,锁存输入第23脚输出电流调整端，接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入其它功能及74HC595相像，只是TB62726是16位移位锁存器,并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726及5026的引脚功能样，结构相像。1.ED显示屏常见信号的了解C1.K时钟信号：供应应移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出位。数据口上的数据必需刚好钟信号协调才能正常传送数据，数据信号的频率必需是时钟信号的频率的"2倍。在任何状况下，当时钟信号有异样时，会使整板显示杂乱无章。STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮1.即显示出来。但由于驱动电路受EN使能信号限制，其点亮的前提必需是使能为开启状态。锁存信号也须要刚好钟信号协调才能显示出完整的图象。在任何状况下，当锁存信号有异样时，会使整板显示杂乱无章。EN使能信号：整屏亮度限制信号，也用于显示屏消隐。只要调整它的占空比就可以限制亮度的变更。当使能信号出现异样时，整屏将会出现不亮、暗亮或拖尾等现象。数据信号：供应显示图象所须要的数据。必需刚好钟信号协调才能将数据传送到任何一个显示点。一股在显示屏中红绿蓝的数据信号分别开来，若某数据信号短路到正极或负极时.则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示状况不定。ABCD行信号：只有在动态扫描显示时才存在，ABCD其实是二进制数，A是最低位，假如用二进制表示ABCD信号限制最大范围是16行（Im）,"4扫描中只要AB信号就可以了，因为AB信号的表示范围是4行（11）.当行限制信号出现异样时，将会出现显示错位、高亮或图像重登等现象。常见故障处理手段（工具：万用表、电烙铁、刀片、螺丝刀、镶子等。）1.ED电子技示屏修理资料*推断问.题必需先主后次方式的处理，将明显的、严峻的先处理，小问题后处理。短路应为最高优先级.1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另块相同的电路板的同个点测试及正常的电阻值是否有不同,若不同则就确定门,可题的范闱。2,电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否及正常值相像，否则确定门词题的范围。3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发觉短路后应优先解决，使之不烧坏其它器件。该法必需在电路断电的状况卜操作，避开损坏表。4、压降检测法，将万用表调到二极管乐降检测档，因为全部的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上的乐降相像，依据引脚上的年降值比较好坏，必需电路断电的状况卜操作。该方法有肯定的局限性，比如被检测器件是高阻的，就检测不到r。单元板走线方式及常见问题的处理步骤1/16单元板走线方式：1/8单元板3种走线方式：静态灯板的走线方式：*上述仅为部分走线方式。对未知的单元板，修理前须要测量得知其走线方式，便利下步修理以提高工作效率。单元板故障：.整板不亮1、检查供电电源及信号线是否连接。2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否及测试卡同电源地，或灯板接口有信号及地短路导致无法识别接口。（智能测试卡）3,检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。注：主要检查电源及使能（EN）信号。B.在点斜扫描时，规律性的隔行不亮显示Mi面重会1、检查A、B,C、D信号输入口到245之间是否有断线或虚焊、短路。2、检测245对应的A、B、C、D输出端及138之间是否断路或虚焊、短路。3、检测A、B、C、D各信号之间是否短路或某信号及地短路。注：主要检测ABCD行信号。C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。D.在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路。2、检测4953输出端是否及其它输出端短路。E.全亮时有单点或多点（无规律的）不亮1、找到该模块对应的限制脚测量是否及本行短路。2,更换模块或单灯。F.全亮时有一列或几列不亮1、在模块上找到限制该列的引脚，测是否及驱动IC（74BC595/TB62726、）输出端连接。G.有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否及电源地短路。2,检测该行是否及电源正极短路。3、更换其驱动IC。H.显示混乱，但输出到卜.块板的信号正常1、检测245对应的STB锁存输出端及驱动IC的锁存端是否连接或信号被短路到其它线路。I.显示混乱，输出不正常1,检测时钟C1.K锁存STB信号是否短路，2、检测245的时钟C1.K是否有输入输出。3,检测时钟信号是否短路到其它线路。注：主要检测时钟及锁存信号。J.显示缺色1、检测245的该颜色的数据端是否有愉入输出。2,检测该颜色的数据信号是否短路到其它线路。3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。注：可运用电压检测法较简单找到问题，检测数据口的电压及正常的是否不同，确定故障区域。K.输出有问题1、检测输出接口到信号输出IC的线路是否连接或短路。2、检测输出口的时钟锁存信号是否正常.3、检测最终一个驱动IC之间的级连输出数据口是否及输出接口的数据口连接或是否短路。4、输出的信号是否有相互短路的或有短路到地的。5、检查输出的排线是否良好。整屏故障：A整屏不亮（黑屏）1、检测供电电源是否通电。2、检测通讯线是否接通，有无接错。（同步屏）3、同步屏检测发送卡和接收卡通讯绿灯有无闪耀。4、电脑显示器是否爱护，或者显示屏显示领域是黑色或纯蓝。（同步屏）B.整块单元板不亮（黑屏1、连续几块板横方向不亮，检杳正常单元板及异样单元板之间的排线连接是否接通：或者芯片245是否正常，2,连续几块板纵方向不亮，检查此列电源供电是否正常。C.单元板上行不亮1、杳行脚及4953输出脚是否有通。2、查138是否正常。3、杳4953是否发烫或者烧毁。4、查4953是否有高电平。5,杳138及4953限制脚是否有通。D.的元板不亮1,查595是否正常.2、查上下模块对应通脚是否接通。3,杳595输出脚到模块脚是否有通.E.泉元板缺色1、杳245RG数据是否有输出。2、查正常的595输出脚及异样的595输入脚是否有通开机：（1）先打开显示器，再打开电脑主机。（2）启动1.ED限制面板、进入显示屏编播软件，打开编辑好的文件，并运行节目单。（3）打开显示屏专用开关，给显示屏供电。关机：（1）先关显示屏专用开关。（2）退出显示屏专用编播软件，并退出全部程序。（3）关闭电脑主机，关闭显示器。（4）关断全部及显示屏设备连接的电源。留意事项：（1）必需严格依据开关机依次进行我示屏的操作。（2）显示屏在运行中，请勿带电插拔系统板卡及显示屏连接的全部设备。（3）显示屏专用电脑不允许玩嬉戏及安装及显示屏不相关的软件，防止病毒侵入电脑，以免影响显示屏的正常运行。（4）未经本公司许可，不得擅自拆除、挪动及显示屏有关的全部设备。故障现象：1、单元板出现条行长亮、暗亮、不亮。检查修理：（1）目测单元板上的行管引出脚是否虚焊；假如是，将引脚焊好。（2）用万用表测量行管输出端是否和模块脚有通,如没通:用数据线连上，如有通，再测是否和地短路，如无，测电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量：各个管脚的电压）：如是，则推断行输出端及所对应的模块管脚断路：如否，测量行管的输入端是否正常：如是，则行管坏、用同型号行管换之；如否,测量所对应HC138的输出端是否正常：如是，则推断HCI38的输出端及行管的输入端断路：若否，则推断HC138H坏。（3）假如以上测量:均属正常，则行管本身存在质量问题，用同型号行管换之。2、单元板出现一列长亮、暗亮、不亮。检杳修理：（1）目测单元板上故障所对应的模块管脚及集成电路是否虚焊、短路、断路;如是，将引脚焊好。（2）用万用表测殳HC595的输出端【HC595的输出引脚:I、2、3、4、5,6,7、15共八列限制端；测量时应区分红、绿集成电路、依次排列为:红、绿（R、G）电压是否正常：如是，则推断HC595输出端及模块输入端断路:如否,则推断HC595坏、用同型号的HC595集成电路换之（替换集成电路HC595时，留意电路引线别断开）。如HC595都正常那推断模块坏用同一型号的模块换上3、单元板出现八点行、列或单点不亮、长亮、暗亮及16点。检查修理：（I）目测故障所对应的模块引脚及引线有无短路、虚焊、断路。（2）每小区（单元板共分上下两小区）的上下、左右模块之间共用连接线是否正常（将万用表置及相邻端，测量模块行输入端及各个限制输入端的引线连接），若是，则推断为模块坏，如否，可干脆用细数据线代替接通即可消退。（3）可用万用表干脆测量单个模块是否正常，如是，则推断为电路板及模块间的内部短路，如否则推断为模块坏，用同型号模块替换。4、单元板出现几行或整小区（单元板共分上卜两小区）不亮、长亮、暗亮。检查修理:（1）目测所对应的行管、穿心电感、集成电路是否虚焊、短路、断路，如是，将短路处断开及虚焊、断路处重新焊好。（2）用万用表测量:各个行管输出端电压是否正常（万用表测量方法：黑表笔接GM）、红表笔去测量各个管脚的电压）；如是，则推断行输出端及所对应的模块管脚断路：如否，测量行管的输入端是否正常：如是，则行管坏、用同型号行管换之：如否，测量所对应HC138的输出端是否正常：如是，则推断HC138的输出端及行管的输入端断路：如否，则推断HC138坏。（3）用好的16P排线替换试一3测量HC138地址输入端1、2、3引脚电压、选通端4、5（低电平有效）、6（高电平有效）及集成电路供电是否正常,如是，则推断为HC138坏,再则以（2）续查。（4）两小区之间的5V连接线是否断开，如是，可干脆用同等电源线连通（一般现象为整小区不亮、暗亮）。<4）测量单元板输入端的行信号（16P可视为12组其中2、4,6,8脚分别为A、B、C、D,4组行信号）有无内部短路、断路及输入HC245后驱动是否正常，如是，则测量经HC245驱动输入HC138的信号是否正常,再以（2）续查，如否，则推断为HC245坏,用同型号的集成电路替换。5,单元板出现整屏不亮、暗亮。检查修理：（1）目测电源连接线、单元板之间的16P排线及电源模块指示灯是否正常。（2）用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，则推断为电源模块坏。（3）测量电源模块电压低，调整微调（电源模块匏近指示灯处的微调）使电压达到标准。6、单元板出现小区（单元板共分上下两小区）无红色或无绿色。检查修理：（I）目测故障所对应的集成电路、16P排线有无虚焊、断路及5丫电源供电是否正常（可干脆用好的16P排线替换）。（2）单元板之间的16P连接线（16P排线的9、Il脚为红信号，10、12脚为绿信号）以及前面的单元板输出（推断方法：拿一根长的16P排线交叉互换连接出现正常，则推断为后面有问题；反之，则前面有问.题）是否正常，如是，再测量输入到HC245红信号，驱动后送至11C595的14脚是否正常（如是，并且IIC595其它引脚都正常,则推断HC595环,用同型号的集成电路换上）如否，则检查16P排线有问题及输入不正常。7、单元板出现小区（单元板分上下两小区）中间的上下两个模块都缺红、缺绿或若从不正常处起先至最终都缺红、缺绿.检查修理：（1）目测单元板上故障所对应的集成电路如HC595是否虚停、短路、断路：如是，将引脚焊好。（2）检测5丫供电是否正常。（3）用万用表测量故障所对应IIC595的输入端14脚HC595的测量时应区分红湿集成电路、依次排列为：红、绿（R、G）HC595的9脚为信号输出端，M脚为信号输入端】电压是否正常：如是，则推断HC595坏（在其它供电正常的状况下），用同型号的集成电路替换：如否，则检杳前面对应HC595的9脚输出端电压、及电路连接线有无断开，如否，则推断为HC595坏，用同型号的HC595集成电路换上（替换集成电路HC595时,留意电路引线别断开8、单元板出现无规则现象检杳修理：<1）目测单元板上的连接线、16P排线及其它一些电路是否正常。（2）分别检测时钟信号、595锁存时钟、138EN端的信号（16P共分为13组，其中16脚为时钟、7脚OE端、14脚为锁存时钟、）输入是否正常，如是，则前面单元板输出端有问题，若否，则再查信号送至HC245后有无驱动,若否,则推断为HC245坏,用同型号的C245换上。(3)检测HC595的11脚、】2脚、的输入端及HC138的4脚、5脚输入端有无短路、断路、虚焊，它们各自的电压是否正常，如否，则推断为所对应的HC595、HC138坏,用同型号的集成电路换上。(4)检测单元板的输出端有无短路现象。9、.整屏不亮(黑屏)同步屏1、检测电源是否通电。2、检测通讯线是否接通，先检杳发送卡，绿灯是否有闪耀，如无闪耀，检查卡是否有插好，3。接收卡通讯绿灯有无闪罐，如无闪耀，检查网线是否松动，如否，水晶头是否压好，如好，可能是网线质量有问题。4、电脑显示器是否爱护，或者显示屏显示领域是黑色或纯蓝。STC全系列单片机；1.ED显示屏驱动全系列芯片，包括台湾聚枳(MBI)、点晶(SITI)、美国德州仪器(TD、日本东芝(TOSHlBA)、以及士兰微、奉芯等多个厂家的全系列驱动芯片：主要芯片有MB15026,要15027、MBI6010,DM13C、T1.C5921,TPIC6B595.TB62726sSB16726xFD9802等；国家标准汉字字库芯片：支持GB2312字符集（6763字）的15X16点阵字库SPI串行接口芯片3.3V）,SOP-8封装。供应以上全部系列芯片的技术资料,并供应优质的技术支持及良好的售后服务。1.ED限制芯片12段的,即12点，12点*RGB,即有36路须要独立受控.一个一般的51单片机只有32个IO输出口可以运用，干脆并口输出接1.ED,输出口是不够的.假如有两条12段呢,就有72路须要独立受控,假如有10条呢大量的输出口需求,要扩展单片机并行IO口，扩展单片机IO的方式一般有3-8驿码器,串行移位寄存器,8255通用可编程IO扩展.在三种方式中只有申行移位寄存器适用大量的IO口扩展,从理论上讲串行移位寄存器可以扩展多数IO口,但在实际应用中,受单片机的速度及信号传输的影响,是有肯定的局限性的,我们做过实际的最多普曾扩展过100Oo个IO口.移位寄存器常用芯片有CD4094,74HC595,DM135,TB62726,三15026,ST2221CD4094是COMS电位的移位寄存器，工作电压范围宽，从3-18都可以工作，可以不独立供电，其信号输出允许对地短路，在实际应用中损坏较少，但其速度较慢,5V时在2M,18V时在速左右.可满意如AT89C2051等单片机.
