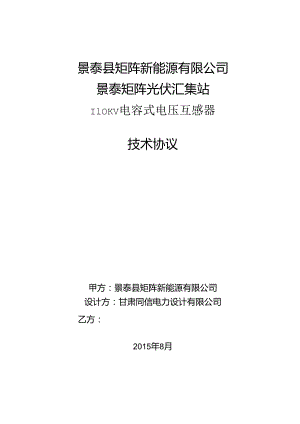

景泰县矩阵新能源有限公司景泰矩阵光伏汇集站IlOKV电容式电压互感器技术协议甲方：景泰县矩阵新能源有限公司设计方：甘肃同信电力设计有限公司乙方：2015年8月一、总则1.1本技术协议适用于景泰矩阵光伏汇集站项目的户外I】OkV电容式电压互感涔,提出该设备的功能设计、结构、性能和试脸等方面的技术要求.1.2 本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出现定，也未充分引述有关标准和规范的条文，投标人应保证提供符合国家标准和本规苞书要求并且功能完整、性能优良的优质产品及其相应服务.同时必须满足国家行关安全、环保等强制性标准和规范的要求。1.3 如果投标人没有以书面形式对本技术协议的条文提出异议，则意味着投标人提供的设备完全符合本规范书的要求，如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述.Ij投标人应标的主设缶、附件、备品备件、外部油漆等材侦必须湎足本工程所处地理位置、环境条件的要求，如：高海拔、严寒、风沙影响等.1.5 合同签订后按本规范书要求，卖方提出合同设备的设计.制造.检验、试验.装同、安装.两试.试运.验收.试验.运行和雉护等标准清单给买方确认，1.6 本设备技术协议所使用的标准如遇与投标人所执行的标准不一致时按较高标准执行.对国家安全、环境等强制性标准必须满足要求.1.7 本招标文件技术协议将作为订货合同的附件，与合同具有同等的法讳效力。本招标文件技术协议未尽事宜,由合同签约双方在合同谈判时协商确定.二、技术要求2.1 应遵循的主要现行标准，但不仅限下列标准的要求:GB/T4703电容式电压互搜器3GI15582/T£高压电力设备外绝缘污秽等级：*GB3I1.1.高压输变电设在的绝缘配合3GB1094电力变压器D1./T536E媒合电容器及电容分压器订货技术条ft*GB50150£电气装置安装工程电气设符交接试脸标准3D1./T620交流电气装置的过电压保护和绝缘配合GB2900电工名词术语GB/T5273变压器、高压电器和套管的接城端子GB2536变压器油GBA156标掂电压GBl1604高乐电器设备无线电干扰测试方法GB/T16927高电压试验技术GB1207电磁式电比学器GBA13540C高米开关设备抗地徙性旎试验为IEajO815污秽条件下绝缘子使用导则3D1./T7262000£电力用电压互感涔定货技术条件4十八项电网城大反事故措臆？£防止电力生产重大出故的二十五项iR点要求3所有标准均会被修改.卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行m新成本的中国国家标准和行业标准.所盯螺栓、双头馔栓、蝶纹、管螺纹、螺桧头和螺母均应遵照ISO及SI公制标准.2.2 环境条件序号项目标准数值投标人保证值1环境孤度1.1呆高气温<r>40401.2最低气晶<c>-28.1-28.11.3最大日温差(K)25252海拔<m>300030003太阳辐射强度(Wcm2)0.10.14污秽等级IIIIll5盥冰厚度mm)1()IO6风速ms)34347风压OPa)7007008湿度8.1H相对湿度平均值(£%95958.2月相时湿度平均值(%90909耐受地熊能力9.1水平加速度(m2)2.52.5IO由于主回路中的开合操作在辅助和控制仲1路上所感应的共模电压的幅值kV)1.61.62.3 工程概况序号项目标准值投标人保证值项目名称景案矩阵光伏汇集站工程景泰矩阵光伏汇柒站工程项目单位景泰县矩阵新能源方网公司景泰县矩阵新能通!有限公司工程规模IlOkV进线3回，IIOkV出线1回,IlOkVPT间隔1回,单母缥IlOkV进线3回,IIOkV出钱1回，IlOkVPT间隔1回.单母线.工程地址甘肃景泰县甘肃景泰县交通、运输公路公路2.4 工程条件2 .4.1系统概况系统标称电压；HOkV系统最高电压：126kV系统颔定频率：50Hz系统中性点接地方式：直接接地3 .4.2安装地点：户外2.5 电气性能2.5.1 主要技术弁数UOkV电容式电压互感器基本技术参数结构方式：户外、单相、单柱式(1)颔定频率：50HZ(2)最高电压：126kV(3)额定一次电压：1105kV(4)额定二次电压：a、二次绕加：0.l5kV(】号和2号二次线圈)b、剩余电压绕俎：0.IkV(3号：次戏圈)(5)电压比：a、用于母线：IlOkV-(H03>/(0.l(3)(0.l3)0.IkVb、用于规路：IlOkVs(1105>/(0.l)(0.l3)0.IkV<6)中间变质器境组连接组：I/I/1/I12-1212(母线型)I/I/I/I(线路里)(7)电容分压器总电容额定值：a、用于母税总电容成为20000pF.I)、用于战路总电容量为100OOpFt(8电容偏差：不超过额定值的3%-*3%(9>坦门电容器的电容温度系数：2×10'K,<10)额定输出标准值及准确级次:a.用于母线:一号主：次生如:号主二次绕组三号主：次生殂颤定输出r50V50VA50VA准确级次，0.20.53Pb、用于畿路:一号主二次烧组二号主二次绕组三号主二次浇组额定怆出：30YA30VA30VA准确嫩次:0.20.53P2.5.2 绝缘要求(I)电容分压器海压端子的绝缘水平和耐受电压地表2.1。表2.1电容分压器高压端子的葩缘水平和耐受电压额定电压(kV)IlO设备国高电压(kV)126雷电冲击耐受电压(峰值)(kv>705工频Kin耐受电压(方均根值>(kV>295(2)电磁雎元中压IuI路的接地端子，：次烧组的端f(含附件)对地及此相互之间的绝缘应能承,受工频SkV的试脸电压,历时Imin,电容分压器的低压端了对地绝缘应能承受工族IOkV的试脸电压,历时Imin.若低压端子不暴甯在风雨中，则试验电压为4kY.(3)外绝缘应满足当地最新版污区分布图的要求，并用有一定裕度，本工程按川缴污秽等级考虑.套管直径较大时.外绝缘应进行直径系数换算.谎套的伞裙直选用不等径大小福两伞伞裾伸出之差(Pl-P2不小于15mn,栩如琳间高(三)与大琳伸出长度之比应大于0.9.(4)电疗和介质损耗因数电容偏差:测得的电容伯与其额定值之差应不留过额定伯的-5%+10%。膜纸复合介侦电容式电压互感器在20C下测量的介质根耗因数Ian&应不大于0.0015»(5)电容单元局部放电水平(3为系统最图电压)对完整的一相电容式电压互感器先预加电压08X1.3XUmkY保持至少IQs,然后降到局部放电测收电压1.1XUInzjkV保持至少Iinin之后，局部放电城不大于IOPC(出厂试验)；或保持Ih,姆IOmin测量的局部放电业不大于IOpC(型式试验八电容式电压互修器电世单元所用绝缘油标号为45»,主要性能应符合按表2.2的要求，表2.2绝缘油主要性能要求项目质汆指标击穿电压kV£35介质损耗因数(90'CWO.Ol含水量l./1.20油中溶解气体总垃10含fit注意值乙块01.1.氮气502.6.3项定电压因数额定电压因数标准值如表2.3所示.表2.3电压互感器的额定电压因数制定电压因数额定时间1.2连续1.530s1.1.1 5.4无线电干扰水平和电量（U为系统最高电压）在1.1XI石kY下，无线电干扰电压应不大于500V.在l.l×l,3kV,户外睡天夜晚应无可见电址.2.5.5 温1.升限值在规定电压、额定频率和规定负荷下，负荷的功率因数为0.8（滞后）1之间的任一数值时，互感器的电磁单元各绕组的淑升应不超过下述规定值：（1）在1.2倍额定电压因数下，各绕组的平均温升应不超过60K.（2）额定电压因数为1.5,各段组的温升应不断过70K,<3>额定电压因数为1.9,各毙姐的汹升应不超过70h电磁单元的帙心及其他金属件表面、油顶层的温开应不越过50K.2.5.6 短路承受能力当互感潺在额定电压勘破时,应承受IS外部短路的机械效应和热效应而无损伤.2.5.7 机械强度（1）电压互感器一次绕组端子的任意方向静态承受试验载荷（典型方向为水平纵向、水平横向、垂直方向）：1000N.（2）实际运行情况下，起作用的荷栽总和应不超过规定的惮态承受试验栽荷的5境.（3）对于某些具有通过电流端子的电压互感器，应能承受很少发牛.的极揣动力荷般（例如：短路）,其大小为淤态试脸荷栽的1.4倍。2.5.8 结构要求2.5.8.I电乐互感零接线端子应由程材制成一次接线端子用接线板引出.二次接线箍子直径不小于6wn.接我板应具有良好的防潮性能.2.5.8,2电压互感器接地螺栓食径应不小F8b11,接地处应有平坦的金属表面，并在其旁标有明显的接地符号.这些接地专件应采用不锈制材料或具有可靠的防恢镀层.2.5.8.3互感器所有暴露在大气中的金属件应有附着力好的漆层或爆层被胸，成具有良好的防腐蚀能力。2.5.8.4互感器的各零、部件装配应牢周无松动.位置端正,无歪扭帧斜现望.格牌正确.字迹清晰、工整。一、：次接跷端子应标忐清晰。2.5.8.5互博器应具有保证绝峰油与外界空气不直接接触或完全隔周的装置，或其他防油老化的措施，2.5.8.6互感器应具有油位指示装置，并应有最低允许油位的标志.2.5.8.7在互感器的油箱下部应装有取油样或放油用的木子或同口，其装设位汽应能放出互那器以低处的油.2.5.&8油箱应其有良好的密封性能和足够的机械强度.2.5. 8.9有符合国标的铭期，铭用耐腐蚀材料制成,字样和符号应清晰耐久，在设备正常运行时铭牌应明W可见.2.5.9电压互感器的其它技术要求按国标和电力部有关标准执行.三、设备规范及数量3.1标准技术参数见表3.1表3.1标准技术参数表序号名稼项目需求值表述投标人保证通用采购标准I5001-011000_ll0kV电压互尊零通用部分一V21005l-01l0(M)_110kV电压互感器通用部分一V21.5电容器温度类别投标人提供-45/401.7额定中间电东(kV)投标人提供13.3371.8额定二次电压(kV)1.9额定电压比110/3/0.1/3/0.1/3/OJkVI10/J3/0.1/J3/0.1/3/OdkV1.10级次组合02Q5/3P02Q5/3P1.11额定输出VA)线路：W3(V30母歧；50.'50/50线路：303n0母线：50/50/501.14颤定电容Cn(PF)线路：10000母戏：20000线路：10000母线:200001.15高电压电容器电容CI(PF)投标人提供线路：12658母税:253331.16中间电压电容器电容C2（pF>投标人提供线路:47616母线：950001.19电容元件的工作场强（kV/mm>投标人提供131.20中间变压器的铁心磁通密度投标人提供06T1.22分压器绝缘水平（应考虑海拔修正）1.22.4高压潴Imin工频耐受电虚（kV方均根值，湿）投标人提供230X1.281.22.5低床端Imin工频耐受电压（kV方均极值）投标人提供4（不暴前在空气中）1.23电磁单元绝缘水平l.23.l中间变压器交流耐受电压（kv方均根值）投标人提供511.23.2补偿电抗器交流耐受电压（kv,方均根值）投标人提供101.23.5阻尼器绝缘水平投标人提供31.24电容分质器介质损耗因数tan（%）投标人提供在IOkV电压下，及在（0.91.1>额定电压下：0.151.25电容分压器局部放电水平（PC投标人提供在Um电压下：W10：在I.2U113电压下:51.28电磁单元温升限值（K）投标人提供IS层油:55绕纲：65铁心及其他金JHfI我而:人超过所席近的材料限值1.29电慰单元绝缘油1.29.1变压器油标号45号45号1.31助磁特性1.34互聘器是否安装可现场进行中压电容试验的装置是是1.37食管平均直径<mm）投标人提供3501.39套普干弧距圈（nun）投标人提供13701.42运输版Sl投标人提供620kg1.43外形尺寸（mm）1.43.1组装好的互感据总高度投标人提供2350mm1.43.2运输尺寸（长X宽X高投标人提供1010X910×2502mm设计单位对同化参数的特殊要求1.9额定电压比110/3/0.1/3223/OJkV110/J3/0.1/J3/0.1/3/01kV1.22.1高压端雷电冲击耐受电压（kV.峰值）7057051.22.3将压端Imin工频耐受电压（kV方均根值,干）2952951.28.1顶层油<K）50501.28.2绕组<<K）60603. 2本工程可明的设备规范和数量见表3.2.表3.2设备规范和数砒名称型式型号总电容额定值3F）绝缘介质嗯电比距<cmkV）4位数量电容式电压"感器&：TYI）HOJ3-0.02H（母线型）却号/卧"准确级组合：0.2/0.5/3PSi定输出祖台：505050V0.02腴纸N2.53电容式电压互感器我磨TYDnO/J3-0.QlH（戏路型）黜/断W准确徼组合：0.2/0.5/3PSi定输出姐合:30/30/30VA0.01腴纸2.5介I3.3 电容式电压互唠器本体、底座及支架、地卿螭惶（若SJ要）、及附件等;3.4 备品符件表3.3的机备品备件清单序号名称型号及现范单位数量用处备注无3.5专用工具表3.4专用工具清单序号名称型号规范单位数城用途注无四、技术服务4.1 项目管理合同签订后.卖方指定负贲本工程的项目经理,负责协谓卖方在工程全过程的各项工作.如工程进度、设计制造、图纸文件、包装运输、现场安装、调试验收等.4.2 技术文件4.2.1卖方在订货前向买方提供一般性资料，如鉴定证书、报价书、典型说明书、主要的总袋图和主要技术参数。4.2.2在技术处议签订_£天内.卖方向设计单位提供下列资料的最终版上_份,并且同时提供AlToCAD电子版文件一份。总装图：表示设备总的装配情况,包括外型尺寸，设的的IR心位置与总重量、受风面枳、运输尺寸和重址、端子盒位置、电缜入口位置、一次接线端子尺寸和材料及其它附件.柒础图：注明设备尺寸、基础螺栓的位置和尺寸。端子安装尺寸,接纹盒引出端子串并联示意图,并有相应的说明.产品说明书.4.2.3最终图纸应注明卖方、买方的订货合同号并有明显最终版标记.最终资料提交后不得任意修改，设备到货后与所提资料不符所造成的一切返工和损失由卖方负责魁偿.1.2.4所有资料上应标明“景春矩阵光伏汇集站项目”字样.1.2 .5设备供货时提供以下加机资料8份：部件清单产品出厂合格证明书出厂试脸报告安奘、运行、维妒、调试、修理使用说明书绝缘介质检测报告1.3 现场附务在i殳备安装过程巾卖方派有钱验的技术人员常住现场,免费提供现场服务.常住人员协助买方按标准检变安装质量，处理调试过程中出现的问题，卖方派有经粉的技术人员对运行人员培训.1.4 投标人应根据本规范书进行投标产品的初步设计.并在中标后签订技术协议时提供可供设计院施工图设计的技术文件（纸质盅虫文件及电子版CAD文件）（如技术协议与规范书有重大出入则推后提供）.1.5 售后服务IIOKY电容式电压互停器的质保期为五年，起始日期为电站正式并网投运的日期。质保期内,在满足使用环境和使用条件及按规范操作的情况下,若系统设备发生故障和器件损坏等意外情况时，厂家服务人员应在2小时内迅速做出反应，48小时内赶往设备现场处理故障，在正式使用前需配合处理正常的安装指导和维护时，厂家限务人员应在48小时内赶到设备现场，质量保证期后,如谀备损坏或发生故障，厂家应以不高于市价的价格提供各种附件4. 6买方工作5. 6.1买方向卖方提供有特殊要求的设备技术资料.4.6.2设备安奘过程中买方为卖方的现场派员提供工作和生活的便利条件.4.6.3设符制造过程中，买方可派员到卖方进行监造和检般，实方枳极配合。4. 7工作安排4.7. 1卖方收到技术协议后如有异议在】周内以书面形式通知买方。4.7.2根据工程需要可以召开设计联络会或采用其它方式解决设计及制造中的问电。4.7.3文件交接要有记录，设计联络会有会议纪要.4.7.4卖方提供的设茁及附件规格、击瞅有变化时，及时书面提供给买方。4.7.5卖方填写设备规范表,其格式和内容见附录.五、质量保证和试验5.1质理保证5.1.1订明的新型产M除满足本规范书外,卖方还提供该产M的鉴定证书.5.1.2卖方保证制造过程中的所有工艺、材料试验等（包括卖方的外购件在内均符合本规范书的规定，5.1.3卖方有遵守本规范书中各条款和工作项目的ISO9001.GB/T19001质量保证体系.该质量保证体系已经过国家认证和正常运转.5.2试脸5.2.1型式试脸5.2.1.1电容分压器部分（1）短时工频耐足试验（湿试）.（2）操作冲击耐压试验.（3）雷电冲击耐压试验。(4)放电试验.(5)局部放电测fit.(6)百频电容及等值审联电阻测量.(7)温度系数测贵.(8)机械强收试验。(9)爬电比距及弧闪距离测量。5.2.1.2电磁单元(1)温升试验。雷电冲击试验.(3)工猱耐压试验(湿试.5.2.1.3整体试验雷电冲击试验.(2)铁破谐振试骗。(3)蚯路承受能力试验。(4)瞬变响应试验.(5)误差测定试蛤。(6)低压端子杂散电容及电导测1ft.5.2.2出厂试验5.2.2.1电容分压器试脸(1)外观检查.(2)电容分压器密封性试验,(3)电容值测量。(4)短时工阙耐压试验.(5)电容分压比测量。(6)介6损耗因数测量.(7)蹄部放电测A1.5.2,2.2电谶单元试睑(1)部升试舱.(2)雷电冲击试骗。（3）工版耐压试验（湿试.5.2,2.3连接我波奘置保护间隙的工瓠放电试验.5.2,2.4补偿电抗器礴应耐压试验，5.2.2.5补偿电抗零端子短时工施耐压试验.5.2.2.6互感涔励毡特性测玳，5.2,2.7互礴器感应耐压试脸，5.2.2.8绝缘油性能试验.5.2. 2.9阻尼器的短时工频耐压试验，5.2.3现场试验（1）测量烧组的绝缘电阻:（2）绕址连同套管对外壳的交流耐压试检：（3）测量互感器一次绕组连同套管的介质损耗角正切值tg6：（4）油浸式互感器的绝缘油试骁；检杳互感器的三相结线纲别和单相”感器引出线的极性：（6）检查互感器的变比：（7）测仪铁心夹紧螺性的维缘电阻；（8）电容分压器单元件的试验.六、包装、运输和储存6.1 设招制造完成并通过试脸后及时包装,否则得到切实的保护，确保其不受污损.6.2 所有部件经妥善包袋或装箱后，在运输过程中尚采取其它防妒措施,以免散失损坏或被盗.6.3 在包装箝外标明买方的订货号、发货号。6.4 各种包袋能确保各零部件在运黔过程中不致遭到损坏、丢失、变形、受潮和腐蚀.6.5 包装箱上有明显的包奘储运图示标志（按GB19116.6 奥体产品或分别运输的部件均适合运输和装栽的要求。6.7 随产品提供的技术资料完拓无缺,提供份数符合GBl1032的要求.6.8 本设缶技术协议书未尽小宜，由供、需双方设商确定。七、大（部）件情况1. “大部件”指更Jlt趣过二公吨（包括二公吨）的设备部件.和运箱尺寸超过9米X3米X3米的货物/部件。供方应把超级超限的情况详细予以说明注：上表中的序号和内容应与4.3.1的一致.序号部件名称数做长X宽X岛fit厂家货物发运地点运输方式备注1无23八、分包与外购供方要按下列表格地n分包情况表，每项设品的候选分包厂家一般不小于3家，井报各分包厂家的简要资质情况和配合分包业绩.分包情况表注：上衣的序号和内容应与4.3.1的一段序号设招，部如件型号电位数量产地厂家名称交货地点备注1无23九、技术差异表投标方应将所供设备与本招标书技术文件有差弁之处,无论优于或劣于本招标书要求，均汇集成此表。技术差异表（投标方填写）序号招标文件投标文件条目简要内容条目简要内容I无23需方：景泰县矩阵新能源有限公司地址，联系人：电话，传真I电子邮箱：设计方：甘肃同信电力设计有限公司地址，联系人：电话，传真,电子邮箱：供方，地址I联系人：电话I传真：电子邮箱
