旺业广场施工用电组织设计.doc

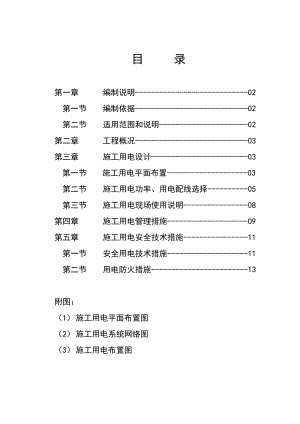

目 录第一章 编制说明-02 第一节 编制依据-02 第二节 适用范围和说明-02第二章 工程概况-03第三章 施工用电设计-03第一节 施工用电平面布置-03 第二节 施工用电功率、用电配线选择-05 第三节 施工用电现场使用说明-08第四章 施工用电管理措施-09第五章 施工用电安全技术措施-11 第一节 安全用电技术措施-11 第二节 用电防火措施-13附图：（1） 施工用电平面布置图（2） 施工用电系统网络图（3） 施工用电布置图第一章 编制说明第一节 编制依据1、 某某中航建筑设计公司设计的某某广场施工图（包括结施、建筑、给排水、电气、通风空调五个专业）。2、 现行国家建筑施工规范、标准；3、 广东省某某市建筑技术、质量、安全方面的有关规范和要求；4、 本工程的特点、施工现场环境、自然条件等；5、 本工程施工用的验收及规范：建筑机械使用安全技术规程（JGJ33-86）施工现场临时用电安全技术规程（JGJ46-88）建筑施工安全检查评分标准（JGJ59-99）6、 我公司ISO9002质量保证体系的有关程序文件；7、 我公司历年积累的有关建筑施工的经验资料；第二节 适用范围和说明本工程施工用电设计适用于某某广场施工现场，主要用于主楼及生活用电。第二章 工程概况某某广场位于罗湖区儿童公园侧，由某某中航建筑设计公司设计， 某某地产（某某）有限公司投资兴建，某某市建筑工程公司承建。工程为34层框支一剪力墙结构，总建筑面积60626.29m2。建筑总高度108.2米，灌注桩基础，主体为钢筋砼结构。建筑物长67.4米，宽29.6米，共设置6部电梯，其普通客梯4部，消防电梯2部，四部自动扶梯。1-4层为大开间商场，5-32层为住宅，33-34层为跃层式住宅，地面以下为二层地下室，其中-1层为设备用房与地下停车场，-2层为设备房与人防地下室。设计新颖，功能齐全，造型别具一体，体现了设计大师的高超艺术。第三章 施工用电设计第一节 施工用电平面布置设计一、用电平面说明： A、总电源：本工程施工用电现场在东南角已有一台变压器为SJL1-500/10，额定容量为500KVA，基本上满足现场高峰时用电容量，采用四芯电缆VV-1KV4×300，并在总配电箱处作重复接地，在配电房侧设发电机房，机房内设备用柴油发电机，柴油发电机功率为250KV，现场位于居民区，所以发电机房作隔音处理，发电机房引线至配电房与变压器的引线作双切换送电（柴油发电机作停电时用）。 B：分电源： 本工程施工用电平面分为： （1）施工用电： 地面施工用电线路 垂直运输施工用电线路 楼面施工用电线路 施工用电备用线路 楼面照明用电 （2）生活用电： 宿舍区照明用电 办公区照明用电分电源采用三相五线制分三个支路进行供电，中性点在配电房能够重复接地，接地电阻小于4欧姆，每台用电设备及移动式配电箱均设漏电开关Im=300mA，动作时间0.1S；线路敷设采用架空与穿钢管埋地相结合的方式。 以上施工用电、生活用电具体用电线路见某某广场用电平面布置图。第二节 施工用电功率 用电配线选择一、 主要施工用电机械序号机械名称单位数量单机功率（KV）1塔吊台1502电梯台17.53井字架台1154搅拌机台17.55砼输送泵台3906平板振动器台41.57振动棒(50)根201.18振动棒(25)根100.99钢筋调直机台1810钢筋弯曲机台2311钢筋切割机台2312电弧焊机台418.513电渣压力焊机台42014套筒挤压套3515木工压刨机台17.516手电钻台5317圆盘锯台4318高压水泵台22.219潜水泵台32.2二、电动机械分项总功率P1电动机功率 452.5KWP2焊机功率 169KWP3现场照明 40KWP4办公区宿舍区照明 25KWP5备用功率60KW三、计算及设备导线选择1、N1支路用电设备为：木工压刨机、手电钻、圆盘锯、塔吊、电梯、井字架、砼输送泵、楼层用电及备用PN1=7.5+3×5+4×3+50+7.5+15+90+40+20(备)=257KW N2支路用电设备为：搅拌机、砼输送泵、平板振动器、振动棒（50）、振动棒（20）、高压水泵、潜水泵及备用 PN2=7.5+90×2+4×1.5+20×1.1+10×0.9+2.2×5+20=255.5KW N3支路用电设备为：钢筋调直机、钢筋弯曲机、钢筋切割机、电弧焊机、电渣压力焊机、套筒挤压器、办公区、宿舍、厨房照明用电及备用： PN3=1×8+2×3+2×3+4×18.5+4×20+25+20=219KW2、Pe总=Kx（Pen1+Pen2+Pen3） =Kx（K1PN1+K2PN2+K3PN3） =0.85（0.5×257+0.5×255.5+0.5×219） =310.9KW Qe总=Pe总tg=310.9×0.88=273.58KVAR其中,Kx共同系数，取0.85；K1、K2、K3为需要系数，取0.5；coS公率因素，取0.75。Se总= Qe2总+Pe2总 = 310.92+273.582 = 413.9KVA选用SJL1-500/10型变压器即可 Pe总 310.9Ie总= = = 629.8A 3 UCOS 3 ×380×0.75由INIe,选用VV-IKV-4×300,电缆(总配电箱进线电缆)。3、各支路线路敷设选用：(1) PeN1=K1Pn1=0.5×257=128.5KW PeN1 128.5IeN1= = =0.26×103A UCOS ×380×0.75由IeIeN1选择500伏,BXF型-3X150+2×70铜芯 橡皮绝缘导线。 其允许通过的电流量Ie=260符合，IeIeN1要求。(2) PeN2=K2PN2=0.5×255.5=127.75KW PeN2 127.75IeN2= = =0.259×103A UCOS ×380×0.75同(1)选择BXF-500V-3×150+2×70铜芯橡皮绝缘 导线,并检验合格满足要求。(3) PeN3=K3PN3=0.5×219=19.5KW PeN3 109.5IeN3= =222AU103 ×380×0.75 同(1)要求选择BXF-500V-3×150+2×70铜芯橡皮绝缘导线。第四节 施工用电现场使用说明1、 各配电箱应配锁，做到防雨、防尘、防潮，移动式配电箱下底与地面垂直距离为1.5M>h0.6M，固定式配电箱下底与地面距离为1.5M>h1.3M。2、 井架、搅拌机、水泵及木工和钢筋制作场、楼层室外等处的电箱为固定式，其余为移动式。3、 楼层室外配电箱由地面配电箱引线穿钢管置于室外，引线入楼层内为移动式配电箱，室内移动式配电箱以小型电动机具使用为准。4、 防雷接地、重复接地、工作接地均按规范制作和埋设。5、 电气防火，根据施工现场需要，配置干粉灭火器30台。6、 所有使用配电箱应注明箱号、管理人，配电箱使用要专人专责。7、 做好雨季施工安全用电的保证措施。8、 落实预防漏电的措施。第四章 施工用电管理措施1、 建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。2、 建立技术交底制度。向专业、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行义底人和被交底人的签字手续，注明交底日期。3、 建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。4、 建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。5、 建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。6、 建立安全检查和评估制度。施工管理部门和企业要按照JGJ59-99建筑施工安全检查评分标准定期对现场用电安全情况进行检查评估。7、 建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。8、 建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。第五章 施工用电安全技术措施第一节 安全用电技术措施1、 必须按本设计要求设置接地与零线，杜绝疏漏；2、 保护线PE必须采用绿黄双色线，应严格与相线、工作线相区别；3、 禁止利用大地作工作零线，各配电箱内保护零线与工作零线必须分开；4、 电气设备不得使用破旧伪劣产品，其性能必须符合国家标准；5、 电气设备的安装、保护使用与维修必须符合JGJ46-88施工现场临时用电安全技术规范的要求；6、 安装、维修和拆除临时用电工程时，必须由有电工操作证的人员持证上岗作业；7、 进行定期检查和专项用电检查，检修时必须做到： 停电； 悬挂停电标志牌，接挂必要的接地线； 检修人员应穿戴绝缘鞋及手套，使用电工绝缘工具； 有统一组织和专人统一指挥。8、 开关箱必须加锁，暂不用电的回路断开电源，送电前检查用电设备负荷用量完好时才能送电；9、 对于生产振动的设备，其保护零线的连接点不得少于二处；10、 外单位临时用电必须服从项目部制定的用电规章制度，否则有权停电，严重违反者可取消其用电，并处以罚款；11、 配电箱内必须严格按照“一机一闸一漏电”原则配置，严禁多机一闸和使用木盒开关。12、 配电箱内严禁用木垫块，接零保护点必须牢固，严格搭挂、钩接。13、 现场电焊机不得使用铝导线做电源线，电焊机必须防雨，前后防护罩必须完好齐全。14、 当班电工必须做好安全记录，交接班必须签字，并记录好各处用电情况及设备使用操作情况。15、 现场配电线路采用TN-S（三相五线制）。16、 现场配电线路用48钢管，架空安装并固定在绝缘端上，对于跨越场内主要道路的用电线路，在电缆上挂上醒目标志。第二节 用电防火措施 针对电所防火措施，施工组织设计要制定出有效的预防措施。1、 施工组织设计时经根据设备用电量正确选择截面，从理论上杜绝线路超负荷使用，保护装置要认真选择，当线路上出现长期过负荷时，能在规定时间内动作保护线路。2、 导线架空敷设时其安全间距必须满足规范要求，当配电线路采用熔断器做短路保护时，熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量的2.5倍，或明敷绝缘导线允许载流量的1.5倍。经常教育用电人员正确执行安全操作规程，避免作业不当造成火灾。3、 电气操作人员要认真执行规范，线头连接要有过渡端子，多股导线要用端子或涮锡后再与设备安装，以防加大电阻引起火灾。4、 配电室的耐火等级要大于三级，室内配置砂箱和绝缘灭火器。严格执行变压器的运行检修制度。现场中的电动机严禁超载使用及“带病”作业，电机周围无易燃物，发现问题及时解决，保证设备正常运转。5、 施工现场内严禁使用电炉子。使用碘钨灯时，灯与易燃物间距要大于30CM，室内不准使用功率超过60W的灯炮，严禁使用床头灯。6、 使用焊机要执行用火斑点制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好的地方。7、 施工现场的高大设备和有可能产生静电的电气设备要做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。8、 存放易燃气体、易燃物仓库内的照明装置一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接均应满足有关规范要求。9、 配电箱、开关箱内严禁存放杂物有易燃物体，并派专人负责定期清扫。10、 设有消防设施的施工现场，消防泵的电源要由总箱引出专用回路供电，而且此回路不得设备漏电保护器，当电源发生接地故障时可以设单相接地报警装置。11、 施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍，防火领导小组见下：防火领导小组12、 施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：（1） 迅速切断电源，以免事态扩大。切断电源时应戴绝缘柄的工具。当火场离开关较远时，火线和零线应分开错位剪断，以免在钳口处造成短路，并防止电源线掉在地上造成短路使人触电。（2） 当电源线因其它原因不能及时切断时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位与带电体应保持一定距离，必须穿戴绝缘用品。（3） 扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火剂、二氧化碳灭火器、1211灭火器或干燥砂子，严禁使用导电灭火剂进行扑救。13、 按照施工现场临时用电安全技术规范设置有关警告牌，危险地段增设夜间指示灯。
