SMA接头的资料.docx

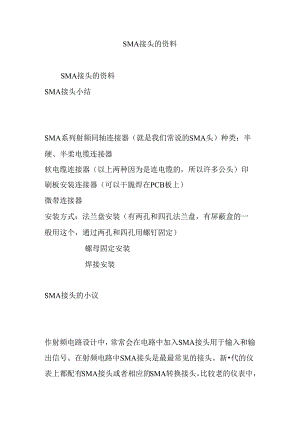

SMA接头的资料SMA接头的资料SMA接头小结SMA系列射频同轴连接器（就是我们常说的SMA头）种类：半硬、半柔电缆连接器软电缆连接器（以上两种因为是连电缆的，所以许多公头）印刷板安装连接器（可以干脆焊在PCB板上）微带连接器安装方式：法兰盘安装（有两孔和四孔法兰盘，有屏蔽盒的一般用这个，通过两孔和四孔用螺钉固定）螺母固定安装焊接安装SMA接头的小议作射频电路设计中，常常会在电路中加入SMA接头用于输入和输出信号。在射频电路中SMA接头是最最常见的接头。新代的仪表上都配有SMA接头或者相应的SMA转换接头。比较老的仪表中，采纳BNC的比较多。所以运用老的仪表时要常备BNC到SMA的接头。SMA接头的质量也不一样，单从对信号质量影响的角度来说，好的SMA接头供应良好的驻波比，对于信号反射小，可以有效的传输信号。我作过测试，对于一个接有两个SMA接头的50欧姆的同轴线，测试整个线路带来的损耗时，大部分的损耗不是线缆造成，而是SMA接头以及线缆和SMA的接头的质量造成。SMA接头有许多中类型，从接口的连接看，有公和母（或称阳或阴）。接法上，有的可以干脆插在PCB的侧面，假如插在侧面不便利的话，可以插在PCB的上面，中间是信号，四周四个脚是地。还有的是带有螺丝固定的，主用用于带有屏蔽盒的射频电路的侧壁连接。有代四个螺丝的，有两个的。最近作电路时，发觉一个小的技巧，对于侧插的SMA接头,它的引脚到罗纹之间有一个小的金属正方形的块，PCB设计时，可以在SMA接头的焊盘处，作个内凹进去的槽，正好卡住小方块，可以使得接头不仅靠焊锡固定到PCB上，而且在机械结构上也将SMA固定住，而且由于将小方块凹近电路板，所以外观上看很整齐，这也是自己突发想出来的方法，不知到是否有人用过。与宁波的位工程师的沟通如何推断Sma的质量？另外：线缆的屏蔽层的疏密程度是否也会对信号造成衰减？我始终搞不明白。您好：SMA接头质量只能从外表上看卜.，但是真正影响信号传输的（或者说成反射）的反到不是SMA接头本身，而往往是同轴线或者是电路板和SMA的连接好坏，同样的SMA接头，不同的人连接可能最终带来的驻波比大不相同，所以SMA和电路板或者是和同轴线的连接很关键,特殊是频率高的时候。屏蔽层越密，那么信号向外泄漏的越小，或者是外界泄漏进去的也越小，一般提的指标就是隔离度，好的线缆的隔离度可以做到100dB以上。现在市场买的我见到的有单层，双层,和钢性的屏蔽的同轴线，屏蔽是刚性≷双层>单层，当然价格也差别很大。本身线缆除了泄漏会损失一部分能量（一般很小），由于电磁波的趋附效应和介质损耗，也会对信号有肯定的衰减，但是这个和屏蔽层没关系。据我试验来看，通过SMA接头连接时，线损般比较小，反而是接头的连接的质量，降低输入的驻波比，带来信号的反射从而带来信号的能量减小。相关规范：SJ50976/4-1995SMA系列（带状线或微带传输线用）插孔接触件（加长介质）法兰安装射频同轴插座连接器具体规范SJ50976/5-1995SMA系列（带状线或微带传输线用）插针接触件（加长介质）法兰安装射频同轴插座连接器具体规范SJ50976/6-1995SMA系列（带状线或微带传输线用）插孔接触件8孔表面装接射频同轴插座连接错具体规范SJ50976/7-1995SMA系列（带状线或微带传输线用）插针接触件8孔表面装接射频同轴插座连接器具体规范SJ50976/8-1995SMA系列（带状线或微带传输线用）插孔接触件8孔表面装接直角射频同轴插座连接器具体规范SJ50976/9-1995SMA系列（带状线或微带传输线用）插孔接触件尾端装接射频同轴插座连接器具体规范SJ51042/1-1995JZX-IOMS型密封直流电磁继电器具体规范SJ51065/1-1996GTP002>GTP002A型1.波段同轴隔离渊具体规范SJ51065/2-1996GTP015A.GTP029A型射频带线隔离器具体规范SJ51065/3-1996GTPOO2B型射频同轴隔离器具体规范
