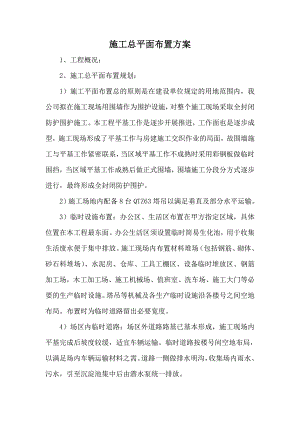

施工总平面布置方案.doc

施工总平面布置方案1、工程概况： 2、施工总平面布置规划：1）施工平面布置总的原则是在建设单位规定的用地范围内，我公司拟在施工现场用围墙作为围护设施，对整个施工现场采取全封闭防护围护施工。本工程平基工作是逐步开展推进，工作面也是逐步成型，施工现场形成了平基工作与房建施工交织作业的局面，故围墙施工与平基工作紧密联系，当区域平基工作不成熟时采用彩钢板做临时围挡，当区域平基工作成熟后做正式围墙，围墙施工分段分方式逐步进行，最终形成全封闭防护围护。2）施工场地内配备8台QTZ63塔吊以满足垂直及部分水平运输。3）临时设施布置：办公区、生活区布置在甲方指定区域，具体位置在本工程最东面。办公生活区须设置临时简易生化池，用于收集生活废水便于集中排放。施工现场内布置材料堆场（包括钢筋、砌体、砂石料堆场）、水泥房、仓库、工具工棚区、设备临时堆放区、钢筋加工场，木工加工场、施工机械场、值班室、洗车场、施工大门等必要的生产临时设施。塔吊等机械及各生产临时设施沿各楼号之间空地布局。布置时为临时道路留出必要宽度。4）场区内临时道路：场区外道路路基已基本形成，施工现场内平基完成后坡度较缓，适宜车辆运输。临时道路按楼号间空地布局，以满足场内车辆运输材料之需。道路一侧做排水明沟，收集场内雨水、污水，引至沉淀池集中后由潜水泵统一排放。5）洗车场：在临近施工大门附近处设置洗车场，所有出工地的车辆要冲洗干净后出施工大门，严禁车辆带泥沙出工地大门。现场施工废水须经沉沙井沉淀后统一排出，做到不污染环境。3、临时设施做法要求：1）围墙、洗车场按涪建委发【2013】72号文执行。2）施工大门宽6m，为双开铁质大门，正面大门边布置文明施工标牌（六牌二图）。门柱尺寸：方砖柱边长1.2m，5.5高，外立面抹灰刷白处理。3）办公区、生活区、仓库、水泥房、值班室等临时设施采用活动板房，水泥房考虑水泥存放时间，内墙砌筑1m高砖墙隔离，水泥分别堆放，并标明产家、标号及进场日期，避免过期堆放失效。4) 施工现场内砂堆场、石堆场、钢筋堆场，模板、架料堆场等场地全部10cm厚C20砼硬化处理。场地全部硬化处理后，应平整有一定坡度，保证无积水。5）场内临时道路实行硬化处理采取素土夯实后浇筑150mm厚C30商品砼，宽度4.5m，横坡2%，一侧做连续贯通排水明沟，雨水、污水须由明沟收集至沉泥井统一排放。明沟净宽400mm，高500mm，采用页岩砖砌筑，内侧抹灰处理。道路每100m处应做错车、回车场。6）临时简易生化池设置于办公生活去地势较低处，置于地表以下，做法：长5m，宽5m，高3m，M7.5水泥砂浆砌Mu10页岩砖，墙厚240mm，内面1:2水泥砂浆抹面。顶部现浇10cm厚C20砼盖板。盖板配筋10150双层双向。排污管道采用DN600钢筋砼管，管道基础为10cm厚C20砼，宽度600mm。管道承插接口处做1:1水泥砂浆抹带。管道每40m做直径1000mm砖砌体圆形检查井，顶部设置盖板。砖砌体检查井及盖板做法参照简易生化池。4、临时水、电管网布置：详临时用水用电专项方案。 5、总平面管理：要求施工总平面合理布置，制定科学严密的管理措施如下： 1)施工平面管理由项目执行经理负责，日常工作由技术部，施工部门、材料部门统一组织实施管理。 2)现场环保：进出场道路与其他道路相连，其卫生维护的好坏将影响我公司形象，施工期间每天派一名清扫工人清扫，出入口设置出入制度，场容管理条例，工程简介，安全管理制度。 3)进入现场设备、材料严格按平面布置图指定的位置堆放整齐。4)坚决执行现场文明施工管理实施细则，定期检查评比，保证有良好的文明施工现场。 5)施工现场水准点，轴线控制点，埋地电缆，架空电线须设置醒目的标志，并加以保护，任何人不得损坏，移动。 6)现场设置保安、门卫负责现场治安。 7）施工垃圾处理：施工现场垃圾采用层层清理，集中堆放，专人管理，统一搬运的方法，排放的污水经一定时间的沉淀后统一排放，以减少污染，树立一个良好的施工现场。8）生活污水处理：办公生活区简易生化池内生活污水设置专人管理，由排污泵统一排放至远处深坑内，后做临时掩埋处理。6、施工现场临时设施用地表序号用途占地面积（）位置1办公用房、民工宿舍2000详见平面布置图2门卫室15详见平面布置图3总配电房15详见平面布置图4水泥库180详见平面布置图5机修房20详见平面布置图6木工房120详见平面布置图7河砂、碎石堆场360详见平面布置图8钢筋加工房480详见平面布置图9砌块堆场180详见平面布置图10仓库36详见平面布置图11工具工棚80详见平面布置图12值班室15详见平面布置图13消防水池36详见平面布置图14合计3537附件：施工总平面布置图建筑工地车辆简易自动冲洗设施做法 某某市房屋建筑和市政基础设施工程安全文明施工标准图集之4#围挡
