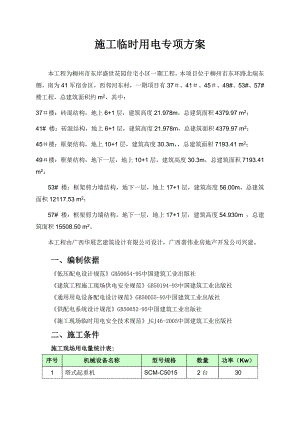

施工临时用电专项方案本工程为柳州市东岸盛世花园住宅小区一期工程，本项目位于柳州市东环路北端东侧，南为41军宿舍区，西邻河东村，一期项目有37、41、45、49#、53#、57#楼工程，总建筑面积约m2，其中：37楼：砖混结构，地上6+1层，建筑高度21.978m，总建筑面积4379.97 m2；41# 楼：砖混结构，地上6+1层，建筑高度21.978m，总建筑面积4379.97 m2；45楼：框架结构，地上10+1层，建筑高度30.3m，总建筑面积7193.41 m2；49楼：框架结构，地下一层，地上10+1层，建筑高度30.3m，总建筑面积7193.41 m2；53# 楼：框架剪力墙结构，地下一层，地上17+1层，建筑高度56.00m，总建筑面积12117.53 m2；57# 楼：框架剪力墙结构，地下一层，地上17+1层，建筑高度54.930m ，总建筑面积15508.50 m2。本工程由广西华展艺建筑设计有限公司设计，广西嘉伟业房地产开发公司兴建。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社二、施工条件施工现场用电量统计表:序号机械设备名称型号规格数量功率（Kw）1塔式起重机SCM-C50152台302施工升降机SC200/2002台603施工升降机SC100/1004台304砂浆搅拌机JS3502台105平板振动器HZ-50305台1.16插入式振捣棒HZ-50A10台0.57立式打夯机4台38钢筋切断机OSCAM17004台49钢筋弯曲机OASCAMK6台410卷扬机3t2台1111电渣压力焊机20H-366套4012直螺纹套丝机2套813交流电焊机BX1-3005台1914交流电焊机BX1-5005台23.415砂轮切割机R6-400A-10台316木工压刨床MB106A2台7.517木工平刨床MB504A2台418木工圆锯机MJ1054台419手提电锯20台20木工电钻10把21高压水泵GDL80-506台7.5三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极保护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、夯土机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.5×3.0 = 1.5 kWQjs = Pjs× tg=1.5×1.52 = 2.28 kvar(2)、钢筋切断机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×5.5 = 1.65 kWQjs = Pjs× tg=1.65×1.02 = 1.68 kvar(3)、钢筋弯曲机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×3 = 0.9 kWQjs = Pjs× tg=0.9×1.02 = 0.92 kvar(4)、交流电焊机Kx = 0.35 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 54×0.4=21.6kWPe = n×(Jc/Jc1)1/2×Pn = 6×(0.5/1)1/2×21.6 = 91.80 kWPjs = Kx×Pe =0.35×91.8 = 32.13kWQjs = Pjs× tg=32.13×2.29 =173.58kvar(5)、木工圆锯Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.3×6 = 1.8 kWQjs = Pjs× tg=1.8×1.33 = 2.4 kvar(6)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×4.4 = 1.32 kWQjs = Pjs× tg=1.32×1.02 = 1.35kvar(7)、自落式混凝土搅拌机Kx = 0.75 Cos = 0.85 tg = 0.62Pjs = 0.75×7.5 = 5.62 kWQjs = Pjs× tg=5.62×0.62 = 3.49 kvar(8)、钢筋调直机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×5.5 = 1.65 kWQjs = Pjs× tg=1.65×1.02 = 1.68 kvar(9)、冲击式钻机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×20 = 6 kWQjs = Pjs× tg=6×1.02 = 6.12 kvar(10)、木工电刨Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.3×0.7 = 0.21 kWQjs = Pjs× tg=0.21×1.33 = 0.28 kvar(11)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×8 = 2.40 kWQjs = Pjs× tg=2.40×1.02 = 2.45 kvar(12)、龙门架提升机Kx = 0.2 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 55.5kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×55.5 = 70.2 kWPjs = Kx×Pe =0.2×70.2 = 14.04kWQjs = Pjs× tg=14.04×1.33 = 18.72 kvar(13)总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = Kx×Pjs = 0.9×(1.50+1.65+0.9+32.13+1.8+1.32+5.62+1.65+6+0.21+2.4+14.04) = 62.298 kW总的无功功率Qjs = Kx×Qjs =0.9×(2.28+1.68+0.92+73.58+2.4+1.35+3.49+1.68+6.12+0.28+2.45+18.72) = 108.819 kvar总的视在功率Sjs = ( Pjs2+Qjs2 )1/2 = (62.8192)1/2 = 125.39 kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 125.39/(1.732×0.38) = 258.56 A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。(1)、夯土机开关箱至夯土机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.55 tg = 1.52Ijs = Kx×Pe /(1.732×Ue ×Cos) = 1×1.5/(1.732×0.38×0.55) = 4.14Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备由于开关控制2台机械，开关的电流为Ir=4.14×2.00(台数)= 8.28 A。选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-15其最大熔体电流为 IRD = 15A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。(2)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx×Pe /(1.732×Ue ×Cos) = 1×5.5/(1.732×0.38×0.7) = 11.94Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-15其最大熔体电流为 IRD = 15A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。(3)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.7) = 6.51Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-10其最大熔体电流为 IRD = 10A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。(4)、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.4 tg = 2.29Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×9/(1.732×0.38×0.4) = 34.186Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为60A。iii)选择电气设备选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 60A。漏电保护器为 DZ10L-100/3。(5)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx×Pe /(1.732×Ue ×Cos) = 1×3/(1.732×0.38×0.6) = 7.6Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备由于开关控制2台机械，开关的电流为Ir=7.60×2.00(台数)= 15.19 A。选择开关箱内开关为Hk1-30/3 ，熔断器RC1A-60其最大熔体电流为 IRD = 60A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。(6)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx×Pe /(1.732×Ue ×Cos) = 1×1.1/(1.732×0.38×0.7) = 2.39Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备由于开关控制4台机械，开关的电流为Ir=2.39×4.00(台数)= 9.56 A。选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。漏电保护器为 DZ10L-100/3。(7)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.85 tg = 0.62Ijs = Kx×Pe /(1.732×Ue ×Cos) = 1×7.5/(1.732×0.38×0.85) = 13.41Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。漏电保护器为 DZ10L-100/3。(8)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx×Pe /(1.732×Ue ×Cos) = 1×5.5/(1.732×0.38×0.7) = 11.94Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-15其最大熔体电流为 IRD = 15A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。(9)、冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx×Pe /(1.732×Ue ×Cos) = 1×20/(1.732×0.38×0.7) = 43.41Aii)选择导线选择BLV-4×10+1×6 ，穿焊接钢管时其安全载流量为44A。iii)选择电气设备选择开关箱内开关为DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A。漏电保护器为 DZ10L-100/3。(10)、木工电刨开关箱至木工电刨导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx×Pe /(1.732×Ue ×Cos) = 1×0.7/(1.732×0.38×0.6) = 1.77Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。(11)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.7 tg = 1.02Ijs = Kx×Pe /(1.732×Ue ×Cos) = 1×0.8/(1.732×0.38×0.7) = 1.74Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备由于开关控制10台机械，开关的电流为Ir=1.74×10.00(台数)= 17.4 A。选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 18A。漏电保护器为 DZ10L-100/3。(12)、龙门架提升机开关箱至龙门架提升机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:i)计算电流Kx = 1 Cos = 0.6 tg = 1.33Ijs = Kx ×Pe /(1.732×Ue ×Cos) = 1×70.2/(1.732×0.38×0.6) = 177.77Aii)选择导线选择BLV-4×120+1×70 ，穿焊接钢管时其安全载流量为195A。iii)选择电气设备选择开关箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。漏电保护器为 DZ10L-250/3。(13)、1号分箱至第1组电机(蛙式夯土机、冲击式钻机、木工电刨、插入式振动器、龙门架提升机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流蛙式夯土机Kx = 0.5 Cos= 0.55 tg= 1.52Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.5×1.5×2/(1.732×0.38×0.55) = 4.15A冲击式钻机Kx = 0.3 Cos= 0.7 tg= 1.02Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.3×20×1/(1.732×0.38×0.7) = 13.02A木工电刨Kx = 0.3 Cos= 0.6 tg= 1.33Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.3×0.7×1/(1.732×0.38×0.6) = 0.53A插入式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.3×0.8×10/(1.732×0.38×0.7) = 5.20A龙门架提升机Kx = 0.2 Cos= 0.6 tg= 1.33Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.2×70.2×1/(1.732×0.38×0.6) = 35.55AIjs(1组电机 )= 58.45A该组中最大的开关箱电流Ijs=177.77A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值Ijs=177.77×1.1=195.55Aii)选择导线选择BLV-4×150+1×70 ，穿焊接钢管时其安全载流量为225A。iii)选择电气设备选择分配箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。(14)、1号分箱至第2组电机(钢筋切断机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流钢筋切断机Kx = 0.3 Cos= 0.7 tg= 1.02Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.3×5.5×1/(1.732×0.38×0.7) = 3.58AIjs(2组电机 )= 3.58A该组中最大的开关箱电流Ijs=11.94A两者中取大值Ijs=11.94Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。(15)、1号分箱至第3组电机(钢筋弯曲机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流钢筋弯曲机Kx = 0.3 Cos= 0.7 tg= 1.02Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.3×3×1/(1.732×0.38×0.7) = 1.95AIjs(3组电机 )= 1.95A该组中最大的开关箱电流Ijs=6.51A两者中取大值Ijs=6.51Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。(16)、1号分箱至第4组电机(交流电焊机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流交流电焊机Kx = 0.35 Cos= 0.4 tg= 2.29Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.35×2.55×6/(1.732×0.38×0.4) = 71.79AIjs(4组电机 )= 71.79A该组中最大的开关箱电流Ijs=34.1967A两者中取大值Ijs=34.186Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为60A。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 60A。(17)、1号分箱至第6组电机(木工圆锯)的开关箱的导线截面及分配箱内开关的选择i) 计算电流木工圆锯Kx = 0.3 Cos= 0.6 tg= 1.33Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.3×3×2/(1.732×0.38×0.6) = 4.56AIjs(6组电机 )= 4.56A该组中最大的开关箱电流Ijs=15.19A两者中取大值Ijs=15.19Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。(18)、1号分箱至第9组电机(平板式振动器)的开关箱的导线截面及分配箱内开关的选择i) 计算电流平板式振动器Kx = 0.3 Cos= 0.7 tg= 1.02Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.3×1.1×4/(1.732×0.38×0.7) = 2.86AIjs(9组电机 )= 2.86A该组中最大的开关箱电流Ijs=4.78A两者中取大值Ijs=4.78Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。(19)、1号分箱至第11组电机(自落式混凝土搅拌机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流自落式混凝土搅拌机Kx = 0.75 Cos= 0.85 tg= 0.62Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.75×7.5×1/(1.732×0.38×0.85) = 10.05AIjs(11组电机 )= 10.05A该组中最大的开关箱电流Ijs=13.41A两者中取大值Ijs=13.41Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。(20)、1号分箱至第12组电机(钢筋调直机)的开关箱的导线截面及分配箱内开关的选择i) 计算电流钢筋调直机Kx = 0.3 Cos= 0.7 tg= 1.02Ijs = Kx×Pe ×台数/(1.732×Ue ×Cos) = 0.3×5.5×1/(1.732×0.38×0.7) = 3.58AIjs(12组电机 )= 3.58A该组中最大的开关箱电流Ijs=11.94A两者中取大值Ijs=11.94Aii)选择导线选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为18A。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。(21)1号分箱进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.9Ijs = Kx×Pe /(1.732×Ue ×Cos) = 0.7×137.8/(1.732×0.38×0.9) = 162.84A该分箱下最大组线电流Ijs=195.55A由于分配箱下有多组机械，所以最大电流需要乘以1.1的系数两者中取大值Ijs=195.55×1.1=215.11Aii)选择导线选择BLV-4×150+1×70 ，穿焊接钢管时其安全载流量为225A。iii)选择电气设备选择分配箱进线开关为DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。(22)1号干线导线截面及出线开关的选择i) 计算电流：按导线安全载流量：Kx = 0.7 ，Cos = 0.9Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×137.8/(1.732×0.38×0.9) = 162.84 A该干线下最大的分配箱电流Ijs=215.11A选择的电流Ijs=215.11A按允许电压降：S = Kx×(P×L)/CU = 0.7×137.8×1/(46.3×5) = 0.417 mm2选择BLV-4×150+1×70 ，穿焊接钢管时其安全载流量为225A。ii)选择出线开关1号干线出线开关选择DZ10-600/3 ，其脱扣器整定电流值为Ir =480A。4、选择总箱的进线截面及进线开关:根据最大的干线电流和前面第2部分计算的电流，两者中取大值。Ijs=215.11A查表得室外架空线路25 °C时铝芯塑料绝缘导线BLV-4×95+1×50，其安全载流量为250A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。(2)选择总进线开关：DZ10-600/3 ，其脱扣器整定电流值为Ir = 480A。(3)选择总箱中漏电保护器：DZ10L-250/3 。5、选择变压器:根据计算的总的视在功率与最大干线功率（以单个开关箱的最大功率逐级计算选择）取大值选择SL7-100/10型三相电力变压器，它的容量为125.39kVA>50.43kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。四、绘制临时供电施工图1、临时供电系统图： 2、施工现场临时用电平面图：详见附图五、安全用电技术措施安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：1、安全用电技术措施（1）、保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4。（2）、保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。 必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。（3）、设置漏电保护器1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。 2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。4）漏电保护器的选择应符合先行国家标准剩余电流动作保护器的一般要求GB 6829和漏电保护器安全和运行的要求GB 13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。7）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。（4）、安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83安全电压中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。对下列特殊场所应使用安全电压照明器。1）隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所的照明，电源电压应不大于36V。2）在潮湿和易触及带电体场所的照明电源电压不得大于24V。3）在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。（5）、电气设备的设置应符合下列要求1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统应采用三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统；当单相照明线路电流大于30A时，应采用220/380V三相四线制供电。2）动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。3）总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不应超过3m。4）每台用电设备必须有各自专用的开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。5）配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。否则，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作的空间和通道，其周围不得堆放任何有碍操作、维修的物品，不得有灌木杂草。6）配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m。移动式分配电箱、开关箱应设在坚固、稳定的支架上。其中心点与地面的垂直距离应为0.81.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板的厚度应为1.22.0mm，其中开关箱箱体港版厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。7）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。（6）、电气设备的安装 1）配电箱、开关箱内的电器（含插座）应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。金属板与配电箱体应作电气连接。2）配电箱、开关箱内的各种电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。3）配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。4）配电箱、开关箱内的连接线应采用铜芯绝缘导线，导线绝缘的颜色标志应按相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色；排列整齐，任何情况下上述颜色标记严紧混用和相互代用。导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。5）配电箱、开关箱的金属箱体、金属电器安装板以及电器的正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。7）导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘卷压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。8）配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱、出线应采用橡皮护套绝缘电缆，不得有接头。9）配电箱、开关箱外形结构应能防雨、防尘。（7）、外电线路及电气设备防护1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。2）在建工程（含脚手架）的周边与外电架空线路的边线之间
