教学楼施工临时用电方案#计算书.doc

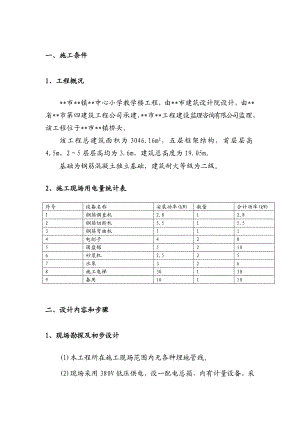

一、施工条件1、工程概况*市*镇*中心小学教学楼工程，由*市建筑设计院设计，由*省*市第四建筑工程公司承建，*市*工程建设监理咨询有限公司监理，该工程位于*市*镇桥头。该工程总建筑面积为3046.16m2，五层框架结构，首层层高4.5m，25层层高均为3.6m，建筑总高度为19.05m。基础为钢筋混凝土独立基础，建筑耐火等级为二级。2、施工现场用电量统计表序号设备名称安装功率(kW)数量合计功率(kW)1钢筋调直机2.812.82钢筋切断机5.515.53钢筋弯曲机1114电刨子4285圆盘锯52106砂浆机2.5257水泵3268施工电梯301309备用10110二、设计内容和步骤1、现场勘探及初步设计(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总线采用导线架空敷设，干线采用导线架空敷设，电机线采用电缆线空气明敷，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。(5)本工程临时用电线路按四支路设计，分配电箱1提供施工电梯用电，分配电箱2提供搅拌机及砂浆机等机械用电，分配电箱3提供预制场用电。2、确定用电负荷(1)混凝土搅拌机组Kx = 1，Cos = 0.4，tg = 2.29Pjs = Kx×Pe = 1× 7.5 = 7.5kW(2)砂浆机组Kx = 1，Cos = 0.4，tg = 2.29Pjs = Kx×Pe = 1× 2.5 = 2.5kW(3)水泵组Kx = 1，Cos = 0.4，tg = 2.29Pjs = Kx×Pe = 1× 3 = 3kW(4)双笼电梯组Kx = 1，Cos = 0.4，tg = 2.29Pjs = Kx×Pe = 1× 30 = 30kW(5)楼层用电组Kx = 1，Cos = 0.4，tg = 2.29Pjs = Kx×Pe = 1× 10 = 10kW(6)钢筋调直机组Kx = 1，Cos = 0.4，tg = 2.29Pjs = Kx×Pe = 1× 2.8 = 2.8kW(7)钢筋切断机组Kx = 1，Cos = 0.4，tg = 2.29Pjs = Kx×Pe = 1× 5.5 = 5.5kW(8)电刨子组Kx = 1，Cos = 0.4，tg = 2.29Pjs = Kx×Pe = 1× 4 = 4kW(9)圆盘锯组Kx = 1，Cos = 0.4，tg = 2.29Pjs = Kx×Pe = 1× 5 = 5kW(10)总的计算负荷计算，干线同期系数取 Kx = 1总的有功功率Pjs = Kx×Pjs = 1×(7.5+2.5+3+30+10+2.8+5.5+4+5) = 70.3kW总的无功功率Qjs = Kx×Qjs = 1×(17.18+5.73+6.87+68.7+22.91+6.41+12.6+9.16+11.45) = 161.01kVA总的视在功率Sjs = (Pjs2+Qjs2)1/2 = (70.32+161.012)1/2 = 175.69kVA总的计算电流计算Ijs = Sjs/(1.732×Ue) = 175.69/(1.732×0.38) = 266.94A3、选择总箱的进线截面及进线开关(1)选择导线截面：上面已经计算出总计算电流Ijs = 266.94A，查表得电缆线空气明敷，40°C时铜芯聚氯乙烯绝缘电缆线VV3×95+2×0，其安全载流量为272.75A，能够满足使用要求。按允许电压降：S = Kx×(PL)/CU = 1×703/(77×5) = 1.83mm2(2)选择总进线开关：DZ10-330 ，其脱扣器整定电流值为Ir = 330A。(3)选择总箱中漏电保护器：DZ10L-100/3 。4、干1线路上导线截面及分配箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备采用铜芯聚氯乙烯绝缘电缆线空气明敷。(1)双笼电梯开关箱至双笼电梯导线截面及开关箱内电气设备选择i)计算电流Kx = 1，Cos = 0.4Ijs = Kx×Pe/(1.732×Ue×Cos) = 1×30/(1.732×0.38×0.4) = 113.95Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 1×300/(77×5) = 0.779mm2选择BX-3×35+2×16 ，空气明敷时其安全载流量为142.3A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内开关为DZ10-250/3 ，其脱扣器整定电流值为Ir = 200A。漏电保护器为DZ10L-100/3 。(2)楼层用电开关箱至楼层用电导线截面及开关箱内电气设备选择i)计算电流Kx = 1，Cos = 0.4Ijs = Kx×Pe/(1.732×Ue×Cos) = 1×10/(1.732×0.38×0.4) = 37.98Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 1×100/(77×5) = 0.26mm2选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内开关为DZ15-63/3 ，其脱扣器整定电流值为Ir = 49A。漏电保护器为DZ15L-40/3 。 (3)干1导线截面及出线开关的选择i)选择导线截面按导线安全载流量：Kx = 0.7，Cos = 0.5Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×32/(1.732×0.38×0.5) = 68.07A按允许电压降：S = Kx×(PL)/CU = 0.7×960/(77×5) = 1.75mm2选择BX-3×16+2×6，空气明敷时其安全载流量为86.96A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。ii)选择出线开关干1出线开关选择DZ10-100/3 ，其脱扣器整定电流值为Ir = 80A。5、干2线路上导线截面及分配箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备采用铜芯聚氯乙烯绝缘电缆线空气明敷。(1)混凝土搅拌机开关箱至混凝土搅拌机导线截面及开关箱内电气设备选择i)计算电流Kx = 1，Cos = 0.4Ijs = Kx×Pe/(1.732×Ue×Cos) = 1×7.5/(1.732×0.38×0.4) = 28.49Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 1×225/(77×5) = 0.58mm2选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。漏电保护器为DZ15L-30/3 。(2)砂浆机开关箱至砂浆机导线截面及开关箱内电气设备选择i)计算电流Kx = 1，Cos = 0.4Ijs = Kx×Pe/(1.732×Ue×Cos) = 1×2.5/(1.732×0.38×0.4) = 9.5Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 1×75/(77×5) = 0.19mm2选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 。(3)水泵开关箱至水泵导线截面及开关箱内电气设备选择i)计算电流Kx = 1，Cos = 0.4Ijs = Kx×Pe/(1.732×Ue×Cos) = 1×3/(1.732×0.38×0.4) = 11.4Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 1×30/(77×5) = 0.08mm2选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 。(4)分2进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.5Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×13/(1.732×0.38×0.5) = 27.65Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 0.7×330/(77×5) = 0.6mm2选择BX-3×10+2×6，空气明敷时其安全载流量为67.2A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择分配箱进线开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。漏电保护器为DZ15L-30/3 。(5)干2导线截面及出线开关的选择i)选择导线截面按导线安全载流量：Kx = 0.7，Cos = 0.5Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×13/(1.732×0.38×0.5) = 27.65A按允许电压降：S = Kx×(PL)/CU = 0.7×390/(77×5) = 0.71mm2选择BX-3×10+2×6，空气明敷时其安全载流量为67.2A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。ii)选择出线开关干2出线开关选择DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。5、干3线路上导线截面及分配箱、开关箱内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备采用铜芯聚氯乙烯绝缘电缆线空气明敷。(1)钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择i)计算电流Kx = 1，Cos = 0.4Ijs = Kx×Pe/(1.732×Ue×Cos) = 1×2.8/(1.732×0.38×0.4) = 10.64Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 1×28/(77×5) = 0.07mm2选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3 。(2)钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择i)计算电流Kx = 1，Cos = 0.4Ijs = Kx×Pe/(1.732×Ue×Cos) = 1×5.5/(1.732×0.38×0.4) = 20.89Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 1×55/(77×5) = 0.14mm2选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。漏电保护器为DZ15L-30/3 。(3)电刨子开关箱至电刨子导线截面及开关箱内电气设备选择i)计算电流Kx = 1，Cos = 0.4Ijs = Kx×Pe/(1.732×Ue×Cos) = 1×4/(1.732×0.38×0.4) = 15.19Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 1×40/(77×5) = 0.1mm2选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。漏电保护器为DZ15L-30/3 。(4)圆盘锯开关箱至圆盘锯导线截面及开关箱内电气设备选择i)计算电流Kx = 1，Cos = 0.4Ijs = Kx×Pe/(1.732×Ue×Cos) = 1×5/(1.732×0.38×0.4) = 18.99Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 1×50/(77×5) = 0.13mm2选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择开关箱内开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。漏电保护器为DZ15L-30/3 。(5)分4至第1组电机的开关箱的导线截面及分配箱内开关的选择i)Ijs = 10.64Aii)选择导线选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择分配箱内开关为DZ5-20/3 ，其脱扣器整定电流值为Ir = 16A。(6)分4至第2组电机的开关箱的导线截面及分配箱内开关的选择i)Ijs = 20.89Aii)选择导线选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择分配箱内开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。(7)分4至第3组电机的开关箱的导线截面及分配箱内开关的选择i)Ijs = 15.19Aii)选择导线选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择分配箱内开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。(8)分4至第4组电机的开关箱的导线截面及分配箱内开关的选择i)Ijs = 18.99Aii)选择导线选择VV3×10+2×6 ，空气明敷时其安全载流量为41.9A。室外架空铜芯电缆线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择分配箱内开关为DZ15-40/3 ，其脱扣器整定电流值为Ir = 32A。(9)分4进线及进线开关的选择i)计算电流Kx = 0.7，Cos = 0.5Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×17.3/(1.732×0.38×0.5) = 36.8Aii)选择导线按允许电压降：S = Kx×(PL)/CU = 0.7×173/(77×5) = 0.31mm2选择BX-3×10+2×6，空气明敷时其安全载流量为67.2A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。iii)选择电气设备选择分配箱进线开关为DZ15-63/3 ，其脱扣器整定电流值为Ir = 49A。漏电保护器为DZ15L-40/3 。(10)干4导线截面及出线开关的选择i)选择导线截面按导线安全载流量：Kx = 0.7，Cos = 0.5Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.7×17.3/(1.732×0.38×0.5) = 36.8A按允许电压降：S = Kx×(PL)/CU = 0.7×519/(77×5) = 0.94mm2选择BX-3×10+2×6，空气明敷时其安全载流量为67.2A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。ii)选择出线开关干4出线开关选择DZ15-63/3 ，其脱扣器整定电流值为Ir = 49A。 (三)绘制临时供电施工图1、局部TN-S配电系统示意图2、临时供电系统图：2、施工现场临时用电平面图：见后附图。(四)安全用电技术措施安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：（一）安全用电技术措施1.保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4。(1).接地装置分类接地装置，就是接地线和接地体的合称(总和)，它包括接地线和接地体。接地线，又分为接地干线和接地支线。接地体，又分为自然接地体和人工接地体。下图是人工接地体的接地装置示意图：(2).接地装置的安全技术要求1) 接地体或地下接地线，均不得采用铝导体制做。2) 垂直接地体，宜采用角钢或圆钢，不宜采用螺纹钢材。3) 接地线焊接塔接长度，必须符合以下技术要求。4) 接地干线，通常要求其截面不得小于100mm2;接地支线，通常要求其截面不得小于48mm2。5) 采用自然接地体时，可充分利用施工现场的主体金属结构或基础钢筋砼工程的基础结构，严禁利用易燃、易爆物的金属管道作为接地体。序号项 目技术要求检查方法1搭接长度扁钢2d尺量圆钢6d(双面焊)圆钢和扁钢6d(双面焊)2扁钢搭接焊的棱边数3观察注：b为扁钢宽度，d为圆钢直径。2.保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统。保护零线是否与工作零线分开，可将TN供电系统划分为TN-C、TN-S和TN-C-S三种供电系统。（1）TN-C供电系统。它的工作零线兼做接零保护线。这种供电系统就是平常所说的三相四线制。但是如果三相负荷不平衡时，零线上有不平衡电流，所以保护线所连接的电气设备金属外壳有一定电位。如果中性线断线，则保护接零的漏电设备外壳带电。因此这种供电系统存在着一定缺点。（2）TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。（3）TN-C-S供电系统。在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出PE线，是三相四线制供电，而施工现场必须采用专用保护线PE时，可在施工现场总箱中零线做重复接地后引出一根专用PE线，这种系统就称为TN-C-S供电系统。施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不许安装开关和熔断器，也不得把大地兼做PE线。PE线也不得进入漏电保护器，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。不管采用保护接地还是保护接零，必须注意：在同一系统中不允许对一部分设备采取接地，对另一部分采取接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。3.防雷措施(1) 在土壤电阻率低于200·m区域的电杆上可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。(2) 施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，若在相邻建筑物、构筑物的防雷装置的保护范围以外，并在下表规定范围内，则应安装防雷装置。 表4-5 年平均雷暴日和机械设备安装防雷装置高度地区现场平均雷暴日（天）（T）机械设备高度（m）T155015T403540T9020T90及雷害区特别严重的地区12(3) 若最高机械设备上的避雷针(接闪器)其保护范围能覆盖其他设备，且最后退出现场，则其他设备可不设防雷装置。保护范围可按滚球法确定。(4) 各机械设备的防雷引下线，可利用该设备的金属结构体，但应保证电气连接。(5) 机械设备上的避雷针(接闪器)长度应为12m。(6) 施工现场内所有防雷装置的冲击接地电阻不得大于30。(7) 做防雷接地的电气设备，必须同时做重复接地;同一台电气设备的重复接地与防雷接地可使用同一个接地体，接地电阻应符合重复接地电阻值的要求。(8) 安装避雷针(接闪器)的机械设备，所有固定的动力、控制、照明、信号及通信线路宜采用钢管敷设。钢管与该机械设备的金属结构体应做电气连接。4.设置漏电保护器(1) 施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。(2) 开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。(3) 漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。(4) 漏电保护器的选择应符合国标GB6829-86漏电动作保护器（剩余电流动作保护器）的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。5.安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。国标GB3805-83安全电压中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。对下列特殊场所应使用安全电压照明器。(1) 隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.4m等场所的照明，电源电压应不大于36V。(2) 在潮湿和易触及带电体场所的照明电源电压不得大于24V。(3) 在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。6.电气设备的设置应符合下列要求(1) 应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电(2) 箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。(3) 应由末级分配电箱配电。开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。(4) 设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。(5) 配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。(6) 配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m。移动式分配电箱、开关箱的下皮与地面的垂直距离为0.61.5m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。(7) 配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。7.电气设备的安装（1）配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。（2）配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。（3）配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。（4）配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2.5mm2的绝缘铜芯导线。导线接头不得松动，不得有外露带电部分。（5）各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接。（6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。（7）导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘卷压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。8.电气设备的防护（1）在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其它杂物。（2）施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1kV以下时，其最小安全操作距离为4m；当外电架空线路的电压为110kV时，其最小安全操作距离为6m；当外电架空线路的电压为35110kV，其最小安全操作距离为8m。上下脚手架的斜道严禁搭设在有外电线路的一侧。旋转臂架式起重机的任何部位或被吊物边缘与10kV以下的架空线路边线最小水平距离不得小于2m。（3）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要不得求：外电线路电压为1kV以下时，最小垂直距离为6m；外电线路电压为135kV时，最小垂直距离为7m。（4）对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。（5）对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，施工单位必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。9.电气设备的操作与维修人员必须符合以下要求：(1)施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工的作业。(2)各类用电人员应做到：1）掌握安全用电基本知识和所用设备的性能；2）使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。严禁设备带“病”运转；3）停用的设备必须拉闸断电，锁好开关箱；4）负责保护所用设备的负荷线、保护零线和开关箱。发现问题，及时报告解决；5）搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。10.电气设备的使用与维护(1)施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。(2)检查、维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。(3)配电箱内盘面上应标明各回路的名称、用途、同时要做出分路标记。(4)总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小数点时以上时，应将动力开关箱上锁。(5)各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。(6)熔断器的熔体更换时，严禁用不符合原规格的熔体代替。11.施工现场的配电线路(1)现场中所有架空线路的导线必须采用绝缘铜线或绝缘铝线。导线架设地专用电线杆上。(2)架空线的导线截面最低不得小于下列截面：当架空线用铜芯绝缘线时，其导线截面不小于10mm2；当用铝芯绝缘线时，其截面不小于16mm2。跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于35mm2，绝缘铜线截面不小于16mm2。(3)架空线路的导线接头：在一个档距内每一层架空线的接头数不得超过该层导线数的50%，且一根导线只允许有一个接头；线路在跨越铁路、公路、河流、电力线路档距内不得有接头。(4)架空线路相序的排列：1）TT系统供电时，其相序排列：面向负荷从左向右为L1、N、L2、L3；2）TN-S系统或TN-C-S系统供电时，和保护零线在同一横担架设时的相序排列：面向负荷从左至右为L1、N、L2、L3、PE；3）TN-S系统或TN-C-S系统供电时，动力线、照明线同杆架设上、下两层横担，相序排列方法：上层横担，面向负荷从左至右为L1、L2、L3，下层横担，面向负荷从左至右为L1、（L2、L3） 、N、PE。当照明线在两个横担上架设时，最下层横担面向负荷，最右边的导线为保护零线PE。(5)架空线路的档距一般为30m，最大不得大于35m；线间距离应大于0.3m。(6)施工现场内导线最大弧垂与地面距离不小于4m，跨越机动车道时为6m。(7)架空线路所使用的电杆应为专用混凝土杆或木杆。当使用木杆时，木杆不得腐朽，其梢径应不小于130mm。(8)使用的横担、角钢及杆上的其它配件应视导线截面、杆的类型具体选用。杆的埋设、拉线的设置均应符合有关施工规范。12.现场的电缆线路(1)电缆线路应采用穿管埋地或沿墙、电杆架空敷设，严禁沿地面明设。(2)电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。(3)橡皮电缆沿墙或电杆敷设时应用绝缘子固定，严禁使用金属裸线作绑扎。固定点间的距离应保证橡皮电缆能承受自重所带的荷重。橡皮电缆的最大弧垂距地不得小于2.5m。(4)电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的绝缘强度，并不得承受张力。(5)在有高层建筑的施工现场，临时电缆必须采用埋地引入。电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得小于一处。电缆水平敷设沿墙固定，最大弧垂距地不得小于1.8m。13.内导线的敷设及照明装置(1)室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料夹敷设，距地面高度不得小于2.5m。(2)进户线在室外处要用绝缘子固定，进户线过墙应穿套管，距地面应大于2.5m，室外要做防水弯头。(3)室内配线所用导线截面应按图纸要求施工，但铝线截面最小不得小于2.5mm2，铜线截面不得小于1.5mm2。(4)金属外壳的灯具外壳必须作保护接零，所用配件均应使用镀锌件。(5)室外灯具距地面不得小于3m，室内灯具不得低于2.4m。插座接线时应符合规范要求。(6)螺口灯头及接线应符合下列要求：1）相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。2）灯头的绝缘外壳不得有损伤和漏电。(7)各种用电设备、灯具的相线必须经开关控制，不得将相线直接引入灯具。(8)暂设内的照明灯具应优先选用拉线开关。拉线开关距地面高度为23m，与门口的水平距离为0.10.2m，拉线出口应向下。(9)严禁将插座与搬把开关靠近装设；严禁在床上设开关。（二）安全用电组织措施1.建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。2.建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。3.建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。4.建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。5.建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。6.建立安全检查和评估制度。施工管理部门和企业要按照JGJ59-88建筑施工安全检查评分标准定期对现场用电安全情况进行检查评估。7.建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。（三）自备电源的安全技术要求施工现场临时用电工程，一般是由外电线路供电。但是，由于常因外电线路的电力供应不足或其它原因造成外电停止供电时，施工进度将受到影响。为了保证施工不因停电而中断，现场需设置备用发配电装置，当外电停止供电时继续供电。目前，施工现场一般采用柴油发电机组作为备用电源。自备电源的安全技术要求如下：1. 自备发电机组的额定电压等级，应与外电线路供电时的现场电压等级一致。其容量可参照前面章节用电方案的负荷来选择。2. 自备发电机组的选址，可以遵循与配电室基本相同的原则。并且考虑与配电室相邻，便于与已架设的临时用电工程相联络。3. 发电机组及其控制、配电、修
