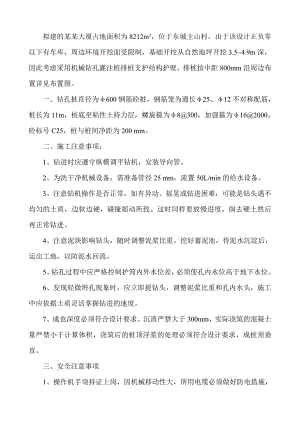

拟建的某某大厦占地面积为8212m2，位于东城主山村，由于该设计正负零以下有车库，周边环境开挖面受限制，基础开挖从自然地坪开挖3.54.9m深，因此考虑采用机械钻孔灌注桩排桩支护结构护壁。排桩按中距800mm沿周边布置详见布置图。一、钻孔桩直径为600钢筋砼桩，钢筋笼为通长25、12不对称配筋，桩长为11m，桩底至粘性土持力层，螺旋箍为8300，加强箍为162000。砼标号C25，桩与桩间净距为200 mm。二、施工注意事项：1、钻进时应遵守纵横调平钻机，安装导向管。2、为洗干净机械设备，需准备管径25 mm，流置50L/min的给水设备。3、注意钻机操作是否正常，如有异动、摇晃或钻进困难，可能是钻头遇不均匀的土质，边软边硬，碰撞摇动所致。这时同样要放慢进度，削去硬土然后再正常钻进。4、注意泥块影响钻头，随时调整泥浆比重。挖好蓄泥池，待泥水沉淀后，运出工地，以防泥水回流。5、钻孔过程中应严格控制护筒内外水位差，必须使孔内水位高于地下水位。6、发现轻微坍孔现象时，应立即提钻头，调整泥浆比重和孔内水头，施工中应依据土质灵活掌握钻进的速度。7、成也深度必须符合设计要求、沉渣严禁大于300mm，实际浇筑的混凝土量严禁小于计算体积，浇筑后的桩顶浮浆的处理必须符合设计要求，成桩须垂直。三、安全注意事项1、操作机手须持证上岗，因机械移动性大，所用电缆必须做好防电措施，不得使用不合格产品。工作人员须做好防电准备，不得赤脚上班，不得酒后上班，不得违章操作。2、工人必须听从项目部的安全教育课，接受安全员的监督检查。3、所用机械须一机一闸一漏装置。四：机械台数走向及工期准备四台钻机，28名工人先以北向、东向的轴及轴各安排2台钻机施工，工期20天。基坑开挖深度为4.3m，周边为马路与建筑物，马路走汽车，还有原放坡开挖的上层土方填充层，填充层为含砂粉质粘土，新近四填土，桩下土质为粘性土，依据地质勘察报告：土的内摩按角=24.4°取25°设计值重度r=18KN/M3，地下水不大，采用钻孔桩（现场灌注）支护，求桩需埋置深度和最大弯矩。（X=0、=0、=0）1、桩深计算：因马路走汽车，按轻路面荷载计算，拆成q1= 5KN/ m2，上层2m 填充土按取q2=10KN/ m2，则=q1+q2=15KN/ m2。如图：r q15 18 r=18KN/ m3 则h1= = =0.83M4.3+0.83 4.3h+h1h r1= = *18=21.47KN/M 225°2 2 ka=tg2(45°- )= tg2(45°- ) =0.4125°2 kp=tg2(45°+ )= tg2(45°+ ) =2.46 ea (kp-ka)r 4.3*18*0.41+15*0.41 (2.46-0.41)*18 = = =1.03l=h+=4.3+1.03=5.33M4.3*18 2E=5.33* 0.41+15*4.3*0.41=111.02KN/M2 3a= *4.3=2.87 Mkr=(kp-ka)r1=(2.46-0.41)*21.47=44.01bE-akr l2 6*111.02 44.01*5.332m= = =0.53 6*111.02*2.87 44.01*5.332bE-akr l3n = = =0.29由m、n值查布氏理论曲线得=0.86则 X=l=0.86*5.33=4.58M t=+1.2x=1.03+1.2*4.56=6.526(取6.5M)放桩需要入土深6.5M钻孔灌注桩应打入土内4.3+6.5=10.8(取11M)2、最大弯矩计算2E (kp-ka)r12*111.0244.01Xm= = =2.25M(kp-ka)r1 x3m 644.01*2.253 6Mmax=E(l+xm-a)- =111.02*(5.33+2.25-2.87)- =439.35KN.M0.8=351.2KN.M0.8=351.2KN.M已知Mmax=439.35*106N.M，桩直径采用600，A=2，砼采用C25，5m=13.5N/2，钢筋采用fy=290 N/2。受压区砼截面积的园心角为240°，求桩需用钢筋截面积。2402t X= =0.6667 得xt=0sin+sint23由M fmArsin3 +fyAsRs sin120°120°230.8*439.35*106= 13.5*300* sin3 +290*As*275*0.8*439.35*106-15786883821995.05As= =8803.582选25钢筋，25，A=49128803.56431则n > 17.9根用25钢筋18根。桩身采用不对称配筋方法：受压面钢筋为1125，另一面钢筋为912，详见附图。
