悬挑落地式脚手架施工组织设计方案.doc

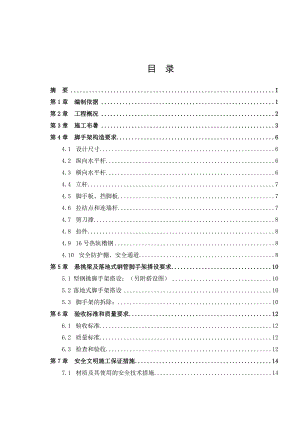

目 录摘 要I第1章 编制依据1第2章 工程概况2第3章 施工布暑3第4章 脚手架构造要求64.1 设计尺寸64.2 纵向水平杆64.3 横向水平杆64.4 立杆74.5 脚手板、挡脚板74.6 拉结点和连墙杆74.7 剪刀撑84.8 扣件84.9 16号热轨槽钢84.10 安全防护棚、安全通道8第5章 悬挑梁及落地式钢管脚手架搭设要求105.1 型钢挑脚手架搭设：（另附搭设图）105.2 落地式脚手架搭设105.3 脚手架的拆除：10第6章 验收标准和质量要求126.1 验收标准126.2 质量标准126.3 检查和验收12第7章 安全文明施工保证措施147.1 材质及其使用的安全技术措施147.2 脚手架搭设的安全技术措施147.3 脚手架上施工作业的安全技术措施157.4 脚手架拆除的安全技术措施157.5 职业健康管理措施167.6 文明施工措施177.7 应执行的强制性条文18第8章 重大危险源及预防措施208.1 重大危险源208.2 预防措施208.3 应急预案20第9章 悬挑脚手架计算书229.1 基本参数229.2 小横杆的计算229.3 大横杆的计算239.4 脚手架计算259.5 连墙件的计算289.7 拉绳计算32第10章 悬挑脚手架计算书3410.1 基本参数3410.2 小横杆的计算3410.3 脚手架计算3610.4 连墙件的计算38结 术 语43致 谢43参考文献44摘 要脚手架搭设在一个工程中是必不可缺少的，脚手架工作是一个特殊的工作行业，在搭设过程中具有高空性、危险性。本文着重对悬挑和落地式脚手进行设计，并从施工布暑、脚手架要求脚手架搭设和拆除工艺、验收标准、安全文明施工措施、重大危险源及预防措施进行都作出了要求。关键词：脚手架 高空性危险性 悬挑式 落地式 工艺 标准 措施第1章 编制依据1建筑施工扣件式钢管脚手架（JGJ130-2001，2002年版）；2建筑施工安全检查标准（JGJ59-99）；3建筑施工高处作业安全技术规范（JGJ80-91）；4砼结构工程施工及验收规范（GB502042002）5本工程施工图纸和投标文件；6本工程施工组织设计。第2章 工程概况六盘水聚伦房地产开发有限公司“×××××商住楼高层1号楼”位于贵州省六盘水市红果经济开发区交警支对面，总计地面上为十七加一层，地下二层；地面上总高度为63.5米，外框形式呈长方形，全框架结构。总建筑面积12013M2。地面上一至三层为商场，四至顶层为住宅楼。四层以上层高为3米。一至三层梁板砼为C40、柱砼为C45，四层以上为C30，本工程为一类建筑，耐火等级为一级，建筑抗震烈度为6度，建筑使用年限：>50年。第3章 施工布暑3.1 组织机构外架安全由项目经理负责，安全员负责监督外架搭设拆除由外架工长负责组织实施，其他人员配合。外架所需材料、劳动力计划均由外架工长负责编制、计划，材料员负责组织材料进场。技术交底安全交底工作由外架工长负责，主管工程师审核技术交底，安全员审核安全交底。外架搭设机构组织示意图：图3-13.2 设计总体思路根据工程地理位置特点及材料特点，本工程四层以下采用竹脚手架搭设（本专项方案没有做竹脚手架设计），四层以上临街面采用16号热轨槽钢做水平悬挑梁，悬挑梁上采用双排钢管脚手架进行搭设。其余三方采用落地式脚手架。因考虑到地面上一至三层为商场（且基坑土方要回填），施工上部主体期间商场要投入装饰及使用因此脚手架的搭设根据建筑物特点进行三个步骤进行搭设。第一步：地面起一至三层在土方回填期间采用临时围护脚手架进行搭设，保证施工安全。第二步：地面第四层主体施工完毕后，采用型钢做悬挑、落地式双排钢管脚手架进行搭设至顶层，第十一层地面采用钢管悬挑增设悬挑水平围护脚手架。第三步：地面上一至三层待土方回填后重新搭设外墙装饰脚手架。3.3 劳动力准备搭设阶段需架子工10名，维护阶段需架子工2名，拆除阶段需外架工20名。所有架子工均需持证上岗。架子施工队组由劳务公司提供。组织技术交底和安全技术交底。施工人员已熟悉图纸。搭设阶段安排1名测量放线工弹线配合预埋16#热轨槽钢。3.4 材料准备要求材料准备工作：搭设脚手架前按以下材料表组织材料：表3-1脚手架搭设主材一缆表序号材料规格及型号材料数量备注1Ø48-3.5mm钢管250吨脚手架钢管2直角钢管扣件44000只3旋转钢管扣件1800只4钢管直接3000只516号热轨槽钢（6米长每根）33根6Ø16钢丝绳200米7钢丝绳卡300只8合格小横杆4000根9竹脚手板4200块10安全围网9000平方米11安全兜网2000平方米12竹胶板（1.2M*2.44M）500张13尼龙绳（绕绑安全网）1000条安全带、安全帽等其它小型材料根据实际情况进场。材料要求钢管脚落地手架，选用外径48mm，壁厚 3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。热轨槽钢：采用16号热轨槽钢，其质量应符合碳素结构钢（GB/T700）Q235-A级钢中的规定，并有产品出厂合格证。本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。 脚手板、脚手片采用符合有关要求。安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由六盘水市建筑安全监督管理部门发放的准用证。连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的要求。3.5 机具准备搭、拆架子所需机具主要有钢管切割机、架子扳手、吊线、安全带等。3.6 技术准备施工前应由架子施工员按施工方案及规范要求向架子队组作好技术交底，并有书面记录，人员变动后要重新交底。第4章 脚手架构造要求4.1 设计尺寸立杆纵距1.5m，横距1.3m，内排架步距1.83m，外排架步距0.915m。安全网规格为6m×1.8m，拉紧后比1.8m宽,如取两倍步距1.8m，安全网不易拉紧，显得松跨，不美观，故按现场经验取1.83m。外排架内侧和悬挑架底座设全封闭密目式安全网(每10×10/2300孔)。悬挑16号热轨槽钢基本间距为1.5m。具体尺寸布置详见平面布置图。4.2 纵向水平杆扫地杆距钢架面150。纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。按长对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。本工程使用竹串脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。4.3 横向水平杆作业层上非主节点处的横向水平杆，支承在纵向水平杆上，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。每块脚手板必须有三根横向水平杆支承。脚手板平铺对接处的两条横向水平杆间距不能大于300。横向水平杆两端均应采用直角扣件固定在纵向水平杆上。每根立杆在每步架交接处设置一根小横杆，小横杆距主接点处的距离不大于150mm，以保证架体的整体稳定性。横向水平杆伸出外立杆的距离为100mm，横向水平杆靠墙一端外伸长度不小于250mm，以满足铺一块脚手板的要求。靠墙一端离外墙装饰面距离不大于100mm（符合JGJ130-2001中6.2.3和7.3.6要求）。4.4 立杆内立杆距外墙边200mm。立杆底必须套在悬挑架上100mm高的55×2.5mm套管上。立杆接长必须用对接扣件，相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。4.5 脚手板、挡脚板作业层脚手板应铺满、铺稳，架体内铺四块，外架与外墙间铺一块。脚手板应设置在三根横向水平杆上。脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。作业层端部脚手板探头长度取150mm，板长两端应与支承杆可靠固定。施工作业层必须在外排立杆内侧设同脚手板宽的踢脚板，底层脚手板要用胶合板铺设，防护要到边，防止石头等物品掉下伤人。架子的最底层、中间（即每隔3.05×3=9.15m）、顶层（施工层）必须满铺脚手板，中间各层用平网挂设；悬挑架的底层铺密目安全网，脚手板铺设必须用14号铁线绑牢，不得有空隙及探头板，架体与楼层的缝隙用竹板封盖，其上满铺安全密目网。安全网要使用南宁市建委认可的牌子。网与网之间必须严密，采用尼龙绳绕孔眼与钢管拉结牢固。4.6 拉结点和连墙杆连墙件应从底层第一步纵向水平杆处开始设置，按照两步三跨的间距布置。为了施工安全，本工程采用刚性连墙件和柔性连墙件（楼面预埋6.5圆钢）相结合的连接方式，连墙件水平方向沿每根框架柱设置。当框架柱间距超过4.5m时，可在楼板上（尽量选择在梁处）预埋钢管做为刚性连接点（钢管埋入砼中300mm，外露部分不少于300mm），高度方向隔步设置；遇到剪力墙时，其连墙件在水平方向按4.5m间距预留拉结洞（洞口尺寸为100mm×100mm），待剪力墙拆摸后再用钢管穿过预留洞拉结。外剪力墙预留的拉结洞在拆架的同时用模板封模，采用比原砼强度等级高一等级的细石砼浇灌密实，施工缝要凿毛。柔性连墙件采用在砼梁板预埋钢筋的形式，其预埋深度不小于200mm，同时在该连墙件附近用小横杆顶住砼立面，即“一拉一顶”。连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。4.7 剪刀撑剪刀撑在整个外架的长度和高度连续设置，斜杆与地面的倾角按45°60°控制。每道剪刀撑宽度不应小于4跨。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。首、未两个旋转扣距钢管弯头的距离要大于100mm，剪刀撑钢管桔红色油漆，间距500mm。4.8 扣件螺栓拧紧扭力矩不应小于，且不应大于。主节点处固定横向水平杆、直角扣件的中心点距离立杆不得大于150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4.9 16号热轨槽钢悬挑架采用16号热轨槽钢，悬挑段长度均为3m，工字钢的临边垫一块300×200mm（长×宽）的胶合板，避免损坏未达到强度的新浇筑混凝土。钢梁悬挑大样详见附图2。4.10 安全防护棚、安全通道采用48钢管搭设，顶部搭设间隔为300mm的上下双层防护面，满铺脚手板，并在上层满铺密目安全网。每根立杆底部应设置200mm×200mm方木垫。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。立杆的剪刀撑按每道宽度不应小于4跨，斜杆与地面的倾角按45°60°控制设置。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。第5章 悬挑梁及落地式钢管脚手架搭设要求5.1 型钢挑脚手架搭设：（另附搭设图）第四层楼面砼浇筑时预埋Ø20钢筋卡环，（两个为一组，每个间距为2.4米,距外墙边0.3米）每组间距为1.5米;预埋钢筋伸入钢筋混凝土结构长度大于0.5米；第五层吊环Ø18预埋按图设置。待本层及上一层砼结构达到强度的80%后，用制作好长度为6米的16#热轨槽钢（必须侧放）的一端伸入预埋卡环（即伸入室内为3米，悬挑至建筑物外3米），并用木楔子填塞牢固；并按沿建筑物外围钢筋预埋卡间距每1.5米搭设。架设钢丝斜吊绳：用Ø16钢丝绳一端用绳卡（至少五个绳卡）栓牢于槽钢外悬挑已焊接好的钢筋卡处，另一端用钢丝绳伸缩器接紧钢丝绳穿于上一层预埋环内，使外挑槽钢端部上挠30mm后用绳卡卡牢（至少五个绳卡）。搭设悬挑梁外端水平防护架，外端用钢管水平搭设于悬挑梁上（悬挑梁上每500mm焊接一钢管立杆高度大于150mm），上部用竹胶板密封。5.2 落地式脚手架搭设落地脚手架搭设的工艺流程为：基础承载力实压、材料配备定位设置通长脚手板、底座纵向扫地杆立杆 横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层（第四层）脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。5.3 脚手架的拆除：严格遵守架体拆除顺序，拆除必须由上而下逐层进行，严禁上下同时作业；后安装者先拆，先安装者后拆。连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应按规定设置连墙件和横向斜撑加固。运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。悬挑外架搭拆时的搭接工作注意事项:拆除下一个悬挑单位外架时要待上一个悬挑单位外架的架体搭设完一层架体并封闭好底部后方可拆除。拆除下一个悬挑单位外架时要从上而下进行拆除，拆除下的材料堆放到卸料平台，以待塔吊吊运到上一个悬挑单位外架进行使用。第6章 验收标准和质量要求6.1 验收标准建筑施工安全检查标准（JGJ59-99）表3.0.4-1总分10分，要求全部符合要求，达到10分。检查和验收应符合建筑施工扣件式钢管脚手架（JGJ130-2001，2002年版）8.1、8.2要求。6.2 质量标准在主节点处固定横向水平，纵向水平、剪刀撑、横向斜撑等用直角扣件、旋转扣件的中心点的相互距离不得大于150mm。各接头中心至主节点的距离不宜大于步距的1/3。对接扣件开口要朝上或朝内。各杆件端头伸出扣件边的长度不小于100mm。允许偏差：立杆垂直度2m高 ±7mm 间距±20mm 纵距±50mm 横距±20mm 横向水平杆单根两端高差±20mm 同跨两根高差±10mm6.3 检查和验收脚手架要在以下阶段进行检查和验收钢梁安装完毕后及脚手架搭设前作业层上施工荷载前每搭设达到设计高度后遇有六级及以上大风或大雨后停用超过一个月每星期对脚手架检查下列项目杆件的设置和连接，连墙件、支撑等构造是否符合要求扣件螺是否松动，底座是否松动安全防护措施是否符合要求是否超载第7章 安全文明施工保证措施7.1 材质及其使用的安全技术措施扣件的紧固程度不应小于，且不应大于。对接扣件的抗拉承载力为3kN。扣件上螺栓应保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。严禁将外径48mm与51mm的钢管混合使用。7.2 脚手架搭设的安全技术措施搭设过程中应划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。在搭设过程中应由安全员、架子班长等进行检查、验收。每两步验收一次。脚手架搭设人员必须经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工。上岗人员定期进行体检，合格者方可持证上岗，施工过程中如感觉有不正常现象时，及时报告工长或项目负责人，及时进行体检和处理。搭设脚手架人员必须认真戴安全帽、系安全带、穿防滑鞋。安全用品质量必须符合有关规定的要求。临街搭设脚手架时，外侧应有防止坠物从伤人的防护措施。外脚手架搭设必须保持超过施工面1.5m以上。7.3 脚手架上施工作业的安全技术措施结构施工阶段外脚手架每支搭一层完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。严格控制施工荷载，脚手板不得集中堆料，施工荷载不得大于2kN/m2，确保较大安全储备。不得将模板、支架、缆风绳、泵送混凝土的输送管等固定在脚手架上；严禁悬挂起重设备。施工时不允许多层同时作业，同时作业层数不得超过一层。当作业层高出其下连墙件3.6m以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。雷雨天气和有六级以上大风时，禁止高空作业人员施工。在脚手架上进行电、气焊作业时，必须有防火措施和专人看护。在施工现场，凡距离建筑物5米以内的高低压输电路均应采取措施，加以保护，防止钢管与电源接触伤人。大风雨过后或暂停工程复工时，应对脚手架进行详细检查，发现有立杆有悬空、接头松动、架子歪斜等问题，应及时处理。7.4 脚手架拆除的安全技术措施拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。每天拆架下班时，不应留下隐患部位。拆架时严禁碰撞脚手架附近电源线，以防触电。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。如采用塔吊吊钢管，应分别按不同长度的钢管进行绑扎起吊。7.5 职业健康管理措施搭设脚手架人员必须是经过考核合格的专业架子工，上岗人员必须定期体检，合格者方可上岗。搭设脚手架人员必须正确戴安全帽，系安全带，穿防滑鞋。脚手架的构件质量与搭设质量应按规范进行检查验收，合格后方可准许使用。作业层上的施工荷载应符合要求，不得超载，不得将模板支架缆风绳泵送砼和砂浆的输送泵等固定在脚手架上，严禁悬挂起重设备。当有六级及六级以上大风和雨雪天气时应停止脚手架搭设与拆除作业。雨雪后上架作业应有防滑措施，并应扫除积雪。脚手架的安全检查与维护应按规范规定进行，安全网应按有关规定搭设或拆除。在脚手架使用期间，严禁拆除下列杆件：主节点处的纵横向水平杆，纵横向扫地杆。连墙件。临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。在脚手架上进行电气焊作业时，必须有防火措施和专人看守。工地临时用电线路的架设及脚手架接地避雷措施等，应按规定设置。搭拆脚手架时财面应设围护栏和警戒标志，并有专人看守，严禁非操作人员入内。7.6 文明施工措施进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。进入施工现场的人员要爱护场内的各种设施和标示牌，不得随意拆除和移动标示牌。严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。上架子作业人员上下均应走人行梯道，不准攀爬架子。护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作。不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，不准推车在架子上跑动，塔吊起吊物体时不能碰撞和拖动脚手架。不得将模板支撑、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。在架子上的作业人员不得随意拆动脚手架的所有拉结点和脚手板，以及扣件绑扎扣等所有架子部件。拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。脚手架使用时间较长，因此在使用过程中需要进行检查，发现杆件变形严重、防护不全、拉结松动等问题要及时解决。要保证脚手架体的整体性，不得与施工电梯一并拉结，不得截断架体。施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱扔。不使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。脚手架堆放场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。施工人员应做到活完料净脚下清，确保脚手架施工材料不浪费。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板上有无积水等物。若有则应随时清扫，并要采取防滑措施。7.7 应执行的强制性条文本外架施工和使用期间应执行的强制性条文如下，应重点检查：钢管上严禁打孔。当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算；主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。连墙件必须采用可承受拉力和压力的构造。高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；一字型、开口型双排脚手架的两端均必须设置横向斜撑；脚手架必须配合施工进度搭设，一次高度不应超过相邻连墙件以上两步。严禁将外径48mm与51mm的钢管混合使用；剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固；各构配件严禁抛掷至地面；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。在脚手架使用期间，严禁拆除下列杆件：1）主节点处的纵、横向水平杆，纵、横向扫地杆；2）连墙件。第8章 重大危险源及预防措施8.1 重大危险源卸料平台两边的防护栏杆没有达到1.2M高；架子工作业没有配备工具袋；不配戴或不正确配戴安全防护用具；外架搭拆时无安全标志和警示牌。8.2 预防措施卸料平台两边的防护栏杆采用钢管搭设，高度达到1.2M高；项目部给每个外架操作工发放一个工具袋，把所有的工具装入工具袋中，以便于工作。搭设脚手架人员必须正确戴安全帽，系安全带，穿防滑鞋；外架搭设过程中和完成后挂设各种相关安全标志和警示牌，如“必须系好安全带、当心坠落”等。8.3 应急预案表8-1 高空跌落和物体打击应急预案责任对象发现确认发现人紧急措施报告接受部门现场救助现场保护伤亡判断事故处理问题分析记录发现人高空跌落或打击立即报急救组报告120帮助受伤者协助救助现场最高负责人立即赴现场组织人员救助保护现场核实伤亡情况120立即赴现场执行救助项目安全组长立即赴现场组织人员救助，按职责分工进行，确保人员生命安全核实伤亡情况立即组织事故调查记录事故发生的经过和原因分析，必要时包括预防措施制定、验证和培训。应急协调员立即赴现场协助医务人员工作协助调查急救组送医院抢救第9章 悬挑脚手架计算书9.1 基本参数立杆纵距 la = 1.5 m立杆横距 lb = 1.3 m脚手架形式 双排架脚手架的步距 h = 1.5 m脚手架搭设高度 H = 50 m小横杆间距 a = 0.38 m连墙件布置形式 二步三跨悬挑梁采用 16号热轨槽钢 槽口侧向 放置每根立杆下都有悬挑梁悬挑长度 l=3 m梁上支点距集中力作用点距离 c=1.5 m支杆(吊绳)墙上支点距挑梁的垂直距离 L2=3 m悬挑梁固支点支座类型 固接墙固支点连接方式 焊接螺栓在螺纹处的有效直径 d=8 mm螺栓个数 n=2 个采用每根挑梁钢丝绳支撑9.2 小横杆的计算小横杆荷载计算脚手板的荷载标准值q1=0.35×0.38=0.13 kN/m活荷载标准值q2=2×0.38=0.76（kN/m）强度计算考虑为简支梁均布荷载作用下的弯矩计算公式如下：公式9-1其中：l 小横杆计算跨度 l=1.3 mq1 脚手板的荷载标准值 q1 = 0.13 kN/mq2 活荷载标准值 q2 = 0.76 kN/m经计算得到：M=(1.2×0.13+1.4×0.76)×1.32÷kN.m26 kN.m计算公式如下：公式9-2其中 W 钢管截面抵抗矩 W = 5.08 cm3M 最大弯矩 M = 0.26 kN.m经计算得到:=0.26×÷(5.08×1000)51.18 N/mm2小横杆强度计算值小于或等于钢管抗弯强度设计值205N/mm2，故满足要求挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度,计算公式如下：公式9-3其中: l 小横杆计算跨度 l = 1.3 mI 截面惯性矩 I = 12.19 cm4E 弹性摸量 E =N/mm2q1 脚手板的荷载标准值 q1 = 0.13 kN/mq2 活荷载标准值 q2 = 0.76 kN/m经计算得到：最大挠度V=5×(0.13+0.76)×(1.3×1000)4÷(384××12.19×10000)=1.32 mm最大挠度计算值小于等于l/150=8.67mm,并且小于10mm,故满足要求9.3 大横杆的计算荷载值计算小横杆的自重标准值:P1=0.04×1.3=0.05 kN脚手板的荷载标准值:P2=0.35×1.3×0.38=0.17 kN脚手板的荷载标准值:P=0.05+0.17=0.22 kN活荷载标准值:Q=2×1.3×0.38=0.99 kN强度计算最大弯矩计算公式如下:公式9-4其中: l 立杆的纵距 l = 1.5mP 静荷载标准值 P = 0.22 kNQ 活荷载标准值 Q = 0.99 kN经计算得到最大弯矩 M=0.417×(1.2×0.22+1.4×0.99)×1.5=1.02 kN.m截面应力计算公式如下：公式9-5其中 W 钢管截面抵抗矩 W = 5.08 cm3M 最大弯矩 M = 1.02 kN.m经计算得到:=1.02×÷(5.08×1000)200.79 N/mm2大横杆强度计算值小于或等于钢管抗弯强度设计值 205 N/mm2，故满足要求挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和大横杆自重均布荷载引起的最大挠度：公式9-6其中: l 立杆的纵距 l = 1.5 mI 截面惯性矩 I = 12.19 cm4E 弹性摸量 E =N/mm2P 静荷载标准值 P = 0.22 kNQ 活荷载标准值Q = 0.99 kN经计算最大挠度V=3.029×(0.22+0.99×(1.5×1000)3÷(100××12.19×10000)=4.93 mm最大挠度计算值小于等于l/150=10mm,并且小于10mm,故满足要求扣件的抗滑承载力计算:横杆的自重标准值 P1 = 0.04×(1.3 +1.5) =0.11kN脚手板的荷载标准值 P2 = 0.35×1.5×1.3÷2 =0.34kN活荷载标准值 Q = 2×1.5×1.3÷2 =1.95kN荷载的计算值 R = 1.2×(0.11+0.34)+1.4×1.95 =3.27kN纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算:公式9-7其中: Rc 扣件抗滑承载力设计值 Rc=8kNR 纵向或横向水平杆传给立杆的竖向作用力设计值 R=3.27kN扣件的抗滑承载力小于等于单扣件抗滑承载力设计值8kN,满足要求!9.4 脚手架计算荷载计算:立杆承受的结构自重标准值 NG1=0.14×50=7 kN脚手板的自重标准值NG2=0.35×2×1.5×(1.3+0.2)=0.79 kN栏杆与挡脚板自重标准值 NG3=0.14×1.5×2÷2=0.21 kN吊挂的安全设施荷载：NG4 = 0.01×1.5×50 = 0.75 kN静荷载标准值 NG=7+0.79+0.21+0.75=8.75 kN活荷载标准值NQ=2×2×1.5×1.3÷2=3.9 kN风荷载标准值Wk=0.7×0.74×0.12×0.25=0.02 kN/m2不考虑风荷载时,立杆的轴向压力设计值 N=1.2×8.75+1.4×3.9=15.96 kN考虑风荷载时,立杆的轴向压力设计值 N=1.2×8.75+0.85×1.4×3.9=15.14 kN风荷载标准值产生的立杆段弯矩：Mwk=0.02×1.5×1.52÷10=0.01 kN.m风荷载设计值产生的立杆段弯矩：Mw=0.85×1.4×0.01=0.01 kN.m构配件自重标准值产生的轴向力：NG2k=0.79+0.21+0.75=1.75 kN立杆的稳定性计算:立杆的长细比计算:公式9-8其中 l 立杆的计算长度 l = 1.155×1.55×1.5=2.69 mI 立杆的回转半径 I = 1.58 cm经过计算,立杆的长细比 =2.69×100÷1.58=171立杆的稳定性计算不考虑风荷载时,立杆的稳定性计算公式公式9-9其中：A 立杆净截面面积；取A=4.89 cm2N 不考虑风荷载时,立杆的轴向压力设计值；取N=15.96 kN 轴心受压立杆的稳定系数,由长细比 的结果查表得到=0.243不考虑风荷载时立杆的稳定性=15.96×1000÷(0.243×(4.89×100)=134.31 N/mm2考虑风荷载时,立杆的稳定性计算公式公式9-10其中：A 立杆净截面面积；取A=4.89 cm2W 立杆净截面模量(抵抗矩)；取W=5.08 cm3N 考虑风荷载时,立杆的轴向压力设计值；取N=15.14 kNMw 计算立杆段由风荷载设计值产生的弯矩；取Mw=0.01 kN.m 轴心受压立杆的稳定系数,由长细比 的结果查表得到=0.243考虑风荷载时立杆的稳定性=15.14×1000÷(0.243×(4.89×100)+(0.01×)÷(5.08×1000)=129.38 N/mm2不考虑风荷载时,立杆稳定性小于等于205N/mm2,满足要求考虑风荷载时,立杆稳定性小于等于205N/mm2,满足要求最大搭设高度的计算不组合风荷载最大搭设高度：公式9-11组合风荷载最大搭设高度：公式9-12其中：A 立杆净截面面积 A = 4.89 cm2W 钢管截面抵抗矩 W = 5.08 cm3f 钢管立杆抗压强度设计值 f= 205 N/mm2gk 每米立杆承受的结构自重标准值 gk=0.14 kN/mNQK 活荷载标准值 NQK=3.9 kNMwk 计算立杆段由风荷
