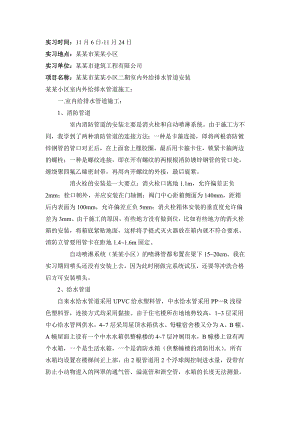

建筑给排水施工实习报告.doc

实习时间：11月6日-11月24日实习地点：某某市某某小区实习单位：某某市建筑工程有限公司项目名称：某某市某某小区二期室内外给排水管道安装某某小区室内外给排水管道施工： 一.室内给排水管道施工： 1、消防管道 室内消防管道的安装主要是消火栓和自动喷淋系统。由于施工方不同，我学到了两种消防管道的连接方法：一种是卡箍连接，即将两根消防镀锌钢管的管口对正后，在上面套上橡胶圈，最后用卡箍卡住，锁紧卡箍两边的螺栓；一种是螺纹连接，即在开有螺纹的两根根消防镀锌钢管的管口处，缠绕聚四氟乙烯密封带，再用内开螺纹的外接，最后旋紧。 消火栓的安装是一大要点：消火栓口离地1.1m，允许偏差正负2mm；栓口朝外，并应安装在门轴侧；阀门中心距箱侧面为140mm，距箱后内表面为100mm，允许偏差正负5mm；消火栓箱体安装的垂直度允许偏差为3mm。由于施工的原因，有些地方没有做到位，比如有些地方的消火栓箱的安装，将箱底紧贴地面，这样将手提式灭火器放在箱内就不符合要求。消防立管要用管卡在距地1.41.6m固定。 自动喷淋系统（某某小区）的喷淋管都布置在梁下1520cm。我在实习期间喷头还没有安装上去，因为此时刚做完系统试压，还要等冲洗合格后方可安装喷头。 2、给水管道 自来水给水管道采用UPVC给水塑料管，中水给水管采用PPR浅绿色塑料管，连接方式均采用黏接。由于住宅楼所在地地势较高，13层采用中心给水管网供水，47层采用屋顶水箱供水。每幢宿舍楼又分为A、B幢。A幢屋面上设有一个中水水箱供整幢楼的47层冲厕用水，B幢楼上设有两个水箱，一个是生活水箱，一个是消防水箱（供整幢楼的消防用水）。所有水箱均设置在楼梯间正上部，由2根管道用2个浮球阀控制进水量，设带有防止小动物进入的网罩的通气管、溢流管和泄空管，水箱的长度无法测量，宽为3.3m，外墙高为1.8m，墙厚为22cm，内壁贴有瓷砖。由水箱出来的水经屋顶的横干管分配到各个立管，其中横干管距屋面约30cm，便于维修。 室内分户水表的安装采用支管嵌装。室内分户横支管距地约25cm，立管由两个塑料管卡固定，下面的管卡距地约40cm ,上面的距地约200cm。 室内给水管道要经过通水实验合格后，方可使用。可惜我没有看到是如何做通水实验，只能从书本上了解而已。 3、排水管道 排水管均采用UPVC排水塑料管，连接方式均采用黏接。雨水排水根据建筑物的形式而定。比如，综合楼群工程的公室采用普通外排水；住宅楼采用边沟外排水。 排水横支管在转角小于135度时，要在此处设置一个清扫口，用吊环固定横支管，且每个横支管与排水立管连接处的下方，都要安装伸缩节。排水立管与排出管端部的连接，应采用2个45度弯头或曲率半径不小于4倍管径的90度完头。排水立管要每隔10m设置一个检查口，检查口应朝外，便于操作。清扫口和检查口在还没有正式安装时，要及时做好防护措施，以免杂物掉入。 室内排水系统要做灌水试验、通水试验和通球试验。用不小于2/3管径的球做通球试验，通球率要达到100%。 二. 室外给排水管道施工： 1、消防管道 消防管道的下管采用抬管下管，连接方式是卡箍连接。消防管外壁用防腐沥青刷12道。我有幸在实习期间看到自动喷淋系统埋地管道的水压试验。具体做法如下所述： 先用堵头将试压管道两端赌注，接着向管中注水，等水充满时，水将放气管溢出，此时关闭进水阀，等压力表显示0.20.3Mpa时，用液式打压泵从进压管打压，压力达到1.2Mpa时，停止加压，并关闭进压阀。半小时后，若压力表上显示的压力值大于1.15Mpa，认为合格，或试压24小时后，压力之值在0.40.5Mpa之间时，也可认为合格。（此试验方法与规定的系统试验压力为工作压力的1.5倍，但不小于0.6Mpa实验压力下，10min内压力降不大于0.05Mpa，然后将至工作压力进行检查，压力保持不变，不渗不漏基本符合）。 2、排水管道 某某小区排水管道是采用PE双壁波纹管。其下管方式是人工下管，控制高程是用水准仪来实现的，连接方式是承插式连接，连接时，管口和橡胶圈要清洗干净，套在插口上的胶圈要平直、无扭曲，套好橡胶圈后，采用吊链拉入法：在已安装稳固的管子上拴好钢丝绳，在待拉入管子承口处放好垫木，用钢丝绳和吊链连好绷紧对正，拉动吊链，即将插口拉入承口中。 检查井是排水系统的重要部分。检查井在砌筑时要预留连接支管的空洞；每个检查井最好连接四根或四根以下的排水管；要做好管道与检查井连接部位的防渗工作，最好用水泥砂浆分两次嵌缝，检查井的井底要设有溜槽，污水检查井溜槽顶约于0.8倍大管管径处相平。 很快，五天的实习时间就过去了。在这五天的实习时间我学到了很多课本上不可能学到的知识。现就实习情况做如下总结： 通过实习，我知道了学习的重点，增加了对本专业的感性认识，提高了自己解决实际问题的能力；通过实习，提高了自己的识图能力，对施工图纸的认识，可以说是从不知到认识的跨越；通过实习，增强了理论联系实际的能力，弥补了课堂上的不足；通过实习，为以后专业课的学习打下了坚实的基础，也为自己毕业后走上社会工作奠定了一定的基础；通过实习，培养了我吃苦耐劳的精神，更学到了如何与现场施工人员、技术人员沟通的技巧。我们这次实习内容相当丰富，增强了我的工程意识和创新意识，开阔了眼界，使自己得到了前所未有的锻炼。
