建筑施工—顶棚装饰构造之二.doc

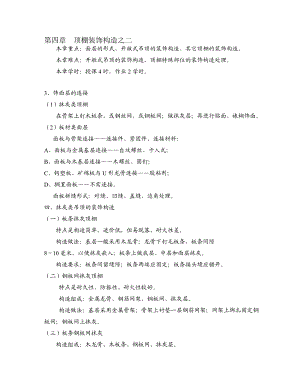

第四章 顶棚装饰构造之二 本章重点：面层的形式、开敞式吊顶的装饰构造、其它顶棚的装饰构造。本章难点：开敞式吊顶的装饰构造、顶棚特殊部位的装饰构造处理。 本章学时：授课4时，作业2学时。3、饰面层的连接（1）抹灰类顶棚 在骨架上钉木板条，或钢丝网，或钢板网；做抹灰层；再进行贴面、裱糊饰面。（2）板材类面层面板与骨架连接连接件、紧固件、连接材料：A、面板与金属基层连接自攻螺丝、卡入式；B、面板与木基层连接木螺丝、圆钉；C、钙塑板、矿棉板与U形龙骨连接胶粘剂；D、搁置面板不需连接。面板拼缝形式：对缝、凹缝、盖缝、边角处理。四、抹灰类吊顶的装饰构造（一）板条抹灰顶棚 特点是构造简单、造价低，但易脱落、耐火性差。 构造做法：基层一般采用木龙骨；龙骨下钉毛板条，板条间隙810毫米，以便抹灰嵌入；板条上做底层、中层和面层抹灰。 构造要求：板条间留缝隙；板条两端应固定；板条接头缝应错开。（二）钢板网抹灰顶棚 特点是耐久性、防振性、耐火性较好。 构造组成：金属龙骨、钢筋网架、钢板网、抹灰层。 构造做法：基层采用金属骨架；骨架上衬垫一层钢筋网架；网架上绑扎固定钢板网；钢板网上抹灰。（三）板条钢板网抹灰构造组成：木龙骨、木板条、钢板网、抹灰层。五、板材类吊顶的装饰构造 板材类吊顶的面层材料有实木板、胶合板、纤维板、钙塑板、石膏板、塑料板、硅钙板、矿棉吸声板、铝合金等金属板材。 基本构造：在结构层上用射钉等固定吊筋；将主龙骨固定在吊筋上；次龙骨固定在主龙骨上；再用钉接或搁置的方法固定面层板材。（一）木质顶棚的装饰构造 木质顶棚的面层材料是实木条板和各种人造板（胶合板、木丝板、刨花板、填芯板等）。 特点是构造简单、施工方便、具有自然、亲切、温暖、舒适、的感觉。1、实木条板顶棚 实木顶棚基本构造：结构层下间距1米左右固定吊杆；吊杆上固定主龙骨；面层条板与主龙骨呈垂直状固定。 实木条板的拼缝形式有企口平铺、离缝平铺、嵌榫平铺、鱼鳞斜铺等。2、人造木板顶棚 基本构造：结构层下固定吊杆；龙骨呈格子状固定在吊杆下，分格大小与板材规格协调；面板与龙骨固定。 人造板材的铺设视板材厚度、饰面效果而定。较厚的板材（胶合板、填芯板）直接整张铺钉；较薄的板材宜分割成小块的条板、方板或异形板铺钉，以免凹凸变形。（二）石膏板顶棚 饰面特点：自重轻、耐火性能好、抗震性能好、施工方便等。 面板材料：普通纸面石膏板、防火纸面石膏板、石膏装饰板、石膏吸声板等。 构造组成：轻钢龙骨、大块纸面石膏板、饰面层。 纸面石膏板可直接搁置在倒T形的方格龙骨上，也可用螺丝固定。大型纸面石膏板用螺丝固定后，可刷色、裱糊墙纸、贴面层或做竖条和格子等。 无纸面石膏板多为500毫米见方，有光面、打孔、各种形式的凹凸花纹。安装方法同纸面石膏板。（三）矿棉纤维板和玻璃纤维板顶棚 这类顶棚具有不然、耐高温、吸声的性能，适合有防火要求的顶棚。板材多为方形和矩形，一般直接安装在金属龙骨上。 构造方式：暴露骨架（明架）、部分暴露骨架（明暗架）、隐蔽骨架（暗架）。 暴露骨架的构造是将方形或矩形纤维板直接搁置在倒T形龙骨的翼缘上。 部分暴露骨架的构造是将板材两边做成卡口，卡入倒T形龙骨的翼缘中，另两边搁置在翼缘上。隐蔽式骨架是将板材的每边都做成卡口，卡入骨架的翼缘中。 （四）金属板顶棚 采用铝合金板、薄钢板等金属板材面层的顶棚。 铝合金板表面作电化铝饰面处理，薄钢板表面可用镀锌、涂塑、涂漆等防锈饰面处理。金属板有打孔和不打孔的条形、矩形等形材。 特点是自重小、色泽美观大方，具有独特的质感，平挺、线条刚劲明快，且构造简单、安装方便、耐火、耐久。1、金属条板顶棚 条板呈槽形，有窄条、宽条。条板类型不同和龙骨布置方法不同可做成各式各样的变化效果。 按条板的缝隙不同有开放型和封闭型。开放型可做吸声顶棚，封闭型在缝隙处加嵌条或条板边设翼盖。 金属条板与龙骨相连的方式有卡口和螺钉两种。条板断面形式很多，配套龙骨及配件各产家自成系列。条板的端部处理依断面和配件不同而异。 金属条板顶棚一般不上人。若考虑上人维修，则应按上人吊顶的方法处理，加强吊筋和主龙骨来承重。2、金属方板顶棚装饰构造 金属方板装饰效果别具一格，易于同灯具、风口、喇叭等协调一致，与柱边、墙边处理较方便，且可与条板形成组合吊顶，采用开放型，可起通风作用。 安装构造有搁置式和卡入式两种。搁置式龙骨为T型，方板的四边带翼缘搁在龙骨翼缘上。卡入式的方板卷边向上，设有凸出的卡口，卡入有夹翼的龙骨中。方板可打孔，也可压成各种纹饰图案。金属方板顶棚靠墙边的尺寸不符合方板规格时，可用条板或纸面石膏板处理。（五）镜面顶棚装饰构造 采用镜面玻璃，镜面不锈钢片、条饰面。有空间开阔、生动、富于变化。 基本构造：将镜片粘贴在衬板上，再将衬板固定在龙骨上。或采用T型龙骨，将镜片板搁置在龙骨翼缘上。 面板固定：1、自攻螺丝及金属压条； 2、抛光不锈钢螺钉； 3、直接搁置。六、开敞式吊顶的装饰构造（一）饰面特点 这种顶棚由藻井式顶棚演变而成，表面开敞，具有既遮又透的效果，有一定的韵律感，减少了压抑感，又称格栅吊顶。 这种顶棚采用单体构件组合而成，或将构件和灯具、装饰品等结合形成，即可作自然采光顶棚，又可作人工照明顶棚，即可与T型龙骨分格安装，又可大面积组装。 由于上部空间是敞开的，设备及管道均可看见，所以要采用灯光反射和将设备管道刷暗色进行处理。（二）单体构件的种类与连接构造 单体构件从制作的材料分，有木制格栅构件、金属格栅构件、灯饰构件及塑料构件等。木制构件和金属构件较常用。 单体构件的连接通常是采用插接、挂接、榫接的方式。不同的连接方法会产生不同的组合方式和造型。（三）开敞式顶棚的安装构造 1、单件吊挂（1）单体构件安装在骨架上，骨架再与吊杆连接。（2）单体构件直接与吊杆连接后吊挂。2、整体吊挂 单体构件连成整体；再与通长钢管或T形龙骨挂接；再连接吊杆。 七、其它顶棚的装饰构造（一）装饰网架顶棚 采用不锈钢管、铜合金管等材料制成。具有造型简洁新颖、结构韵律美、通透感强等特点，但造价较高。也可在网架顶部设镜面玻璃，在网架内设灯具，可丰富顶棚装饰效果。 构造要点：1、网架杆件组合形式与杆件之间的连接 装饰网架一般不是承重网架，所以构件组合形式可根据装饰要求来设计布置。 杆件之间连接：采用承重结构网架相类似的节点球连接；或直接焊接后再用薄板包裹。2、装饰网架与主体结构的连接 （1）预埋铁件 （2）射钉固定连接板（二）发光顶棚 顶棚饰面板采用有机灯光片、彩绘玻璃等透光材料。特点是整体透亮，光线均匀，减少压抑感，且彩绘玻璃图案丰富、装饰效好。但大面积使用时，耗能较多，且技术要求较高，占据较多的空间高度。 构造要点：1、透光饰面材料固定 一般采用搁置、承托、螺钉、粘贴等方式与龙骨连接。采用粘贴时应设进人孔和检修走道。2、顶棚骨架布置 为了分别支承灯座和面板，骨架必须设置两层，上下层之间用吊杆连接。3、顶棚骨架与主体结构连接 将上层骨架用吊杆与主体结构连接，构造做法同一般吊顶。（三）软质顶棚 采用绢纱、布幔等织物或充气薄膜来装饰顶棚。特点是可自由改变形状，别具风格，可营造各种环境气氛，装饰效果丰富。 构造要点：1、顶棚造型的控制 造型设计以自然流线型为主体。2、织物或薄膜的选用 一般选用具有耐腐蚀、防火、强度较高的织物薄膜。进行技术处理。3、悬挂固定 可悬挂固定在建筑物的楼盖下或侧墙上，设置活动夹具，以便拆装。需要经常改变形状的顶棚，要设轨道，以便移动夹具，改变造型。八、顶棚特殊部位的装饰构造（一）顶棚端部的构造处理 指顶棚与墙体交接部位。 顶棚边缘与墙体固定因吊顶形式不同而异，通常采用在墙内预埋铁件或螺栓、预埋木砖、射钉连接、龙骨端部伸入墙体等构造方法。 端部造型处理有凹角、直角、斜角等形式。 直角时要用压条处理，压条有木制和金属。（二）迭级顶棚的高低交接构造处理 主要是高低交接处的构造处理和顶棚的整体刚度。 作用：限定空间、丰富造型，设置音响、照明等设备。构造做法：附加龙骨、龙骨搭接、龙骨悬挑等。（三）顶棚检修孔及检修走道的构造处理1、检修孔 设置要求：检修方便，尽量隐蔽，保持顶棚完整。 设置方式：活动板进人孔、灯罩进人孔。 对大厅式房间，一般设不少于两个的检修孔，位置尽量隐蔽。2、检修走道 检修走道的设置要靠近灯具等需维修的设施。 设置形式：主走道、次走道、简易走道。 构造要求：设置在大龙骨上，并增加大龙骨及吊点。（四）灯饰、通风口、扬声器与顶棚的连接构造 灯饰、通风口、扬声器有的悬挂在顶棚下，有的嵌入顶棚内，其构造处理不同。 构造要求：设置附加龙骨或孔洞边框；对超重灯具及有振动的设备应专设龙骨及吊挂件；灯具与扬声器、灯具与通风口可结合设置。 嵌入式灯具及风口、扬声器等要按其位置和外形尺寸设置龙骨边框，用于安装灯具等及加强顶棚局部，且外形要尽量与周围的面板装饰形成统一整体。（五）顶棚反光灯槽构造处理 反光灯槽的造型和灯光可以营造特殊的环境效果，其形式多种多样。设计时要考虑反光灯槽到顶棚的距离和视线保护角。且控制灯槽挑出长度与灯槽到顶棚距离的比值。同时还要注意避免出现暗影。总结回顾：基本构造：在结构层上用射钉等固定吊筋；将主龙骨固定在吊筋上；次龙骨固定在主龙骨上；再用钉接或搁置的方法固定面层板材。板材类吊顶的面层材料有实木板、胶合板、纤维板、钙塑板、石膏板、塑料板、硅钙板、矿棉吸声板、铝合金等金属板材顶棚特殊部位的装饰构造作业：一、试述板材类吊顶的面层材料，？二、试述顶棚反光灯槽构造处理？三、常见顶棚特殊部位的装饰构造有哪些？
