点检系统操作手册-v1.0.doc

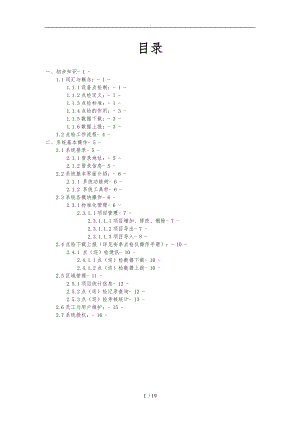

. 目录一、初步知识- 1 -1.1词汇与概念：- 1 -1.1.1设备点检制：- 1 -1.1.2点检定义：- 1 -1.1.3点检标准：- 1 -1.1.4点检的作用：- 3 -1.1.5数据下载：- 3 -1.1.6数据上报：- 3 -1.2点检工作流程- 4 -二、系统基本操作- 5 -2.1系统登录- 5 -2.1.1登录地址：- 5 -2.1.2登录信息- 5 -2.2系统基本界面介绍：- 6 -2.1.1 系统功能树- 6 -2.1.2 系统工具栏- 6 -2.3系统各模块操作- 6 -2.3.1标准化管理- 6 -2.3.1.1项目管理- 7 -2.3.1.1.1项目增加、修改、删除- 7 -2.3.1.1.2项目导出- 7 -2.3.1.1.3项目导入- 8 -2.4点检下载上报（详见安卓点检仪操作手册）：- 10 -2.4.1 点（巡）检通讯- 10 -2.4.1.1点（巡）检数据下载- 10 -2.4.1.2点（巡）检数据上报- 10 -2.5区域管理- 11 -2.5.1项目统计信息- 12 -2.5.2点（巡）检记录查询- 12 -2.5.3点（巡）检考核统计- 13 -2.6员工与用户维护：- 15 -2.7系统授权：- 16 - 18 - / 19一、 初步知识1.1词汇与概念：1.1.1设备点检制：设备点检制是一种以点检为核心的设备维修管理体制，是实现设备可靠性、维护性、经济性达到最正确化、实行全员设备维修管理(TPM)的一种综合性的基本制度。1.1.2点检定义：为了维持生产设备原有的性能，通过用人的五感（视、听、触、味、嗅）或简单的工具仪器，按照预先设定的周期和方法，对设备上的某一规定部位(点)，对照事先设定的标准，进行有无异常的预防性周密的检查，以便设备的隐患和缺陷能够得到早期发现、早期预防、早期处理，这样的设备检查称为点检。设备点检为设备检修提供了检修计划依据。1.1.3点检标准：点检标准亦称点检计划，是点检工作的基础。在点检标准中定义了工作规。（1）岗位：按照点检工作的围，划定岗位，责任到岗。（2）区域：将临近的设备划分到同一区域，以便进行区域化管理。（3）DALLAS号：每个区域对应现场一个标识牌，牌子上安装有钮扣。每个钮扣有一个唯一编号，称之为DALLAS号。点检仪必须与DALLAS扣接触，才到采集数据，在一定程度上保证了数据的真实性。（4）工况：设备的运行（工作）状况。定义了设备在什么状况下进行数据采集。系统定义了三种工况：运行、停运（检修）、备用.（5）项目名称：要采集的容。如轴向振动、外表温度、表面清洁状况等。如果标准值较长，请将标准写在此列中，并用括起来。（6）项目周期：项目采集的周期。系统定义了以下类型：D、W、M D：每日点检一次；D1-3：巡检周期，即第1到3个班次都检； W1,2,5每周1、2、5各检一次； M01：每月1号检查；M01,15：每月1号和15号各检一次 DM ：月检一次 DW：周检一次（7）项目顺序：点检仪提示检查的顺序，为一列不重复数字。每个区域不可重复。（8）获得方式：亦称点检方法。系统定义了三种方式：测量、抄表、观察。 测量：凡是通过点检仪的传感器直接采集的称之为测量。 抄表：通过其他仪器或是直接查看现场仪表得到的称之为抄表。 观察：状态描述类。通过人的感官(目测、手触、耳听、鼻嗅)获得的统称为观察。（9）数据名称：当获得方式为“抄表”“测量”时，数据名称写“温度”“振动”“压力”等；当获得方式为“观察”时，数据名称写“不正常”“泄漏”“损坏”等（异常值）。（10）标准值：当获得方式为“抄表”“测量”时，标准值写数据正常围如“1100”“<10”；当获得方式为“观察”时标准值写“正常”“无泄漏”“无损坏”等（正常值）。1.1.4点检的作用：点检标准化作业是使点检员能够依据标准化、规化的点检工作程序，认真执行，并实施点检作业与管理，以切实把握设备的运行状态，制订切实可行的维修计划，防止设备的欠维修或过维修，从而降低了维修成本，提高了检修效率与经济效益。 点检标准化作业使员工增加了工作责任心，提高了工作效率。1.1.5数据下载：将点检标准按岗位传输到点检仪中，这个过程称之为数据下载。1.1.6数据上报：将点检仪中的数据结果回传到电脑，这个过程称之为数据上报。1.2点检工作流程点检工作同其他定期工作一样，亦遵循PDCA闭环工作流程。点检员在工作中遵循：计划（Plan）、实施（Do）、检查（Check）、措施反馈（Act），提高点检管理水平和工作效率。二、 系统基本操作2.1系统登录系统登录需在集控室的点检系统客户端电脑上完成。2.1.1登录地址：在IE中地址栏中输入10.65.177.179:8888/zceam2.1.2登录信息打开登录窗口后，在用户代码中输入用户工号，在用户密码中输入密码，如以下图：（默认密码为工号）2.2系统基本界面介绍：2.1.1 系统功能树当登录系统后，左侧显示的即为系统功能树，如以下图所示：2.1.2 系统工具栏在系统主页右上角显示的为系统工具栏，如以下图所示：2.3系统各模块操作2.3.1标准化管理打开标准化管理>点检标准>专业点检标准（运行巡检标准）标准化管理是针对数据操作和维护的（对数据进行导入，导出，增加，修改，删除）。2.3.1.1项目管理点击点检项目树，当点击区域名称时，会过滤出本区域的数据，如以下图：2.3.1.1.1项目增加、修改、删除鼠标勾选中要操作的项目，并点击右上角操作命令对数据进行维护。2.3.1.1.2项目导出当要修改的数据量较大，在软件中不方便操作时，系统支持将点检标准导出到excel中进行增删改操作。选中岗位，再点击按钮：此时导出的数据为过滤的整个岗位数据。提示窗口弹出时，选择确定：此时弹出文件下载窗口，选择保存，并选择路径后保存：当要添加多条项目（设备、部件信息）时，打开下载的excle，再想要添加的位置添加一条数据即可，数据各字段格式解释参见：1.1.3点检标准。但要注意项目编码要根据系统最大值+1（如项目最大值是15001，那么所要添加的数据的项目编码可以是15002以后的数字），否则会导致项目编码重复。如以下图，添加数据，再进行项目导入。特别提醒：项目编码是一条记录的唯一标识，不能重复。项目编码删除要慎重，因为与项目编码相对应的设备点巡检记录也会删除。2.3.1.1.3项目导入 当修改完数据后点击按钮，提示窗口弹出，选择修改后的Excel文件，点击确定。出现提示窗口然后在进行“对应”导入后完成相关工作。2.4点检下载上报（详见安卓点检仪操作手册）：1） 菜单路径：工作管理 点检管理手持终端通讯，界面如下：2.4.1 点（巡）检通讯2.4.1.1点（巡）检数据下载打开系统菜单的“工作管理”>“点（巡）检管理”>“手持终端（巡检仪）通讯”，如以下图:打开点（巡）检通讯界面，操作步骤如下：1、 选择要下载的岗位；2、 将点检仪连接线连接，并检查右下角的端口状态是否是“连接”状态；3、 点击软件中的“点（巡）检下载”，下载完后，再单击同步人员信息；4、 此时监视窗提示信息，进度条滚动。直到下载完成 2.4.1.2点（巡）检数据上报点检上报与下载在同一界面完成。此时不需要选择岗位即可。上报步骤如下：1、将点检仪USB连接，并检查端口状态是否为“连接”；2、点击“点（巡）检上报”按钮；3、此时监视窗提示信息，进度条滚动。直到全部时间上报完成。如以下图所示：2.5区域管理当现场区域标识牌损坏，重新更换标识牌时，软件需要对新更换的钮扣号进行更正。重新下载数据后，方能进行正常点检工作。选择上要修改的若干个区域，再点右上角的“修改”，如以下图所示：2.5.1项目统计信息点击第三页“信息统计”，系统会按岗位、人员统计出设备数、区域数、项目总数、抄表数、测量数、观察数。如以下图：2.5.2点（巡）检记录查询打开系统功能菜单“工作管理”>“点（巡）检管理”>“点（巡）检记录查询”打开窗口如以下图所示：选择完条件后，点击左上角“查询”按钮查询后，打开如下项目结果列表：2.5.3点（巡）检考核统计打开系统菜单“工作管理”“点（巡）检管理”“点（巡）检考核统计”打开条件过滤窗口选择完条件后，点击左上角的查询按钮统计结果如下：在上图的某条容上双击即可打开此条统计的到位与漏检详细信息，如以下图所示：2.6员工与用户维护：点击左侧功能树中的机构与人员管理>组织机构设置打开如下界面，按以下图所示操作即可：添加完员工后，将员工添加到用户中。（如果不做此步，员工不能登录）。打开系统功能菜单：系统安全管理>用户体系>用户管理右侧主窗口打如以下图所示：（按图中步骤操作）至此系统员工与用户即添加完成！2.7系统授权：系统对用户组进行操作授权.打开系统菜单：系统安全管理>用户体系>功能与操作授权打开后，右侧主菜单显示如下（按图步骤操作即可）：至此用户组授权成功！
