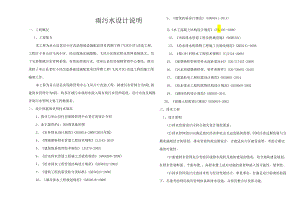

老旧小区改造基础设施配套项目四期工程(飞凤片区)改造工程--雨污水设计说明.docx

雨污水设计说明9、建筑抗震设计规范(GB50011-2014)一、工程概况1、工程简介本工程为巫山县老旧小区改造基础设施配套项目四期工程(飞凤片区)改造工程，工程位于巫山县飞凤小区。经过现场实地踏勘，飞凤小区现有排水管网系统缺乏。为了完善集镇污水管网系统，有效治理雨污水，受巫山县住房保障管理中心委托，我司承担了巫山县老旧小区改造基础设施配套项目四期工程(飞凤片区)改造工程的施工图编制工作。本工程为巫山县住房保障管理中心飞风片)改造工程，拟建污水管网分为8段,拟建雨水管网分为8段，将各区域污水或雨水接入现有雨污水管网系统。设计内容及规模详雨污水管网主要工程数量表。二、设计依据和采用技术规范1、我司与巫山县住房保障管理中心签订的设计合同2、业主提供的1：500现状地形图3、室外排水设计规范GB50014-2006(2016年版)4、埋地塑料排水管道工程技术规程CJJ143-20105、建筑地基处理技术规范(JGJ79-2002)6、给水排水管道工程施工及验收规范(GB50268-2008)7、给水排水工程管道结构设计规范(GB50332-2002)7、建筑工程抗震设防分类标准(GB50223-2008)10、城市排水工程规划规范(GB50318-2000)Ik水工混凝土结构设计规范(S1.191-2008)12、市政排水管道工程及附属设施(06MS201)13、给水排水构筑物工程施工及验收规范GB50141-200814、镇(乡)村排水工程技术规程(CJJI24-2008)15、球墨铸铁管和管件水泥砂浆内衬(GB/T17457-2009)16、污水用球墨铸铁管、管件和附件(GB/T26081-2010)17、建筑机电工程抗震设计规范GB50981-201418、给水排水工程构筑物结构设计规范GB50069-200219、砌体结构设计规范GB5003-201120、混凝土结构设计规范GB50010-2002三、排水工程1、设计原则(1)排水管道设计应符合相关设计规范要求。(2)排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。(3)新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置.、高程布置上适应功能的需要和接入的可能性、便利性。(4)排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。(5)设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。(6)管道的平面、高程布置充分考虑各种城镇管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。(7)在保障现在房屋等构筑物安全的前提下，合理平面布线。2、排水体制本工程排水体制采用雨、污水分流制。3、排水管网设计由于本项目每段管网较短，服务面积较小，且坡度均较陡，采用雨水管网最小管径DN300(局部沿用原有雨水管网DN400500)、污水管网最小管径DN300(局部沿用原有污水管网DN400500)即可满足设计要求，不在另做水力计算。3.1 污水管道水力计算目前排水管道的水力计算中仍采用均匀流公式。常用的均匀流基本公式有：流量公式：Q=WXV流速公式：V=-J?5/1n式中：Q一流量(m3s)W一过水断面面积(m2)；V一流速(ms);R一水力半径(过水断面面积与湿周的比值)；i一水力坡度(即水面坡度，等于管底坡度)：n一管壁粗糙系数，HDPE双壁波纹管取0.009,钢管0.012。主要计算参数为保证污水管道的正常运行，室外排水设计规范(GB50014-2006)(2016年版)对如下设计数据做了规定：(1) .流速V最小设计流速Vmin=O.6ms最大设计流速VmaX：金属管道VmaX=IOns非金属管道Vmax=5ms(2) .设计充满度我国规定污水管道按不满流(hDl)进行设计，其最大设计充满度的规定见下表。管道最大设计充满度管径或渠高(mm)最大设计充满度200-3000.55350-4500.655009000.70(3).最小管径与最小设计坡度非车行道下最小管径为300三,在满足最小设计流速前提下，水力坡降一般随地势保持一致。(4) .综合生活污水量总变化系数生活污水量总变化系数参见下表。污水平均日流量(1.s)515107010020050021000总变化系数2.32.01.81.71.61.51.41.3根据污水管道布置情况和周边污水收集情况确定污水流域流量进行计算，计算结果详见污水管道水力计算表4、水力计算结果根据室外给排水设计规范(GB50013-2006),结合飞凤小区具体情况，确定小区的平均日综合生活给水量取1201./人-d,污水收集率取0.9,折污系数取0.85,由此可计算出总的污水量。由上述方法得出的污水量为平均日污水量，污水管道设计流量则按最大日污水量计算，即用平均日污水量乘以总变化系数，从而得出污水管道的设计流量。经过现场实地踏勘及业主提供的资料，各段污水管网服务人口及污水量详见下表:飞凤小区污水管网服务人口数(人)变化系数污水量1./S第小区W1-W93122.30.33第二小区W10-W234682.30.50第三小区W24-W563002.30.32W95-W102502.30.05W104-W1181102.30.12W126-W133502.30.05第四小区W134-W1675002.30.53W199-W2183002.30.32W221-W2363002.30.32W254-W2701002.30.11第五小区W302-W3173362.30.36第六小区,271-W2803212.30.34第七小区W338-W3171002.30.11W367-W3821002.30.11W389-W4164362.30.46飞凤小区段一,J1?编平均日流量(1.Zs)总变化系数KZ设计流量(1.s)管径(mm)坡降(%)流速(ms)充满度(hD)计算最大流量(1.s)第小区W1-W90.332.30.76DN3000.31.1240.5544.80第二小区W10-W230.502.31.14DN3000.31.1240.5544.80第三小区W24-W560.322.30.73DN3000.31.1240.5544.80W95-W1020.052.30.12DN3000.31.1240.5544.80WlOd-Wl180.122.30.27DN3000.31.1240.5544.80W126-W1330.052.30.12DN3000.31.1240.5544.80第四小区W134-W1670.532.31.22DN3000.31.1240.5544.80W199-W2180.322.30.73DN3000.31.1240.5544.80W221-W2360.322.30.73DN3000.31.1240.5544.80W254-W2700.112.30.24DN3000.31.1240.5544.80第五小区W302-W3170.362.30.82DN3000.31.1240.5544.80第六小区W271-W2800.342.30.78DN3000.31.1240.5544.80第七小区W338-W3170.112.30.24I>N3000.31.1240.5544.80W367-W3820.112.30.24DN3000.31.1240.5544.80W389-W4160.462.31.07DN3000.31.1240.5544.80W495-W4670.162.30.37DN3000.31.1240.5544.80第八小区W437-W4570.272.30.61DN3000.31.1240.5544.80W470-W4690.422.30.96DN3000.31.1240.5544.80本设计按照重庆市城乡规划排水工程规划导则以及室外排水设计规范(GB50014-2006)2016版要求，市政道路下的排水管直径不小于30OnInl的标准执行。3.2雨水系统设计参数雨水管设计重现期取3年。根据室外排水设计规范(GB50014-2006)2016综合生活污水量总变化系数表W495-W4671502.30.16第八小区W437-W4572502.30.27W470-W4693922.30.42年版，雨水设计流量应按下列公式计算：Q=qF式中Q雨水设计流量(1/s)；q一采用气候与降水近似的重庆地区暴雨强度公式(ls.ha);。一径流系数，本工程取综合径流系数0.6;F汇水面积(ha)；巫山县设计暴雨强度按下列公式计算：_1774(1+0.997IgP)4=(/+9.228产式中4一设计暴雨强度(ls.ha);1一降雨历时(min);P设计降雨的重现期，取3年。雨水管渠的设计降雨历时按下列公式计算：t=ti+2式中，一降雨历时(Inin)；八一地面积水时间(min),视距离长短、地形坡度和地面铺盖情况而定，本工程取lOmin；,2管渠内雨水流行时间按下列公式计算：'460匕式中,2管渠内雨水流行时间(Inin)：匕一各排水管渠的流速(ms)；雨水管道水力计算表飞凤小区计算管段服务面积(ha)设计流量(1.s)管径(mm)坡度糙率系数过流能力(1.s)流速(ms)HDPE管钢筋险管第一小区Y1Y50.2028.6DN3000.0030.009-141.73.557第二小区Y6Y240.4057.2DN3000.0030.009141.73.557第三小区Y33Y490.85121.55DN3000.0030.009-141.73.557第四小区Y66Y831.00143.00DN3000.0030.009-145.03.639Y87-Y1011.00143.00DN3000.0030.009-145.03.639Y107-Y1291.62231.66DN4000.0030.009-235.04.028第五小区Y160-Y1750.4665.78I)N3000.0030.009-141.73.557第六小区Y140-Y1490.5882.94DN3000.0030.009-141.73.557第七小区Y186Y2021.25178.75DN4000.0030.009-200.03.874第八小区Y222Y2421.25178.75DN4000.0030.009-200.03.8743.3排水系统平面布置本次管线的布置，综合飞凤小区场镇现状地形地貌、地质条件、规划地下管网走向、原有地下设施情况、现状施工条件等因素。在充分利用现状排水设施，尽量就近排入市政污水管网的前提下，合理划分排水系统，布置雨污水管。根据周边雨污水管网情况和本区域房屋布局。各段雨污水管网平面布置详见设计图件。3.4纵断及高程设计排水管总体沿现有地形以一定坡度布设。污水管最小坡度不小于0.003,最小流速不小于0.6ms,雨水管最小坡度不小于0.003,最小流速不小于0.75ms,排水管最大流速不大于5ms乙一各排水管渠的长度(In)；本次设计污水自流管道鉴于污水量初期较小的情况，采用糙率较低、流水性能3.5管材好、耐冲刷腐蚀的管道，埋地管道采用HDPE双壁波纹管,车行道双壁波纹管环行强度为SN8(8KNm,),非车行道双壁波纹管环行强度为SN4(4KNm2),HDPE双壁波纹管接口为承插式橡胶圈接口。3.6、管道敷设(DHDPE管道敷设管道基础：埋地管道采用砂砾石垫层基础。管道基础在接口部位的凹槽在铺设管道时随铺随挖。凹槽长度为040.6m,深度为0.050.1m,宽度为管道外经加800mm。在接口完成后，凹槽应及时采用砂回填密实。管道采用承插接头，管道承口应放在进水方向。管顶覆±0.7mVHV3.5m时，采用135°砂垫层基础；管顶覆±3.5mVHV6.Om时，采用180°砂垫层基础.对于场地可能出现的局部软弱土层，如杂填土等采用级配砂砾石或碎石土分层碾压夯实换填至设计管底标高以下500mm,换填宽度宽出管道两侧不小于400mm,压实系数不小于0.95,承载力特征值不小于190KPa.当管顶覆土厚度度不足60Cm时，管道两侧采用浆砌片石，内侧回填素土厚50cm。管道基槽采用明挖，放坡系数根据具体地质条件确定：对于无放坡条件的，采用直立开挖，并做好支护措施，局部基坑距离相邻建筑物较近，基坑开挖过程中应按相关规定保留适当的安全距离，若无放坡条件及时采取基坑护壁措施。对有防冲要求和需要进行加固保护的管网采用360°满包混凝土基础。管道接口：污水管道(HDPE双壁波纹管)采用管顶平接，接口为承插式橡胶圈接口，管道与检查井连接采用短管连接，管道与井壁间采用中介层，加水泥砂浆及素灰浆，中介层材料由厂家提供。承插头距离检查井不小于1.5m。连接前，应先检查橡胶圈安放位置及插口应插入承口的深度，插口端面与承口底部间应留出伸缩间歇，伸缩间歇的尺寸应由供货商提供。管材供应商无明确要求的宜为IOmnio确认插入深度后，应在插口外壁做出插入深度标记。连接时，先将承口内壁清理干净，并在承口内壁及插口橡胶圈上涂覆润滑剂，然后将承插口端面的中心轴线对正。公称直径小于或等于40Omnl的管道，可采用人工直接插入，公称直径大于400mm的管道，应采用机械连接。安装时，应使橡胶密封圈正确就位，不得扭曲和脱落。接合拢后，应确保插入端与承口圆周间歇均匀，连接的管道轴线保持平直。3.7管网附属构筑物(1)检查井在管道每隔一段距离处设置检查井，其最大间距应根据污水管道管径、规范和当地维护清通管道等具体情况确定。本工程在管线转弯角度处、管道直径变化处、支管接入处等，均按规范要求设置有检查井。本工程中，埋地检查井采用C25碎浇筑和C25钢筋碎浇筑，架空检查井采用C25砂浇筑。施工中应根据不同管径采用不同的内空尺寸。并应根据实际情况适当调整井面标高，使其与周边的现状及规划标高一致。河道内采用压力密封井，压力密封井每隔100m设置一处通气管，通气管采用DN200钢丝网骨架复合管，管顶设置通气帽。通气管设置在附近绿化带或河道边。(2)雨水口本工程雨水口采用浆砌C30预制素混凝土砌块雨水口。雨水口篦子及井圈为球墨铸铁，雨水口井圈表面高程应比该处道路路面低30mm。单建雨水口泄水能力应不小于151s,双薄雨水口泄水能力应不小于251so若无特别注明，雨水口连接管为d3001I级预制碎管，以不小于0.01的坡度坡向雨水检查井。雨水连接管如果位于车行道上，采用满包混凝土加固处理。在道路凹曲线段布置雨水口时必须设在最低处，施工中可根据实际情况进行调整。(3)污水检查井井盖及井座选用车行道采用重型球墨铸铁防盗井盖（座）：人行便道、绿地等处采用轻型球墨铸铁防盗井盖（座）。检查井井盖须满足重庆市市政委于2011年2月执行的重庆市主城区市政设施容貌管理导则中的要求，并加设防盗装置。检查井爬梯采用塑钢爬梯（TG）o（4）检查井防坠落装置设计每座检查进均设置防坠落防护网，防护网由聚乙烯网线制作而成，技术指标均符合Q/1621HJG001-2012标准。1）防护网主要技术指标：防护网直径600室米，承重不低于150千克；网体的网绳直径6亳米，形状为菱形或方形；其网目边长不应大于IOCm。网绳断裂强力21600N。10.冲击力2500焦耳能量的冲击，网绳不断裂。2）防护网安装方法：用电钻在离地面10厘米处的井内型打孔把膨胀螺栓用工具旋转压进到孔内把网上的6角或者8角挂在固定好的膨胀螺栓挂钩上。3.8管槽回填管道施工完毕并经检验合格后，基槽应及时回填，回填应在保证管道的强度达到设计强度、闭水试验合格后进行。回填土在管底两侧至管顶上50厘米范围内不得含有有机物及大于50亳米的大块砖石硬块，分层夯实，管两侧压实面高差不应超过30厘米，压实系数20.90。管顶覆土20.5m以上部分可采用素土分层压实，压实系数20.90,道路下的管道，其密实度还应满足道路路基的质量要求。管道回填不得采用机械强夯。3.9施工注意事项1、排水管道施工时，以管道内底标高进行控制，地面高程和管道埋深仅作为参考。排水检查井井面高程以该处人行道或车行道实际高程为准。2、本设计要求各管段连接时，必须采用同一测量控制点，施工前应对排水进出口处的标高进行校核，以杜绝水排不出去的事故发生。3、由于本工程暂无管网专项地质勘查报告，在工程施工前应加强现场调查及核实工作，制定好建设实施方案及突发情况的应急措施；基础开挖至持力层后，建设方需委托具有相关资质的勘察单位派出勘察专业人员进行现场踏勘，判断和检测地基持力层的承载力是否满足本项目设计要求，明确基础持力层范围内应无软弱夹层、断裂破碎带和洞穴分布，且在应力扩散范围内应无岩体临空面；设计单位再行根据现场踏勘和检测成果进行复核；工程施工过程中则需加强管道、检查井等构筑物的基槽验收工作，在一段基槽开挖完毕之后，应及时通知建设方、地勘、监理、质检及设计单位等进行现场验槽，待确定基槽满足设计承载力要求后方可进行下一道施工工序。若施工中发现设计图纸与现场实际情况有较大出入时，应及时报告建设方、地勘、监理、设计会商解决。4、未尽事宜严格按现行相关规范执行。
