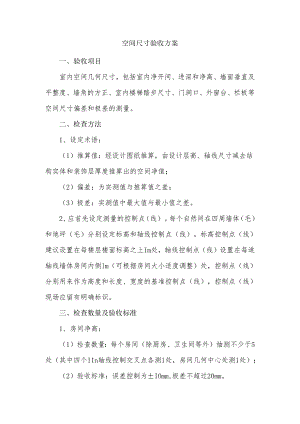

空间尺寸验收方案.docx

空间尺寸验收方案一、验收项目室内空间几何尺寸，包括室内净开间、进深和净高、墙面垂直及平整度、墙角的方正、室内楼梯踏步尺寸、门洞口、外窗台、栏板等空间尺寸偏差和极差的测量。二、检查方法1、设定术语：（1）推算值：经设计图纸推算，由设计层高、轴线尺寸减去结构实体和装饰层厚度推算出的空间净值；（2）偏差：为实测值与推算值之差；（3）极差：实测值中最大值与最小值之差。2、应首先设定测量的控制点（线）。每个自然间在四周墙体（毛）和地坪（毛）分别设定标高和轴线控制点（线）。标高控制点（线）建议设置在每楼层楼面标高之上Im处，轴线控制点（线）设置在每道轴线墙体房间内侧lm（可根据房间大小适度调整）处，控制点（线）分别用来作为高度和长度、宽度的基准控制点（线），控制点（线）现场应留有明确标识。三、检查数量及验收标准1、房间净高：（1）检查数量：每个房间（除厨房、卫生间等外）抽测不少于5处（其中四个IIn轴线控制交叉点各测1处，房间几何中心处测1处）；（2）验收标准：误差控制为±IOmm,极差不超过20mm。2、房间开间、进深(净)尺寸：(1)检查数量：每个房间各抽测两处(各沿四个Im轴线控制交叉点进行)；(2)验收标准：误差控制为±10mm,极差不超过20mm且不超过长度推算值的0.5%。3、墙面垂直度、平整度：(1)检查数量：每个房间抽测数量由验收小组确定，可沿每个自然间墙体的Im轴线控制交叉点处的Im标高控制点(线)为量测基准点进行量测；(2)验收标准：允许偏差不超过4mm。4、墙角方正：(1)检查数量：直角检测尺全数检查；(2)验收标准：允许偏差不超过4mm。5、室内楼梯踏步尺寸：(1)检查数量：钢卷尺、全数检查；(2)验收标准：踏步的宽度、高度符合设计要求，相邻踏步高差、踏步两端宽度差不应大于IOmmo6、门洞口尺寸：(1)检查数量：钢尺检查，每个洞口宽度量测不少于1处，量测洞口高度1/2处，全数检查；(2)验收标准：门洞口的宽度、高度符合规范及设计要求。
