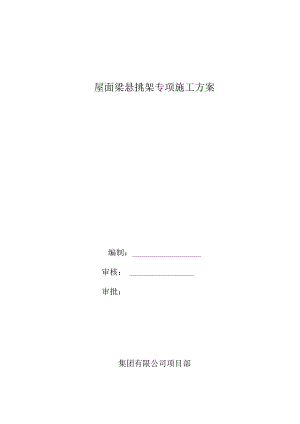

屋面梁悬挑架专项施工方案.docx

屋面梁悬挑架专项施工方案编制：审核：审批：集团有限公司项目部2023年2月一、工程概况51.项目基本情况52 .总体设计概况53 .梁构件及架体概况64 .施工要求和技术保证条件3二、编制依据51 .主要规范、规程、标准52 .安全管理法规文件53 .施工图纸54 .其他6三、施工计划71 .施工进度安排72 .主要材料计划83 .施工设备及机具准备94 .设备及测量器具计划9四、支模架施工工艺技术和施工方法101.施工参数及搭设示意图102施工流程163 .施工方法164 .施工操作要求29五、装饰外架施工工艺技术和施工方法311 .工艺要求312 .工艺流程333 .施工方法334 .架体整体拆除34六、施工安全保证措施351 .组织保障352 .安全责任制度和安全管理职责353 .支模架及装饰架安拆及使用要求384 .风险识别及管控措施405 .施工安全技术措施445.5环保文明施工措施49七、施工管理及作业人员配备521. 施工管理人员522. 作业人员配备52八、验收要求531 .验收标准532 .验收程序533 .验收内容544 .验收人员58九、应急处置措施591 .应急指挥部结构图592 .应急指挥部职责603 .应急救援624 .应急救援的配置和演练625 .应急响工作程序636 .现场事故应急处理647 .新冠疫情防控和疫情响应668 .附件医院应急救援路线图669 .事故后恢复与程序66十、计算书及附图671 .梁1.2施工模板计算书672 .梁1.1.Kl施工模板计算书813 .荷载分析954 .拉杆承受荷载时计算书965 .钢丝绳受力时计算书1076 .拉杆拉结女儿墙抗倾覆能力计算117十一、编制、审核人员基本情况122一、工程概况1.项目基本情况本项目位于XXXX,净用地面积约39269.63疔，建筑密度20%,容积率2.0,计容建筑面积约78539.00肝，总建筑面积约111497.62m2;其中包含销售型物业（住宅）、售楼展示区；配套设施（机动车、非机动车停车库、市政设施、垃圾用房、物业用房等）。主要建设内容为建筑工程、装修工程、安装工程及总图配套工程（含土方工程、室外管线工程、供配电工程、场地道路硬化工程、绿化工程及其它附属工程）。建筑结构形式为：主体结构为框架、剪力墙结构，基础形式为筏板基础、独立基础、条形基础，场地类别为II类，工程抗震设防烈度为7度，结构抗震等级为三级。住宅的地上部分采用局部为装配式结构，含叠合板、A1.C墙板等PC构件。2 .总体设计概况项目位于XXXX,场地周边路网较发达，交通便利。地块呈矩形，东临通路，北临市政道路，西、南侧临规划道路。该项目用地远离地面的轨道交通，市快速路等交通主干线，不属于交通设施沿线用地。本工程项目为商品房住宅区，规划净用地面积39269.63平方米，建筑总面积为：111494.62平方米。112号楼为高层住宅、13号楼物管用房、地下室、门卫房等配套设施组成。其中，1T2为二类高层住宅建筑：13号楼为单层配套公共建筑（物管用房）。本项目1、2、5、8、11、12号楼为清水楼栋，3、4、6、7、9、10号楼为精装楼栋。地下室由机动车库，非机动车库、设备房、物管用房、垃圾房等组成。地下室人防工程等级为甲类（核6常6级）。本工程各单体结构概况表项目内容主楼结构形式基础结构形式主楼范围筏板基础纯地下室独立基础、条形基础、防水板主体结构形式高层住宅楼剪力墙地下室框架、剪力墙基础设计等级乙级基坑支护基坑支护形式：放坡+土钉支护结构；降水方式：管井降水+基坑明排水；基坑大面开挖深度5.255.85m,坑中坑相对周边大面开挖深度：0.84.5m,工程设防烈度7度结构抗震等级三级主体结构设计使用年限50年混凝土等级构件强度等级垫层C15筏板、独基、防水板C30P6挡土墙、水池、顶板梁板C30P8纯地下室柱、人防墙C35主楼墙柱、连梁C30、C35梁、板、楼梯C30构造柱、过梁、圈梁C25钢筋采用的钢筋型号HPB300、HRB400E、HRB500E<,3 .梁构件及架体概况3.1 各层结构梁概况本工程1、2、5、6、7、8、11、12#楼栋在屋面层、构架层K轴交86轴处有一根1.2梁、两根1.1.Kl梁（详下图），且该部位下部无任何结构。屋面层梁1.2（1、2、IK12#楼1.2标高:43.9m,5、6、7、8#楼1.2标高：53.7m）机房屋面层1.1.Kl（1、2、11、12#楼1.2标高:41.9m,5、6、7、机楼1.2标高：55.7m）构架层梁1.1.Kl（1、2、IK12#楼1.2标高：46.3m,5、6、7、8#楼1.2标高：58.1m）剖面图结构梁情况详细信息见下表。楼栋梁混凝土等级净跨度（mm）截面尺寸（mm）梁顶标高支模架高度（B）1、2、11、12#楼屋面层1.2C307500200*60041.93.451、2、11、12#楼机房屋面层1.1.KlC307500200*40043.95.451、2、Ik12#楼架构层1.1.KlC307500200*40046.37.855、6、7、8#楼屋面层1.2C307500200*60053.73.455、6、7、8#楼机房屋面层1.1.KlC307500200*40055.75.455、6、7、8#楼架构层1.1.KlC307500200*40058.17.853. 2支模架概况本方案采用悬挑工字钢上搭设支模架（后改装为装饰架）的方式以施工上述结构梁。工字钢采用16#工字钢，长度为6000mm,悬挑端长度3200mm。支模架立杆横距按1000mm设置，纵距按40Omm/40Omm/60Omm设置，梁下立杆排数按1排设置。水平杆步距按不大于150Omm进行设置。支模架施工过程中，架体随屋面层1.2、机房屋面层、架构层1.1.Kl梁施工逐层搭设，每层梁施工过程中，搭设高度按梁顶标高位置升高150Omm为止，以封闭施工。支模架纵向剪刀撑按立杆两端处位置设置连续之字剪，水平剪刀撑设置在扫地杆及梁下横杆处，梁两侧按5'8跨设置连续剪刀撑。各层支模架搭设参数图详本方案第四章第3节内容配图。4. 3装饰架概况当支模架将屋面层1.2、机房屋面层、架构层1.1.Kl梁施工完成后，架体转换为装饰架。从结构最高点加高150Omm计算，最终搭设高度为10.7m。拆除梁下立杆及不必要钢管，改造为装饰架。装饰架立杆纵距改装为800/60Onln1,横距不变，步距按不大于180Omm间距进行调整，剪刀撑自下而上连续设置。待1.2及1.1.Kl强度达到100%后，再次采用新型连墙件（预埋件已在梁1.2、1.1.Kl梁施工过程中预埋）进行两步两跨设置（计算按照两步三跨计算），与最外侧装饰架立杆进行扣结，验收检查合格后，作为装饰架使用。装饰架搭设参数图详本方案第五章第1节内容配图。5. 施工要求和技术保证条件4.1施工要求1）施工目标确保悬挑脚手架的搭设、使用、拆除过程中施工安全，确保此处结构、外墙装饰施工。2）施工技术要求悬挑脚手架的搭设的参数及工字钢的埋设方法必须满足相关法律法规及本方案的要求。施工过程中必须按照方案要求做好检查验收及监测监控记录。3）施工质量要求必须严格控制材料质量，使用合格材料，支撑系统构造要求严格按规范要求设置。搭设前，对进场的脚手架杆、配件（新、旧材料）等进行严格的检查，符合相关要求后才能使用。搭设完成后，抽检一定数量的扣件的紧固是否符合要求，可使用力矩扳手实测，要达到4065N.m,过小则扣件易滑移,过大则会引起扣件的铸铁断裂。悬挑脚手架搭设完成后对搭设质量进行检查，脚手架搭设应满足此要求：横平竖直、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃。4.2技术保证条件根据本工程的特点，为了按期、优质、高效、安全地完成本项工程，做如下安排:项目部成立安全生产小组，严格执行安全专项施工方案，加强对悬挑脚手架体系搭设、使用、拆除、施工过程中的监督、管理，确保施工安全。本工程所采用的材料均应满足规范和安全施工要求。对施工方案中所采用各种规范、规程、标准、图纸和政府文件等必须为现行及最新的指导性文件。本工程选用建筑扣件式钢管脚手架作为施工防护设施。加强技术交底和施工过程控制，严格执行审核通过的施工方案。特种作业人员必须持证上岗，进入施工现场必须正确佩戴安全防护用品。在悬挑脚手架搭设、使用、拆除、施工过程中，安排专业技术人员现场指导，并设专人负责进行安全检查，加强监控监测工作，发现隐情，立即停止施工并应采取应急措施。排除险情后，方可继续施工。二、编制依据1 .主要规范、规程、标准类型序号规范规程名称编号国家1钢管脚手架扣件GB15831-20062碳素结构钢GB/T700-20063直缝电焊钢管GB/T13793-20164钢结构设计规范GB50017-20175建筑结构荷载规范GB50009-20126混凝土结构设计规范GB50010-20107一般用途钢丝绳吊索特性和技术条件GB/T16762-20208阻燃安全网CB/T3749-2015行业9建筑机械使用安全技术规程JGJ33-201210建筑施工工具式脚手架安全技术规范JGJ202-201011建筑施工安全检查标准JGJ59-201112建筑施工扣件式钢管脚手架安全技术规范JGJ130-201113建筑施工高处作业安全技术规范JGJ80-2016地方文件14关于印发四川省危险性较大的分部分项工程安全管理规定实施细则的通知川建行规20183号文15四川省附着式脚手架安全技术标准（参考）DGJ51/T153-2020其他16关于结构梁钢筋及混凝土施工、模板安装等规范详见专项施工方案中依据的规范/2 .安全管理法规文件序号规范规程名称编号1建设工程安全生产管理条例国务院第393号令2住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质（2018）31号3危险性较大分部分项工程专项施工方案编制指南建办质202148号4建设工程安全生产管理条例国务院令第393号5危险性较大的分部分项工程安全管理规定建设部第37号令6中华人民共和国安全生产法2021第88号主席令7生产安全事故应急条例（2019）国务院第708号令8职业健康安全管理体系要求及使用指南GB/T45001-20209生产安全事故应急条例（2019）国务院第708号令）3 .施工图纸项目图纸及方案设计图纸等;4 .其他序号名称编号1安全生产标准化手册和公司危大工程、危险作业制度文件等相关要求。/2项目施工总承包合同/3项目项目施工组织设计/三、施工计划1 .施工进度安排各栋楼脚手架搭设、屋面层、机房屋面层及构架层816轴交K轴此处梁1.2及1.1.KI的施工具体实施口期根据项目总进度计划做统筹安排，为确保施工顺利进行和确保工程质量，施工顺序正常。具体施工计划表如下：屋面层梁1.2施工进度计划表序号施工工序123456781悬挑工字钢安装拉结2搭设悬挑外架3梁构件施工4混凝土浇筑待屋面层梁1.2强度达到90%后，搭设架体以施工机房屋面层梁1.1.K1。以此类推，对构架层1.1.Kl施工时，以机房屋面层1.1.Kl强度达到90%后，再搭设架体。待梁全部施工完成后，并强度达到混凝土100%,将支模架改造为装饰架。机房屋面层及构架层梁1.1.Kl施工进度计划表序号施工工序123456781支模架搭设2待1.2(1.1.Kl)强度达到90%后,搭设立杆3梁构件施工4混凝土浇筑2 .主要材料计划主要材料计划表序号材料名称规格数量单位备注来源1钢管48.0×3.6mm（安全计算按048X2.8）6000m架体租赁2直角扣件与048钢管配合6000个架体租赁3旋转扣件与048钢管配合2000个架体租赁4对接扣件与048钢管配合1000个架体租赁516#工字钢Q235碳素结构钢390米悬挑主梁租赁6拉杆上拉耳固定及连墙件预埋件150mm64套预埋件购买7安全立网1.8mX6m2000m2安全防护购买8安全平网1.5m×6m300IB2安全防护购买9木模板14mm厚50ms安全硬防护购买10拉杆HPB300直径20mm330m悬挑主梁租赁11钢丝绳直+0m,6*19（八）,1570（钢芯）300m悬挑工字钢保险作用购买12锚固螺栓4>18U型锚固螺栓6件/套悬挑工字钢固定购买3 .施工设备及机具准备施工设备及机具序号材料名称数量单位用途1扭力扳手4把扣件拧紧力度检查2游标卡尺2把检查脚手架钢管外径和壁厚钢丝绳及卡环尺寸3水准仪1台外架水平位移监测检查4经纬仪1台外架竖向位移监测检查5全站仪1台外脚手架变形观测6钢卷尺70把搭设中的距离或长度检查7线锤20个垂直度检查控制8角尺5把检查剪刀撑与脚手架倾角9对讲机4台指挥通信10哨子5个指挥、警示4 .设备及测量器具计划机械设备及测量器具计划表序号机械设备名称单位数量备注1电动切断机台4钢管尺寸下料2电焊机台4附着式型钢主梁与联梁的焊接3塔吊台6垂直运输4卷尺个12工字钢检查及定位5电扳手把若干搭设架体6水平尺把2预埋及安装检查7电钻把4清孔，钻孔四、支模架施工工艺技术和施工方法1 .技术参数及示意图本工程的钢管全部租赁48.3X3.6mm,计算时取48X2.8mm,因梁大小跨度各栋楼均一致，计算时以18层的楼栋5、6、7、8#楼进行计算。架体参数信息工字钢离地高度(m)50.15悬挑方式普通工字钢悬挑工字钢间距(mm)1000工字钢与建筑物连接方式平铺在楼板上锚固点设置方式压环钢筋压环钢筋直径d(mm)20主梁建筑物外悬挑长度1.(mm)3200主梁外锚固点到建筑物边缘的距离a(mm)400主梁建筑物内锚固长度1.n(mm)2800梁/楼板混凝土强度等级C30钢梁钢拉杆吊耳离外端距离500钢梁钢丝绳拉点离外端距离100钢拉杆上吊耳女儿墙预埋距离结构屋面距离850钢丝绳女儿墙预埋拉钩距离结构屋面距离1500钢拉杆HPB300(M20)钢丝绳直径18mm,6*19（八）,1570(钢芯)支模架相关参数立杆横距WlOOomnb纵距400Inm400mm600mm,步距W1.5m装饰架相关参数立杆横距WloOOnmb纵距80OnlnI600mm,步距W1.8m连墙件设置两步两跨，拉结至最外排立杆本方案悬挑工字钢长度为6000mm,悬挑端长度3200mm,悬挑工字钢采用16#工字钢，在结构板面上进行锚栓固定，锚栓采取穿孔的方式在结构楼板上进行固定。采用拉杆对工字钢进行拉结，拉杆受力，为安全考虑，每根工字钢增加一根保护钢丝绳，如拉杆出现破坏，钢丝绳起承受构件时，同样具备承载力安全性，详见后附计算书。工字钢从楼栋18层(14层)结构底板挑出，施工各梁结构，当上层梁施工完成并强度达到90%后，开始施工下层梁，梁信息如下表：楼栋梁混凝土等级净跨度(mm)截面尺寸(n三)梁顶标高支模架高度()1、2、11、12#C307500200*60041.93.45楼屋面层1.21、2、11、12#楼机房屋面层1.1.KlC307500200*40043.95.451、2、11、12#楼架构层1.1.KlC307500200*40046.37.855、6、7、8#楼屋面层1.2C307500200*60053.73.455、6、7、8#楼机房屋面层1.1.KlC307500200*40055.75.455、6、7、8#楼架构层1.1.KlC307500200*40058.17.85悬挑工字钢平面布置图（8根）立杆点位布置图1、2、11、12#楼屋面层1.2位置及信息1、2、IK12#楼屋面层1.2支模架搭设示意示意图1、2、11、12#楼机房屋面层梁位置及信息1、2、IK12#楼机房屋面层1.1.Kl支模架搭设示意图1、2、11、12#楼构架层梁位置及信息5、6、7、8#楼屋面层梁1.2位置及信息5、6、7、8#楼机房屋面层1.1.Kl支模架搭设示意图5、6、7、8#楼构架层梁1.1.Kl位置及信息5、6、7、8#楼架构层1.1.Kl支模架搭设示意图2 .施工工艺屋面层施工完成后，对混凝土结构女儿墙进行关模施工，女儿墙浇筑完成后强度达到设计强度后再施工屋面层1.2,在女儿墙施工过程中将拉杆预埋件及钢丝绳拉环提前预埋（女儿墙拉结部位结构满足承载力要求，详设计计算书），待强度达到100%后，再安装工字钢及后续支模作业，架体在外侧立杆上随升高使用密目网进行绑扎封闭，具体流程如下：女儿墙施工完成达到设计强度一工字钢搭设一拉杆及钢丝绳安装一搭设支模架f支模架三方验收合格一屋面层梁1.2施工一隐蔽验收一塔吊吊混凝土浇筑f屋面层梁1.2强度达到90%f搭设机房屋面层1.1.Kl支模架f支模架三方验收合格一机房屋面层1.1.Kl施工一塔吊吊混凝土浇筑一机房屋面层梁1.1.Kl强度达到90%f搭设架构层1.1.Kl支模架f支模架三方验收合格-架构层1.1.Kl梁施工f塔吊吊混凝土浇筑一待架构层1.1.Kl强度达到100%-将支模架改造为装饰架。3 .施工方法3.1 工字钢锚环施工工字钢的锚固方式采用结构板穿孔下插锚环固定悬挑工字钢的方式。固定端采用3个U字型钢筋锚环与结构板固定，U型钢筋锚环采用18U型锚固成品螺栓。根据本工程实际情况，悬挑工字钢的后端锚固位置处于现浇板区域。此处在主体结构板上预留，并采用618IJ型锚固螺栓对主梁进行固定。门卡与工字钢问的间隙用木楔楔牢。18U型锚固螺栓图工字钢与锚固螺栓之间用木楔楔紧。悬挑工字钢支承点应设置在结构梁上。根据设计图纸，工字钢放置部位，末端无剪力墙作为锚固点的情形，当工字钢长度因电梯井道阻挡时，在电梯井道剪力墙部位预留处理。3.2工字钢拉杆及钢丝绳施工拉杆上部固定采用15Omm螺栓，15Omm长直径25mm的预埋件（如下图）与8.8级M20承压型螺杆配套使用，在女儿墙混凝土浇筑前，对照悬挑工字钢布置图，在女儿墙模板中预埋，完成后复核预埋件位置有无漏埋错埋并标记位置。浇筑完成混凝土后，将螺杆拧出，漏出预埋件点位。150mm长直径25mm的预埋件钢绳绳处拉环预埋示意船绳预触位距结构屋面位置钢丝绳及拉杆女儿墙预埋位置尺寸图女儿墙结构配筋图卜拉耳以焊接的方式，在工字钢距离建筑物边缘270Omm位置进行满焊，焊高8mm。按照悬挂点靠外，角度最大的原则布置,可考虑拉杆长度不大于5000mm,安装角度为55°。675双耳（上拉用）为安全考虑，本方案悬挑工字钢同时使用钢丝绳进行拉结，钢丝绳起保险作用不参与受力计算，如发生拉杆断裂等特殊情况发生,钢丝绳在受力计算情况下,仍能保证架体安全。钢丝绳上部拉钩采用20mm钢筋预埋在女儿墙混凝土结构中，锚固长度235d,下部捆绑位置距离工字钢端部100mm。钢丝绳直径18mm,型号为6*19（八）,1570（钢芯），钢丝绳绳夹数量为3个，其中绳卡间距为6D7D0*具套环境央安全环铜丝绳承力蜡绿卡间距A为6d7d,d为铜桂绳直径钢丝绳绳卡做法拉杆固定距离工字钢端部500TIm位置，钢丝绳固定距离工字钢端部100nlnl位置，拉环采用HPB30020,与工字钢满焊，每侧焊接长度大于100mm,满焊焊高Iomm,钢丝绳及拉杆在工字钢端部固定点位如下图所示。钢丝绳链接做法图的丝绳拉杆拉杆及钢丝绳在工字钢吊点位置图3.3支模体系梁底模板体系施工方法梁截面面积（三）ml梁底板下次龙骨间距（mm）梁下承重顶托立杆排数/沿跨度方向间距（mm）梁两侧立杆间距（mm）梁两侧立杆沿跨度方向间距（mm）水平杆步距（mm）S0.211501排/W1000800W100O（且同板立杆间距）1500梁下有承重立杆顶托做法（顶托外露不大于20Omm）,顶托外径与立柱钢管内径的间隙不得大于3mm,安装应保证上下同心。梁侧模板及支撑体系施工方法梁腹板截面高度（mm）内侧对拉螺杆间距竖向次龙骨竖向间距（mm）主龙骨沿跨度方向间距（mm）备注6001根250500工字钢悬挑时，立杆直接支承在悬挑工字钢上，水平悬挑工字钢的纵向间距与上部脚手架立杆的纵向间距相同。为保证上部脚手架立杆与挑梁支承结构有可靠的定位连接措施，以确保上部架体的稳定，在悬挑工字钢上安装“移动式定位桩”，立杆套在其外，立杆下部再设置扫地杆，确保架体稳定。支模架在搭设过程中，需与建筑内架体进行连接，以保证稳定性。3.4支模架施工为保证悬挑支模架的稳定性，悬挑支模架施工过程中，内架横杆直接连接于悬挑支撑架最外侧立杆上，楼层内支模架随悬挑支模架的升高，横杆直接连接于架体最外侧立杆上，同时，外侧立杆随升高需绑扎密目网，如下图所示。在屋面层1.2、机房屋面层及架构层1.1.KI梁施工过程中，还需预埋新型连墙件套筒，按两步二跨（计算使用两步三跨）进行预埋设置，新型连墙件是作为梁施工完成后强度达到100%后，再次连接最外侧装饰架立杆使用，因此在梁施工过程中就需要提前预埋。搭设支模架时与室内立杆拉结，按两部两跨设置，连接至最外排立杆处。在1.2、1.1.KI结构梁施工过程中，需预埋新型连墙件螺栓，如下图一所示，当结构梁施工完成强度达到100%后，通过前期在梁内预埋件，采用新型连墙件拉结体系，使用100Omm长钢管连接最外侧装饰架立杆，两步二跨（计算使用两步三跨）进行设置，使得装饰架体与结构稳定连接。连墙件外接螺母与梁1.2、1.1.Kl模板固定，确定点位连墙件安装悬挑部位支模架架体搭设长7500mm、采用普通型设置，纵向剪刀撑按立杆两端处位置设置连续之字剪，水平剪刀撑设置在扫地杆及梁下横杆处，梁两侧按58跨设置连续剪刀撑。剪刀撑采用搭接的方式，搭接长度不得小于100omm,并应采用3个旋转扣件分别在离杆端不小于100mm处进行固定剪刀撑的构造应符合下列规定：A.剪刀撑斜杆的接长应采用搭接；B.剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；C.设置水平剪刀撑时，有剪刀撑斜杆的框格数量应大于框格总数的l3o支模架立杆两端斜撑剪刀撑搭设外立面剪刀撑设置3.7安全网与层间防护(1)为防止高空坠物，支模架外侧立面采用1.8m×6m绿色密目式安全网随外架升高进行全封闭，直至装饰架最高点处为止，用16#铁丝将安全网绑扎在纵向水平杆上。(2)为防止高空坠物，悬挑工字钢部位水平方向采用12mm覆面胶合木模板进行封闭，防护下设置木方，立面采用密目网，梁下50Omm铺设安全防坠兜网。3. 8混凝土浇筑施工方法梁混凝土浇筑采用塔吊吊装混凝土的浇筑方式，浇筑过程中分层均匀浇筑,下部拉设警戒线。4. 9梁模板拆除待结构梁施工完成混凝土强度达到100%后，对梁模板进行拆除，支模架拆除遵循“先支后拆，后支先拆”自上而下进行。本章节阐述拆除内容仅针对结构梁的模板的拆除，改装成为装饰架并使用完成后，悬挑架体整体拆除内容详本方案第五章第4节。1、拆除前全面检查支模架的扣件连接、连墙件、支撑体系等是否符合构造要求。2、梁模板拆除时应分划警戒区，周围设围栏或竖立警戒标志，地面设专人指挥，严禁非作业人员入内。3、进行拆除的高处作业人员，必须戴安全帽，系安全带，穿软底鞋。4、拆除顺序应遵循由上而下、先搭后拆、后搭先拆的原则，并按一步一清的原则依次进行，要严禁上、下同时进行拆除作业，严禁拆除连墙件。5、拆下的钢管扣件和配件及时运至地面，扣件放入楼层内，再用施工电梯运至地面，严禁高空抛掷。所有的扣件必须全部拆除干净，不许扣在钢管上，窗台顶板上不许搁置扣件、架料以免疏漏。6、运至地面的构配件应及时检查、整修与保养，并应按品种、规格分别存放。5. 施工操作要求5.1 安全操作要求（1）脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。（2）搭设脚手架人员、模板安装人员、钢筋绑扎人员、混凝土浇筑人员必须戴安全帽、系安全带、穿防滑鞋。（3）脚手架的构配件质量与搭设质量，应按安全技术规范规定进行检查验收，合格后方准使用。（4）作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。（5）当有六级及六级以上大风和雾、雨、雪天气应停止脚手架的搭设与拆除作业。雪后上架作业应有防滑措施，并应扫除积雪。（6）悬挑工字钢及脚手架的安全检查与维护,应按安全技术规范规定进行。安全网应按有关规定搭设和拆除。（7）在脚手架使用期间，严禁拆除下列杆件；主节点处的纵、横向水平杆；交叉支撑、水平架、连墙件等；加固杆件：如剪刀撑、扫地杆等；（8）支模架外侧应有全挂密目网，下设安全网，以防止材料工具或人员坠落。（9）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。（10）工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准施工现场临时用电安全技术规范（JGJ46-2005）的有关规定执行。（11）梁模板大面加工应在楼层内或楼底木工棚内进行加工，严禁将大面模板吊至架体上堆放。(12)搭拆脚手架、梁模板及钢筋施工、混凝土浇筑过程中需派专人进行看守，在底部拉设警戒线，警戒线内作业人员不得随意进入。(13)架体搭设、模板安装、钢筋安装、浇筑混凝土等作业过程中，所有作业人员必须系安全带。(14)架体应分楼层逐步搭设，搭设完成后需报验，三方验收合格后方可进行下一道工序，严禁一次性搭设完成。4.2日常维护要求(1)使用完毕的脚手架料和构件、零件要及时回收，分类整理，分类存放。堆放地点要场地平坦，排水良好，下设支垫。钢管、角钢、钢桁架和其他钢构件最好放在室内，如果放在露天，应用毡、席加盖。扣件、螺栓及其他小零件，应用木箱、钢筋笼或麻袋、草包等容器分类贮存，放在室内。(2)弯曲的钢杆件要调直,损坏的构件要修复,损坏的扣件、零件要更换。(3)搬运长钢管、长角钢时，应采取措施防止弯曲。拆架应拆成单片装运，装卸时不得抛丢，防止损坏。(4)脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件易丢失。没有安装脚手架时，多余的小配件及时收回存放，在拆卸脚手梁时，散落在地面上小配件要及时收捡起来。(5)由架子工班(组)管理，采用谁使用、谁维护。谁管理的原则，并建立积极的奖罚制度、做到确保施工需要,用毕及时归库、及时清理和及时组修保养，减少丢失和损耗(6)由材料部门集中管理，实行租赁制。施工队根据施工的需要向公司材料部门租赁脚手架材料，按天计费和损坏赔偿。五、装饰外架施工工艺技术和施工方法1.工艺要求待屋面层梁1.2、机房屋面层1.1.K1、构架层1.1.Kl施工完成，并强度达到100%后，将支模架改造为外墙装饰架，改造内容如下：1.拆除梁下立杆、调节水平横杆；2 .连接新型连墙件，内架横杆与装饰悬挑外架横杆断开，形成各自体系；3 .架体标高高度升高至10.7m,具体如下：1、2、11、12#楼架体由悬挑层结构标高38.25m起挑，升高至结构标高最高点47.6m,再此基础上装饰架再搭设1.5m,即47.6-38.25-0.15÷1.5=10.7m。5、6、7、8#楼架体由悬挑层结构标高50.05m起挑，升高至结构标高最高点59.4m,再此基础上装饰架再搭设1.5m,即59.4-50.05-0.15+1.5=10.7m三施工工艺参数详下附图：装饰外架悬挑工字钢平面布置图1、2、11、12#楼装饰外架立面图（增设连墙件且梁下立杆及横杆支撑拆除）5、6、7、8#楼装饰外架立面图（增设连墙件且梁下立杆及横杆支撑拆除）2 .工艺流程各层结构梁施工完成并强度均达到100%连接新型连墙件一拆除梁下立杆f调节水平杆f装饰架搭设完成f验收3 .施工方法1.2及1.1.Kl等三处结构梁强度达到100%且安装完成新型连墙件后，拆除梁下支撑立杆，装饰架其余立杆纵横距不变，搭设架体超出建筑外立面装饰最高点处1500mm,步距按不大于180011三间距进行调整，拆除梁下立杆及不必要钢管以改造为装饰架。4 .架体整体拆除装饰外架拆除需先将该部位外立面抹灰及真石漆喷涂完成后才可拆除，悬挑工字钢随外架一同拆除，材料使用塔吊吊至地面，装饰外架的拆除作业应按确定的拆除程序进行。D本着先搭后拆、后搭先拆和按从上到下程序有序拆除。一般为：密目安全网一木脚手板（底部采用木脚手板）一水平杆一剪刀撑一立杆。严禁上下同时作业。做到一步清，一杆一清。拆下来的脚手杆件要随拆、随清、随运，现场分类、分堆、分规格码放整齐，按计划退场。2）脚手架经过单位工程负责人检查验证并书面确认不再需要时，方可进行拆除。拆除前，应清除脚手架上的材料、工具和杂物。拆除时，应设置警戒区和警戒标志，并由专职人员进行警戒。工人必须站在临时设施的脚手板上进行拆除作业，并按规定使用适当的安全保护用品（安全绳）。3）拆除脚手架按自上而下，先装者后拆，后装者先拆的顺序进行。4）连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。在拆除过程中，凡己松开连接的杆配件应及时拆除运走,避免误扶和误靠己松脱连接的杆件。拆下的杆配件应以安全的方式运出和吊下，严禁向下抛掷。5）装饰架的拆除应从一端走向另一端，自上而下逐层进行。同一层的构配件和加固件应按先上后下，先外后里的顺序进行，最后拆除连墙件。在拆除过程中，应作好配合、协调动作。6）不准上下两步同时拆架，做到一步一清，一杆一清，剪刀撑应先拆除中间后再拆两头扣。7）拆除工字钢时需两人配合，采取安全措施，防止掉落。六、施工安全保证措施1 .组织保障1 .1建立实施监督机构，明确责任，确保措施落实到位后才能施工。成立工程指挥小组。由项目经理任组长，做好架体施工的质量、安全、管理工作。施工中任何一个环节均有人员监督管理，且人员职责分明。2 .2悬挑脚手架工程施工人员必须是经过国家现行标准考核合格的专业架子工。上岗人员须经过三级安全教育和定期体检，体检和三级教育合格后方可上U1.j冈。总包单位安全组织机构图总承包单位项目管理人员职务姓名职称联系电话项目经理项目总工项目质量负责人项目施工经理项目安全经理专职安全生产管理人员序号姓名证件类别证件号有效期122 .安全责任制度和安全管理职责D安全生产责任制度建立以安全生产责任制为核心的各项安全管理制度。主要包括各级各类人员的安全生产责任制、安全生产目标管理制度、安全检查制度、安全教育制度、安全技术措施计划制度、安全交底制度、特种作业人员管理制度、安全验收制度、班组安全活动制度、事故报告与调查处理制度、安全奖罚制度等。安全生产责任目标层层分解，落实到人。2）安全生产教育和培训制度为了悬挑脚手架工程的安全顺利施工，新老职工和新岗位职工必须接受及时和全面的安全教育，提高职工的安全意识，特制定如下安全教育制度：凡新老职工进入本工程项目参加现场施工的人员，必须经过三级教育（公司、项目部和班组），未经过安全教育的工人一律禁止上岗作业；新工人进场必须接受不小于50小时的安全知识等教育
