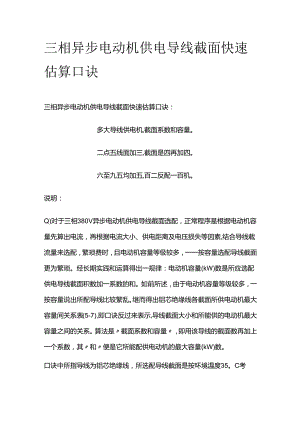

三相异步电动机供电导线截面快速估算口诀三相异步电动机供电导线截面快速估算口诀：多大导线供电机,截面系数和容量。二点五线面加三,截面是四再加四。六至九五均加五,百二反配一百机。说明：Q)对于三相380V异步电动机供电导线截面选配，正常程序是根据电动机容量先算出电流，再根据电流大小、供电距离及电压损失等因素,结合导线载流量来选配，繁琐费时，且电动机容量等级较多，一一按容量选配导线截面更为繁琐。经长期实践和运算得出一规律：电动机容量(kW)数是所应选配供电导线截面积数加一系数的和。如前所述，由于电动机容量等级较多，一按容量说出所配导线比较繁乱。继而得出铝芯绝缘线各截面所供电动机最大容量间关系表(5-7),即口诀反过来表示,导线截面大小和所能供的电动机最大容量之间的关系。算法是截面系数和容量，即用该导线的截面数再加上一个系数，其和便是它所能配供电动机的最大容量(kW)数。口诀中所指导线为铝芯绝缘线，所选配导线截面是按环境温度35。C考虑的,三根同穿一管敷设.故截面数值略偏大,导线经得起电动机短时过载。(2)二点五线面加三说的是2.5mm，的铝芯绝缘线,三根穿管敷设，可以配2.5+3=5.5(kW)及以下容量的电动机。同理：截面是四再加四表示4mm'的铝芯绝缘线，三根穿管敷设,可以供最大4十4=8(kW)电动机(实际产品只有7.5kW电动机)。六至九五均加五说的是6mmz及以上到95mm'的铝芯绝缘线，其间8个等级线截面数，各加系数5,便得出8个线截面导线可供最大电动机容量kW数。百二反配一百机是说当电动机的容量达到100kW及以上时,导线所配电动机的容量范围不再是上面导线截面数加上一个系数关系,而是反过来12Omm*铝芯绝缘线三根穿管敷设,只能配100kW电动机。并且顺着导线等级截面顺序号和电动机容量顺序号排歹U,依次类推,15Omm。的导线配125kW的电动机。若遇环境温度高、供电距离增加时,导线截面则降级使用。(3)综上所述可知电动机供电导线截面速估算口诀，95mm"及以下导线配90kW及以下电动机，不同的导线截面所配电动机容量的范围，均是以截面系数和容量来估算。系数少，仅3个，3、4、5极易记。这是100mm'以下导线和100kW以下电动机间关系。100mm，以上导线配100kW以上电动机，截面与容量的关系、系数虽无定规，但可按百二反配一百机，顺号依次往下推估算。
