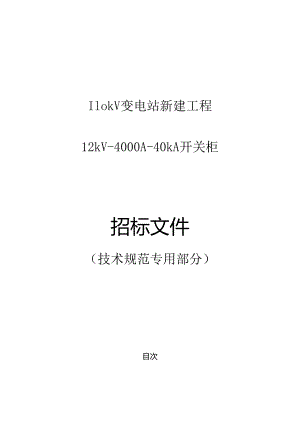

IlokV变电站新建工程12kV-4000A-40kA开关柜招标文件（技术规范专用部分）目次1标准技术参数表4512项目需求部分4572.1 货物需求及供货范围一览表4572.2 必需的备品备件、专用工具和仪器仪表供货表4572.3 图纸资料提交单位4582.4 工程概况4582.5 使用条件4582.6 项目单位要求值4593投标人响应部分4603.2 投标产品的销售及运行业绩表46033投标人需提供的设备图纸及资料4603.4 主要组部件材料4613.5 推荐的备品备件、专用工具和仪器仪表供货表4611标准技术参数表投标人应认真逐项填写技术参数响应表（见表1）中“投标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动标准参数值。表1标准技术参数表（投标人填写）序号名称单位标准参数值投标人保证值一开关柜共用参数1结构型式小车式/固定式（投标人填写）2额定电压kV12（投标人填写）3额定频率Hz50（投标人填写）4额定电流A4000（投标人填写）5温升试验电流A1.1/r（投标人填写）6额定工频Imin耐受电压（相对地）kV42（投标人填写）7额定雷电冲击耐受电压峰值（1.250s）（相对地）kV75（投标人填写）8额定短路开断电流kA40（投标人填写）9额定短路关合电流kA100（投标人填写）10额定短时耐受电流及持续时间kA/s40/4（投标人填写）Il额定峰值耐受电流kA100（投标人填写）12辅助和控制回路短时工频耐受电压kV2（投标人填写）13局部放电试验电压kV1.l×123（投标人填写）单个绝缘件PC3（投标人填写）电压互感器、电流互感器l()（投标人填写）14供电电源控制回路VDC220（投标人填写）辅助回路VAC220（投标人填写）15使用寿命年N20（投标人填写）16设备尺寸单台开关柜整体尺寸（长X宽X高）mm×mm×mm(I500×l0×2200)/(180()Xl(XX)X2200)（投标人填写）17防护等级柜体外壳IP4X（投标人填写）隔室间IP2X（投标人填写）18爬电距离瓷质材料（刻地）mm>216（投标人填写）有机材料（对地）»240（投标人填写）19相间及相对地净距（空气绝缘）mm2125（投标人填写）20丧失运行连续性类别一1.SC2（投标人填写）21内部故障电弧允许持续时间S0.5（投标人填写）22断路器布置型式一小车式/固定式（投标人填写）二断路器参数1型式一真空（投标人填写）2额定电压kV12（投标人填写）3额定频率Hz50（投标人填写）4额定电流A4(XX)（投标人填写）5主回路电阻（投标人提供）（投标人填写）6温升试验电流A1.1/r（投标人填写）7额定工频Imin耐受电压断口kV48（投标人填写）对地42（投标人填写）额定雷电冲击耐受电压峰值（1.250s）断口kV85（投标人填写）对地75（投标人填写）8额定短路开断电流交流分量有效值kA40（投标人填写）时间常数ms45（投标人填写）开断次数次220（投标人填写）首相开断系数1.5（投标人填写）9额定短路关合电流kA100（投标人填写）10额定短时耐受电流/持续时间kA/s40/4（投标人填写）11额定峰值耐受电流kA100（投标人填写）12开断时间msW60（投标人填写）13合闸弹跳时间ms2（投标人填写）14分闸时间ms45（投标人填写）15合闸时间ms70（投标人填写）16重合闸无电流间隙时间ms300（投标人填写）17分/合闸平均速度分闸速度m/s（投标人提供）（投标人填写）合闸速度（投标人提供）（投标人填写）18分闸不同期性ms2（投标人填写）19合闸不同期性ms2（投标人填写）20机械稳定性次100OO（投标人填写）21额定操作顺序馈线：O0.3sCO180sCO（投标人填写）受电及分段：018Os-CO180sCO22辅助和控制回路短时工频耐受电压kV2（投标人填写）23异相接地故障开断试验32倍额定短路开断电流（投标人填写）24容性电流开合试验（试验室）试验电流A电缆：25电容器组2400（投标人填写）试验电压kV1.4×I23（投标人填写）Cl级：CC1：24X0CC2：24×COBC1：24X0BC2：24×CO一Cl级/C2级（投标人填写）C2级：CC1：48X0CC2：24X0和24XCOBC1：24X0BC2：80×CO25操动机构型式或型号弹簧（投标人填写）操作方式三相机械联动（投标人填写）电动机电压VAC220（投标人填写）合闸操作电源额定操作电压VDC220（投标人填写）操作电压允许范困85%110%,30%不得动作（投标人填写）每相线圈数量只1（投标人填写）每只线圈涌电流A（投标人提供）（投标人填写）每只线圈稳态电流ADC220V,2.5A（投标人填写）分闸操作电源额定操作电压VDC220（投标人填写）操作电压允许范围65%110%,30%不得动作（投标人填写）每相线圈数量只1（投标人填写）每只线圈涌电流A（投标人提供）（投标人填写）每只线圈稳态电流ADC220V、2.5A（投标人填写）26备用辅助触点数量对10常开，10常闭（投标人填写）开断能力DC220V,2.5A（投标人填写）弹簧机构储能时间S20（投标人填写）27真空灭弧室真空度PaW1.33X10-3（投标人填写）三隔离开关参数（如果有）1型式/型号（投标人提供）（投标人填写）2额定电流A4000（投标人填写）3主回路电阻（投标人提供）（投标人填写）4温升试验电流A1.1/r（投标人填写）5额定工频Imin耐受电压断口kV48（投标人填写）对地42（投标人填写）额定雷电冲击耐受电压峰值（1.250s）断口kV85（投标人填写）对地75（投标人填写）6额定短时耐受电流及持续时间kA/s40/4（投标人填写）7额定峰值耐受电流kA100（投标人填写）8分/合闸时间分闸时间ms（投标人提供）（投标人填写）合闸时间（投标人提供）（投标人填写）9分/合闸平均速度分闸速度m/s（投标人提供）（投标人填写）合闸速度（投标人提供）（投标人填写）10机械稳定性次>2000（投标人填写）11操动机构型式或型号电动并可手动/手动（投标人填写）电动机电压VAC220（投标人填写）控制电压VAC220（投标人填写）允许电压变化范围85%11O%（投标人填写）操作方式三相机械联动（投标人填写）备用辅助触点数量对10常开，10常闭（投标人填写）开断能力DC220V2.5A（投标人填写）四接地开关参数1额定短时耐受电流及持续时间kA/s40/4（投标人填写）2额定峰值耐受电流kA100（投标人填写）3额定关合电流（如要求）kAI(X)（投标人填写）表1（续）序号名称单位标准参数值投标人保证值4额定关合次数（如要求）次2（投标人填写）5机械稔定性次22000（投标人填写）6操动机构型式或型号电动并可手动/手动（投标人填写）电动机电压VAC220（投标人填写）控制电压VAC220（投标人填写）允许电压变化范困85%110%（投标人填写）操作方式三相机械联动（投标人填写）备用辅助触点数量对8常开，8常闭（投标人填写）开断能力DC220V,2.5A（投标人填写）H.电流互感器参数1型式或型号电磁式（投标人填写）2绕组1额定电流比见接线图（投标人填写）额定负荷一见接线图（投标人填写）准确级见接线图（投标人填写）绕组2额定电流比见接线图（投标人填写）额定负荷一见接线图（投标人填写）准确级见接线图（投标人填写）绕组3额定电流比见接线图（投标人填写）额定负荷见接线图（投标人填写）准确级见接线图（投标人填写）绕组4额定电流比见接线图（投标人填写）额定负荷见接线图（投标人填写）准确级见接线图（投标人填写）六零序电流互感器1型式电磁式（投标人填写）2额定电流比见接线图（投标人填写）3额定负荷VA见接线图（投标人填写）七电压互感器参数1型式或型号一电磁式（投标人填写）2额定电压比10/3：0.1/：0.1/3：0.1/6：0.1/3（投标人填写）3准确级O.2O.5(3P)O.5(3P)3P（投标人填写）4接线级别Ynyy（投标人填写）5额定容量VA见接线图（投标人填写）6三相不平衡度V1（投标人填写）表1（续）序号名称单位标准参数值投标人保证值7低压绕组Imin工频耐压kV2（投标人填写）8额定电压因数1.2倍连续，1.9倍8h（投标人填写）八避雷器参数I型式复合绝缘金属氧化物避雷器（投标人填写）2额定电压kV17（投标人填写）3持续运行电压kV13.6（投标人填写）4标称放电电流kA5（投标人填写）5陡波冲击电流下残压峰值（5kA,l3s）kVW51.8（投标人填写）6雷电冲击电流下残压峰值（5kA,820s）kVW45（投标人填写）7操作冲击电流下残压峰值（250A,3060s）kV38.3（投标人填写）8直流ImA参考电压kV224（投标人填写）975%直流ImA参考电压下的泄漏电流A（投标人提供）（投标人填写）10工频参考电压（有效值）kV（投标人提供）（投标人填写）Il工频参考电流（峰值）mA（投标人提供）（投标人填写）12持续电流全电流mA（投标人提供）（投标人填写）阻性电流A（投标人提供）（投标人填写）13长持续时间冲击耐受电流A400（峰值）（投标人填写）14410s大冲击耐受电流kA65（峰值）（投标人填写）15动作负载（投标人提供）（投标人填写）16工频电压耐受时间特性（投标人提供）（投标人填写）17千伏额定电压吸收能力kJ/kV（投标人提供）（投标人填写）18压力释放能力kA/s25/0.2（投标人填写）九母线/母线桥参数1材质一镀锡铜（投标人填写）2额定电流A3150（投标人填写）3额定短时耐受电流及持续时间kA/s40/4（投标人填写）4额定峰值耐受电流kA100（投标人填写）5导体截面积mm2与开关柜型式试验报告中产品的导体截面积、材质一致（投标人填写）2项目需求部分2.1货物需求及供货范围一览表货物需求及供货范围一览表见表2。表2货物需求及供货范围一览表序号项目单位要求投标人响应开关柜型式主要参数单位数量开关柜型号主要参数单位数量1进线开关柜见接线图台22分段断路器柜见接线图台13分段隔离柜见接线图台24开关柜转移小车100Omm台25开关柜接地小车100Omm台26开关柜验电小车100Omm台27进线封闭母线桥4000A套28开关柜间闭锁控制电缆等相关材料及配件，开关柜各间隔间间联系及闭锁等由开关柜厂家负责完善实施。套19其他说明：1）由项目单位提供一次设备接线图;2）由项目单位提供一次设备布置图;注：1、每面开关柜内需预留电能表的安装位置及相应附件（含端子排、空开、接线电缆等）。2、电流测量，电流保护回路截面2.5三2,电流计量回路截面4nun?；电压测量，保护回路截面1.5mm2,电压计量回路截面不小于4三2。3、开关柜内需预留“五防锁”开孔，具体与“五防”厂家配合，设计院协调。4、电压互感器二次回路中性点接地保护需满足重庆市调2011269号文件要求。5、开关柜间所有联系电缆均由开关柜厂家提供并连接。6、开关柜本间隔及跨间隔间的闭锁均由厂家设计，并提供此部分线缆及接线。7、厂家需提供10对PT柜空开+手车的辅助接点。且根据相关规程，严禁采用重动继电器扩展出的辅助触点。（厂家针对空开+手车进行研发，如确实不能实现10对接点要求，须取得主管部门同意），另外用于发信及其他用途的手车辅助接点数量待定。8、断路器的防跳回路采用本体防跳。9、电气闭锁回路不能用重动继电器，应直接用辅助触点。10、带电显示器需具备带验电、强制闭锁、自检功能（含专用传感器），且带辅助触点。11、每面IOkY线路开关柜预留1台IOkV线路保护测控一体化装置、1只电能表的安装位置；每面IOkV电容器开关柜预留1台IOkV电容器保护测控一体化装置、1只电能表的的安装位置；每面IOkV站用变开关柜预留1台IOkV保护测控一体化装置、1只电能表的的安装位置；每面IOkV分段开关柜预留1台IOkV分段保护测控一体化装置、1台IOkV备自投装置的安装位置；每面IOkV分段隔离柜预留1台IOkVPT并列装置的安装位置：每面PT开关柜预留1台IOkV母线测控装置的安装位置。以上所有开关柜均需提供相应安装设备的辅材及附件，且与柜内二次设备的连接由开关柜厂家提供线缆并负责接线。12、高压中置柜应能防止因本身缺陷、异常或误操作导致的内电弧伤及工作人员，并能限制电弧的燃烧时间和燃烧范围，提供高压中置式开关柜燃弧试验报告；13、为防止凝露，高压柜应设自动加热除湿装置；2.2必需的备品备件、专用工具和仪器仪表供货表必需的备品备件、专用工具和仪器仪表供货表见表3。表3必需的备品备件、专用工具和仪器仪表供货表序号名称项目单位要求投标人响应规格单位数量规格单位数量12342.3图纸资料提交单位投标人提交的图纸资料及其接收单位见表4。表4投标人提交的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间图纸类2份1）技术协议签订后2周内，供货商应提供认可图纸。2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。3）供货商收到经确认的图纸2周内提出最终图安装使用说明书试验报告其他资料图纸类2份安装使用说明书试验报告其他资料2.4工程概况2.4.1项目名称：2023中国联通重庆北部通信枢纽中心IlOkV变电站新建工程2.4.2项目单位：2.4.3工程规模：新建IlokV户外变电站一座2.4.4工程地址：重庆联通西南数据中心2.4.5交通、运输：水路或铁路运输与公路运输相结合2.4.6工程布置：户内单列布置2.4.7电气主接线：单母线三分段接线2.4.8电力系统情况：a）系统标称电压：10kV。b）系统最高电压：12kV。c）系统额定频率：5OHzOd）安装地点：户内。2.5 使用条件使用条件见表5。表5使用条件序号名称单位标准参数值投标人保证值1周围空气温度最高气温C+40（投标人填写）最低气温-25（投标人填写）最大日温差K25（投标人填写）2海拔m1000（投标人填写）3湿度日相对湿度平均值%95（投标人填写）月相对湿度平均值90（投标人填写）4耐受地震能力（水平加速度）ms20.2g（投标人填写）5由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值kV1.6（投标人填写）注表中“项目单位要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。2.6 项目单位要求值项目单位应根据实际工程情况认真填写相应的技术参数响应表见表1,填写可选的技术参数至项目单位可选技术参数表（见表6）中。表6项目单位可选技术参数表（项目单位填写）序号名称单位标准参数值项目单位要求值一开关柜参数1供电电源控制回路VDC220/DCIlO辅助回路VAC38O/AC2202结构型式小车式3单台开关柜整体尺寸（长X宽X高）mm(1500×1000X2200)/(1800X1000X2200)二断路器参数23容性电流开合试验（试验室）试验电流A电缆：50电容器组2400试验电压kV1.4X12/QCl级：CCl：24XOCC2：24XCOBCl：24XOBC2：24XCOCl级/C2级C2级：CCl：48XOCC2：24×O和24X8BCl:24XOBC2：80XCO五电流互感滞参数1绕组1额定电流比一见接线图额定负荷见接线图准确级见接线图绕组2额定电流比见接线图额定负荷一见接线图准确级见接线图绕组3额定电流比见接线图额定负荷一见接线图准确级见接线图绕组4额定电流比见接线图额定负荷见接线图准确级见接线图六电压互感器参数1额定容量VA见接线图3投标人响应部分3.2 投标产品的销售及运行业绩表投标产品的销售及运行业绩表（近5年）见表9。表9投标产品的销售及运行业绩表（近5年）序号型号额定电流额定短路开断电流操动机构工程名称数量投运时间使用单位联系人联系电话3.3 投标人需提供的设备图纸及资料投标文件中投标人应提供以下图纸及资料:1）电气主接线图。2）隔室分布图。3）开关柜详细的一次接线图及布置图。3. 4主要组部件材料主要组部件材料表见表100表10主要组部件材料表序号组部件名称型号、规格、厂家、原产地备注招标人要求投标人响应1断路器本体合资或国网入围品牌2断路器灭弧室固封极柱式3断路器操动机构电动可手动4隔离开关本体合资或国网入围品牌5接地开关本体合资或国网入围品牌6隔离开关操动机构电动可手动7接地开关操动机构电动可手动8电流互感器国网入围品牌9电压互感器国网入围品牌IO避雷器国网入围品牌11密封件国网入围品牌12绝缘子国网入围品牌13接触器国网入围品牌14继电器国网入围品牌15空气开关等ABB、施耐德等16弧光保护国网入围品牌17无线测温装置国网入围品牌18开关状态综合指示装置国网入围品牌19开关柜除湿器国网入围品牌20二次电缆国网入围品牌3.5推荐的备品备件、专用工具和仪器仪表供货表推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）见表11。表11推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）序号名称型号和规格单位数量制造商1234
