铸钢熔炼常用脱氧剂知识汇总.docx

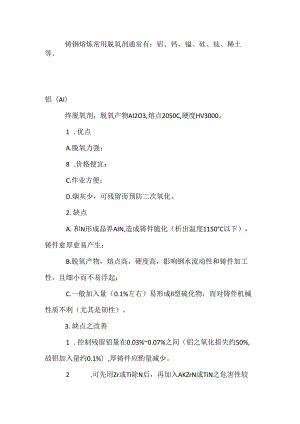

铸钢熔炼常用脱氧剂通常有：铝、钙、镒、硅、钛、稀土等。铝（AI）终脱氧剂，脱氧产物AI2O3,熔点2050C,硬度HV3000。1 .优点A.脱氧力强；8 .价格便宜；C.作业方便；D.烟灰少，可残留而预防二次氧化。2.缺点A.和N形成晶界AIN,造成铸件脆化（析出温度1150°C以下），铸件愈厚愈易产生；B.脱氧产物，熔点高，硬度高，影响钢水流动性和铸件加工性，且细小而不易浮起；C.一般加入量（0.1%左右）易形成Il型硫化物，而对铸件机械性质不利（尤其是韧性）。3.缺点之改善1 .控制残留铝量在0.03%0.07%之间（铝之氧化损失约50%,故铝加入量约0.1%）,厚铸件应酌量减少。2 .可先用Zr或Ti除N后，再加入AKZrN或TiN之危害性较低）。3 .在Al之后，加入Ca,使形成低熔点（1400°C）之钙铝酸（CaOAI2O3SiO2）o以改善流动性和加工性（硬度HV1200）,同时，可形成I型之氧硫化物而提升机械性能（尤其是韧性）。钙（Ca）终脱氧剂，脱氧产物CaO,熔点2600。1 .优点A.氧化性强，故可形成稳定之氧化物；B.在Al加入后添加，可改善AI2O3之缺失；C.脱氧反应快速；D.促进I型硫化物，而提升机械性能（尤其是冲击值）；E.不仅有脱氧作用，还有脱硫作用；F.和密铀合金并用，可降低铸件热裂倾向。2 .缺点A.沸点低（1492）,故易挥发，有效作用时间短（6090s）,不易残留而无法预防浇注期间之二次氧化；8 .纯金属不易贮存（易氧化），一般以合金为之,最常见为Ca-Si;C.在钢水中溶解度低，故无法仅以其脱氧。9 .缺点之改善1 .使成合金减少挥发，例如CaSiBa、CaSiBaAI;2 .奥氏体系不锈钢、耐热钢、高镒钢有高含量之：Ni、Mn,可增加其溶解度，而可单独使用钙脱氧（即不并同铝）。镒（Mn）一般作为熔解过程中间或末期之脱氧剂。1.优点A.是脱氧剂，也是很好的脱硫剂，可使低熔点之FeS(1200°C)变成高熔点之MnS(1600)而减少热脆性；B.可增加钢材之韧性(晶粒细化作用)，Si亦可类似效果；C.脱氧产物Mn0,对加工性无害；D.有利于抑制针孔之形成。2.缺点A.脱氧力不足，故常须另外加入其它强脱氧剂，例如：A1.Ca.Ti等；B.镒含量过高时，钢水易侵蚀砂模，而产生夹杂物2Mn+SiO-2MnO+Si硅(Si)同Mn一样，一般作为熔解过程中间或末期之脱氧剂。1.优点A.脱氧力比Mn强；B.增加钢水流动性；C.提升钢材耐蚀性和高温强度。2.缺点A.高含量有害焊接性能(易裂，不管是碳钢、合金钢、不锈钢皆然)；B.脱氧产物Sio2,对加工性不利。钛(Ti)终脱氧剂，脱氧力不如Al、Zr,但比Si、Mn强，通常作为管制Al和N量时之附加脱氧剂。1.优点A.可形成稳定的碳化物和氮化物，故可减少不锈钢之晶界（和Nb作用类似）腐蚀，和一般钢材之晶界糖晶破断（AIN）（和Zr作用类似）B.控制氮气孔，效果良好，亦有晶粒细化作用；C.脱氧产物为TiO2,熔点为1855,对钢水流动性之影响较AI2O3低。2.缺点A.作用时间短（约30s）,残留量在0.05%以上时易发生TiC之脆性；B.以湿砂模制作高钛钢时，会促使针孔之发生。稀土元素作用类似于硅钙合金（即密锦合金，锦镯等）。1.优点A.这些元素有复合效应，可形成稳定的氧化物和氮化物，硫化物，和某种程度之氢化物；B.可改善高合金钢之红热脆性，亦有晶粒细化，夹杂物球化之作用；C.高合金钢或不锈钢中，可改善延伸率并提升强度（高温强度亦有帮助），对腐蚀性亦有帮助;D.降低液相线，使用得当，有助于流动性；E.减少晶界磷之偏析；F.增加树枝状晶之数目并缩短长度，而使晶粒细化；G.抑制回火脆性；H.减少“HIC（氢感应裂纹）”之敏感性（焊接裂纹之成因之一），对“硫化氢应力敏蚀裂纹”之抵抗亦有效果（石化工业，不锈钢，耐热钢铸件常见之问题）。2.缺点A.加入过量时，会形成粗大之夹杂物影响钢水流动性和铸件机械性质（1.a2O3熔点2327）；B.作用时间短（约30秒）；C.加入量过高时会和炉衬反应，产生大量夹杂物。通常在钢包中加入，加入量约为0.02%,大都和其它脱氧剂合并使用，很少单独使用。最适当之量为三倍之硫含量，以使夹杂物球化。硒（Se）一般作为预防气孔生成之添加剂。1.优点A.在钢中不会导致红热脆性；B.可因减少钢液表面张力而抑制气孔生成和增加钢水流动性;C.有脱氧作用，并可增加钢材韧性；D.高铭钢铸件，可添加0.010.02%硒来预防气孔；E.奥氏体体系铭银不锈钢中，添加可控制在0.01250.1%之间。2.加入时机1.以硒铁方式加入时，在钢包；2.元素态则在液流中加。硅(Te)碑之作用类似硒。差异点在：1.无毒性；2.在高银钢种中会形成银硅化物，而造成红热脆性(即使用高温时，晶界会形成低熔点，银碇化物而使铸件裂损)。
