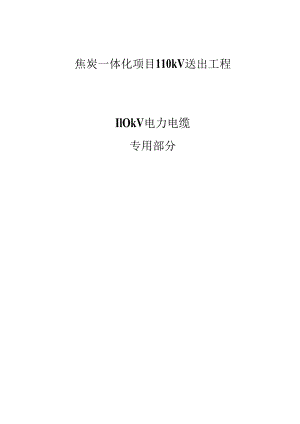

焦炭一体化项目110kV送出工程--110kV电力电缆专用技术规范.docx

焦炭一体化项目110kV送出工程IlOkV电力电缆专用部分1范围1212规范性引用文件1213 术语和定义1214 标准技术参数1215组件材料配置表1276使用环境条件表1277投标人应提供的设备图纸及资料表127IlOkV电力电缆专用部分1范围本部分规定了IlOkV电力电缆招标的技术参数、项目需求等相关内容。本部分适用于HOkV电力电缆招标。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。Q/GDW13241.1IlOkV电力电缆采购标准第1部分：通用技术规范3术语和定义下列术语和定义适用于本文件。3.1招标人bidder提出招标项目，进行招标的法人或其他组织。3.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。3.3卖方seller提供本部分货物和技术服务的法人或其他组织，包括其法定的承继者。3.4买方buyer购买本部分货物和技术服务的法人或其他组织，包括其法定的承继者和经许可的受让人。4标准技术参数技术参数特性表是国家电网有限公司对采购设备的基础技术参数要求，在招投标过程中，投标人应依据招标文件，对技术参数特性表中标准参数值进行响应。UokV电力电缆技术参数特性见表1。表1技术参数特性表项目单位标准参数值备注电缆结内技术参数材料铜导体结构分割导体对应100Omm2截面及以上表1（续）项目单位标准参数值备注导体标称截面mm212最少单线根数X单线直径根Xmm170单线直径由投标人提供导体外径及其偏差mm（投标人提供）体蔽导屏绕包半导电带（层X厚）层×mm（投标人提供）挤包半导电层厚度mm（投标人提供）绝缘平均厚度不小于标称厚度Imm16.0项目单位标准参数值备注绝缘平均厚度不小于标称厚度/mm13.5轻型绝缘（对应所有截面）最薄点厚度不小于mm95%r最大厚度不大于mm105%t偏心度不大于%6缘蔽绝屏厚度mm（投标人提供）外径及其偏差mm（投标人提供）缓冲层半导电弹性材料（层X厚）层×mm（投标人提供）具有纵向阻水功能的半导电阻水膨胀带弹性材料（层X厚）层×mm（投标人提供）金属套材料挤包皱纹铝套皱纹套波峰外径mm（投标人提供）皱纹套波谷外径mm（投标人提供）皱纹间距mm（投标人提供）铝套铅套（铅合金套）平均厚度不小于标称厚度tmm2.02.33.1对应12mm2截面最薄点厚度不小于mm90%f95%f防腐层材料电缆沥青外护套材料聚乙烯颜色黑平均厚度不小于标称厚度/mm项目单位标准参数值备注外护套平均厚度不小于标称厚度/mm5.0对应1200mm2截面最薄点厚度不小于mm90%导电层石墨涂层（项目单位提供）挤包半导电层（项目单位提供）电缆外径及偏差mm（投标人提供）电缆电气技术参数表20C时导体最大直流电阻km0.0151对应12mm2截面90C时导体最大交流电阻km（投标人提供）对应100Omm2截面及以上20C时金属套最大宜流电阻km（投标人提供）导体半导电屏蔽层老化前后90时电阻率in1000绝缘半导电屏蔽层老化前后90七时电阻率m500护套挤包半导电层老化前后90C时电阻率m5局部放电（灵敏度5pC或更优，96kV下）PC无可检测出的放电tan（导体温度95匕100,64kV下）8×104雷电冲击试验（导体温度95'C'100'C,正负极性各10次）kV550电缆电容Fkm（投标人提供）项目单位标准参数值备注出厂工频电压试验（3Omin）kV160安装后交流电压试验（6Omin）kV128出厂外护套负极性直流试验（Imin）kV25安装后外护套负极性直流试验（Imin）kV10外护套雷电冲击电压试验（正负极性各10次）kV37.5外护套的绝缘电阻Mkm（投标人提供）电缆非电气技术参数绝缘老化前抗张强度不小于MPa12.5老化前断裂伸长率不小于%200老化后抗张强度变化率不超过%±25老化后断裂伸长率变化率不超过%±25电缆段老化后抗张强度变化率不超过%±25电缆段老化后断裂伸长率变化率不超过%±25绝缘收缩试验不大于%4热延伸负荷下伸长率不大于%125冷却后永久伸氏率不大于%10微孔杂大于0.05mm的微孔个O大于0.025mm,并且小于等于0.05mm的微孔不大于个10cm318大于0.125mm的杂质个O大于0.05mm,并且小于等于0.125mm的杂质不大于个/IOcnP6大于0.25mm的半透明物个O半导电屏蔽层与绝缘层界面大于0.05mm的微孔个O导体半导电屏蔽层与绝缘层界面大于0.125mm突起个O绝缘半导电屏蔽层与绝缘层界面大于0.125mm突起个O外护套PEPVC老化前抗张强度不小于MPa12.512.5老化前断裂伸长率不小于%300150老化后抗张强度不小于MPa12.5老化后断裂伸长率不小于%150老化后抗张强度变化率不超过%±25项目单位标准参数值备注外护套PEPVC老化后断裂伸长率变化率不超过%±25电缆段老化后抗张强度变化率不超过%±25±25电缆段老化后断裂伸长率变化率不超过%±25±25高温压力试验，压痕深度不大于%5050热冲击试验不开裂低温冲击试验一不开裂低温拉伸，断裂伸长率不小于%20热失重，最大允许失重mgcm2一1.5炭黑含量%2.03.0刮磨试验，作用力N应符合JB"!0696.6要求金属套焊缝抗张强度不小于MPa（投标人提供）腐蚀扩展，腐蚀范围不大于mm10气密性试验（0.4±0.05）MPa的压力下2h无泄漏电缆其他技术参数电缆在正常使用条件下的寿命年N30导体短路电流（250C）kA,$（投标人提供）金属套短路电流(PE180,C.PVC2(X)C)kA»s（投标人提供）电缆敷设时的最小弯曲半径m20D电缆运行时的最小弯曲半径m15。电缆敷设时的最大牵引力Nmm2（投标人提供）电缆敷设时的最大侧压力N/m（投标人提供）电缆最大盘长m（投标人提供）电缆盘尺寸mm（投标人提供）电缆质量kg/m（投标人提供）最大卤素含量（低毒电缆）mg/g（投标人提供）最大烟密度（低烟）（投标人提供）电缆成束燃烧试验（投标人提供）在Um和100%负荷因数时最大允许连续载流量见投标人敷设具体要求A（投标人提供）5组件材料配置表序号材料名称型号及规格图号数量备注1电力电缆ZB-YJ1.W03-Z64/110kV1×1200mm2米5592分为6X3盘6使用环境条件表典型IlOkV电力电缆使用环境条件见表2,特殊环境要求根据项目情况进行编制。表2使用环境条件表名称参数值环境温度和湿度最高气温（C）43最低气温（七）最热月平均温度（C）33.7最冷月平均温度CC）-1.8环境相对湿度（,25C时）耐地震能力地面水平加速度（ms2）6.0地面垂直加速度（同时作用持续三个正弦波，安全系数"1.67,m/s2）土壤热阻系数（KmW）1.2日照强度（Wcm2）覆冰厚度（mm）5敷设条件、安装位置及环境电缆敷设方式（多种方式并存时，选择载流量最小的一种方式）Il管电缆允许敷设温度敷设电缆时，电缆允许敷设最低温度在敷设前24h内的平均温度以及敷设现场的温度不低于OC导体运行温度长期正常运行的温度（C）90短路（最长时间5s）的温度（C）250涉及载流量计弊的条件及参数（包括电缆排列方式，排列间距，穿管规格等）（项目单位提供）7投标人应提供的设备图纸及资料表在招投标过程中，投标人应根据项目要求提供设备图纸及资料表，依据招标文件对设备图纸及资料进行响应。IlOkV电力电缆的设备图纸及资料表见表3。表3投标人应提供的设备图纸及资料表名称项目需求值或表述投标人保证值电缆的有关设计资料电缆截面图及说明、短期过教能力曲线，说明全年过我时间为多少不至于影响电缆寿命、电缆载流量计算书、金属护套厚度计算书、电缆导体以及金属套的短路热稳定校验、电缆固定金具图纸、牵引头和封帽的结构图、电缆盘结构图第三方检验机构出具的检测合格证书和型式试验报告交货时应提供的检测和安装资料电缆的全部例行试验报告和抽样报告、电缆的放线说明、电缆附件的全部例行试验报告、电缆附件安装工艺说明书，结构尺寸和详细图纸（投标人提供）
