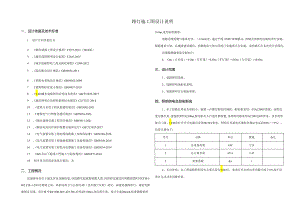

    民康路照明工程施工图设计说明.docx

    路灯施工图设计说明一、设计依据及技术标准1 .设计合同及委托书2 .城市道路工程设计规范CJJ37-2012(2016版)3 .城市道路照明设计标准CJJ45-20154 .城市道路照明工程及验收规程CJJ89-20125 .低压配电设计规范GB50054-20116 .供配电系统设计规范GB50052-20097 .建筑物防雷设计规范GB50057-20108 .1.ED城市道路照明应用技术要求GB/T31832-20159 .城市照明自动控制系统技术规范CJJ/T227-201410 .建筑与市政工程抗震通用规范GB55002-202111 .建筑电气与智能化通用规范GB55024-202212 .城市道路交通工程项目规范GB55011-202113 .剩余电流动作保护装置安装和运行GB/T13955-201714 .电气装置安装工程电缆线路施工及验收标准GB50168-201815 .电气装置安装工程接地装置施工及验收规范GB50169-201616 .电气装置安装工程低压电器施工及验收规范GB50254-201417 .IkV及以下配线工程施工与验收规范GB50575-201018 .初步设计阶段意见执行情况:无二、工程概况民康路项目位于渝北区双龙湖街道,该道路东起规划桂俄大道,向西经过渝北区两路组团F分区F38-l-l03.F38-1-2/03号地块之间,再折向南方与公园北路(民兴路片区段)相交。拟建民康路项目,规划为新建城市支路,设计桩号K0+000K0+425.586,长度425.586m,双向两车道,设计车速20kmh,标准路幅宽度16.0m,采用沥青路面。道路沿线两侧与地块存在。12m高差,通过平场+挡墙+放坡解决,挡墙及放坡均由地块单位实施。根据建设计划,民康路建设期间,两侧地块大部分段落已实施或正在实施,故挡墙不在本次设计范围内。民康路路幅宽度分配如下:4. Om(人行道)+4.Om(车行道)+4.Om(车行道)+4.Om(人行道)=16.Om三、设计范围1、道路照明系统。2、道路照明供配电系统。3、道路照明安全接地系统。四、照明供电及控制系统1、本工程路灯用电负荷较小,新建一台路灯配电控制柜。配电柜采用一回AC380V进线,由附近变压器引来,进线距离哲估500m,配电柜在人行道外侧设置,各照明回路采用AC380/220V供电,该负荷等级为三级。1.ED单灯在开关电源后采用DC24V供电。照明灯具端电压维持在额定电压的T0%+5%)。负荷计算如下:序号名称单位数量备注1总设备容量kW2.232总计算负荷kVA2.473需要系数Kx12、无功补偿:本工程道路照明用电主要负荷为1.ED灯,要求灯具自然功率因数不低于0.9,故不设单灯无功功率因数补偿。d、选用1.ED光源,单灯功率为50W、80W、130W和200W。要求灯具效能N1301.m%显色指数Ra27O,1.ED光源色温TCP=4000k,寿命今50000h.同类光源的色品容差不应大于7SDCM,在寿命周期内光源的色品坐标与初始值的偏差不应超过0.012o在标称工作状态下,IED灯具在正常工作300Oh的光通维持率不应低于96%,600Oh的光通维持率不应低于92%.灯具耍求采用模组式灯具,电源模组可现场替换,替换后防护等级不应降低。灯具电源应通过国家强制性产品认证。4、电能计量:在接电点设置计量装置。5、本工程在相应的埋地管道敷设中,预留一根备用管道以备后期使用。五、照明系统1、灯杆主要布置在道路单侧人行道上,灯杆距离路缘石0.8In,灯杆高度为10米,灯臂1.5m,灯具的仰角5°,采用80W1.ED光源。灯杆直线段间距为30米左右,在道路交叉段以及弯道处的路灯适当加密。2、灯杆采用内外壁热浸锌圆锥型钢管喷塑灯杆,热镀锌层厚度N70m,锥度11/1000,外喷GB/T18922的1374号色哑光漆,壁厚不小于411m,灯杆参考上口径70mm,下口径202mm,其制作应符合相应行业标准。3、灯具采用半截光型灯具,外观颜色应采用当地指定的颜色或建设方指定的其他颜色,防护等级为IP65,其制作应符合相应行业标准。4.灯杆基础置于原状土上,地基承载力大于150kpa,如遇不良地质土层应进行地基处理。灯杆基础周围回填土应按道路人行道压实度要求处理,回填土密实度不应小于95乐5、在每个单灯回路设置单灯漏电断路器对支线短路故障予以保护:在各照明出线回路设置断路器实现干线短路电流的保护。(1)所有光源可采用10A2P+30m漏电断路器。3、照明标准和节能措施:a、本次设计道路为城市支路,路面采用沥青路面,按照城市道路照明设计标准CJJ45-2015进行设计,全线平均照度、均匀度及眩光限制阈值增量均能满足下列要求,道路部分照明参数计算如下:表1:序平均亮度亮度总平均照度照度功率密度眩光号1.av,cdm2均匀度UOEav,1.x均匀度UE1.PD,Wm1TI%)规范计算规范计算规范计算规范计算规范计算规范计算值值值值值值值值值值值值10.750.780.40.5210120.30.430.50.3315%8%表2:位置道路路面平均照度维持值路面最小照度最小垂直照度最小半柱面照度等级Eh,av(1.X)Eh*min(1.X)Ev,min(1.X)Use>min(1.X)规范ifr/:规范计算规范计算规范计算人行道5812.31.52.612.1b、照明控制:道路照明应与渝北区照明控制方式一致,灯具配置单灯控制器,无线监控终端应采用渝北区已建成系统的终端型号。要求经控制后深夜路面平均照度不低于81.Xo当道路照明采用集中遥控系统时,远动终端应具有在通信中断的情况下自动开关路灯的控制功能和手动应急控制功能。要求1.ED灯具配套单灯智能控制器,1.ED灯具能实现调光。后端智能照明控制平台不在本次设计范围内。c、灯具选择半截光型常规路灯,防护等级不低于IP65,灯具效率不低于80%,灯具自然功率因数20.9。2、照明管道在人行道下埋深不应小于O.5米,车行道下埋深不应小于0.7米。3、要求PInOo环刚度N4kNm',BWFRP100环刚度225kN11。八、照明节能措施1 .选用高光效节能1.ED光源,灯具采用等亮度配光曲线。2 .通过加强管理路灯开关灯时间和分时段控制实现节能。3 .采用单灯控制技术,在不降低道路均匀度的前提下,下半夜下调道路照度(路口照度不降低),降低运行功率以实现节能,要求深夜路面照度不低于81.x°4 .应制定维护计划,宜定期进行灯具清扫、光源更换及其他设施的维护。5 .电力变压器、电动机、交流接触器和照明产品的能效水平应高于能效限定值或能效等级3级的要求。九、接地系统1、路灯接地系统采用TN-S接地系统,设置专用的PE接地线,PE接地线采用与相、零线同截面的铜芯线,与相、零线同管敷设。另外,为防止故障电压沿专用的PE接地线串接,故设置聿复接地,要求每盏路灯设重复接地,接地极为长2.5m的1.50X5角钢接地体,要求其上部埋深不小于O.8m,底部制成尖角形,角钢之间采用-40X4热镀锌扁钢联接,详"接地装置安装”图集号:14D504,灯杆基础钢筋、热镀锌扁钢、灯杆、基座等非带电金属体均应与PE线可靠联接,要求接地电阻不大于4.O欧姆。2、电气装置的下列金属部分,均应与接地装置可靠连接。a、配电装置的金屈构架及靠近带电部位的金属遮拦等。b、电力电缆的金屈接线盒和保护管。c、路灯的金属灯杆和金属外壳。d、其他因绝缘破坏可能使其带电的外露导体。e、I类照明灯具的金属外壳。3、接触电压的控制与保护六、照明配电系统1、供电干线采用YJV-0.6/1KV的单芯全塑铜芯交联电缆,采用'380/22OV三相五线制低压供电。由供电干线引上至顶部灯具的分支线采用BVV-0.5KV-3X2.5的绝缘护套线,为平衡三相负荷,灯具的接线顺序为:1.1.1.2,1.3,1.1.1.2,1.3的三相跳接顺序。本工程低压电缆各相线应按国家规范加以区分。2、在每处灯杆旁均设置400X400分线检查井。过街两端设置700X700中型手孔井,采用防盗、防坠落、防位移的球墨铸铁材料井盖(含井座)。灯具的分支线与照明干线的接线方式采用电缆绝缘穿刺线夹的分线方式。检查井用UPVC75的塑料管接入附近的雨水系统,亦可采用自然溢漏的方式。3、电缆芯线的连接采用压接,所有的连接接头必须在检查井内,保护管内不得有电缆接头。4、在每一个接线井内的电缆应留有1.5米长的余量。5、采用球墨铸铁井盖,路灯手孔井井盖承载能力为C250,相关参数应满足GB/T23858-2009相关要求。6、机械敷设电缆时,铜芯电缆最大允许牵引强度不宜大于70Nmm)七、照明供电管线敷设1、照明管道在人行道下敷设2X2PE100/3电缆保护管,过街敷设2X3BwFRPlo0/3编织缠绕拉挤管埋地暗敷,沿灯杆内侧敷设,照明管道中应预留8#铁丝,便于穿线。PElOO双壁波纹管的选择应满足GB/T19472.1-2019埋地用聚乙烯(PE)结构壁管道系统第1部分:聚乙烯双壁波纹管材第7.4管材的力学性能的规定。环刚度26.3kPa、冲击性能W10、密度W1180kg/m3、蠕变比率4,氧化诱导时间(200,C)min20烘箱实验无分层,无开裂。Bwfrp100纤维编绕拉挤管的选择应满足电力电缆用导管技术条件第2部分:玻璃纤维增强塑料电缆导管D1./T802.2-2017相关要求。主要参数:拉伸强度2200NPa:浸水后拉伸强度2170VPa;巴氐硬度238;弯曲负载热变形温度(1.80MPa)2160C;氧指数226;纤维编绕拉挤管环刚度N25kpa°Mu20;砌筑砂浆应采用水泥砂浆,强度等级不应低于M7.5。4、地下管道的混凝上强度等级不应低于C25:构造柱、芯柱、圈梁及其他各类构件的混凝土强度等级不应低于C25。5、各类构筑物的非结构构件和附属设备,其自身及其与结构主体的连接,应进行抗震设计。十一、其他1、户外配电柜其设备基础由成套厂配套设计,其制作应符合相关行业标准的要求,其安装应符合城市道路照明工程施工及验收规程CJJ89-20122、手孔井盖、照明灯杆的检修门及路灯户外配电箱,均应设置需使用专用工具开启的闭锁防盗装置。3、配电箱可开启的门应与接地的金屈框架可靠连接,采用的裸铜软线截面不应小于411M°4、灯杆基础,要求地基承载力大于150KPa45、灯杆施工时应避开高压线,保持净距,水平净距和垂直净距应满足城市工程管线综合规划规范GB50289-2016规定。6、本设计选型的材料和元器件其规格型号仅供参考,不作为订货依据,但需满足性能、规格和参数,并符合国家相关产品认证和产品合格书即可,本设计不指定品牌和厂家。7、未明事项参照国家有关规范、标准和图集执行。在每个照明出线回路设置断路器对回路故障予以隔离;在每个单灯回路设置单灯漏电断路器对单灯故障予以隔离。4、末端短路电流的控制与保护在每个单灯回路设置单灯漏电断路器对支线短路故障予以保护;在各照明出线回路设置断路器实现干线短路电流的保护。所有光源均设置10A2P+30mA漏电断路器。5、其他1)持证上岗,起重安装作业前须严格检查起重设备各部件的可靠性和安全性。2)起吊作业时指派专人统一指挥,参加起聿安全的起重工要掌握作业的安全要求,其余人员应分工明确:作业时严禁回转半径范围内的吊臂下站人,严禁起吊物自由下落。3)周边有架空杆线时,需保证作业半径满足安全净距要求。4)施工时发现物探与实际情况不符时,需及时与设计单位联系。5)当供配电系统或电气设备发生故障危及人身安全时,应在规定时间内切断电源。6)电气工程的施工验收必须坚持设备安全运行、用电安全的原则,强化过程验收控制。7)电气系统在使用时,应当制定维护运行方案,并严格执行。8)电气工程中采用的电气设备和电线电缆,应为符合相应产品标准的合格产品。9)电气工程中采用的节能技术和产品,应在满足功能要求的前提下,提高设备及系统的能源利用效率,降低能耗。10)施工及验收应满足建筑电气与智能化通用规范GB55024-2022相关章节的要求。十、抗震设计1、在电缆保护管内敷设的线缆在引进、引出和转弯处,应在长度上留有余量:接地线应采取防止地震时被切断的措施。2、电气管路不宜穿越抗震缝,当必须穿越时应符合下列规定:采用金属导管、刚性塑料导管敷设时,在抗震缝两侧应各设置一个柔性管接头,抗震缝的两端设置抗震支撑节点并与结构可靠连接。3、地下或半地下砌体结构,砖砌体强度等级不应低于MUlO,块石砌体强度等级不应低于15路灯接管2x3BRFRPlOo过街排管米160含管材16电缆保护管可挠PE管,50米8017热镀锌接地扁钢-40x4,热镀锌米59018绝缘穿剌线夹JT1.-OllT箕7819接地极热镀锌角钢1.50x5,1=2500mm支2720电灯漏电断路器10A2P+30mA只26单灯保护21排水管UPVC75米220哲估22热镀锌网钢10米23十一、主要工程量表序号名称型号规格单位:备注1配电控制柜参考尺寸:WlOOoXIMOOxH1200,304不锈钢制作,防护等级3IP54套1含基础2路灯灯具50W1.ED光源+单灯控制器33路灯灯具80W1.ED光源+单灯控制器食184路灯灯具130W1.ED光源+单灯控制器食35路灯灯具200W1.ED光源+单灯控制器食26双臂金属灯杆钢制杆、内外浸锌、喷塑处理.车行道恻灯具H=IOn1、灯臂1.5m;人行道恻灯具H=711灯臂1.Om根3含基础7单臂金属灯杆钢制杆、内外浸锌、喷塑处理,车行道恻灯具H=Ion1、灯臂1.5m根20含基础8中型手孔井700x700套99小型手孔井100x400套1410配电箱进线电缆YJV-0.6lkV-5×25米500哲估11电缆5x(YJV-0.6lkV-ll6)米69012电缆5x(YJV-0.6lkV-llO)米150终点人行道恻路灯供电回路13导线RVV-0.5kV-3x2.5米44014路灯排管2x2PElOO人行道排管米430含管材
