施工现场临时用电施工方案..docx

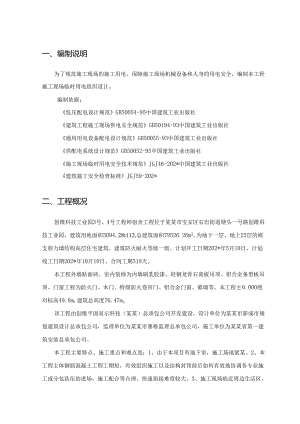

一、编制说明为了规范施工现场的施工用电，保障施工现场机械设备和人身的用电安全，编制本工程施工现场临时用电组织设计。编制依据：低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-202*中国建筑工业出版社建筑施工安全检查标准JGJ59-202*二、工程概况创维科技工业园3号、4号工程师宿舍工程位于某某市宝安区石岩街道塘头一号路创维科技工业园，建筑用地面积5094.28i112,总建筑面积79526.26m2,为地下一层、地上25层的框支剪力墙结构高层住宅建筑。建筑防火耐火等级一级。计划开工日期202*年5月10日，计划竣工日期202*年10月10日。合同工期518天。本工程外墙贴面砖。室内装修为内墙刷乳胶漆、轻钢龙骨石膏板吊顶、铝合金条型板吊顶。门窗工程为防火门、木门、特级防火卷帘门、铝合金门窗、幕墙等。本工程±0.000绝对标高49.8m,建筑总高度76.47mo该工程由创维平面显示科技（某某）总承包公司开发建设，设计单位为某某市新成市规划建筑设计总承包公司，监理单位为某某市赛格监理总承包公司，施工单位为某某省第一建筑安装总承包公司。本工程主要特点、施工重点和难点是：1、由于本项目有地下室，施工场地紧某。2、本工程主体钢筋混凝土工程工期短，有效组织施工以及结构封顶前后如何有效地协调各专业施工或分包队伍的进场、施工配合等合理、快速衔接难度较大。3、施工现场临近周边生活区，且需保证创维科技工业园园区的清洁。4、本工程跨春节和雨季须充分考虑受春节和雨季对工期的影响。5、须采取措施保证本工程周边挡土墙的完好及安全。6、本工程采用悬挑钢管脚手架且大型用电设备较多(塔吊2台、电梯4台)。建设单位在施工现场南侧已建成厂房内安装有变压器，已建成厂房配电室内设置总配电柜，提供2X300KVA用电容量。施工现场用电从该配电室内引入，施工单位在施工现场设置临时用电配电房。施工现场临时用电配电线路采用TN-S三相五线制接零保护供电系统，用放射和树支相结合的供电络。由现场临时用电配电房总配电柜放出主要动力负荷干线,专用动力负荷干线，一般动力负荷干线，施工照明、生活用电等干线，各用电设备根据不同分类接入不同的负荷干线。为了保证工程正常施工，必须做好施工临时用电组织管理，包括用电量的计算，电源的选择，变压器的确定，导线截面计算和配电线路布置。三、施工用电组织与布置1、施工组织管理本工程施工用电成立专门小组进行管理电工组长：钱后勇电工组员：成勇刚吴双山(1)组长职责全面负责施工现场的施工用电的正常运作、安全及管理。定期组织人员对现场的安全用电进行检查。(2)专职电工职责在组长领导下对现场的用电进行检查、维修、管理，均持证上岗。严格按照电器操作规程进行维修、检验，并做好维修记录，按检测接地电阻及机械设备、线路的绝缘电阻。2、施工用电总体部署(1)土建施工阶段用电线路系统设置工地设置配电房，配电房内设配电屏两只，从配电屏引六个回路，具体如下：、Nl回路：从工地配电房1#配电屏接至3#楼1#分配电箱，再从1#分配电箱接至1#塔吊、1#、2#施工升降机专用配电箱。、N2回路：从配电房2#配电屏接至4#楼2#分配电箱，再从2#分配电箱接至2#塔吊、3#、4#施工升降机专用配电箱。、N3回路：从配电房1#配电屏接至3#楼3#分配电箱，再从3#分配电箱接至3#楼钢筋加工、木工加工、楼层施工用电等二级分配电箱。、N4回路：从配电房2#配电屏接至4#楼4#分配电箱，再从4#分配电箱接至4#楼钢筋加工、木工加工、楼层施工用电等二级分配电箱、N5回路：从配电房1#配电屏接至分配电箱，再分别接至办公区、生活区等分配电箱。、N6回路：备用回路（2）基础施工阶段用电线路系统设置、N1，回路：从配电房1#配电屏接至F静压桩机分配电箱、N2,回路：从配电房1#配电屏接至2#静压桩机分配电箱、N3,回路：从配电房2#配电屏接至3#静压桩机分配电箱、N4,回路：从配电房2#配电屏接至分配电箱，再从分配电箱接至水泵、钢筋机械等动力箱。、N5回路：从配电房1#配电屏接至分配电箱，再分别接至办公区、生活区等分配电箱。（3）用电线路铺设从业主电源至工地配电房再至一级分配电箱的线路采用埋地铺设、主干线为三相五线制。从一级配电箱至二级配电箱至用电机具开关箱采用电缆架空敷设。3、施工机械配电负荷表（1）、本工程混凝土主要用电设备包括有塔式起重机、施工电梯、混凝土输送泵、平板振动器、振动棒，钢筋制作安装用钢筋调直机、钢筋弯曲机、钢筋切断机、电焊机、电渣压力焊机、闪光对焊机，模板制作用圆盘锯、砌筑及抹灰用碎搅拌机，打夯机、井架等。用电设备负荷见表1、表2：序号用电设备名称单机容量数量总用电容量电动机额定功率(KW)电焊机额定功率(KVA)1静力压桩机150KW34502喷浆机7.5KW2153潜水泵2.2KW817.64泥浆泵7.5KW4305钢筋切断机5.5KW2116钢筋弯曲机4KW3127砂轮切割机O.5KW218电焊机24KVA248合计536.648地基和基础施工阶段主要用电设备负荷表表1主体结构和装修施工阶段主要用电设备负荷表2序号用电设备名称单机容量数量总用电容量电动机额定功率(KW)电焊机额定功率(KVA)1塔式起重机45KW2902施工电梯66KW42643碎输送泵柴油机HOKW24钢筋切断机5.5KW4225钢筋弯曲机3KW6186钢筋对焊机100KVA11007电渣压力焊机30KVA41208电焊机30KVA41209电动切割机0.5KW31.510碎搅拌机7.5KW43011潜水泵2.2KW817.612插入式振动器1.1KW88.813平板式振动器1.5KW2314圆盘锯3KW41215直螺纹机3KW41216高压离心泵1523017照明、办公用电30合计538.9KW340KVA由表1、表2统计可知主体结构和装修施工阶段主要用电设备负荷大于地基和基础施工阶段。故在计算总用电容量时按主体结构和装修施工阶段进行计算。四、确定用电选择供电导线型号及截面4.1用电负荷计算4.1.1.塔式起重机组Kx=0.45Cos=0.6tg=1.33将JC二40%统一换算到JCl=25%的额定容量Pn=90kWPe=n×(JcJcl)z2×Pn=1X(0.4/0.25)1/2X90=114kWPjS=KxXPe=0.45×114=51kWQjs=PjsXtg=51×1.33=68kvar4.1.2.施工升降机组Kx=0.5Cos=0.6tg=1.33Pe=264kWPjs=KxXPe=0.5X264=132kWQjs=PjsXtg=132×1.33=175kvar4.1.3.碎搅拌机、振捣器、电动切割机Kx=0.3Cos=0.7tg=1.02Pjs=0.3X43.3=13kWQjs-Pjs×tg=13×1.02=13.2kvar4.1.4.钢筋机械、木工机械Kx=0.65Cos=0.7tg=1.02Pjs=0.65×64=42kWQjs=Pjs×tg=42×1.02=43kvar4.1.5.潜水泵、蜀心泵Kx=0.65Cos=0.7tg=1.02Pjs=0.65X47.6=3IkWQjs=PjsXtg=31×1.02=32kvar4.1.6.照明、办公用电Kx=0.6Cos=0.7tg=1.02Pjs=0.6X30=18kWQjs=Pjs×tg=18×1.02=18.3kvar4. 1.7.焊机类Kx=0.3Cos=0.4tg=2.29将JC=50%统一换算到JCI=IO0%的额定容量Pn=SnXCos=340×0.4=136kWPe=n×(JcJcl),z2×Pn=l×(0.5l),z2×136=96kWPjs=KxXPe=0.3×96=29kWQjs=PjsXtg=29×2.29=66kvar4.2 总负荷计算总箱同期系数取Kx=0.85总有功功率Pjs=Kx×Pjs=0.85X(51+132+13+42+31+18+29)=268kW总无功功率Qjs=Kx×Qjs=0.85×(68+175+13.2+43÷32+18.3+66)=353kvar总视在功率Sjs=(Pjs2+Qjs2)1/2=(2682+3532)1/2=443kVA总计算电流计算Ijs=Sjs(1.732×Ue)=443/(1.732X0.38)=673A4.3 变压器容校核通过以上计算，现场提供的变压器电源用电容量能满足要求。4.4 配电线路计算4. 4.1土建施工阶段配电线路截面截面积计算施工现场机械布置平面图见附图线路N1：从配电房V配电屏接至3"楼1,分配电箱，再从分配电箱接至Ie塔吊、1:才施工升降机专用配电箱。最远距离为100M。取最远距离，按允许电流选择：=KCPJ=065x177x1000二百CO53×380×0.7按5%压降选择导线（铜芯线）0.65×177×10046.3×5查电工手册可选用95mm2橡套电缆线直埋地敷设作电源线;N2回路负荷同Nl回路，距离小于Nl回路，N2回路配电线路线缆选择同Nl回路，选择95mm2橡套电缆线直埋地敷设作电源线；N3回路：从配电房1#配电屏接至3#楼3#分配电箱，再从3#分配电箱接至3#楼钢筋加工、木工加工、楼层施工用电等二级分配电箱，负荷有电焊机2台、潜水泵4台、离心泵1台、插入式振动器4台，平板式振动器1台。距离80M,按允许电流选择：Sn=2×30=60KVAPn=SnXCos=60×0.4=24kWPe=n×(Jc/Jcl)z2×Pn=IX(0.5/1)172X24=17kWPjs=KxXPe=0.5×17=8.5kW潜水泵4台、离心泵1台、插入式振动器4台，平板式振动器1台Pjs=8.5kW+78Kw=86.5KwKCPj1.%CO50.65x86.5x10003×380×0.7=122A按5%压降选择导线（铜芯线）0.65×86.5×8046.3x5%=19.4zw112查电工手册可选用50耐2橡套电缆线直埋地敷设作电源线;N4回路负荷同N3回路，距离小于N3回路，N4回路配电线路线缆选择同N3回路，选择50m11?橡套电缆线直埋地敷设作电源线；N5回路从配电房分配电屏接至分配电箱，再分别接至办公区、生活区等分配电箱。功率30KW,距离60M,按允许电流选择：=KcPj=0.6x30x1000=-75%COS-3×380×0.7-'按5%压降选择导线（铜芯线）0.6×30×6046.3x5%=4.7mm2查电工手册可选用20mm2橡套电缆线直埋地敷设作电源线;五、材料计划本工程投入电器设备计划序号电器设备名称型号规格单位数量备注1配电屏配电盘只21配电箱1.80m×0.80m只40.90m×0.70m只120.70m×0.60m只300.60m×0.50m只602灯只83碘鸽灯只304橡胶铜芯电缆3×2402+2×1202m3503×1202+2×602m3503×952+2×502m2003×502+2×252m2003×352+2×182m5003×252+2×152m3003×202+2×102m1003×62+2×32m10003×42+2×22m6003×2.52+l×2.52m1000六、临时用电平面图、临时用电系统图、开关箱接线图对于PE线的说明：根据规范施工现场临时用电安全技术规范（JGJ46-202*）5. 1.8的要求，PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合下表的规定：相线芯线截面S（mn?）PE线最小截面（mm?）S16S16<S<3516S>35S/2对PE线的截面选择要满足以上要求，在下面的供电系统图中不再注明PE线截图5.1.1专用变压器供电时TNf按零保护系统示意I-工作接地;2PE线电亥接地;3电气设备金属外壳（正常不带电的外露可导电部分）；lJJ相线；N工作零线；PE-保护零线；DK-总电源隔离开关；RCD一总漏电保护器（兼行短路、过载、漏电保护功能的漏电断路器）；T-变M器2、总电箱配置及接线图总配电箱总箱配置漏电保护器在总路设置）（一）PE1事不大于493、分电箱配置及接线图A.BB-C,A-BHDIl-4冈/5DZ20-200:00(25。)HDH-60/3HDllTo/3HDH-200/3HDH-200/3HDH-100/3HDlI-100/3HDll-2M,MO(63)3300(30)330O(Ieo)3300(160)330Oag)3300(100)B1.W5应B1.K5x2.5B1.WMO)B1.K邠刚-i三wM0W*2ABCNPEE1.'<3i%*三0)twM懈C，的MaSBIMg5)B1.W3总5)B1.K陟2项)4、开关箱接线图开关箱配置（一）隔离开关漏电带断路PEABCN5、三级配电箱接线示意图及要求P三ASCN三三三=±三级配电箱接线示意图及要求佚XlTN-S系统（即：人+开黄吊.a*MtftBissnif.分况a庾收在用电“我aif窗/配”，力o0分能电。力齐美耳nt.。配电弄乂r）不。收IIxm.为美与算及的定大原电0的水弄笑e*分收.>«*«6、施工现场临时用电平面图:详见附图一七、安全用电技术措施安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：7.1、安全用电技术措施7.1.1、保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻,则大部分电流经接地体流入大地,而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4）,就可减少触电事故发生。7.1.2、保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S>TNT三种类型。本工程米用TN-S系统。TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。施工时应注意不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。7.1.3、设置漏电保护器1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外,必须在设备负荷线的首端处安装漏电保护器。3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。4）漏电保护器的选择应符合先行国家标准剩余电流动作保护器的一般要求GB6829和漏电保护器安全和运行的要求GB13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1s。5）总配箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAso6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。7）配电箱、开关箱中的漏电保护器应选用无辅助电源型（电磁式）产品。7. 1.4、安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83安全电压中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。对下列特殊场所应使用安全电压照明器。1）隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所的照明，电源电压应不大于36V。2）在潮湿和易触及带电体场所的照明电源电压不得大于24V。3）在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。1.1.5、 电气设备的设置应符合下列要求1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统应采用三相负荷平衡。2）动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。3）总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不应超过3m。4）每台用电设备必须有各自专用的开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。5）配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。否则，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作的空间和通道，其周围不得堆放任何有碍操作、维修的物品，不得有灌木杂草。6）配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m0移动式分配电箱、开关箱应设在坚固、稳定的支架上。其中心点与地面的垂直距离应为0.81.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板的厚度应为1.22.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm,箱体表面应做防腐处理。7）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。1.1.6、 电气设备的安装1）配电箱、开关箱内的电器（含插座）应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。金属板与配电箱体应作电气连接。2）配电箱、开关箱内的各种电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。3）配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。4）配电箱、开关箱内的连接线应采用铜芯绝缘导线，导线绝缘的颜色标志应按相线1.I（八）、1.2（B）、1.3（C）相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色；排列整齐，任何情况下上述颜色标记严紧混用和相互代用。导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。5）配电箱、开关箱的金属箱体、金属电器安装板以及电器的正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。7）导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘卷压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。8）配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱、出线应采用橡皮护套绝缘电缆，不得有接头。9）配电箱、开关箱外形结构应能防雨、防尘o1.1.7、 外电线路及电气设备防护1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。2）在建工程（含脚手架）的周边与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为Ikv以下时，其最小安全操作距离为4m；当外电架空线路的电压为IlOkV时，其最小安全操作距离为6m；当外电架空线路的电压为35110kV,其最小安全操作距离为8m；当外电架空线路的电压为220kV,其最小安全操作距离为10m；当外电架空线路的电压为300500kV,其最小安全操作距离为15m。上下脚手架的斜道严禁搭设在有外电线路的一侧。3）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为IkV以下时，最小垂直距离为6m；外电线路电压为l35kV时，最小垂直距离为7m。4）起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附件吊装时，起重机的任何部位或被吊物的边缘在最大偏斜时与架空线路边线的最小安全距离应符合以下要求：外电线路电压为IkV以下时，最小水平与垂直距离为1.5m；外电线路电压为IOkV以下时，最小垂直距离为3m,水平距离为2m；外电线路电压为35kV以下时.，最小垂直距离为4m,水平距离为3.5m；外电线路电压为IlOkV以下时;最小垂直距离为5m,水平距离为4m；外电线路电压为22OkV以下时最小水平与垂直距离为6m；外电线路电压为33OkV以下时，最小水平与垂直距离为7m；外电线路电压为50OkV以下时.，最小水平与垂直距离为8.5m；5）施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。6）对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护，并要悬挂醒目的警告标志牌。在架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员或专职安全人员负责监护。7）防护设施与外电线路之间的安全距离应符合下列要求:外电线路电压为IOkV以下时，安全距离为1.7m；外电线路电压为35kV以下时，安全距离为2m；外电线路电压为IlOkV以下时，安全距离为2.5m；外电线路电压为22OkV以下时，安全距离为4m；外电线路电压为33OkV以下时，安全距离为5m；外电线路电压为50OkV以下时，安全距离为6mo8）对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。9）电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。10）电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。1.1.8、 电工及用电人员必须符合以下要求：1）电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。3）各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定：使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严紧设备带“缺陷”运转；保管和维护所用设备，发现问题及时报告解决；暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁；移动电气设备时，必须经电工切断电源并做妥善处理后进行。1.1.9、 电气设备的使用与维护1）配电箱、开关箱应有名称、用途、分路标记及系统接线图。2）配电箱、开关箱箱门应配锁，并应由专业负责。3）配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。4）对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。5）配电箱、开关箱必须按照下列顺序操作：送电操作顺序为：总配电箱一分配电箱一开关箱；停电操作顺序为：开关箱分f分配电箱f总配电箱。但出现电气故障的紧急情况可除外。6）施工现场停止作业1小时以上时，应将动力开关箱断电上锁。7）配电箱、开关箱内不得放置任何杂物，并应保持清洁。8）配电箱、开关箱内不得随意挂接其他用电设备。9）配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时，严禁用不符合原规格的熔体代替。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。10）配电箱、开关箱得进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。7.1.10.施工现场的配电线路1）架空线必须采用绝缘导线。2）架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。3）架空线导线截面得选择应符合下列要求：导线中得计算负荷电流不大于其长期连续负荷允许载流量。线路末端电压偏移不大于5%。三相五线制线路的N线和PE线截而不小于相线截面的50%,单相线路的零线截面与相线截面相同。按机械强度要求，绝缘铜线截面不小于IonmI2,绝缘铝线截面不小于16mm2.4）架空线在一个档距内，每层导线的接头数不得超过该层导线数的50%,且一条导线只允许有一个接头。5）架空线路相序排列应符合下列规定：动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为1.i、N、1.2、1.3、PE；动力、照明线在二层横担上分别架设时，导线相序排列时：上层横担面向负荷从左侧起依次为1.i、1.2、1.3;下层横担面向负荷从左侧起依次为1.i、（1.2、1.3）、N、PE6）架空线路的档距不得大于35m。7）架空线路的线间距不得小于0.3m,靠近电杆的两导线的间距不得小于0.5m。8）架空线路横担间的最小垂直距离不得小于表1所列数值；横担宜采用角钢或方木,低压铁横担角钢应按表2选用，方木横担截面应按80mmX80mm选用，横担长度应按表3选用。表1排列方式直线杆分支或转角杆高压与低压1.21.0低压与低压0.60.3表2导线截面(mm2)直线杆分支或转角杆二线及三线四线及以上162535501.50X52X1.50X52×1.63×570951201.63X52X1.63X52X1.70X6表3横担长度(m)二线三线、四线五线0.71.51.89)架空线路与邻近线路或固定物的距离应符合表4的规定。表4项目距离类别最小净空距离(m)架空线路的过引线、接下线与邻线架空线与架空线电杆外缘架空线与摆动最大时树梢0.130.050.5最小垂直距离(m)架空线向杆架设下方的通信、广播线路架空线最大弧垂与地面架空线最大理与皙设工程话端架空线与邻近电力线路交叉施工现场机动车道铁路轨道IkV以下1IOkV1.04.06.07.52.51.22.5最小水平距离(m)架空线电杆与路基边缘架空线电杆与铁路轨道边缘架空线边勾分G与建筑物凸出部1.0杆高(m)+3.01.010)架空线路应采用钢筋混凝土或木杆。钢筋混凝土杆不得有露筋、宽度大于O.4mm的裂文和扭曲；木杆不得腐朽，其梢径不应小于140mm。11）电杆埋设深度应为杆长的1/10加0.6m,回填土应分层夯实。在松软土质处应加大埋入深度或采用卡盘等加固。12）直线杆和15°以下的转角杆，可采用单横担单绝缘子，但跨越机动车道时应采用单横担双绝缘子；15。至J45°的转角杆应采用双横担双绝缘子；45°以上的转角杆，应采用十字横担。13）架空线路绝缘子应按下列原则选择：1直线杆采用针式绝缘子；2耐某杆采用碟式绝缘子14）电杆的拉线应采用不少于3根D4.Omm的镀锌钢丝。拉线与电杆的夹角应在30°45°之间。拉线埋设深度不得小于1m。电杆拉线如从导线之间穿过，应在高于地面2.5m处装设拉线绝缘子。15）因受地形环境限制不能设拉线时，可采用撑杆代替拉线，撑杆埋设深度不得小于0.8m,其底部应垫底盘或石块。撑杆与电杆的夹角应为30°。16）接户线在档距内不得有接头，进线处离地高度不得小于2.5m。接户线最小截面应符合表5的规定。接户线线间及邻近线路间的距离应符合表6的要求。表5接户线架设方式接户线长度（m）接户线截面（mm2）铜线铝线架空或沿墙敷设10-256.010.0104.06.0表6接户线架设方式接户线档距（m）接户线线间距离（m）架空敷设25150>25200沿墙敷设W6100>6150架空接户线与广播电话线交叉时的高度（m）接户线上部，600接户线下部，300架空或沿墙敷设的接户线零线和相线交叉时的距离（mm）10017）架空线路必须有短路保护。采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍。采用断路器作为短路保护时，其瞬动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。18）架空线路必须有过载保护。采用熔断器或断路器做过载保护时，绝缘导线长期连续负荷允许载流量不应小于熔断器熔体额定电流或断路器长延时过流脱扣器脱扣电流整定值的1.25倍。7.1.11、施工现场的电缆线路1）电缆中必须包含全部工作芯线和作用保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包括含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。2）电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。3）电缆类型应更具敷设方式、环境条件等选择。埋地敷设选用无铠装电缆时，应能放水、防腐。架空敷设应采用无铠装电缆。4）电缆直接埋地敷设的深度不应小于0.7m,并应载电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬介质保护层。5）埋地电缆载穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.Om高到地下0.2m处，必须加设防护套管，防护套管的内径不应小于电缆外径的1.5倍。6）埋地电缆与其附近外电电缆和管沟的平行间距不得小于2m,交叉间距不得小于1m。7）埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。8）架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定电间距应保证电缆能承受自重所带来的荷载，沿墙壁敷设时最大弧垂直距地不得小于2.Omo9）在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并应靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设应沿墙或门口刚性固定，最大弧垂距地不得小于2.Omo10）电缆线路必须有短路保护和过载保护。7.1.12、室内导线的敷设及照明装置1）室内配线必须采用绝缘导线或电缆2）室内配线应根据配线类型采用瓷瓶、瓷（塑料）夹、嵌绝缘槽、穿管或钢索敷设。潮湿场所或埋地非电缆配线必须穿管敷设，管口和管接头应密封；当
