山东拉克新材料技术有限责任公司每天50吨废水处理工程设计方案.docx

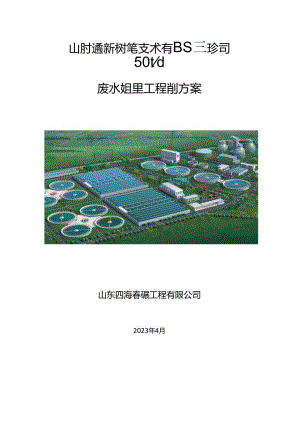

山肘遹新树笔支术有BS三珍司50td废水姐里工程削方案山东四海春碾工程有限公司2023年4月目录第一章概述2第二章设计水质、水量31.1 设计水量32. 2进出水水质3第三章设计规范、及原则42.1 设计规范与标准43. 2设计原则5第四章处理工艺流程63.1 道水处理工艺流程64. 2污水处理工艺说明7第五章处理工艺设计145. 1单元格参数146. 2各单元污染物去除率预测217. 3主要设备表225(5/IQJ木王H不口Vl-246.1 高程设计246.2 zJ*2第七章建筑、结构设计及土建池容（仅供土建设计参考）247.1土建池容247.2木11乡257. 3建筑材料选用257. 4抗震设防25第八章电气、仪表及监控系统268. 1电气设计268. 2接地268. 3268. 4控制方式265（5j"Vl-278.1 防腐27第十章项目实施2810.1工程内容2810.2施工进度28第十一章施工组织设计30第十二章确保工期的技术组织措施、施工进度511、确保工期进度技术保障措施51522、施工进度章概述山东四海春环保工程有限公司是一家集环保节能评估报告、废气废水治理环保工程、土壤修复、黑臭河治理、环境检测等一体的综合性公司。公司自成立以来，秉承“服务企业,奉献社会，以质量求生存，以文化树形象，致力于经济与环境双赢”的经营理念，以环境保护为出发点，不断技术创新，充分整合资源优势、专业优势、人才优势，加快环保行业的发展。我们公司本着节能环保，减量减排，控制成本的理念设计一套切实可行的技术方案，供贵公司和有关部门决策参考。我方根据贵方提供废水资料相关数据及我公司治理废水多年的经验，综合投资考虑废水水量、水质资料，借鉴相关工程实际运行经验，本着节省、处理效果好、运行成本低的原则，编制了该设计方案，供贵方和有关部门决策参考。设计水质、2.1 设H水量根据甲方沟通，废水中主要来自回流分水工序废水、中和水洗工序废水、水洗工序废水和过滤工序废水，废水属于高浓度、低含盐量有机废水，处理难度较大;污水预处理水量为Q=50m3d,设备二十四小时运行。2.2 进出水水质根据建设方所提供的资料，进水水质和出水水质为：序号项目(mg1.)进水(mg1.)出水（mg1.）1CODcr80002002BOD/3PH4-56-94TDS/5氨氮70256SS/7总磷228总氮80359全盐量1000/第三章设计规范、及原则3.1 设计规范与标准1、污水排入园区官网水质标准CJ343-20102、室外排水设计规范（1997年修订）GBJ14-873、工业园区污水处理排水要求4、建筑结构荷载规范GB50009-20015、给水排水工程结构设计规范GB69-846、混凝土结构设计规范GB50010-20027、建筑结构制图标准GB/T50105-20018、建筑抗震设计规范GB50011-20019、构筑物抗震设计规范GB50191-9310、地下工程防水技术规范GB50108-200111、城市区域环境噪声标准GB3096-9312、环境空气质量标准GB3095-9613、建筑地基基础设计规范GB50007-200214、混凝土结构工程施工质量验收规范GB50204-200215、给水排水构筑物工程施工及验收规范GBJ141-9016、地基与基础工程质量验收规范GB50202-200217、采暖通风与空气调节设计规范GBJ19-872001版18、建筑中水设计规范CECS30-199119、10kV及以下变电所设计规范GB50053-9420、低压配电设计规范GB50054-9521、供配电系统设计规范GB50052-9522、电力工程电缆设计规范GB50217-9423、电力装置的继电保护和自动装置设计规范GB50062-9224、工业企业照明设计标准GB50034-9225、建筑物防雷设计规范GB50057-94（2000版）26、工业与民用电力装置的接地设计规范GBJ65-8327、自动化仪表选型规定HG20507-9228、仪表供电设计规定HG205099229、仪表系统接地设计规定HG205139230、计算机机房设计规范GB50174-9331、分散型控制系统工程设计规范HG2057332、电气装置的电测量仪表装置设计规范GBJ63-9033、分散型控制系统工程设计规定HG/T20573-9534、控制室设计规定HG20508-9235、信号报警、联锁系统设计规定HG20511-9236、民用建筑设计规范JGJ378737、建筑设计防火规范GBJ16-87（2001年版）3.2 削顾1、本设计方案严格执行国家有关环境保护的各项规定，污水预处理后确保减少刺激性气味，并大大提高B/C比预处理后的废水可以直接进入生化部分深度处理。2、采用简单、成熟、稳定、实用、经济合理的处理工艺，保证处理效果，并节省投资和运行管理费用。3、设备选型兼顾通用性和先进性，运行稳定可靠、效率高、管理方便、维修维护工作量少、价格适中。4、系统运行灵活、管理方便、维修简单，尽量考虑操作自动化，减少操作劳动强度。5、设计美观、布局合理，与原有设施统一协调考虑。6、设置必要的监控仪表，提高控制操作的自动化程度。7、尽量采取措施减小对周围环境的影响，合理控制噪声、气味，妥善处理与处置固体废弃物，避免二次污染。第四章姐里罐4.1污水处理工艺流程达标排放废水工程图废水处理工程设计方案4.2污水处理工艺说明1.隔油调节池废水进入隔油调节池，通过一定时间的累积，均衡，到达去除油脂均匀进水，稳定水质的目的，为以满足后续电化学反应需要的环境，提高后续氧化反应的速率，确保后续反应平稳进行。2、PH调节池提供对污水处理负荷的缓冲能力，防止处理系统负荷的急剧变化。减少进入处理系统污水流量的波动，使处理污水时所用化学品的加料速率稳定，适合加料设备的能力。防止高浓度的有毒物质直接进入生物化学处理系统。同时在控制污水的PH值、稳定水质方面，可利用不同污水自身的中和能力，减少中和作用中化学品的消耗量。当工厂或其他系统暂时停止排放污水时，仍能对处理系统继续输入污水，保证系统的正常运行。3、催（嶂化池（芬厕催化氧化（芬顿）在酸性条件下，也。2在陞2，存在下生成强氧化能力的羟基自由基（0H,并引发更多的其他活性氧，以实现对有机物的降解,其氧化过程为链式反应。其中以FH产生为链的开始，而其他活性氧和反应中间体构成了链的节点，各活性氧被消耗，反应链终止。其反应机理较为复杂,这些活性氧仅供有机分子并使其矿化为CO2和H9等无机物。将少量催化剂以及多相催化氧化剂在管道混合器内进行混合后进入多相催化氧化池后再次混合反应。催化氧化（芬顿）再次将废水中的复杂成分污水分子链打断并氧化，进一步氧化大部分水中的污染物。经电化学氧化处理后，废水中的部分有机污染物已被氧化还原反应去除，剩余的部分有机物的结构也已经发生了变化，有利于进一步的氧化处理。废水可以通过加入一定量的双氧水，在废水水中的亚铁离子及多相催化剂的催化下，形成更强的氧化性，可氧化去除废水中绝大多数可被其氧化的有机物，为后续的处理达到排放创造了条件。该催化氧化（芬顿）过程能氧化多种有机分子且系统不需高温高压，对苯类、醇类、酮类、酯类、苯酚、氯苯及硝基酚等有很好的氧化效果。在亚铁离子的催化作用下，随着氧化剂的分解，会产生大量的TO,利用新生态的TO对有机物进行氧化去除。Fe?'+氧化剂-Fe3t+0H-+HOIIO+RH-*H20+RR+Fe3t-R'+Fe2fR4+氧化剂-ROO+CO2H2O4、中和反应、初沉淀PH回调后将絮凝剂与污水再次在中和池内混合后进入初沉池。所有的悬浮物在沉淀塔内沉淀并分离。中和池按平面图形分矩形与圆形两种，按工艺分为投药中和池和过滤中和池两种。投药中和法是在废水进入中和池前投加碱性或酸性药剂（石灰、石灰石、苏打、苛性钠、工业硫酸、盐酸或硝酸等）使酸性废水或碱性废水与药剂在池中匀质混合后进行中和反应处理。过滤中和法是在池中填加具有中和性能的滤料（石灰石、白云石、大理石等），使酸性废水通过滤料时受到中和作用。有时将碱性废水与酸性废水在池中直接混合进行中和处理。投药法的投药剂量和过滤法采用的滤层，滤料性能都应通过计算和试验确定。处理酸性或碱性废水的构筑物应采取防腐措施。初沉池可除去废水中的可沉物和漂浮物。废水经初沉后，约可去除可沉物、油脂和漂浮物的50%、BOD的20%,按去除单位质量BOD或固体物计算，初沉池是经济上最为节省的净化步骤，对于生活污水和悬浮物较高的工业污水均易采用初沉池预处理。5混合水池混合水池池是污水处理系统中关键的设施，由于有大量的污水不断的排入和排出混合池，因此混合池的液体流通系统是决定设施正常运转的关键环节。6配水池用于汇集，储存和均衡废水，各环节生产的废水水质不均衡，因此在废水进入处理系统前通过配水池使其均质均量，以保证废水处理设备和设施正常运转。7水解酸化池的设置利用水解厌氧微生物，将水中难降解的大分子有机物分解为易降解的小分子有机物，实现破环断链，提高污水的可生化性。高分子有机物因相对分子量巨大，不能透过细胞膜，因此不可能为细菌直接利用。故此它们在第一阶段首先被细菌胞外酶分解为小分子。例如纤维素被纤维素酶水解为纤维二糖与葡萄糖，淀粉被淀粉酶分解为麦芽糖和葡萄糖，蛋白质被蛋白酶水解为短肽与氨基酸等。这些小分子的水解产物能够溶解于水并透过细胞膜为细菌所利用。水解后大的小分子化合物在发酵细菌（即酸化菌）的细胞内转化为更简单的化合物并分泌到细胞外。这一阶段的主要产物有挥发性脂肪酸（简写作VFA）、醇类、乳酸、二氧化碳、氢气、氨、硫8化氢等。与此同时，酸化细菌也利用部分物质合成新的细胞物质。8、UASB厌氧工艺厌氧反应是一个复杂的生化过程，微观分析表明厌氧降解过程可分为四步：水解、酸化、产氢产酸及产甲烷过程。分述如下：（1）水解阶段高分子有机物因相对分子量巨大，不能透过细胞膜，因此不可能为细菌直接利用。故此它们在第一阶段首先被细菌胞外酶分解为小分子。例如纤维素被纤维素酶水解为纤维二糖与葡萄糖，淀粉被淀粉酶分解为麦芽糖和葡萄糖，蛋白质被蛋白酶水解为短肽与氨基酸等。这些小分子的水解产物能够溶解于水并透过细胞膜为细菌所利用。（2）酸化阶段水解后大的小分子化合物在发酵细菌（即酸化菌）的细胞内转化为更简单的化合物并分泌到细胞外。这一阶段的主要产物有挥发性脂肪酸（简写作VFA）、醇类、乳酸、二氧化碳、氢气、氨、硫化氢等。与此同时，酸化细菌也利用部分物质合成新的细胞物质，因此未经酸化处理的污水厌氧处理时会产生更多的剩余污泥。酸化菌对PH有很大的容忍性，产酸可在PH至K条件下进行，产甲烷菌则有它自己的最佳PH范围为6.57.5,超出这个范围则转化速度将减慢。（3）产乙酸产氢阶段在此阶段，上一阶段的产物被进一步降解为乙酸（又称醋酸）、氢和二氧化碳，这是最终产甲烷反应的反应底物。不论是在水解阶段或是在产酸产氢阶段,COD只是形态发生转化,仅仅是一种COD转化为另一种CoD,实际的COD转化发生在产甲烷阶段，在那时，COD转化为甲烷而从污水中溢出，因此，如果将酸化后的污水直接进行好氧处理，操作费用不会有明显的变化。（4）产甲烷阶段产甲烷菌是一种严格的厌氧微生物，与其它厌氧菌比较，其氧化还原电位非常低（-330mv）。在此阶段，酸化产物被产甲烷菌分解合成为CH4、CO2和HzO等，甲烷的转化产率约为7075%,故Ce）D大为降低。图31厌氧分解图采用厌氧处理具有以下优点：a、能量需求大大降低，还可产生能量。因为厌氧生物处理不要求供给氧气，相反却能产生含有5575%甲烷（CH4）的沼气可以作为能源。去除IkgCOD好氧生物处理理论上约需耗电1.0kW.h,然而厌氧生物处理不需耗电且理论上每去除IkgCoD约能产生0.4-0.5m3沼气，可发电0.75kW.h°b、污泥产量低。这是因为厌氧微生物的增值速率比好氧微生物低的多。理论上说，每处理IkgCOD好氧会产生0.5kg的好氧污泥。而用厌氧处理IkgCC）D仅会产生0.08kg的污泥，而且可以产生有价值的接种颗粒污泥出售。c、运行负荷高。厌氧反应器运行负荷可高达53OkgCoD/nr%；而好氧运行负荷只有0.5-3kgCODm3.d。因此，反应器（池）容积要少的多，且占地面积小。d、厌氧微生物可对好氧微生物所不能降解的一些有机物进行降解或部分降解。e、营养需求低。若以可以生物降解的BoD为计算依据，厌氧微生物对氮磷的需求为BOD:N:P=2OO:5:1。f、厌氧工艺的菌种（颗粒污泥）可以在停止运行一年后，在重新提供有利条件下快速的启动。同时，厌氧过程产生大量的颗粒污泥可以作为种泥出售。目前，市场价为800100O元/吨（不含运费）。g、厌氧反应器抗冲击负荷高，运行稳定。近年来厌氧生物处理普遍采用UASB、IC工艺，这些厌氧技术成熟可靠先进，经过厌氧处理后有机物大大降低，高效低耗，可以大大减轻了好氧处理负荷。UASB厌氧反应器现将厌氧工艺介绍如下：UASB工艺是日前研究较多、应用日趋广泛的污水厌氧生物处理工艺，继荷兰之后，德国、瑞士、美国、加拿大以及中国等国相继开展了对UASB的深入研究和开发工作，使这种工艺成为一种应用迅速、使用广泛的新型反应器技术。根据相关文献统计，在全世界污水处理工程中应用的主要厌氧技术中UASB占到了总比例的61%。上流式厌氧污泥反应器（UASB）技术在国内外已经发展成为厌氧处理的主流技术之一,在UASB中没有载体，污水从底部均匀进入，向上流动，颗粒污泥（污泥絮体）在上升的水流和气泡作用下处于悬浮状态。反应器下部是浓度较高的污泥床，上部是浓度较低的悬浮污泥层，有机物在此转化为甲烷和二氧化碳气体。在反应器的上部有三相分离器，可以脱气和使污泥沉淀回到反应器中。UASB的CoD负荷较高，反应器中污泥浓度高达100150g1.,因此CoD去除效率比普通的厌氧反应器高三倍，可达80%95%。虽运行负荷低于IC,但其启动时间短，能间断或季节性运行，投资低，运行管理简单。UASB厌氧反应器具有一下优点：（1）消耗能源少，能回收大量的沼气，确实做到废水资源化利用。（2）处理费用便宜，是好氧处理费用的十分之一。（3）处理负荷高，占地少，能有效地减少臭气的产生。（4）产泥量少，容易脱水。（5）对氮、磷营养物需求量少。（6）能处理高浓度有机污水，不需稀释。（7）能间断或季节性运行。9、A/0池微生物附着生长于悬浮填料表面，形成一定厚度的微生物膜层。悬浮填料在反应池中随水流浮动，带动附着生长的生物菌群与水体中的污染物和氧气充分接触，污染物通过吸附和扩散作用进入生物膜内，被微生物降解。流动床载体表面的微生物具有很长的污泥龄（2040天），非常有利于生长缓慢的硝化菌等自养型微生物的繁殖，填料表面有大量的硝化菌繁殖。附着生长的微生物可以达到很高的生物量，因此反应池内生物浓度是悬浮生长活性污泥工艺的24倍，可达812g1.,降解效率也因此成倍提高。微生物图片工程优势1）更高效的脱碳能力工艺COD容积负荷在610kgC0Dm3.d；同时载体上丰富的生物菌群类型，增加了对难降解有机物的降解性能。2）更优越的脱氮效果载体上的微生物附着生长，非常适宜于硝化菌的生长，25C的硝化效率达7201000gNH4-Nm3.do通过增加前置反硝化段还能去除系统总氮，脱氮效果达1,100gNOx-N/m3.d（25）03）更稳定的出水水质反应池内高浓度的生物量以及附着生长的特性使反应池内一直保持着较高的生物浓度，来水水质的波动可被迅速分解，确保出水水质稳定。4）更简捷的运行管理技术不存在传统活性污泥法的污泥膨胀、污泥上浮以及污泥流失等问题，日常的运行管理更简捷。5）较低的运行能耗特殊载体的引入可提高氧的利用率35%,因此充氧能耗降低；而紧凑的工艺结构也有利于节能。6）更低的建设投资和占地面积处理单元将A/0系统容积负荷率从0.5lkgCODm3.d提升到24kgCODm3.do在获得相同处理能力和处理效果的条件下，可减少构筑物容积和占地面积3倍。7）更少的维护和检修采用的填料使用寿命在10年以上大大减少了日常维护和检修费用。8）更少的剩余污泥产量系统中微生物污泥龄长（2040天）,降低污泥产量20%以上。9）更灵活的运行方式通过控制不同的填料填充率，以获得相应的处理能力。通过填料的增加可以轻松的获得整体处理能力的提升，满足日后污水进一步扩能的需求。101.二沉池进行泥水分离，把水与好氧污泥分离开，降低水质悬浮物，保证进入DTRo膜的水质要求。I1.污泥浓缩池：厌氧反应器和二沉池排放的污泥进入污泥浓缩池，以减小污泥体积，而后经干化制外运。13第五章姐里工计5.1碗酒1.废水储存系统A.设计参数的描述设置水质调节池起到均质均量作用，使管渠和构筑物正常工作,浓度变化的影响。不受废水高峰流量或(1)隔油调节池h座.单池容积21m3停留时间IOh结构形式钢碎结构(2)PH调节池1座单池容积停留时间结构形式21m3IOh钢碎结构2、催化氧化舒顿)池A.设计参数的描述多相催化湿式氧化将废水中的复杂成分污水分子链打断并氧化,中的污染物。<1)催化氧化(芬顿)M1座进一步氧化大部分水停留时间h有效容积21m3总容积23m3结构形式钢混凝土3、PH回调池A.设计参数的描述中和反应塔再次将预处理的废水调整到适合生化处理的水质。Ijl）标画册1座有效容积：21m3总容积：23m3停留时间：IOh结构形式：钢碎结构B.主要设备及参数充材质：PVC数量:1组用途：用于水质混合调整（2）加药装置加药泵型号：GM0240流量:2401.h功率：0.55kw数量：1台（一用）型号：GM0025流量：251.h功率：0.55kw雌1台（一用）加药桶：2个XlT用途：用于废水加氢氧化钙、PAM中和絮凝调整3）药剂哪条充搅拌机0.75kw数量2套材质：衬塑杆用途：用于片碱4:、初沉池A.设计参数的描述(1)¾三fe1座.总容积21m3停留时间IOh结构形式钢碎结构B.主要设备及参数()污水提升泵型号：40-160流量：5.5m3h扬程：22m功率：2.2kw数量：2台加热系统：1套(2)itt*f-2套用途：用于初沉池提升泵5、混合水;也A.设计参数的描述(1)混合水池1座总容积21m3停留时间IOh结构形式钢碎结构6、配水池A.设计参数的描述(1)Kc1座总容积21m3停留时间IOh结构形式钢位结构7、水解酸化池A.设计参数的描述（1）水解酸化池1座.总容积21m3停留时间Ioh结构形式钢碎结构8、UASB厌氧池A.设计参数的描述厌氧生物处理是利用厌氧微生物的代谢过程在无需提供氧气的情况下，把水中的有机污染物转化为无机物（1）UASB厌氧池1座总容积：457m3结构形式：钢碎结构B.主要设备及参数（1外循环系统1套（碳钢防腐）(2布水系统1套(PP)布水方式点状布水用途：用于厌氧均质进水(3三相分离器80m2材质PP用途：用于厌氧系统的固液气分离(41套用途：用于厌氧外循环(5取样系统1套用途：用于厌氧部分各段取样17(6数量：用途：(7出水系统出水方式用途：1套用于沼气排放1套(S304)三角溢流堪用于厌氧均质出水7、A/0池A.设计参数的描述A/0池是建立在原好氧、缺氧工艺的基础上，自主创立的一种新型处理工艺，该工艺提高了废水处理的稳定性，避免后期维护不专业产生的丝状菌膨胀问题，简单、易学，该工艺对氨氮及CoD处理有较好的效果，加快微生物的适应性，特别是化工废水，起到明显的去除率。A池Jl座总容积：152m3有效水深：4.7m结构形式：钢佐结构A.主要设备及参数()罗茨风机型号：ZW-302-30A风量：1.96m3min升压：49功率：4kw数量：1台（：2型号：150mm数量：7Om3（：3废水处理工程设计方案型号：10#螺纹钢，8#槽钢数量：材质：(4)曝气系统11组碳钢防腐型号：微孔曝气器200mm数量：材质：(5)消化液回流泵60套PVC型号：WQ10-7-0.4数量：1台(1用)流量:10m7h扬程：7m用诠.(2)0池用干酒心脑向淋口座总容积：有效水深：254m34.7m结构形式：A.主要设备及参数D罗茨风机型号：钢佐结构ZW-302-30风量：1.96m3min升压：49功率：数量：(：24kw1台型号：数量：C3150mm70m3型号：10#螺纹钢，8#槽钢数量：1组19材质：(4)曝气系统碳钢防腐型号：微孔曝气器200mm数量：60套材质：PVC(5)消化液回流泵型号：WQ10-7-0.4数量：1台(1用)流量：10m7h扬程：7m用徐,8、ZM用于消化液回流(I)=IMl1*单座流量：3.5m3h有效水深：4.5m总容积：35m3结构形式：钢碎结构B.主要设备及参数(型号：WQ10-16-0.75数量：1台(1用)流量：10m7h扬程：16m用途：用于污泥回流(2)曝气搅拌系统材质：PVC数量：1组9、清水池A.设计参数的描述(1)清水池1座1座32m3数量：总容积:0、污泥浓缩池A.设计参数的描述来自于初沉池的污泥排入污泥浓缩池内，将污泥进行浓缩。浓缩池上清液，排至污水系统前端调节池。蘸Wte(1数量：1座总容积：35m35.2 各单元污染物去除率预测标处理单元CODcrBOD5SSTDS氨氮预处理进水8000/70出水6400/70去除率20%/催化氧化（芬顿）进水6400/70出水4000/5640%/20%厌氧处理进水4000/56出水1200/40去除率70%/30%生化处理系统进水1200/40出水240/20去除率80%/50%二沉池进水240/出水138/20去除率40%/厂区废水处理站要求出水水质200/25单位：mg/1.5.3 度鳍表一编号名称鸥参数数量立备注1预酸化池2平方1套2污水提升泵25FB-165m3h,16m,1.5kw1台3计量泵GM0025251.h,0.55kw1台4加药桶PEIT1件5曝气搅拌装置PVCPVC-32组6催化氧化填料核心技术T1.1m37计量泵GM0025251.h,0.55kw1八8加药桶PEIT1件9填料支架PP板1件9搅拌装置穿孔曝气管PVC1组10计量泵2401.h,0.55kw2台11加药桶PE2t2台12搅拌系统不锈钢衬塑0.75kw1台13污水提升泵卧式5.5m3h22m2.2kv214超声波流量计1228V(TlO2台15蒸汽加热系统碳钢1套利用厂区蒸汽16三相分离器核心技术非标1套17三相分离器支架核心技术非标1套18枝装布水系统核心技术非标1套19排泥系统核心技术非标1套20取样系统核心技术非标1套21溢流堰核心技术非标1套22水封罐核心技术非标1套23循环泵卧式35m3h8m2台24罗茨风机品牌ZW-3021台25组合填料非标150mm70M326填料支架碳钢防腐10#螺纹钢1组27曝气系统PVC215mm60套28污泥回流泵铸钢WQ10-16-0.751台29消化液回流泵铸钢WQ10-7-0.41台30导流系统DN3001套31压滤机BTK-60配套1台螺杆泵1套32曝气搅拌装置PVCPVC1组公用工程配套33电气、仪表1套34管道阀门国标1批35取览电器1批交货周期自合同签订生效后我方收到贵公司支付的预付款开始,我方30日内完工图纸设计，甲方完成土建后，我方同时开始加工设备，60日货到贵公司施工现场并完成安装，30日完成设备调试并交付贵公司，总周期为120日。第六章高程设计和总图设计污水经过调节池一次提升，进入多项催化湿式氧化器，然后重力流入Ph回调池、后入生化。6.2 总®S污水站占地约为10*20米,周围设置道路，通过装饰工程，与周围原有建筑物协调。第七章建筑、结构设计及土建池容（仅供土建设计参考）7.1zt三tB名称参数立备注1隔油调节池2Im31座2预酸化池2Im31座4催化氧化池2Im31座5PH回调池2Im31座6初沉池2Im31座7混合水池2Im31座8配水池2Im31座9水解酸化池2Im31座10UASB池457m31座11A池152m31座120池254m31座13二沉池35m31座14污泥池35m31座15清水池32m31座备注：土建由甲方自行建造6.3 结构形式拟建的构筑物，本着安全、经济、利于施工及结构合理的原则选择结构形式。本工程构筑物设置于地上。6.4 建筑材料选用钢筋混凝土结构采用C25碎，抗渗标号S6。所有构筑物垫层采用CIO。钢筋：dW10,I级钢；d12,II级钢。钢材采用Q235A。水泥采用2325普通硅酸盐水泥。6.5 ?三i按6度设计。第八章电气、仪表及监控系统8.1 设计8.1.1 供电形式本处理站，根据设备情况，采用低压专用线供电。8.1.2 结线形式二路进线接入低压进线柜。8.1.3 用电负荷本设计动力装机容量为38KW,额定容量为20KWo8.2 接地本系统采用TN-S制保护，设备的金属外壳均与接地线连接。8.3 仪表本项目仪表主要有PH显示仪，超声波水位检测仪等。为了保证污水厂生产的稳定和高效,减轻劳动强度，改善操作环境，同时提高污水厂的现代化生产管理水平，在充分考虑本污水处理工艺特性的基础上，将建设现代化污水处理厂的理念融入到自控系统设计当中，本自控系统设计遵循以下原则：先进合理、安全可靠、经济实惠、开放灵活。8.4.1 褥两控制方式为现场控制。为便于操作，有关设备设置现场开关。8.4.2 控制转换备用设备之间可定时手动切换。8.4.3 自控系统功能自控系统主要功能满足以下要求：1数据采集功能：采集各个生产过程的工艺仪表参数、电气设备运行状态和电气参数等信息。过程监控功能：进水、出水，搅拌、pH、DO、温度、流量、液位等进行现场显示，以便操作人员利用这些测量、分析结果及时调整运行参数。8.4.4 电气系统主要设备设计控制一、电气控制（值班室）设备1）、组合式电气控制柜，采用材质为1.5mm厚板材制作。二、设计方案本工程对各个检测仪表进行现场显示，并由操作人员根据现场分析数据进行相关工艺进行调整。第九章防腐9.1 防腐本污水处理工程中，部分物品和材料处于腐蚀性环境，需进行防腐考虑，以减少水中污染物和腐蚀性气体对构筑物、建筑物、设备和设施等的腐蚀，确保设备和设施的运行安全，保证工程质量，保持处理站的美观。9.1.1 防瞰域1、水泵、反应塔等设备；输水管、曝气管、加药管道等生产性设备和设施。2、厂区的栏杆、平台、门窗等附属设施及设备等。9.1.2 腐饨!靓分析、污水环境通常情况下，水中有氧存在时，金属表面形成局部电池引起电化学反应，金属腐蚀就会发生。污水中存在悬浮物、氮、磷、钾、盐及各种有机化学成分，将产生电解质腐蚀作用。此外，还有Cl、s/、no;、So5等阴离子对碳钢的腐蚀。、空气环境室外阳光尤其是夏季阳光照射中含有紫外线。在水上，室外强烈阳光的照射，特别是盛夏高温季节，受热后的污水散发蒸汽，侵蚀钢结构及设备。其中，有些难溶解性颗粒物积聚粘附在金属表面，又会产生垢下腐蚀、点蚀、坑蚀或缝隙腐蚀等局部腐蚀，使钢结构的腐蚀加剧。9.1.3 防瞬醐、防腐原则D在价格合理的情况下，根据所应用的条件，关键部件和材料的材质选用耐腐蚀和抗腐蚀的材质。2）针对使用条件，选用合适的防腐涂料和防腐方法。、抗腐蚀材质的选用1）水泵、鼓风机等设备的轴心部件，均为抗腐蚀金属。2）水管、污泥管等工艺管道主要采用镀锌钢管或经过防腐处理的钢管。水下部分曝气管道和加药管道均采用耐腐蚀的PVC管。填料支架的A3钢进行防腐制作。第十章项目实施10.1U本项目的工程内容主要包括三大部分，基础（甲方负责）、设备制作安装、调试。10.2MIW经分析研究，确定本工程建设工期为120天，其中基础施工工期为60天（与设备制造同时进行），设备制造及安装60天，系统联动调试30天。工程施工计划表序号实施阶段所需时间单位1图纸设计30天2土建施工60天3设备制造及安装60天4系统调试30天5合计120天工程施工进度计划表工作内容时间（天）1234图纸设计30土建施工60设备制造及安装60系统调试I30工程进度表第十一章施工m织设计11.1 项目管理目标质量：合格工程进度：按时完成各节点，按计划完工安全：无死亡、重伤，工伤频率小于1%。后期管理：真诚服务，业主满意。施工组织机构为实现以上管理目标，我公司组建项目经理部从组织上保证各项管理目标的实现，选派经验丰富的项目经理担任本工程项目经理；选派技术过硬的工程师任该项目技术负责人。本工程推行项目管理法，签定内部工程承包合同，落实经济技术责任制。11.2 主要施工方法降低成本的主要措施：(1)管道下料，按图统筹安排合理下料。(2)控制好施工进度，交叉作业安排好施工顺序，避免待工造成损失。1、施工过程控制1、项目经理编制施工组织设计或方案，并报工程部审批，项目经理指派有关专业的施工员
