固定式塔吊操作指南.docx

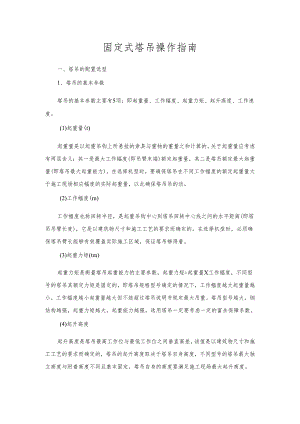

固定式塔吊操作指南一、塔吊的配置选型1、塔吊的基本参数塔吊的基本参数主要有5项：即起重量、工作幅度、起重力矩、起升高度、工作速度。(1)起重量(t)起重量是以起重吊钩上所悬挂的索具与重物的重量之和计算的。关于起重量应考虑有两层含义：其一是最大工作幅度(即吊臂末端)额定起重量，其二是塔吊额定最大起重量(即塔吊最大起重能力)。在选择机型时，要确保塔吊在不同工作幅度的额定起重量大于施工现场相应幅度的实际起重量，以此确保塔吊吊的动。(2)工作幅度(m)工作幅度也称回转半径，是起重吊钩中心到塔吊回转中心线之间的水平距离(即塔吊吊臂长度)，它是以建筑物尺寸和施工工艺的要求而确定的。在选择机型时，必须确保塔吊臂长能够有效覆盖实际施工区域，保证塔吊够得着。(3)起重力矩(tm)起重力矩是衡量塔吊起重能力的主要参数，起重力矩=起重量X工作幅度，不同型号的塔吊其额定力矩是固定的，即塔吊规格型号确定的情况下，工作幅度越大起重量越小，工作幅度越小起重量越大但不能超过塔吊说明书规定最大吊重。塔吊型号越大，钢结构越强，起重力矩越大，起重能力越强，选用塔吊一定要考虑一定的富余保障系数。(4)起升高度起升高度是塔吊最高工作位与最低工作位之间垂直高差，该值是以建筑物尺寸和施工工艺的要求而确定的，塔吊的起升高度取决于塔吊自身高度，不同型号的塔吊最大独立高度与附着高度不同且基本固定，塔吊自身的高度要满足施工现场最大起升高度。（5）工作速度额定起升速度V,是指起升机构电动机在额定转速时，取物装置的回升速度（mmin）；塔吊（大车）运行速度vk,是指大车运行机构电动机在额定转速时，塔吊的运行速度（mmin）；小车运行速度vt,是指小车运行机构电动机在额定转速时，小车的运行速度（mmin）；变幅速度vr,在稳固状态下，额定载荷在变幅平面内水平位移的均匀速度。规定为离地平面IOn）高度处，风速小于3ms时，塔吊在水平川面上，幅度从最大值至最小值的平均速度（mmin）；起重伸缩速度，起重臂伸出（或回缩）时，其尖部沿臂架纵向核心线挪动的速度（amin）；行驶速度V,在进路行驶状态下，塔吊由本身能源驱动的最大行驶速度（km/h）；回转速度n,在旋转折构电念头为额定转速时，塔吊滚动局部的回转角速度（最大幅度、带额外载荷）（rmin）。2、常用塔吊规格型号（1）国产塔吊型号主要表述方式：QTZXXXX是数字，表示公称起重力矩（单位tm）,如QTZ63,表示公称起重力矩为63t-m的自升塔吊；QTZXXXXXXXX也是数字，与表述方式不同，如QTZ5015,50表示起重臂最长为50m,15表示50m臂端载荷1.5t°（2）常用塔吊规格型号及参数常用塔吊型号及参数型号QTZ60(5010)QTZ63(5010)QTZ63(5013)QTZ63(5610)QTZ80(5015)QTZ80(5315)QTZ80(5513)QTZ80(6010)QTZ80(6013)QTZ80(6510)QTZ125(6015)QTZ160(6517)QTZ160(7013)额定起重力矩(KN.m)600630630630800800800800800800125016001600最大起重量(t)55668888661010最大工作幅度(m)3-503-502.5-502.5-563-503-532.5-552.5-602.5-602.5-652.5-602.5-652.5-70最大幅度额定起重量(t)111.311.51.51.311.311.31.71.3独立式起升高度(m)30404140404045454640.5605260附着式起升高度(m)120150150140140150150151220220200200200起升速度mnina=272/36/3.58.5/40/808.5/40/808.5/40/8010/40/8010/40/804/808/40起升速度m/mina=435/17.5/3.254.3/20/404.3/20/404.3/20/405/20/405/20/408/404/20变幅速度m/min39/2622/4422/4422/4422/4420/400-55回转速度r/min0-0.660-0.660-0.660-0.660.60.620-0.8顶升速度m/min0.40.40.40.40.60.70.58结构自重(t)23.534.837.5238.2454560.8装机总容量(kw)25.8236.4536.4536.4542.2542.2547.53940.543.571.5平衡重(t)8.811.511.513.515.2515.7515.320标准节尺寸(m)1.6×1.6×2.21.6×1.6×2.5/1.64×1.64×2.51.833×1.833×2.51.6×1.6×3.01.833×1.833×2.51.833×1.833×2.51.835×1.835×2.5塔身主肢材料Z160×14Z125×10扣方Z125×10扣方Z140×12扣方加板筋Q235B注：表内数据仅供参考，实际以塔吊说明书为准。3、塔吊的选用原则(1)安全可靠、证件齐全原则。禁止选用山东地区及小厂生产的塔吊，禁止使用购置年限超过7年且成新度低于7成的塔吊。(2)经济适用、起重能力适度富余原则。选用塔吊一定要认真核算、统筹安排，杜绝过度高配塔吊进场，通过合理布局提高塔吊使用效率及周转次数以减少塔吊进场数量。(3)禁止使用公司黑名单及不诚信可靠供应商。(4)提前筹备、货比三家。充足的资源才会产生充分的竞争，充分的竞争才能选出物美价廉的塔吊，切忌等米下锅，受制于人。二、塔吊进场验收1、证件及技术资料验收(1)产品使用说明书、产品合格证、特种设备制造许可证、制造监督检验证明。(2)产权备案表(市政工程需要)。(3)安装单位的资质证书、安全生产许可证书。(4)安装单位的特种作业人员操作资格证书。(5)专项安拆方案。2、实物验收(1)检查进场设备型号规格、出厂年限、新度系数是否与合同一致。(2)通过验证设备的实际尺寸、配置是否与产品说明书一致避免进场设备以小充大、以低配充高配。(3)通过重点查看机械的金属结构部件有无严重腐蚀、弯曲变形、焊缝是否开裂、工作爬梯及防护栏杆是否安全可靠，避免问题设备进场。三、塔吊基础施工1、塔吊基础选址(1)确保塔吊旋转半径能最大限度的覆盖项目规划的施工区域。(2)避开高压线、易滑坡坍塌山体、泥石流易发地段、悬崖临近地带、影响设备运行建筑物、正在运行的公路及铁路既有线。（3）地质稳定、最好能与桩基承台联成一体。2、塔吊基础施工（1）地基承载力检测塔吊基础开挖后，项目实验室先要进行地基承载力检测，地基承载力不得小于塔吊使用说明书规定指标，如地基承载力不足，必须进行地基加固处理。（2）校基础塔吊硅基础应符合使用说明书和现行行业标准塔吊混凝土基础工程技术规程JGJ/T187的规定，应排水通畅，并应按专项方案与基坑保持安全距离。要严格按照设备供应商提供的产品说明书标注的外形尺寸、碎标号、配筋及预埋件进行施工。四、塔吊安拆1、塔吊供应商根据设备生产厂家使用说明书结合施工现场实际情况，编制切实可行的拆、装工艺和方案，报经租用单位审查后方可用于指导安拆。2、施工现场塔吊的拆装作业，必须由具备安装资质的专业队伍和专业人员承担，特种作业人员要持证上岗，安拆单位应在安拆前对参加拆、装作业人员进行安全教育及安全技术交底。3、塔吊安装前，由项目相关管理部门或委托安装单位持产品使用说明书、产品合格证、特种设备制造许可证、制造监督检验证明、产权备案表（市政工程需要）、安装合同及安全协议、安装单位的资质证书、安全生产许可证书、安装单位的特种作业人员操作资格证书、专项安拆方案到设备使用地管理部门办理设备安装告知手续。4、安拆单位在设备安拆前应做好以下检查工作：（1）混凝土基础应符合技术要求，拆装现场电源电压、运输道路、作业场地等应具备拆装作业条件。（2）对所拆装塔吊的各机构、结构焊健、重要部位螺栓、销轴、卷扬机构和钢丝绳、吊钩、吊具以及电气设备、线路等进行检查，使隐患排除于拆装作业之前。(3)对自升塔吊顶升液压系统的液压缸和油管、顶升套架结构、导向轮、顶升支撑(爬爪)等进行检查，及时处理存在的问题。(4)对拆装人员所使用的工具、安全带、安全帽等进行检查，不合格者立即更换。(5)检查拆装作业中配备的塔吊、运输汽车等辅助机械，应确保状况良好,技术性能要保证拆装作业的需要。(6)设置安全监督岗并贯彻落实安全技术措施。5、在塔吊拆、装过程中，应由安全监管员和技术负责人在场指挥并做好安全监护工作(作业区应悬挂警示标牌)，安拆人员要严格遵守拆装工艺和操作规程，听从指挥，如发现指挥信号不清或有错误时，应立即停止作业。6、塔吊拆、装只允许在四级风以下进行作业，如在作业过程中，突然遇到天气剧变、突然停电、机械故障等意外情况，短时间不能继续作业时，要紧固连接螺栓使已拆装的部位达到稳定状态并固定牢靠，经检查确认无隐患后停止作业。7、塔吊高强度螺由专业厂家制造，并有合格证明，高强度螺栓严禁焊接。安装高强度螺栓时，应采用扭矩扳手或专用扳手并按装配技术要求拧紧。8、塔吊的金属结构及所有电气设备的金属外壳，应有可靠的接地装置，接地电阻不应大于4C。9、塔吊各部位的栏杆、平台、扶杆、护圈等安全防护装置要配置齐全。10、塔吊安装过程中，必须分阶段进行技术检验。整机安装后，应进行整机技术检验和调整，各机构动作正确、平稳、制动可靠、各安全装置灵敏有效；在无载荷情况下，塔身的垂直度允许偏差为4/1000,经分阶段及装机检验合格后，应填写检验记录，经技术负责人审查签证后，方可交付使用。11、设备安装完毕后，要按规定进行调试，对安全装置进行可靠性试验，对整机要进行负荷试验，全部验收资料要记录存档，验收和试验都应遵照建筑机械技术试验规程和建筑机械使用安全技术规程进行。五、塔吊取证及使用登记塔吊安装调试完毕并经项目自验后，由项目管理部门或委托安装单位到告知单位申请检验，告知单位委托专业检测机构到现场进行设备检验，检验合格后检验单位出具检验报告，项目管理部门或委托安装单位持检验报告到告知单位办理使用登记，使用登记办理后设备方能投入使用。六、塔吊的顶升1、塔吊升降必须有专人负责指挥、照看电源、操作液压系统、拆装螺栓；非作业人员不得登上顶升套架的操作平台；操纵室内应只准一人操作，顶升过程中，信号联络应保持通畅。2、塔吊升降应在白天进行，特殊情况需在夜间作业时，应有充分的照明；顶升过程中，严禁进行塔吊的起升、回转、变幅等各项动作。3、塔吊顶升前应预先放松电缆，其长度宜大于顶升总高度，并应紧固好电缆卷筒；下降时应适时收紧电缆。4、塔吊升降作业前，应对液压系统进行检查和试机，在空载状态下将液压缸活塞杆伸缩34次，检查无误后，再通过顶升梁借助顶升套架的支撑，顶起载荷100mm150mm,停IOmin,观察液压缸活塞杆是否有下滑现象。5、塔吊顶升时，必须调整好顶升套架滚轮与塔身标准节的间隙，并按规定使起重臂和平衡臂处于平衡状态，将回转机构制动住，当回转台与塔身标准节之间的最后一处连接螺栓（销子）拆卸困难时，应将其对角方向的螺栓重新插入，再进行拆卸。不得依靠旋转起重臂动作来松动螺栓（销轴）。6、塔吊升降完毕后，各连接螺栓应按规定扭力紧固，液压操纵杆回到中间位置，并切断液压升降机构电源。7、内爬升塔吊的固定间隔应符合使用说明书要求。七、附着安装1、附着建筑物的锚固点的承载能力应满足塔吊的技术要求；附着装置的布置方式应按使用说明书规定执行，有变动时，应另行设计。2、装设附着框架和附着杆件，应采用经纬仪测量塔身垂直度，并应采用附着杆进行调整，在最高锚固点以下垂直度允许偏差为2/1000；3、在附着框架和附着支座布设时，附着杆倾斜角不得超过10°。4、附着框架宜设置在塔身标准节连接处，箍紧塔身，塔架对角处在无斜撑时应加固；5、塔身顶升接高到规定锚固间距时，应及时增设与建筑物的锚固装置；塔身高出锚固装置的自由端高度，应符合出厂规定。6、塔吊作业过程中，应经常检查锚固装置，发现松动或异常情况时，应立即停止作业，故障未排除，不得继续作业。7、拆卸塔吊时，应随着降落塔身的进程拆卸相应的锚固装置；严禁在落塔之前先拆锚固装置。8、当风速大于8ms时，严禁进行安装或拆卸锚固装置作业。9、锚固装置的安装、拆卸、检查和调整，均应有专人负责，工作时应佩戴安全带和安全帽并遵守高处作业有关安全操作的规定。10、塔吊附着锚固必须由安装单位、设备部、安质部、测量队联合验收合格后方可使用，验收记录表见附件一。八、塔吊安全操作规程1、各种型号塔吊使用，必须实行定人、定机、定岗位责任；每台塔吊配备1-2名司机和相应的指挥人员及维修工(组成一个机组)，团结一致，统一指挥。2、塔吊作业前应按规定对机械进行调整、紧固、润滑及防腐；经常检查塔身垂直度，保证偏差4%。3、每隔半月，检查塔身完好及各连接螺丝坚固情况，检查机械各传动结构部分的完好及润滑情况，并根据说明书规定添加润滑油脂，保养检修一次。4、检查电压是否达到380V标准，其变动范围不得超过5%(360V),并检测塔身有无漏电现象。5、塔吊操作前应进行空载与重载运转试验，并经常检查各电气保险装置，限位装置，报警指示系统是否齐全有效。6、塔吊要定期检查各电动机的绝缘电阻是否符合规定，接地电阻是否4。7、操作人员与指挥人员必须按规定的信号、手势、哨音或对讲机进行联系，取得协调，听从指挥；在发现指挥有误，可能发生事故的情况下，操作人员有权拒绝执行，并立即报告情况。8、有下列任意情况之一均不准起吊：（1）捆绑不牢不稳。（2）超载、质量不明、斜拉重物。（3）工作物上站人或吊物下站人以及塔吊作业范围内无关人员通行。（4）信号不明或无统一指挥。（5）易燃易爆物品。（6）工作场所不安全，可能危及电线、建筑物等。（7）超过六级风，斜拉、斜吊、吊拔埋入地下或其它物体上的物体等情况。9、操作控制必须从“0”位开始逐级变档，严禁超档操作；换向操作时必须放在“0”位使机械停止运转后，再转向起动运转，严禁直接换向操作，操作要力求平衡，严禁急开急停，严禁酒后开机。10、作业前先发信号，然后将重物离地0.5m左右停车，确定刹车吊钩，重物绑扎无问题后方可指挥作业，塔吊停用时，吊勾上升距吊杆距离不得lm°11、塔吊驾驶室内不得存放易燃物品，并须具备可靠的消防设备。12、塔吊处理电气故障时，必须由电气修理人员两人以上参加。13、塔吊起重作业时，机械发生故障，应设法将重物放下，切断电源后，方可进行修理。14、塔吊在停电、停工时，应将重物卸下，不得悬挂在空间。15、塔吊在作业中，禁止任何人上下塔吊进行调整检修。16、塔吊臂架和起重物必须与高低压输电线保持一定安全距离（离低压3m,高压10In）o17、塔吊卷筒上钢丝绳不得少于三圈，钢丝绳在筒上应排列整齐，并经常保持油润，达到报废标准时应及时更换。18、塔吊操作人员停止作业时，应将回转置于风扬状态，收起主钩，收回小车，将各操作手柄置于“0”位，关闭总电源。19、塔吊司机应认真作好塔吊运转记录及交班记录方可离岗。九、日常维护保养设备运行期间，维保人员要严格按照产品说明书做好设备日常维护保养工作并每日填写相关记录，具体记录表见附件二。十、安全检查及培训教育1、安全检查(1)设备检查按管理层次分为项目定期自检和公司设备专项检查二级。项目定期自检是指项目部设备部、安质部、工程部、现场负责人或工区长至少每周一次的设备全面检查，项目无专业人员可聘请社会专业检测机构定期代检；公司设备专项检查是指公司设备部按企业管理规定进行的一年两次的专业检查。(2)项目及公司检查内容现场设备检查内容设备名称塔吊设备型号序号名称检查内容检查要求检查结果1金属结构件主要结构件无明显裂纹、变形、严重磨损与锈蚀2主要连接螺栓齐全、紧固3主要连接销轴连接可靠4吊钩与钢丝绳及防跳装置防脱钩保险装置应完整、可靠5钩体(裂纹、磨损、变形、补焊)磨损W10%,开口变形W15%,无裂纹、补焊6钢丝绳防跳槽装置完好、可靠7钢丝绳完好度符合GB/T5972-2006第3.5条8钢丝绳端部固定有防松和闩紧性能9起升系统力矩限制器完好、有效10起升高度限位完好、有效11起重量限制器功能完好、有效12变幅系统变幅限位有效，符合要求13防变幅绳断绳装置完好、可靠14小车防坠落保护完好、有效15小车行走端部挡架和缓冲完好、有效16回转回转限位完好、有效17回转轴承固定螺栓连接应紧固无松动18电气及保护紧急断电开关非自动复位，完好、有效19绝缘电阻20.5MQ20接地电阻4Q21报警用电铃完好22风速仪完好23基础无沉降开裂、排水畅通24其它钢丝绳润滑与干涉润滑良好，无干涉25制动器制动可靠、制动摩擦片无严重磨损26滑轮无破损，裂纹，严重磨损37卷筒无破损，裂纹，严重磨损检查结论定期检查结论意见：检查人员检查日期年月日内业检查内业检查包括设备台账、租赁合同及审批手续、出厂资料、检验报告及使用登记证明、管理办法、人员持证、安全技术交底、安全培训教育、设备运行记录、检查记录（项目自检记录）、日常维修保养记录、租赁费用结算台账等。2、安全安全教育培训（1）培训教育范围参与塔吊安拆的施工人员及指挥人员，涉及塔吊使用操作、维保及指挥人员。（2）教育培训责任人塔吊安全教育培训由项目设备部、安质部负责组织实施。（3）教育培训内容安全生产法规、政策、方针及意义。正确使用劳动防护用品及保管。安全技术知识。工伤事故的紧急救护及自救措施。安全生产事故案例及教训。（4）培训记录安全教育培训要做好文字及影像记录并存档。（5）培训安排岗前安全教育及专业知识技能培训，上岗或换岗员工的上岗前教育需经考核，不合格者必须经过二次培训与补考，合格后方可上岗工作。日常教育培训一个月不得少于一次。十一、注销设备使用登记手续在塔吊使用完毕后，项目管理部门或委托拆除单位要按照拆除方案进行拆除并携带有关资料到业务单位办理使用登记注销手续。附件一:塔吊附着锚固验收记录表项目名称：使用单位塔吊型号设备编号验收日期年月日安装单位原塔高顶升后塔高（m）附着道数附着间距（m）距建筑物水平附着距离（m）项目验收记录附着锚固之前附着装置的设置和自由端高度应符合有关规定锚杆长度和结构形式是否符合附着要求附着框、锚杆、附着装置等应无开焊、变形和裂变建筑物上附着点布置和强度应符合要求附着锚固之后锚固框架安装位置符合规定要求塔身与锚固框架固定牢靠附着框、锚杆、附着装置等各处螺栓、销轴齐全、正确、可靠垫铁、锲铁等零部件齐全可靠最高附着点下塔身轴线对支撑面垂直度不得大于相应高度的2/1000塔吊悬臂高度应符合使用说明书要求安装单位睑收意见：负责人：使用单位设备部门验收意见：设备主管：使用单位安质部门验收意见：安质主管：项目名称安装单位使用单位设备名称设备型号序号验收项目验收要求检查结果1连接、紧固件销轴齐全到位，有可靠轴向止动，正确使用开口销。螺栓连接齐全、紧固牢靠，均有防松措施，高强螺栓按要求预紧，螺栓高于螺母03扣2钢丝绳及其固件无严重损伤、变形，固结合理，如磨损应更换3滑轮及滑轮组转动自如，润滑良好，并设防跳绳装置，且性能灵敏可靠4吊钩防脱钩装置完好，表面无破口、孔穴、裂纹、凹陷等，不得补焊，挂绳处断面磨损应小于原高度10%,无永久变形5制动器制动带（块）清洁，磨损W原厚度1/2,液压油洁净，油量充足，有防护罩，制动灵敏可靠，间隙正常6安全防护装置起重量限制器，调试是否灵敏有效起重力矩限制器，调试是否灵敏有效起升高度限制器，调试是否灵敏有效回转限制器，调试是否灵敏有效变幅前后限制器，调试是否灵敏有效运转结构活动件外露部分应有防护罩变幅小车的断绳保护装置是否有效、可靠变幅小车的防坠落装置是否有效、可靠7结构部分运转正常，润滑良好，与结构件连接牢固可靠。卷筒上排绳无跳槽交叠现象8其它部分备注1、检查人员中必须有持证的安装维修工参加，检查时间每周不得少于一次，遇有特殊情况应随时检查，并留有记录；2、对检查中发现的问题必须立即整改，对不能整改的，应及时向塔吊械安装单位、和检测机构报告；在安全问题没有得到有效整改前，严禁使用塔机；3、塔机必须在建筑塔吊械司机和建筑起重司索信号工司索工同时在场并协同作业时方可使用；4、建筑塔吊械司机在塔机使用过程中发现塔机有异常情况时应立即停止使用，同时还应向专业技术人员报告，待专业技术人员到现场将异常情况排除后方可使用，在异常情况未解除前严禁使用塔机。存在问题处理意见检查人员检查日期年月日
