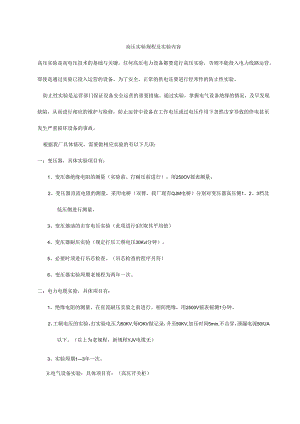

高压实验规程及实验内容高压实验是高电压技术的基础与关键。任何高压电力设备都要进行高压实验，否则不能投入电力线路运营。即使是通过实验已投入运营的设备，为了安全，正常的供电还要进行经常性的防止性实验。防止性实验是运营部门保证设备安全运营的重要措施。通过实验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运营中设备在工作电压或过电压作用下忽然击穿导致的停电甚至发生严重损坏设备的事故。根据我厂具体情况，需要做相应实验的有以下几项：一：变压器，具体实验项目有：1、变压器绝缘电阻的测量（实验前、打耐压前进行），用250OV摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QJM电桥）分别对变压器高压侧1、2、3档及低压侧进行测量，3、变压器油的击穿电压实验（此项进行3次取其平均值）4、变压器耐压实验（规定打压工频电压30Kvl分钟）。5、必要时须进行吊芯检查。（吊芯检查的程序另符）6、变压器实验周期老规程为两年一次。二：电力电缆实验，具体项目有：1、绝缘电阻的测量。在直流耐压实验之前进行。相间绝缘，用2500V摇表摇测1分钟。2、工频电压的实验，打实验电压为50KV,每IOKV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/UA以下。（以上为老规程，新规程YJV电缆无）3、实验周期13年一次。:电气设备实验：具体项目有：（高压开关柜）1、绝缘电阻测量（涉及母线，断路器，互感器绝缘子相间与地的测量。2、打压实验，（涉及母线、互感器，断路器、绝缘子）。（老规程：母线、绝缘子42KMl分钟，断路器、互感器，38KMl分钟）3、实验周期13年一次。四：继电器调试：具体项目有：1、检查转盘、齿轮、接点等机械部分是否良好。2、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。3、进行断路器定值跳闸实验。（分合闸、跳闸两项）4、实验周期一年一次。（老规程）五：接地极接地电阻测量：用专用摇表测量，阻值在1欧姆以下，实验周期一年一次。（须停电进行），附件：15M、30M线各一条，连接地线一条（23M）,接地杆两根。六：防护用品实验：具体项目有：1、高压绝缘手套、绝缘靴、拉闸杆、高压验电器实验，周期一年一次。七：避雷器击穿电压实验，原阀式避雷器实验周期为2年一次，现改为新式避雷器据说2023之内可不用做实验。电气实验室2023年6月1日星期三高压实验的基本安全技术：一、 做高压实验，必须要有一定的安全措施，涉及遮栏、联锁、接地和安全距离等。在加高压以前，一定要进行细致的检查。二、 按高压实验规则，要呼喊口令，并按实验操作规程进行。三、 实验者必须纯熟地使用安全工具，如接地杆（放电杆）。高压实验中的安全操作规程：实验的操作规程涉及四个部分，即实验前的工作、实验程序、实验后的整理以及其他注意事项。一、实验前的工作：1、 组织。高压实验必须要有严密的组织，要设实验组长及安全监护人，各项操作要有专人负责。2、 认真准备。参与实验的人员必须做好实验前的准备工作，涉及了解被试品、实验设备、实验标准、实验方法、测量方法等。3、 实验前的检查。具体有：、检查设备、仪器、仪表是否正常，如有损坏，应及时更换。、检查接线是否对的。、安全距离是否符合规定，带高压的部分与周边物体的距离必须符合规定:电压/KV距离/Cm交流或直流冲击100以下3030、接地和接地杆。接地必须可靠，固定设备的地线可用扁钢、铜条或铝条做成。接地杆上的接地线需用多股裸线牢固地接在地线带上。加高压前，应将接地杆从高压端取下。凡不参与实验的设备，外壳均需接地，特别是电容器，应将电容器短路接地。、遮栏与联锁。做高压实验，必须有遮栏。对于专用实验室，应设立固定接地的金属网或板（铁板、铁网最佳）作为永久性的遮栏。对于临时性的现场实验，也应有临时设立的明显的"高压危险”、“不可靠近”标志的围栏。任何人必须在遮栏外，并不得向试区内探头、伸手。固定的高压实验室，还应装有必要的联锁装置，如门联锁、零位联锁等。调压设备应处在零位。、防止反击的保护应完好。当高压实验中有放电或进行冲击电压、冲击电流实验时，应装设防止反击的保护装置。i般可用电容、非线性电阻等保护，也可用过电压保护器（浪涌克制器）来保护。二、实验程序1、 做高压实验必须严厉、认真、精力集中。高压操作者的手不要离开跳闸按钮，注意监视电表及现场，不得擅离职守。实验时，不得谈笑或进行其他的工作，假若要讨论问题，应先跳闸，暂停实验后进行。2、 呼喊口令。在进行几项重要操作时，操作者要分别呼喊“高压合闸“、“放电“、"去掉接地杆”等口令，当监护人员批准并反复上述口令后，方能进行具体操作。3、 升压时，必须从零均匀缓慢地升压；做完实验，应使调压器退回零位。当试品放电、击穿或加压过程中出现异常现象时，应立即跳闸，随即将调压器退回零位。当对电气设备进行耐压实验时，若实验正常，实验完毕应先将调压器退回零位后再跳闸。4、 故障解决。当实验中发生故障时，应立即跳闸，随即将调压器退回零位。若为人身事故,应立即全力抢救，即进行人工呼吸；若酿成火灾，应用灭火器扑火或报火警。5、 放电。实验完毕或更换试件时，应切断电源，将调压器退回零位并用接地杆对高压部位放电。当对电容器放电时，应先经电阻对电容器放电，然后再短路放电。三、实验后1、 实验完毕，应对电容器、高压部位充足放电，并将接地杆挂在高压设备上。2、 清理场地，保持实验场地整洁。四、其他注意事项3、 实验时，不得吸烟、点火。4、 发热、头晕、精神不佳、精神失常者，不得进行实验。5、 高压实验不得少于两人。五、高压实验其他安全问题当实验电压很高且连续时间较长时，还应注意一些安全问题，如电磁场对人体的作用、高压放电时的辐射、高压实验射产生的臭氧。高压实验具体操作方法：一、电力电缆的实验：电力电缆在运营中，情况比较复杂，如存在过电流、过电压的作用、机械力的影响等，故运营中的电缆通过一段时间后，要进行一些检查性实验，即防止性实验。这样可以及早发现电缆的缺陷,采用补救措施。我国对电力电缆的防止性实验有明确的拟定，在电力行业D1./T5961996电力设备防止性实验规程中对各种电缆的防止性实验都有规定。对电缆的主绝缘作直流耐压实验或测量绝缘电阻时，应分别在每一相上进行。对一相进行实验或测量时，其他两相导体、金属屏蔽或金属套和铠装层一起接地。进行直流耐压实验时，应在实验电压升至规定值后Imin以及加压时间达成规定期测量泄漏电流。泄漏电流值和不平衡系数（最大值与最小值之比）只作为判断绝缘状况的参考，不作为是否能投入运营的判据。但如发现泄漏电流与上次实验值相比有很大变化或泄漏电流不稳定、随实验电压的升高或加压时间的增长而急剧上升时，应查明因素。如系终端头表面泄漏电流或对地杂散电流等因素的影响，则应加以消除；如怀疑电缆线路绝缘不良，则可提高实验电压（以不超过产品标准规定的出厂实验直流电压为宜）或延长实验时间，拟定能否继续运营。耐压实验后，使导体放电时，必须通过每千伏约80K的限流电阻反复儿次放电直至无火花后，才允许直接接地放电。绝缘电阻一般可用兆欧表（即摇表），用于高压线路的摇表有250OV或500OV的摇表，我厂是用2500V摇表。从理论上讲，摇表的手摇速度与读数无关，而事实上手摇速度太快或太慢时，将使读数误差增大，因此，规定摇表转速为120radmin,允许±20%的偏差。使用摇表应注意：1、选择合适电压的摇表，6KV以上的试品一般都用250OV摇表，接线为：E接地，G接屏蔽,1.接线路。2、摇表的检查。先不接1.,摇动手柄，指针应指向“8”，再将1.与E短接，缓慢旋转手柄，指针应指向零。3、接好线后，摇动手柄，在15和60秒时分别读取R15°和R60°的电阻值，可得出吸取比K=R60o/R15oO4、对电容较大的试品，在实验快结束时，应设法在摇表仍处在额定转速时断开1.或E引线，以免摇表停止转动时，试品向摇表放电而冲击指针，导致摇表指针的损坏。5、实验完毕，应先充足放电，把接地杆一直放在高压线路上，对电容较大的试品，放电时间应在2分钟以上，人才干触及。泄漏电流的测量：（略，可采用几种方法，我厂只具有一种）电力电缆具体实验方法：（针对IOKV电力电缆而言。）1、 用250OV摇表测量额定电压为IOKV的电力电缆的绝缘电阻，就像R15°,R60°的绝缘电阻值，并计算三相不平衡系数。2、 用直流高压电源测量电力电缆的泄漏电流，具体用何种实验电源，可视情况而定，并计算三相不平衡系数。测量泄漏电流的同时，进行直流耐压实验，电力电缆在出厂时也许进行交流耐压实验，而运营中的电缆进行防止性实验时，由于电缆为容性试品，大都采用直流耐压实验，实验电压值和实验时间：10KV电缆的实验电压为直流50KV,泄漏电流50Ua,加压5min,并在直流耐压实验过程中，于0.25,0.5,0.75,1.0倍实验电压下各停留Imin,读取泄漏电流值（在实验电压下应读取Imin及5min泄漏电流值，电缆长度超过25Om时，泄漏电流可按长度适当增长。）3、 实验结果应符合规定，判断电缆的绝缘情况，重要判断泄漏电流值与电压、时间的关系，并与历史状态进行比较。4、 直流耐压实验后，应对电缆进行充足放电，然后用兆欧表再对电缆复测其绝缘电阻，检查电缆有无贯穿性缺陷。5、 对电力电缆进行泄漏电流测量及耐压实验时，宜采用负极性直流进行实验，因素是：潮气和水分是影响电缆质量的关键，由于水分有电渗析现象，即水分在电场中具有正离子的性质，当电缆缆芯加负极性高压时，水分易吸附在高压极周边，因而易检测出电缆的故障，否则水分将渗析到电缆的外皮，这样不易发现电缆的故障，所以，般都采用负极性高压。二、电力变压器的部分实验根据（DlJT5961996防止性实验规程）规定，有关电力变压器绝缘电阻的规定如下所示：项目周期规定说明绝阻比利指绘缘吸或阂数1、13年或自行规定2、大修后3、必要时1、绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化2、吸取比（10-30范围）不低于1.3或极化指数不低于1.51、采用2500V或5000V兆欧表2、测量前被试绕组应充足放电3、测量温度以顶层油温为准，尽量使每次测量温度相近4、尽量在油温低于50时测量，不同温度绝缘电阻值一般可按下式换算R2Rl×1.5（tl12）/10式中Rl,R2分别为温度tl,t2的绝缘电阻5、吸取比和极化指数不进行温度换算所谓吸取比，就是在同一次实验中，Imin时的绝缘电阻值与15s时的绝缘电阻值之比。对未受潮的变压器，吸取比应在1.32范围内，电气设备受潮时，此比值近于1。对电容特大的试品，可用极化指数，即在同一次实验中，IOmin时的近于电阻值与Imin时的绝缘电阻值之比表达。测量吸取比和极化指数，可容易判断绝缘受潮的情况，由于，当绝缘干燥时，其充电时间常数大，施加直流电压后，电荷将慢慢充满，而绝缘受潮时，其绝缘电阻值小，所以充电时间少。直流实验只能测量出绝缘电导的情况，对于运营在交流电路中的绝缘，由于极化等因素的影响，还需进行交流实验。以上是变压器直流电阻的测量。根据我厂实际情况下面是变压器的实验内容及方法： 、变压器绝缘电阻值的测量：用2500V摇表分别摇测变压器高压、低压对地的绝缘电阻值，并做记录，即高压对低压及地、低压对高压及地，绝缘电阻值应较大最佳。 、变压器油取样于试杯中，准备打击穿电压实验。（后面具体介绍。） 、此时，即可进行变压器直流电阻值的测量，变压器高压侧分1、2、3档，应分别测出1、2、3档的AB、BC、CA以及低压侧ao>bo、co的直流绝缘电阻值。并记录实验时的室温以及变压器的油温。将实验的记录换算至75C时的电阻值，算出不平衡系数，高压侧不能高于2%,低压侧不能高于4%。 、变压器油的击穿电压实验，由于实验内容很多，除了电气性能外，尚有许多物理、化学性能的实验，其重要实验内容有:1电阻率的测量；2介质损耗因数(tan)的测量；3介电常数(£)的测量；4电气强度的实验。、物理、化学性能的实验1酸值实验；2凝固点的实验；3闪火点的实验；4粘度实验；5变压器油中气体的气相色谱分析实验。根据我厂情况只能做电气强度的实验：电气强度实验是变压器油的项常规实验。它是用来阐明变压器油被水分和其他悬浮物质物理污染的限度。电气强度实验方法是：将变压器油倒进专门设备油杯中，以一定速率上升的交流电压加在油杯上，直至变压器油击穿，变压器油击穿时的电压，即为该次变压器油的击穿电压。1实验装置实验变压器产生的波形应为正弦波，其峰值因数应在J2±5%的范围。装置应有良好接地，实验线路应有保护电阻，以减小由于变压器油击穿时的电流并防止产生振荡和变压器油由于电流而分解。此外变压器原边应有自动跳闸的过流保护装置，以防止变压器油击穿时，引起变压器长时间短路。电压的调节方法很多，多为接触式调压器调压，最佳采用自动升压系统，由于手动调压不易使电压匀速增长。测量击穿电压的单位为KV（有效值），也可用峰值电压除以J2。2 实验电极油杯实验油杯由杯体和电极两部分组成，有效容积为30OnII500ml,杯体以密闭为宜。（我厂的油杯是由电工陶瓷制成的，）电极应安装在水平轴上，电极间的距离为2.5mm,其间隙可用块规校准。规定间距的准确度为0.1mm,电极浸入油的深度为4011三左右。3 实验环节： 、取油样，应用洁净的容器从变压器低部的放油口抽取油样。油面距杯口约IOrnn1。 在油样放至无气泡后，即可进行实验，在油杯的两个电极上，施加50HZ交流电压，按2KVs的速度上升，直至变压器油发生击穿，变压器油的击穿电压就是当电极之间发生第一个火花时达成的电压。当油中发生恒定的电弧时，高压变压器的初级应能自动断开电路，一般断开的时间应不大于0.2s,假如发生电极间瞬时的火花，则采用人工断开电路。 实验次数。每个试样应进行六次击穿实验，（我厂本来只进行3次），以六次击穿电压的算术平均值作为实验的电气强度。 试样倒入油杯后，要保证油中无气泡后方能进行实验，装油后最迟Iomin内必须进行实验。变压器油击穿后，应用清洁、干燥的玻璃棒轻轻搅烂变压器油，无气泡后再进行实验，或间隔5min进行下一次实验。 环境条件。实验时的油温应与室温相同，作为判断油的质量的实验应在15°C20之间进行,实验时大气的相对湿度应不高于75%的条件下进行。 其他实验，我厂做不了，只能让市供电局进行实验。 以上实验完毕后，即可进行变压器的交流耐压实验，对于高压侧，加工频电压30KVJ分钟,低压侧，加压4KV,1分钟。打高压时，A、B,C三相短路，低压侧三相短路后对地。打低压时，与上述相反。所有实验完毕后，恢复所有的接线，此时，注意变压器的档位（高压侧），一般是在第2档，假如高压侧（指高压主进，供电局供电线路。）电压太高，应将高压侧档位换至第一档，高压侧电压太低，应换至第三档，换几档，视实际情况而定，换档后，应测量直流电阻值，在同等室温与油温的条件下，与上一次所测电阻值的误差基本持平，即有误差，不应太大。 、电气设备的绝缘实验：（高压开关柜）1、绝缘电阻值的测量，测量前，应将所有被试品断开电源，并无反送电的也许。将互感器二次回路短接，此时即可进行绝缘电阻值的测量，用250OV摇表，电阻值越大越好。2、针对不同的试品，施加的工频电压亦不同，母线、绝缘子、断路器、隔离开关一般施加电压为42KV,保持1分钟。（真空断路器的施加电压为38KV,）电流互感器施加电压为38KY,1分钟。电压互感器施加电压：高压侧为38KV,低压侧为2023Vo并规定隔离开关、断路器的分、合各施加电压一次。3、实验完毕，应将所有线路恢复，拆除短接线。认真清理工作现场，保证无遗留物，方可送电。 、继电器的整定，前面已有叙述，不再叙述。 、接地极电阻值的测量，用专用摇表进行测量，测量线分30米和15米两棵，长线接摇表1.端，短线接N端，此外一棵线接接地极，摇测至指针为零，没有晃动为准。测量结果在1欧姆以下，0.5欧姆以下最佳。实验所用仪器重要有：变压器实验所用仪器重要有：250OV摇表，双臂电桥，打压用的调压器。计算器一块。其中250Ov摇表测试线的鳄鱼夹缺少一只，电桥长期没有校对，调压器的车支架已坏，车胎已坏。且体积大，笨拙。没有工作间，无处存放，建议更换新式实验仪器。电缆实验所用仪器有：实验调压器，高压硅整流二极管，测量泄漏电流表，操作棒一只，接地棒一只，接地线一条，2500V摇表一块，蒸储水电阻一只。必备的附料有：酒精（医用乙醇最佳），高压电缆头热塑封管一套，干净无絮棉丝若干，焊铳若干（1公斤），电烙铁（150W.500W）各一个，喷灯大小各一个。计算器。其中硅整流二极管自制，电流表自制，操作棒自制，蒸馆水电阻自制。继电器整定所用仪器有：换档电流表一块，（5A、10A、15A、20A、25A五档），电秒表一块，调压器一块，控制用接触器一套，其中电流表、电秒表长期未做校对，控制用接触器自制。计算器。必备的附料有：镜子，专用起子一套，继电器用轴承滚珠，现没有备件，继电器用转盘，现没有备件，此外，由于搬家后，本来的实验台已报废，故无法在下面调整，只能在现场调整，这样，有也许影响工作效率，尚有，现在新的继电器调整数据没有，故无依据。接地极电阻值测量所用仪器有：专用接地摇表一块，（长时间未做校对），测试线两条（30米，15米各一条），接地棒两根，必备附料有：银头一把。防护用品实验所用仪器有：实验调压器，大桶一个，洗脸盆一个，电流表一块，操作继电器一套，探条一只，大桶，洗脸盆由于行政处用后已漏水，其他均为自制。电气实验室2023年6月14日变压器吊芯检查的具体环节：一：停电，验电，确无电压后，拆除高压及低压侧的母线，（注：停电前，须办工作票）。在拆除变压器前进行变压器的绝缘电阻及直流电阻的测量做好记录。二：将变压器拖至房顶吊链下方，此时，将变压器油放出至事先准备好的变压器油容器中，待油放至变压器上盖下限后，即可开始拆除变压器盖的螺栓，拆除后将变压器芯用吊链吊出，再将变压器外壳拖回至原处，在变压器芯的下方放一接油盒，将变压器芯放在接油盒中。三：此时即可进行变压器的检查：1:检查变压器的紧固螺栓是否有松动并紧固一遍。2：检查变压器线圈的外观是否有无变色，分节开关的触头是否光滑平整无烧痕。3：检查引线套管是否光滑无裂痕，引线螺栓是否紧固，密封圈及算盘子是否有漏油及硬化硅裂，如有须更换新的。4：在上述工作进行完毕后，即可进行变压器的绝缘电阻的摇测及直流电阻的测量，（此项工作也可在变压器组装好后进行）并与拆除前的记录做比较，确无问题后即可进行变压器的组装恢复工作。5：待变压器芯组装好后，将变压器盖的螺栓由专人进行紧固，检查无误后，注入变压器油，然后等待一段时间（规定应放至24小时）因素注入油时带入了空气，等待的时间是待变压器里的空气向外释放，在等待的时间即可进行绝缘电阻及直流电阻的测量。6：测量合格后，进行变压器的交流耐压实验（此项上述有描述，不再反复）。7：待实验合格后，将变压器恢复原位，即可将母线连接。此时工作所有完毕，即可填写工作票，进行恢友送电的工作。实验数据记录在专门的实验表格中。ZN-IO型真空断路器重要调试数据:序号名称单位数据备注1触头开距mm12o_12超行程mm3o+13三相触头不同期性nun<1约2ms4平均分闸速度m/s0.91.25平均合闸速度m/s0.4'0.66各相导电Pl路直流电阻<807合闸时，每相真空灭弧载流部分直流电阻<508合闸触头弹跳时间ms<5ZN-IO型真空断路器绝缘电阻测试标准测试部位绝缘电阻测量用兆欧表主导电部位对地间500MQ以上1000V控制回路对地间3MQ以上500V主回路极间500MQ以上1000V
