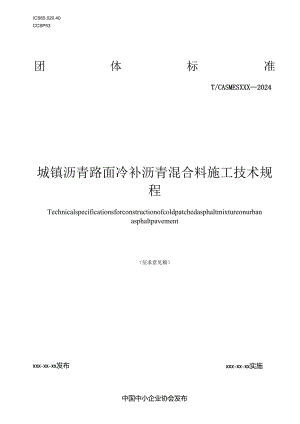

ICS65.020.40CCSP53团体标准T/CASMESXXX2024城镇沥青路面冷补沥青混合料施工技术规程Technicalspecificationsforconstructionofcoldpatchedasphaltmixtureonurbanasphaltpavement（征求意见稿）XXX-XX-XX实施XXX-XX-XX发布中国中小企业协会发布城镇沥青路面冷补沥青混合料施工技术规程1范围本文件规定了冷补沥青混合料的分类、材料、混合料设计、混合料施工、检查验收的技术要求。本文件适用于采用冷补沥青混合料修补存在破损的城镇道路沥青路面。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB191472CJJ36JGJ63JT/T860.4JT/T972JTG3430-2020JTGE42JTGE20JTGF40JTGH30车用柴油城镇道路养护技术规范混凝土用水标准沥青混合料改性添加剂第4部分：抗剥落剂沥青路面坑槽冷补成品料公路土工试验规程公路工程集料试验规程公路工程沥青及沥青混合料试验规程公路沥青路面施工技术规范公路养护安全作业规程3术语和定义下列术语和定义适用于本文件。3. 1溶剂型冷补液solventcoldrehydration将一定比例的挥发性油类稀释溶剂和具有增粘、增塑、抗剥落等功能的化合物添加剂掺入沥青中,经均匀搅拌而成的一种用于生产溶剂型冷补沥青混凝料的结合料。3.2反应型冷补液reactivecoldrehydration将一定比例的液体树脂掺入沥青中，经均匀搅拌而成的一种用于生产反应型冷补沥青混凝料的结合料。3.3溶剂型冷补沥青混合料solventcoldpatchasphaltmixture将矿料与溶剂型冷补液经厂拌制成的一种常温、低温下快速修补沥青路面坑槽的混合料。3.4反应型冷补沥青混合料Reactivecoldpatchasphaltmixture将反应型冷补液、矿料、化学反应剂经厂拌制成的一种需要加水施工的快速修补沥青路面坑槽的混合料。4分类4. 1.1按公称最大粒径分为砂粒式1.B-5、细粒式1.B-10、细粒式1.B-13和中粒式1.B-16四种类型。4.4.1 按气温条件分为春秋季（I型）、夏季（11型）和冬季（W型）三种类型。4.4.2 按强度形成原理分为溶剂型沥青冷补沥青混凝料（R1.B）和反应型沥青冷补沥青混凝料（F1.B）两种类型。5材料5. 1沥青5.4.1 沥青应采用符合现行行业标准公路沥青路面施工技术规范JTGF40规定的70号、90号A级道路石油沥青，不宜选用改性沥青。5.2溶剂型冷补液5.2.1溶剂型冷补液由沥青、稀释溶剂、改性剂和抗剥落剂组成。5.2.2稀释溶剂应根据冷补沥青混合料使用的季节和温度采用现行国家标准车用柴油GB191472规定的-20号0号普通柴油。5.2.3改性剂应采用能改善冷补液的黏弹性，并有助于冷补沥青混合料初期强度形成的添加剂。5. 2.4溶剂型冷补液宜掺加抗剥落剂，抗剥落剂质量要求符合现行行业标准沥青混合料改性添加剂第4部分：抗剥落剂JT/T860.4的要求，掺量宜为沥青质量的0.25%0.35%5.3 反应型冷补液5. 3.1反应型冷补液由沥青和液体树脂组成。6. 3.2液体树脂应采用能降低沥青的黏度，并能与选用的化学反应剂在有水的条件下快速反应的添加剂。5.4 化学反应剂5.4.1 化学反应剂在干燥的条件下与选用的液体树脂不反应或者反应较慢，加入水后能与选用的液体树脂快速反应的添加剂。5.5 矿料5.5.1矿料由不同规格的粗、细集料和填料等掺配而成，粗集料应洁净、干燥、表面粗糙，细集料应洁净、干燥、无风化、无杂质，填料应采用石灰岩矿粉，集料及填料的技术性能应符合表1的要求。表1冷补沥青混合料用粗、细集料质量要求材料名称项目标准试验方法备注粗集料表观相对密度2.6JTGE42T0314石料压碎值（）<28JTGE42T0316洛杉机磨耗损失（）<30JTGE42T0317坚固性（）12JTGE42T0314针片状含量（）12JTGE42T0312粒径>9.5mm18粒径<9.5mm水洗法VO.O75mm颗粒含量（）1JTGE42T0310软石含量（%）<3JTGE42T0320细集料表观相对密度>2.50JTGE42T0328坚固性（）12JTGE42T0340>0.3mm部分砂当量（）>60JTGE42T0334合成矿料中<4.75mm部分亚甲蓝值（gkg）25填料表观相对密度（tm3）2.50JTGE42T0352含水量（）<1JTGE42TO103烘干法塑性指数（）<4JTGE42T0354粒度范围<0.6mm(%)100JTGE42T0351<0.15mm(%)90-100<0.075(%)75-1005.5.2矿料级配范围应符合表2的规定。表2冷补沥青混合料的矿料级配类型通过下列筛孔（mm）的百分率（）191613.29.54.752.361.180.60.30.150.075R1.B-51008(MOO20-408206165-123825R1.B-1010090-10040-5510-258206165-123825R1.B-131009010070-8535-5010-258-20616512382-5R1.B-161009010080-9060-7535-5010-258206165-123825F1.B-IO1009010045-7530-582()4413-329236-1648F1.B-131009(MOO60-8030-5320-4015-3010-2371851248F1.B-161009510070-9256-7630-5020-3616-2810-20816613485.5.3矿料级配公称最大粒径应与坑槽修补的深度相适应，在日常养护中，以R1.B-IO/13和1.B-IO/13级配为主，坑槽深度与矿料级配公称最大粒径的选配关系宜符合表3的规定。表3坑槽深度与矿料级配公称最大粒径的选配关系坑槽大小/cm1-22548>8混合料类型R1.B-5R1.B-10/F1.B-10R1.B-13/F1.B-1R1.B-16/F1.B-166混合料拌制及贮存6.1 一般规定6.1.1 应充分考虑气温条件、贮存时间和条件、路面坑槽状况、拌和条件等因素，可按照表4的要求设计冷补液配方。表4冷补液配方项目冬季型春秋型夏季型施工气温条件I（Te以下102222以上溶剂型可选柴油标号（号）-20,-10,000柴油用量（占冷补液质量百分比，%）24-2818-2216-20改性剂用量（占冷补液质量百分比，%）1.0-5.0抗剥落剂（占冷补液质量百分比，%）0.1-0.5（非需要）反应型液体树脂（占冷补液质量百分比，%）30-3428-3226-306.1.2冷补沥青混合料的油石比是指冷补液与矿料的质量比，参考油石比见表5。表5冷补沥青混合料参考油石比混合料类型R1.B-5R1.B-10/F1.B-10R1.B-13/F1.B-13R1.B-16/F1.B-16油石比（%）5.05.84.85.64.65.44.4-5.26.2 配合比设计6.2.1根据6.1.1选择冷补液配方，每个配方选择3种比例。6.2.2根据6.1.2选择集料的规格，并计算各种集料的配合比例，使合成级配满足表2要求。6.2.3确定冷补液配合比前，应将基质沥青加热至13（C±1（C,溶剂型冷补液依次加入柴油、改性剂,反应型冷补液加入液体树脂，搅拌均匀后，测试冷补液在50的黏度，其性能宜符合表6的要求。表6冷补液黏度性能要求技术指标技术要求试验方法赛波特黏度（50,s）4001000（冬季）JTGE20T0623700-1800（春秋季）1500-3000（夏季）6.2.4根据采用的冷补沥青混合料类型，按表5提供的参考油石比中值为初始油石比p,以p÷O.25%>p±05%分别拌和混合料，共5组，按照现行行业标准公路工程沥青及沥青混合料试验规程JTGE20进行试验，确定最佳油石比。6.2.5溶剂型冷补沥青混合料拌制时，将沥青与柴油、改性剂、抗剥落剂等混合搅拌均匀得到溶剂型冷补液，最后根据设计的油石比将溶剂型冷补液与矿料拌和均匀，拌制温度工艺应符合表7的要求。表7溶剂型冷补沥青混合)料拌制温度制度项目沥青柴油、改性剂、抗剥落剂等溶剂型冷补液矿料拌和温度控制温度120oC-140°C常温80C-10070C80C75C85C6.2.6反应型冷补沥青混合料拌制时，将沥青与液体树脂混合搅拌均匀得到反应型冷补液，最后根据设计的油石比将反应型冷补液与矿料、化学反应剂拌和均匀，化学反应剂的掺量为矿料质量的0.5%2%o拌制温度工艺应符合表8的要求。表8反应型冷补沥青混合料拌制温度制度项目沥青液体树脂、化学反应剂溶剂型冷补液矿料拌和温度控制温度I20°C-I400C常温1000C-IIOeCH0C-120C105°C115°C6.2.7以确定的冷补液配方、级配集料按最佳油石比进行拌和，进行各项混合料性能试验，混合料技术性能应满足表9的要求。表9冷补沥青混合料技术性能要求技术指标技术要求试验方法溶剂型反应型黏附性等级(级)55JT/T972贯入强度(kgcm2)0.540.5-4JT/T972残留率()65>65JTG3430稳定度山，25(kN)>4>10JT/T972残留稳定度，25(%)>8585JT/T972稳定度网，60C(kN)5T0709残留稳定度，60(%)80T0709注：1-成型后2028h内脱模并立即开始试验;2川”成型后2028h内脱模，7d时开始试验。6.2.8从满足技术性能要求的混合料中优选最佳配合比。若均不能满足冷补沥青混合料技术性能要求,对于溶剂型冷补沥青混合料则需要重新调配冷补液的配方再次进行试验；对于反应型冷补沥青混合料则需要调整化学反应剂和液体树脂的用量再次进行试验，直至满足要求。6.3混合料拌制6.3.1冷补沥青混合料的拌制设备，可采用专用生产设备，也可采用适当改造的生产热拌沥青混合料拌和站，拌制设备应满足原材料计量、温度控制及混合料拌和的要求。T/CASMESXX×-20246.3.2将基质沥青加入沥青罐中加热至12(C140C,按设计比例加入其他组分，采用机械搅拌或泵循环形式混合均匀，将配制溶剂型冷补液温度控制在8O°C1OO°C备用，反应型冷补液温度控制在1OO°C11(C备用。6.3.3溶剂型冷补沥青混合料应根据混合料设计配合比，将各类集料按比例分别加入料仓加热至75°C85°C,矿粉随集料在常温下加入搅拌缸内,搅拌5s,再将冷补液均匀喷洒在集料表面拌和30s40s,出料温度不宜超过90o6.3.4反应型冷补沥青混合料应根据混合料设计配合比，将各类集料按比例分别加入料仓加热至Il(TC12(C,矿粉和化学改性剂随集料在常温下加入搅拌缸内，并在搅拌缸内搅拌5s,再将冷补液均匀喷洒在集料表面拌和3Os4Os,出料温度不宜超过120C。6. 3.5拌制的冷补沥青混合料应均匀一致，无花白、无粗细料分离和结团成块等现象。6.4混合料贮存6. 4.1溶剂型冷补沥青混合料出料后，用装卸车卸于干燥、洁净的地面上，冷却至常温后装入袋中密封，堆放于室内干燥、通风处常温存放。7. 4.2反应型冷补沥青混合料出料后，用装卸车卸于干燥、洁净的地面上，应快速装入具有耐热和防潮功能的袋中密封，装袋密封工作宜在反应型冷补沥青混合料冷却至室温之前完成，堆放于室内干燥、通风处常温存放。8. 4.3不同类型、规格的冷补沥青混合料应分别存放，不应混杂，并明确标示。9. 4.4溶剂型冷补沥青混合料贮存期自生产日期起为12个月，反应型冷补沥青混合料贮存期自生产日期起为6个月。7混合料施工9.1 一般规定9.1.1 应根据气温条件、坑槽深度选择适宜的冷补沥青混合料类型。9.1.2 冷补沥青混合料适用于路面基层良好，仅路面面层出现坑槽的修补；若基层损坏，应采用适宜的材料对基层修复后，再用冷补沥青混合料修补坑槽。9.1.3 混合料包装打开后，剩余混合料应避免污染并用密闭容器存放，存放有效期为1个月。9.1.4 气温低于5C混合料施工和易性不良时，现场可用液化气烤枪对混合料表面均匀加热后使用。9.1.5 加热时，应避免混合料老化。9.1.6 应按照现行行业标准城镇道路养护技术规范CJJ36、公路养护安全作业规程JTGH30的相关规定进行交通管制和安全施工。9.1.7 溶剂型冷补沥青混合料应在干燥状态下施工，反应型冷补沥青混合料可在小雨或小雪天施工。9.2 混合料运输10. 2.1运输和装卸过程中，应覆盖苫布，轻搬轻放，保持包装完整。7. 2.2堆放应避免日晒雨淋。7.3坑槽修补7.3.1坑槽修补前，应确定路面的破损部分的边界和深度，按照“圆洞方补”原则，划出大致与路中心线平行或垂直的修补轮廓线（矩形），并沿划好的修补轮廓线挖除路面松散、破碎的旧料直至坚实部分。修整后的坑槽壁尽可能与路面保持垂直、粗糙，坑槽底部平整、坚实。7. 3.2将坑槽内的松散物、灰尘、积水等清除，保持坑壁和槽底洁净、干燥。对于反应型冷补沥青混合料，若坑槽壁面和底面不喷洒/涂刷黏层油或其他粘结剂，对于坑槽内的积水和干燥可不作要求。7. 3.3向坑槽壁面和底面均匀地喷洒或涂刷一层黏层油。气温5以上宜采用乳化沥青黏层油（0.6kgm2）,破乳后方可回填混合料，气温5以下宜采用液体沥青（0.4kgm2）,涂刷后可直接回填混合料。对于反应型冷补沥青混合料，坑槽壁面和底面可不喷洒或涂刷黏层油、其他粘结剂。7.3.4将冷补沥青混合料倒入坑槽中，混合料的投入量宜增加10%20%,直到填料高出路面Icm2cm,填满后坑槽中央应略高于路面呈凸状。对于破损深度在5cm以上的坑槽，应以3cm5cm为一层，分层填补。7.3.5对于反应型冷补沥青混合料，回填铺设均匀后，将水均匀地浇入反应型冷补沥青混合料表面，再进入压实阶段。水应符合现行行业标准混凝土用水标准JGJ63中对于素混凝土的用水要求，用量为反应型冷补沥青混合料质量的810%<.7.3.6对于溶剂型冷补沥青混合料，回填铺设均匀后，立即进入压实阶段。7.3.7初压采用先坑槽四周然后中间的压实方式，每次应重叠压实一定宽度；复压和终压采用纵横两个方向交错的压实方式。现场可根据修补面积选择下列压实工具和压实方法：a）人工压实：当修补面积W0.3痛时，宜采用人工铁锤、铲背击打密实；b）夯实器具压实：当修补面积0.3m2l.（2时，宜采用石夯、平板振动器、冲击夯压实；c）小型压路机压实：当修补面积R.0m2时，宜采用小型压路机进行压实。7.3.8压实完毕之后，应进行封缝，宜采用乳化沥青、热沥青或裂缝贴对坑槽边缘进行封边防水处理。7. 3.9坑槽修补完毕，现场清理干净后，即可开放交通。8检查验收7.1 一般规定7.1.1 检查验收应包括混合料检验、施工工序检验和修补质量检验。7.2 混合料检验8. 2.1每次使用前，应对冷补沥青混凝料的质量进行检验，检验合格方可投入使用。每次检验后，7d内再次使用同批次的冷补沥青混凝料可以不再检验，若批次更换或者距离上次检验时间超过7d则需要再次对冷补沥青混凝料的质量进行检验，检验合格方可投入使用。冷补沥青混料的各项技术指标应满足表9的要求。8.3施工工序检验8.3.1施工过程中，应对各道施工工序进行检验，施工工序应满足7.3的相关规定。8.4修补质量检验8.4.1坑槽修补后，应按表10的内容和要求进行检验。表10坑槽修补质量检验标准检查项目质量要求检验频率试验方法表观质量外观平整、密实每处目测修补面高度(mm)高于坑壁边沿35每处尺量
