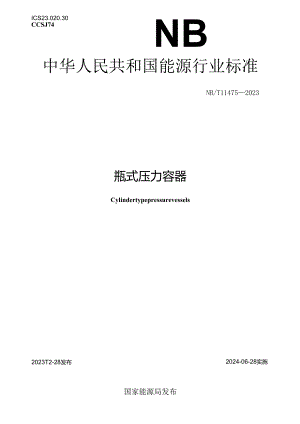

ICS23.020.30CCSJ74NB中华人民共和国能源行业标准NB/T114752023瓶式压力容器Cylindertypepressurevessels2023T2-28发布2024-06-28实施国家能源局发布目次前言II1范围12规范性引用文件13术语和定义、符号34组成、结构型式和型号45总则66材料77设计108制造、检验与验收139检验规则1910标志标识、涂敷1911出厂文件20附录A（规范性）产品铭牌格式和内容22附录B（资料性）瓶式压力容器产品数据表23附录C（资料性）瓶式压力容器批量检验质量证明书24本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。为了规范瓶式压力容器（以下简称“瓶式容器”）和瓶式容器组的材料、设计、制造、检验及验收等工作，特制定本文件。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国锅炉压力容器标准化技术委员会（SACzTC262）提出并归口。本文件起草单位：中国特种设备检测研究院、石家庄安瑞科气体机械有限公司、浙江省特种设备科学研究院、中国石化工程建设有限公司、嘉兴市长三角氧安全研究中心、浙江大学、中材科技（苏州）有限公司、成都格瑞特高压容器有限责任公司、中船双瑞（洛阳）特种装备股份有限公司、成都市特种设备检验检测研究院、上海蓝滨石化设备有限责任公司。本文件主要起草人：陈志伟、李军、王红霞、段瑞、吉方、薄柯、马凯、袁卓伟、范俊明、刘仲强、邓欣、魏巍、周文学、叶盛。瓶式压力容器1范围1.1 本文件规定了固定使用的瓶式压力容器（以下简称“瓶式容器”）和瓶式容器组的材料、设计、制造、检验与验收、标志标识、涂敷、储存、包装、运输、出厂文件等技术要求。1.2 按本文件设计、制造的瓶式容器（组）适用于充装的介质：天然气、氢气、氮气、空气、氧气以及氯气、氮气、融:气等惰性（稀有）气体。天然气应符合GB17820-2018中一、二类气体的要求；氧气应符合GB/T3634.1或GB/T3634.2的规定，对于用于燃料电池电动汽车的氧气，应符合GB/T34872的规定；其他介质应符合相应国家或行业标准的规定。1.3本文件适用于如下技术参数的瓶式容器：a）设计压力：不大于50MPa,其中充装氢气时设计压力不大于41MPa,充装氧气时设计压力不大于20MPaob）设计温度：-4085。c）几何尺寸：公称外径406mm'720mm,单个容器几何容积4501.45001.02规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T150.12011压力容器第1部分：通用要求GB/T196普通螺纹基本尺寸GBZT197普通螺纹公差GB/T222钢的成品化学成分允许偏差GB/T223（适用部分）钢铁及合金化学分析方法GB/T224钢的脱碳层深度测定法GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229金属材料夏比摆锤冲击试验方法GB/T231.1金属材料布氏硬度试验第1部分：试验方法GB/T2975钢及钢产品力学性能试验取样位置及试样制备GB/T3634.1氢气第1部分：工业氢GB/T3634.2氢气第2部分：纯氢、高纯氢和超纯氢GB/T3765卡套式管接头技术条件GB/T4336碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T5777-2019无缝和焊接（埋弧焊除外）钢管纵向和/或横向缺欠的全圆周自动超声检测GB/T63942017金属平均晶粒度测定方法GB/T6479富压化肥设备用无缝钢管GB/T730755°非密封管螺纹GB/T8335气瓶专用螺纹GB/T8923.1-2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级GB/T9948石油裂化用无缝钢管GB/T10561-2005钢中非金属夹杂物含量的测定标准评级图显微检验法GB/T12241GB/T12243GB/T13298GB/T13320GB/T13401GB/T14383GB/T14976GB/T16912安全阀一般要求弹簧直接载荷式安全阀金属显微组织检验方法钢质模锻件金相组织评级图及评定方法钢制对焊管件技术规范锻制承插焊和螺纹管件流体输送用不锈钢无缝钢管深度冷冻法生产氧气及相关气体安全技术规程GB178202018天然气GB/TGB/TGB/TGB/TGB/T18248气瓶用无缝钢管20066钢和铁化学成分测定用试样的取样和制样方法20801.3压力管道规范工业管道第3部分：设计和计算20801.5-2020压力管道规范工业管道第5部分：检验与试验28884大容积气瓶用无缝钢管GB/T34872质子交换膜燃料电池供氧系统技术要求GB50030氧气站设计规范JB47321995（2005年确认）钢制压力容器分析设计标准JB/T6896NB/T10558NB/T47008空气分离设备表面清洁度压力容器涂敷与运输包装承压设备用碳素钢和合金钢锻件NB/T47010-2017承压设备用不锈钢和耐热钢锻件NB/T47013.22015NB/T47013.32023NB/T47013.42015NB/T47013.52015承压设备无损检测承压设备无畏检测承压设备无损检测承压设备无损检测第2部分:第3部分:第4部分:第5部分:射线检测超声检测磁粉检测渗透检测NB/T47013.7承压设备无损检测第7部分：目视检测NB/T47013.8承压设备无损检测第8部分：泄漏检测NB/T47014承压设备焊接工艺评定NB/T47018（所有部分）承压设备用焊接材料技术订货技术条件YB/T41492018连铸圆管坯YB/T5137-2018高压用热轧和锻制无缝钢管圆管坯3术语和定义、符号下列术语和符号适用于本文件。3.1 术语和定义3.1.1工作压力OPeratingpressure在正常工作状态下，容器内部的最高压力。3.1.2设计压力designpressure设定的容器的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。3.1.3设计温度designtemperature容器在正常工作情况下，设定的元件的金属温度（沿元件金属截面的温度平均值）。设计温度与设计压力一起作为设计载荷条件。设计温度的上限值称为最高设计温度，设计温度的下限值称为最低设计温度。3.1.4瓶式容器cylindertypepressurevessels由无缝钢管经热旋压后形成近似半球形的端部，且两端开口，可重复充装压缩气体的压力容器，也称单层旋压无缝容器。3.1.5瓶式容器组cylindertypepressurevesselsgroup由瓶式容器安装在框架上组成的气体储存装置，包括瓶式容器、端塞、支撑装置、管路系统等。3.1.6批量batch采用同一设计条件，具有相同的公称外径、设计厚度，用同一炉罐号钢、同一制造工艺，按同一热处理规程进行连续热处理的瓶式容器限定的数量。3.2 符号和单位A-断后伸长率，%；An瓶式容器两端颈部内螺纹的最小剪切应力面积，mN;4瓶式容器两端颈部内螺纹开孔受压面积，mm2；As一端塞外螺纹的最小剪切应力面积，mm2;C腐蚀裕量，mm;D.瓶式容器壳体外直径，mm;D瓶式容器壳体内直径，mm;D4冷弯试验弯心直径，mm;Dimy瓶式容器两端颈部内螺纹最大小径，mm;D2ma瓶式容器两端颈部内螺纹最大中径，mm;Dimir端塞外螺纹最小大径，mm;Dzmin端塞外螺纹最小中径，mm;F螺纹连接部分所受的轴向载荷，N;I惯性矩，mm4;1.气瓶长度，mm;1.e螺纹啮合长度，mm;M弯距，Nmm;n3材料屈服强度安全系数；mo材料抗拉强度安全系数；P螺纹的螺距，mm;P设计压力，MPa;p11压试验压力，MPa；P水压试验压力，MPRm一瓶式容器壳体材料热处理后的抗拉强度，MP¾ReURpo2)_瓶式容器壳体材料热处理后的屈服强度，MPa;Rn端塞材料热处理后的抗拉强度，MPK端塞材料热处理后的抗拉强度标准下限值，MPa;R一瓶式容器壳体材料热处理后的抗拉强度标准下限值，MPa;R(Ro2)-瓶式容器壳体材料热处理后的屈服强度标准下限值，MPa;R,一端塞材料热处理后的屈服强度标准下限值，MPa;o,_瓶式容器壳体材料在试验温度下的许用应力，MPa;瓶式容器壳体部分的设计厚度，mm;6瓶式容器壳体部分的名义厚度，mm;a螺纹的牙形角,0;O容器充满水后单位长度的重量，N/m;耐压抽佥压力系数。4陲、ssm4.1 颁瓶式容器组由瓶式容器、端塞、管路系统和支撑装置组成，管路系统一般由管道、阀门、仪表和超压泄放装置等组成。瓶式容器组典型组成如图1所示。标引序号说明：1 瓶式容器;2 支撑装置;3 端塞；4 管路系统。图1瓶式容器组型式示例4.2 瓶式容器结构瓶式容器结构型式如图2所示，由筒体和端部（含肩部和颈部）组成。标引序号说明:1筒体；2端部。图2瓶式容器结构型式4.3 型号瓶式容器组的型号由5部分组成，如下图所示。W（1.）PZ-瓶式容器总只数瓶式容器组几何容积，m3工作压力/设计压力，MPa注：WPZ卧式瓶式容器组；1.PZ式酗容器组；25瓶式容器组工作压力，MRu27.6一瓶式容器组设计压力，MP6.78瓶式容器组总容积，m3;6瓶式容器组瓶式容器数量总数。示例：WPZ25/27.6-6.78-6;1.PZ25/27.6-6.78-6o5总则5.1 一般要求5.1.1 瓶式容器及瓶式容器组的材料、设计、制造、检验及验收、标志标识、涂敷、储存、包装、运输、出厂文件除应符合本文件的规定外，还应遵守国家颁布的相关法律、法规、标准和规范的规定。5.1.2 按分析设计方法设计的瓶式容器设计单位应持有SAD级压力容器设计资质。5.1.3 瓶式容器及瓶式容器组制造单位应持有相应的压力容器制造资质。5.1.4 瓶式容器及瓶式容器组设计和制造必须接受特种设备安全监察部门的监督管理。5.2 职责5.2.1 用户或设计委托方的职责瓶式容器组的用户或设计委托方应以书面形式向设计单位提出设计条件，其中至少包括下列内容：a）瓶式容器及容器组设计所依据的主要标准和规范；b）工作参数（包括工作压力、工作温度、交变载荷条件等）；c）瓶式容器及容器组使用地及其自然条件（包括环境温度、抗震设防烈度）；d）充装介质化学组分及特性；e）瓶式容器及容器组几何尺寸、接口规格及方位；f）预期使用年限；g）组装型式；h）压力波动范围超过设计压力20%的工作压力波动的预计（设计）次数：i）历年来月平均最低气温最低值；j）设计需要的其他技术条件。5.2.2 设计单位职责5.2.2.1 设计单位应对设计文件的正确性和完整性负责。5.2.2.2 瓶式容器及容器组的设计文件包括设计计算书、设计图样、制造技术条件、使用说明书、风险评估报告等。5. 2.2.3瓶式容器和瓶式容器组的设计总图上，应依据TSG21固定式压力容器安全技术监察规程的要求签署并加盖相应的压力容器设计单位设计专用印章。5.2.3 制造单位职责5.2.3.1 制造单位应按本文件和设计图样的要求进行制造、检验及验收、标识涂敷等工作。5.2.3.2 如需对原设计图样进行修改，应向原设计单位提出书面电请，如同意修改，设计单位应重新出具相应的设计图样，并且对改动部分作记载，设计图样要履行相关手续。5.2.3.3 制造单位在瓶式容器及容器组制造时应制定产品质量计划，其内容应包括原材料的要求、无缝钢管的要求、瓶式容器关键工序控制点、检验项目和合格指标。5.2.3.4 制造单位的质量管理部门在瓶式容器及容器组制造的全过程中，应按本文件、设计图样和质量计划的规定进行各项检验和试验，并出具相应的检验和试验报告。5.2.3.5 5制造单位在取得授权的检验机构确认瓶式容器及容器组的质量验收符合本文件和设计图样的要求后方可出具质量证明书。5.2.3.6 制造单位对制造的每台瓶式容器及容器组应具备下列资料备查：a）瓶式容器的产品质量计划；b）瓶式容器的制造工艺图、工序卡；c）瓶式容器的热处理工艺规程、工艺记录、温度与时间曲线记录；d）产品制造全过程中的检查、检验和试验记录；e）瓶式容器原材料质量证明书、无缝钢管质量证明书、瓶式容器或容器组质量证明书；D瓶式容器组的管路焊接记录、无损检测报告；g）瓶式容器及容器组的设计图、技术文件及竣工资料；h）瓶式容器及容器组的试验报告、检验记录等质量检验文件（保存期限不少于瓶式容器设计使用年限）。6材料6.1 一般要求6.1.1 瓶式容器的主要受压元件用材料应符合本文件及设计文件的要求。6.1.2 瓶式容器用材料应考虑瓶式容器的使用条件、材料的性能和制造工艺。6.1.3 瓶式容器用材料应有质量证明书，应按炉罐号进行各项验证，合格后方可使用。6.1.4 充装氢气的瓶式容器用材料应与氢具有良好的相容性。6.2 瓶式容器用无缱钢管材料1 .2.1瓶式容器采用无缝钢管制造，无缝钢管用钢应采用电炉或氧气转炉冶炼，加炉外精炼并且经过真空处理。6 .2.2无缝钢管应符合GB/T18248或GB/T28884的规定，材料牌号和化学成分（熔炼分析）应符合表1的规定。表1钢的牌号和化学成分组号牌号执行标准化学成分%CSiMnPSP+SCrMoNiCuI30CrMoGB/T182480.260.330.17"0.370.40"0.70W0.0200.0100.0250.801.100.15"0.250.300.2030CrMoEoGB/T288840.260.340.17'0.370.400.700.0200.0100.801.100.15"0.250.300.204130XGB/T182480.250.350.15'0.350.400.900.0200.0100.0250.801.100.15"0.250.300.20II34CrMo4GB/T182480.300.370.15"0.350.600.900.0200.0100.0250.901.200.15"0.300.300.2035CrMoGB/T182480.320.400.17"0.370.40"0.700.0200.0100.0250.801.100.150.250.300.2042CrMoEGB/T288840.38'0.450.15"0.350.751.00W0.0200.0100.801.100.15"0.25W0.30W0.204142GB/T182480.40"0.450.15"0.350.75"1.000.0200.0100.0250.801.100.15"0.25a还应满足P+S<O.025%6.2.3无缝钢管材料的化学成分成品允许偏差：P:+0.003%,S:+0.002%,其他元素应符合GB/T222的规定。对于V、Nb、Ti、B和Zr等非有意加入的合金元素的总质量分数不应超过0.15%。6.2.4无缝钢管及制造无缝钢管用管坯除应符合相应的国家标准或行业标准的规定，还应符合下列要求：a）宜采用连铸钢坯或锻制钢坯；b）表面不允许存在目视可见的结疤、气孔、针孔、重皮及深度超过0.5mm的裂纹；c）低倍组织：横截面酸浸试片上不得有目视可见的白点、分层、气泡、夹杂和折叠等缺陷存在,并按YB/T41492018中附录A评级图的规定进行评定，热轧和锻制无缝钢管圆管坯按YB/T5137-2018的规定进行评定，中心疏松、缩孔、中心裂纹、中间裂纹、皮下裂纹、皮下气泡合格级别均不大于1级；d）有害元素的质量分数：As<0.010%>SnWo.010%、Sb<0.010%>PbWO.010%、Bi<0.010%,且其总和（As+Sn+Sb+Pb+Bi）0.025%;e）熔炼分析气体的质量分数：H2×106、O<25×106、N70×106;D非金属夹杂物：按GB/T105612005中A法进行评级，应满足表2的要求。表2非金属夹杂物合格级别非金属夹杂物类型ABCDDS合格级别/级细系1.51.00.51.51.5粗系1.01.00.51.56.2.5供方应按批对钢坯进行非金属夹杂物检验，非金属夹杂物按GB/T105612005中A法进行评级，结果应满足表2的要求。6.2.6对于盛装氢气、天然气和甲烷等有致脆性、应力腐蚀倾向气体的瓶式容器只允许采用表1规定的第I组材料，且化学成分PaOI5%、S0.008%<,6.2.7无缝钢管还应满足下列要求：a）瓶式容器用无缝钢管应由热轧或冷拔制成；b）对每只钢管进行厚度检测，任一点厚度不得小于规定的最小厚度；c）无缝钢管的厚度正偏差应不超过最小厚度的20%,负偏差为零；d）无缝钢管的外径偏差应不超出公称外直径的士1%;e）无缝钢管的直线度不得大于总长度的0.15%;D无缝钢管的椭圆度，即在同一截面上测量最大外径和最小外径之差，应不超过该截面平均外径的1%;g）无缝钢管的内外表面不得有裂纹、折叠、轧折、离层和结疤等缺陷；h）无缝钢管应由供方逐支进行超声检测，合格后方可交货。超声检测对比试样的刻槽深度不得大于钢管设计壁厚的5%,且不大于Imm,超声检测标准按GB/T57772019中U2级或NB/T47013.32023中I级为合格。6.3 端塞材料6.3.1 端塞用材料应考虑与介质相容性，其力学性能应满足设计要求。6. 3.2端塞用钢材应当与瓶体材料相匹配并且采用钢锻件，钢锻件应当符合NB/T47008或者NB/T47010的规定。与介质接触并且公称直径大于或等于50nun的钢锻件，不得低于Hl级，其余锻件，不得低于11级。6.4 承压管路系统用材料6.4.1 管路用钢管应符合设计图样的要求，且具有足够的强度和韧性。6.4.2 管路用碳钢或低合金钢管应符合GB/T9948或GB/T6479的规定，且满足设计图样的要求。6.4.3 管路用奥氏体不锈钢无缝钢管应符合GB/T14976的规定。6.4.4 管路用卡套接头应符合GB/T3765的规定。6.4.5 管路用锻件应不低于HI级，符合NB/T47008或NB/T47010的规定。6.4.6 管路用管件的选用，应能满足设计和使用条件的要求。管件应符合GB/T1340kNB/T47010或GB/TM383的规定，并有合格证或质量证明书。6.4.7 盛装氢气介质管路用材料的专项要求：a）钢管材料宜选用S31603或其他具有良好氢相容性的材料，且应符合GB/T14976的规定。采用进口牌号材料时，应不低于GB/T14976的规定。钢管化学成分应符合表3的规定。表3钢管化学成分统一数字代号化学成分（质量分数）%CSiMnPSNiCrMoS316030.0301.002.000.0350.03012.00-14.0016.00-18.002.00-3.00b）管件应选用S31603或其他具有良好氢相容性的奥氏体不锈钢锻件，锻件应符合NB/T470102017的规定，级别不低于HI级。c）储氢阀门材质应符合相关标准的规定。6.4.8 盛装氧气介质管路用材料的专项要求：a）钢管材料不得使用含钛不锈钢，且其材质应符合GB/T16912的规定；b）阀门材质应符合GB/T16912的规定。6.4.9 管道用密封材料应与充装介质相容。6.5 支撑袋用材料支撑装置用材料应符合相应国家标准或行业标准的规定。6.6 焊接材料6.6.1 承压件焊接材料应符合NB/T47018的规定。6.6.2 非承压件焊接材料应符合相应国家标准或行业标准的规定。6.6.3 制造单位应建立焊接材料验收、免验、保管、发放、使用的制度，并严格执行。7Tftit7.1 -Jl三½7.1.1 瓶式容器组的设计文件包括计算书、设计图样、制造技术条件和风险评估报告（需要时），必要时还应包括安装及使用维护保养说明等。7.1.2 瓶式容器的设计使用年限一般不超过20年。7.2 地下安装的瓶式容器组充装易燃易爆介质时，应设置可靠的通风措施。管路的放散管应引至外面无明火场所，并应高出附近操作面4m以上。7.3 瓶式容器组充装氯气介质时，瓶式容器及安全附件、装卸附件、管路和管接头等零部件与氧气接触的表面应进行脱脂处理。7.4 充装氢气介质的瓶式容器组专项要求：a）瓶式容器与端塞、端塞与阀门的连接，应采用可靠的密封结构；b）瓶式容器及安全附件、装卸附件、管路、管接头、仪表等与氢气接触的表面，应无毛刺、锈蚀及其他可燃物等杂物，保持内壁光滑清洁；c）瓶式容器组宜卧式放置。7.5 裁荷设计时除应考虑内压载荷处，根据使用工况需要还应考虑下列载荷：a）容器自重，以及正常工作条件下或耐压试验状态下内装介质的重力载荷；b）交变载荷条件；c）支撑和固定装置的反作用力；d）运输或吊装时的作用力。7.6 许用应力7.6.1瓶式容器材料的安全系数n,和r应依据TSG21的规定。7.6.2材料许用应力。取下列数值中的最小值：o）-minR2m,R（RYo2）m）7. 6.3端塞、支撑装置和管路系统用材料的许用应力应按相关国家或行业标准的规定。7.7瓶式容器设计7.7.1 容器厚度7.7.1.1容器筒体设计厚度按式（1）计算：7.7.1.2端部设计厚度应不小于简体设计厚度。7.7.1.3腐蚀裕量C2应符合GB/T150.1或JB4732的相关规定。7.7.2弯曲应力的校核假设容器两端水平支撑，并在全长上均匀加载。载荷包括充满水后容器部分单位长度的重力和加压到容器的水压试验压力。容器水平放置，其底部金属由于弯曲而产生的最大拉应力的2倍加上相同底部金属在水压试验压力作用下纵向拉应力不应大于容器材料最小屈服强度的80%。7.7.2.1容器底部金属由于弯曲而产生的最大拉应力。应按式(2)式(4)计算：4二出(2)1 ”其中，/=0.04909(Z-f)7. 7.2.2容器底部金属在水压试验压力作用下纵向拉应力。2应按式(5)计算:7.7.3耐压试验压力瓶式容器耐压试验压力按式(6)计算，当采用液压试验时，Il=1.25,当采用气压试验时，n=l.ioPr=NP(6)7.7.4气密性试验气密性试验所用气体应依据TSG21的规定，气密性试验压力为瓶式容器的设计压力。7.7.5端部设计7.7.5.1瓶式容器端部的设计应保证有足够的强度。瓶式容器两端呈半球形或近似半球形，端部与圆简部位应圆滑过渡。7.7.5.2两端颈部的厚度应自螺纹根径计算，不得小于筒体最小设计壁厚，且保证在承受端塞的力矩和支撑附加力时不产生变形或损坏。7.7.6颈部内螺纹7.7.6.1颈部内螺纹采用普通螺纹时，普通螺纹尺寸及公差应符合GB/T196和GB/T197或相关标准的规定，内螺纹的平均剪切应力须在设计压力下按式(7)或式(8)进行强度校核，且有效螺纹数应不少于8扣。7.7.6.2颈部内螺纹采用锥螺纹时，普通螺纹尺寸及公差应符合GB/T8335或相关标准的规定，有效螺纹数不少于8扣。7.7.7颈部螺纹剪切应力强度校核7.7.7.1瓶式容器两端颈部内孔采用普通螺纹连接时，内孔螺纹剪切应力应按式(7)校核：0.25RApA(7)7.7.7.2瓶式容器两端颈部连接端塞采用普通螺纹连接时，端塞螺纹剪切应力应按式校核：O25<4P4(8)7.7.7.3瓶式容器两端颈部内螺纹的最小剪切应力面积Am按式(9)计算：4"4A.考ftioJdA三.(9)7.7.7.4端塞外螺纹最小剪切应力面积A3按式(10)计算：4A三三x2lln)(10)7.8 疲劳分析瓶式容器不满足JB4732规定的疲劳分析免除条件时，应按JB4732的要求进行疲劳分析设计。7.9 管路系统7.9.1管路系统设计参照GB/T20801.3的规定；当充装氧气介质时，管路系统设计应符合GB50030中第11章或GB/T16912的相关规定。7.9.2管道的设计压力应不低于瓶式容器的设计压力。7.9.3充装压缩天然气或其他易产生积液介质时，应设置排污阀、排污管。排污管形式宜为端塞上开孔、连接排污管伸至容器内的底部，排污管距容器底部内表面最低处的距离应保证污物排除顺畅干净。7.9.4管路系统阀门的公称压力应不低于管路系统的设计压力。7.9.5管道宜采用焊接连接；管道与设备、阀门之间以及不能采用焊接连接的管道之间，可采用法兰、螺纹、卡套连接。7. 9.6管路系统的安装和固定要牢固可靠。7.10安全附件及仪表7.10.1 超压泄放装置7.10.1.1瓶式容器组的超压泄放装置一般应选用安全阀，超压泄放装置应符合GBzT150.12011中附录B的规定。7.10.1.2瓶式容器组的超压泄放装置宜在集中排放管道上设置。7.10.1.3瓶式容器组的超压泄放量按GB/T150.12011中附录B的规定计算。7.10.1.4安全阀应符合GBZT12241和GB/T12243的规定。7.10.1.5安全阀应垂直安装，安全阀前应设置相应通径的截止阀，且在正常工作状态下保持截止阀为全开状态。7.10.1.6安全阀的整定压力不得大于瓶式容器的设计压力。7.10.2温度计7.10.2.1温度计的精度等级应不低于2.5级。7.10.2.2温度计的测量范围应不小于-50C100C。7.10.3压力表7.10. 3.1压力表的精度等级应不低于1.6级。压力表与管路之间宜安装根部截止阀，系统运行过程中应保持常开状态。7.11. 3.2压力表的量程应为工作压力的1.5倍3.0倍，宜为2倍工作压力。7.12. 撑装置7.12.1 瓶式容器与支撑装置之间不允许采用焊接连接型式，应设置必要的止转结构。7.12.2 设计支撑装置时应考虑瓶式容器可能产生的热胀冷缩作用。7.12.3 支撑装置应放置在牢靠的基础上，宜用地脚螺栓紧固。8制造、检验与验收8.1 一般要求瓶式容器组的制造除应符合本文件外，还应符合设计图样的要求。8.2 组批8.2.1瓶式容器的制造应按批组织生产，同一批数量不超过50只。8.2.2同一批瓶式容器带一个试验环，试验环的长度至少为600mm,采用单面淬火时两端封闭。试验环与该批瓶式容器须采用同一炉罐号材料、同一厚度及直径，具有相同的热处理状态，且随该批产品同炉热处理。8.3 材料的分割和标志移植8. 3.1制造受压元件的材料应有可追溯的标志。在制造过程中，如原标志被裁剪或材料分成几块时，制造单位应规定标志的表达方式，并在材料分割前完成标志的移植。9. 3.2材料分割可用冷切割或热切割方法。当采用热切割方法分割材料时，应清除表面熔渣和影响制造质量的表面层。8.4 瓶式容器制造、检验与验收8.4.1 钢管复验1 .4.1.1钢管内、外表面应光滑，不得有裂纹、折叠、分层和结疤等缺陷。8 .4.1.2对钢管按炉号进行化学成分复验，结果应符合表1的规定。8.4.1 .3对钢管的厚度、直线度和尺寸公差进行检验，结果应符合6.2.7的规定。8.4.2 旋压成形8.4.2.1 旋压前应进行旋压工艺评定。8.4. 2.2端部必须在加热的条件下，采用旋压工艺进行收成形，成形时应控制成形温度，不得采用焊接方法进行缺陷修补。1.1.1.1 2.3端部成形时，应保证瓶体端部的形状，且端部与筒体应圆滑过渡。8.4.2.4 端部成形后，应用专用样板检测瓶体两端部的外形，外形尺寸应与设计图样吻合。8.4.2.5 成形时应提高表面光洁度，对瓶式容器端部的成形内、外表面进行检查，不允许有褶皱、裂纹和沟痕的存在，对发现的缺陷可用机械加工的方法清除。8.4.3热处理1.1 .3.1瓶式容器应进行整体调质（淬火+回火）热处理，热处理应按评定合格的热处理工艺进行8.4 .3.2瓶式容器经热处理后力学性能应符合表4的规定，且满足设计图样或技术条件的要求。*4容器壳体热处理后的力学性能组别牌号抗拉强度RmMPa屈服强度R01.(Rpo.2)MPa屈强比断后伸次3个标准试样冲击吸收能量平均值”KV2J（10mm×10mm×55mm,-40*C）布氏硬度HB(103000)侧膨胀值1.EmmI30CrMo30CrMoE/4130X8008805200.862206022027520.53II34CrMo435CrMo/42CrMoE/4142930106027600.921647262330妾0.53“冲击试验每组取3个标准试样，允许1个试验的冲击吸收能量值低于规定值，但不得低于表中规定值的70%。1.1.1 4.3.3如瓶式容器力学性能测试的结果不能满足表4的规定，则试样所代表的这批瓶式容器允许重新热处理，重复淬火的次数不得多于2次；重匏热处理应带同制造工艺、同热处理工艺，且与本批容器采用同批次材料的试验环。8.4.4 工艺重新评定发生下列情况之一时，瓶式容器的旋压、热处理工艺需重新进行评定，评定结果应符合本文件的规定：a）材料改变；b）热旋压收口、热处理工艺改变；c）设计厚度改变超过30%;d）公称外径改变；e）端部结构形状改变。8.4.5 热处理后各项性能指标测定8.4.5.1 取样a）试样应从试验环上截取，必要时也可在瓶体上截取，取样时应采用锯切、线切割等方法，不得采用气割等热加工方式。取样部位见图3。b）在试验环或试验容器瓶体的中部纵向截取，拉伸试样不少于2块，冲击试样不少于3块，金相试验不少于2块。8.4.5.2 拉伸试验a）拉伸试样可选取GB/T228.1中的非比例试样，拉伸试验方法应按GB/T228.1的规定执行;b）拉伸试验的检测项目应包括抗拉强度、屈服强度、断后伸长率等；c）试验结果应符合表4的规定，并符合设计图样的规定。8.4.5. 3冲击试验a）采用单面淬火时，在简（瓶）体或试环近内表面T-1.方向；采用双面淬火时，在简（瓶）体或试环1/2壁厚处T-1.方向取样。试样为55mmxl0mm×IOmm标准V型试样，取样方向为环向，V型缺口的轴线方向应与筒体的径向方向一致。b）试样偏差和试验方法按GB/T229的规定执行。c）冲击试验完成后测量试样的侧向膨胀量。d）试验结果应符合表4的规定。1.1.1.4 金相检验a）金相试样应从试样环上截取，取样部位见图3,采用单面淬火时，在筒（瓶）体或试环近内表面取样；采用双面淬火时，在筒（瓶）体或试环1/2壁厚处取样。b）试样的制备、尺寸和检验方法应按GB/T13298的规定执行。0金相显微组织的评定按GB/T13320的规定执行，瓶体组织应为回火索氏体。d）晶粒度不低于GB/T63942017规定的7级。e）脱碳层深度按GB/T224的规定执行，瓶体内外壁脱碳层深度分别不应超过0.25mm和0.3mm.1.1.1.5 硬度检测a）瓶式容器热处理后应按GB/T231.1的规定逐只进行硬度测试；在热处理后瓶式容器的两端及中部至少选取3个不同截面，每个截面的距离不大于3m,每个截面上沿圆周测4个点，相邻两点相距90°。每个截面的硬度值应满足表4的规定，同一环向截面最高硬度值与最低硬度值的偏差不大于30HBW。b）应对试验环进行硬度检测。从试验环上切取3片试样（间隔120。），在每个试样的内壁各测3个点，其硬度值也应满足上述要求。c）端塞的硬度应低于壳体硬度。8.4.6 螺纹加工与检验8.4.6.1 6.1瓶式容器两端颈部内外螺纹、端塞的螺纹必须采用精密机械加工，以达到设计图样的技术要求。8.4.6.2 瓶式容器两端颈部内外螺纹应用标准螺纹环规、塞规进行检测。当采用普通螺纹时，精度等级应符合GB/T196的规定；当采用55°非密封管螺纹时，精度等级应符合GB/T7307的规定；当采用其他直管螺纹时，精度等级应符合相应直管螺纹标准的规定；当采用其他锥管螺纹时，精度等级应符合相应锥管螺纹标准的规定。8.4.6.3 瓶式容器两端颈部内外螺纹同轴度与端部密封面的垂直度应符合设计图样的规定。8.4.6.4 锥螺纹的有效螺纹数和普通螺纹的螺纹长度应符合设计要求。8.4.6.5 瓶式容器两端颈部内外螺纹应进行磁粉或渗透检测，按NB/T47013.42015或NB/T47013.52015的规定，I级为合格。8.4.6.6 端塞机械加工后，应对螺纹部分进行磁粉或渗透检测，磁粉检测及评定方法应按NB/T47013.42015的规定，I级为合格，渗透检测及评定方法应按NB/T47013.52015的规定，I级为合格。8.4.7 内、外表面处理8.4.7.1瓶式容器应逐只进行内、外部喷砂或抛丸处理，内、外表面不应有异物、油脂、液体、氧化皮等。瓶式容器内表面质量应不低于GB/T8923.12011中Sa2.5级的规定。盛装氢气的瓶
