NB-T11153-2023地热双工质发电站设计规范.docx

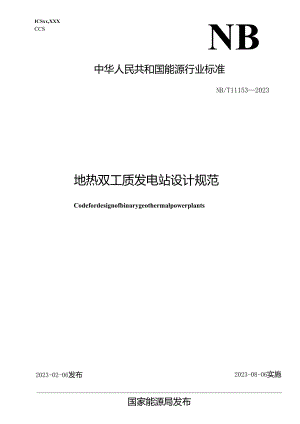

ICSxx,XXXCCSNB中华人民共和国能源行业标准NB/T111532023地热双工质发电站设计规范Codefordesignofbinarygeothermalpowerplants2023-02-06发布2023-08-06实施国家能源局发布目次前言V1总则12术语13基本规定24站址选择25电站布置35.1 总平面布置35.2 工艺设施的布置65.3 辅助房间的布置66热力系统及设备66.1 机组设备66.2 地热流体系统及设备86.3 机组中间循环系统及设备87辅助系统及设备97.1 工质储存和装卸系统97.2 有机朗肯循环不凝性气体排放系统97.3 仪表风系统97.4 地热流体防垢工艺及系统108热工自动化108.1 一般规定108.2 监测108.3 控制149回灌系统及设备1410站内管道1410.1 地热流体管道1410.2 工质管道1510.3 其他辅助管道1611电气设备及系统1612公用工程1612.1 建筑与结构1612.2 采暖通风1712.3 给排水1813消防1914环境保护与水土保持2014.1 大气污染物防治2014.2 噪声与振动防治2014.3 水土保持2015化验与检修2015.1 化验2015.2 检修21本规范用词说明22引用标准名录23条文说明25Contents1GeneralProvisions12 Terms23 GeneralRules44 SiteSelection55 PowerPlant1.ayout75.1 1.ayoutofBuildings,StructuresandSites75.2 1.ayoutofProcessFacilities95.3 1.ayoutofAuxiliaryRms106 ThermodynamicSystemandEquipment116.1 PowerUnitEquipment116.2 Geothermalfluidsystemandequipment136.3 IntermediateWaterSystemandEquipment147 AuxiliarySystemandEquipment157.1 CompressedAirSystem157.2 MediumStorageandHandlingSystem167.3 ChemicalFeedSystem168 ThermalProcessAutomation188.1 GeneralRules188.2 Monitoring188.3 Controlling219 InjectionSystemandEquipment2310 PipelineinTheStation2410.1 GeothermalFluidPipeline2410.2 WorkingSubstance/MediumPipeline2510.3 Otherauxiliarypipes2611 ElectricalEquipmentandSystem2612 Utility2712.1 ArchitectureandStructure2812.2 PowerSupplyandDistribution2812.3 HeatingandVentilation2912.4 WaterSupplyandDrainage3113 FireProtection3314 EnvironmentProtectionandConservationofWaterandSoil3514.1 PreventionandControlofAirPollutants3514.2 PreventionandControlofNoiseandVibration3514.3 ConservationofWaterandSoil3515 1.aboratoryTest,ExaminingandRepairing3615.1 ChemicalExamination/1.aboratoryTest3615.2 ExaminingandRepairing36DescriptionOftheTermsUsedinThisCode11.istOfStandardsandCodes1根据国家能源局综合司关于下达2019年能源领域行业标准制（修）订计划及英文版翻译出版计划的通知（国能综通科技（2019）58号）的要求，规范编制组经广泛调查研究，认真总结国内外地热双工质发电站设计、建设、管理方面的实践经验，参考国内相关标准，并在广泛征求意见的基础上，编制本规范。本规范共分15章，主要技术内容包括：总则、术语、基本规定、站址选择、电站布置、热力系统及设备、辅助系统及设备、热工自动化、回灌系统及设备、站内管道、电气设备及系统、公用工程、消防、环境保护与水土保持、化验与检修等。本规范由国家能源局负责管理，由中国石油化工集团有限公司提出，由能源行业地热能专业标准化技术委员会负责日常管理，由中国石油工程建设有限公司华北分公司负责具体技术内容的解释。本规范在执行过程中，如发现需要修改和补充之处，请将意见和建议反馈至中国石油工程建设有限公司华北分公司（地址：河北省沧州市任丘市建设路中路3号，邮编：062552）。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中国石油工程建设有限公司华北分公司参编单位：当雄县羊易地热电站有限公司北京华航盛世能源技术有限公司南京天加热能技术有限公司中核坤华能源发展有限公司中国石化集团新星石油有限责任公司主要起草人：刘亮德樊梦芳陈晓林陈情来张泽况国华李健王志刚赵丰年王善民陈宇郭慧军刘欣谢迎春杨；崇岳马春红杨畅李云刘雪梅郭建慈王春刚赵常英李付勇张京龙杜厚金蒋执俊刘发安李飞主要审查人：任德刚王剑波龚宇烈张加蓉周航兵张炳茂胡平放张同秀赵文成曾毅李宏武地热双工质发电站设计规范1总则1.0.1为促进地热资源的开发利用，指导和规范地热双工质发电站设计，做到安全可靠、技术先进、保护环境、经济合理，制定本规范。1.0.2本规范适用于新建、改建和扩建的采用有机朗肯循环的水热型地热发电工程设计。1.0.3地热双工质发电站设计除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1膨胀机expander利用工质膨胀降压向外输出机械功发电的机械。包括轴流式透平膨胀机、径向透平膨胀机、螺杆膨胀机等。2.0.2机组中间循环系统intermediatecyclesystemofpowerunit由换热器、循环水泵、补水定压等设施及管道组成，将中介水与地热流体换热，为双工质发电机组提供热量的系统。2.0.3回热度regeneratoreffectiveness在回热器中液态工质所吸收的热量，与气态工质降低到液态工质进口温度时所释放的理论热量之比。2.0.4冷端系统cold-endsystem冷却膨胀机排气，使膨胀机出口维持较低压力的系统。2. 0.5发电机组装置区power(generation)unitarea用于安装有机工质的蒸发器、预热器、膨胀机、回热器、冷凝器、发电机、润滑油站、工质泵、阀门及连接管道的区域。2.0.6工质储罐区workingfluidstoragetankarea布置工质储罐及工质装卸设施的区域。2.0.7常压闪蒸消声器atmosphericflashsilencer用于降低地热流体放空噪声的设备。2.0.8压缩式非冷凝性气体排出装置compressednon-condensinggasdischargedevice采用增压方式排出有机朗肯循环工质中非冷凝性气体的设备，以降低宜接排放造成的工质泄漏损失。3基本规定3. 0.1地热双工质发电站应根据当地电力系统规划进行设计，做到远近结合，以近期为主，并宜留有扩建余地；对扩建和改建地热双工质发电站的设计，应取得原有发电机组的原始资料，并应合理利用原有建筑物、构筑物、设备和管道，同时应与原有生产系统、设备和管道的布置、建筑物和构筑物形式相协调。3.0.2地热双工质发电站设计应取得地热井试井资料和地热流体化学分析资料，并应取得当地的气象、地质、水文和电力等有关基础资料。3. 0.3地热双工质发电站的建设规模及单机容量的确定应符合现行国家标准地热电站设计规范GB50791的规定。3.0.4地热双工质发电站的原则性热力系统应根据地热流体参数和组分特征，并结合当地气象条件，经技术、经济比较确定。3.0.5地热双工质发电站有机工质的选择，应符合下列规定：1热物性应有利于提高地热发电系统热效率；2类型宜为干工质或绝热工质；3毒性应为无毒或低毒；4在最低冷凝温度下的饱和蒸气压宜高于当地大气压；5热稳定性应满足最高运行温度要求；6环境友好性应符合国家现行有关环保的规定；7站址位于城市规划区内时，宜选用非可燃工质。3.0.6地热双工质发电站应采取防止有机工质泄漏的措施，工质年泄漏率不宜高于3%。3.0.7当地热双工质发电系统与闪蒸发电系统联合应用时，闪蒸发电系统的设计应符合现行国家标准地热电站设计规范GB50791的规定。3.0.8地热双工质发电站外地热管网的设计应符合现行行业标准地热管网设计规范NB/T10711的规定。3. 0.9地热双工质发电站循环冷却水系统应采用消雾节水型设施，并应符合现行国家标准地热电站设计规范GB50791的规定。3.0.10地热双工质发电站的电力系统设计，应符合现行国家标准地热电站设计规范GB50791及地热电站接入电力系统技术规定CB/T19962的有关规定。4站址选择4. 0.1地热双工质发电站的站址应根据地热田开发规划，结合电力并网、交通运输、地形、地质、地震、水文、气象、环境保护等因素进行选择。4.0.2地热双工质发电站位置的选择应符合下列规定：1宜靠近地热生产井或井群；2宜有利于电力系统接入；3应满足地热流体集输要求；4宜布置在地势开阔、不易积存有害气体的地带；5扩建端宜留有扩建余地；6应有利于减少有害气体、噪声对居住区、村镇、公共福利设施的影响，电站宜位于全年最小频率风向的上风侧。4.0.3当采用可燃工质时，地热双工质发电站与周边居住区、工厂、交通线等设施的防火间距，不应小于表4.0.3的规定。表4.0.3采用可燃工质的地热双工质发电站与周边设施的防火间距m相邻设施防火间距（m）发电机组装置区（最外侧设备外缘或建筑物的最外轴线）工质罐区5量外壁）液化烧类可燃工质甲、乙类液体可燃工质居住区、村镇、公共福利设施100300100相邻工厂一般工厂5012070（围墙或用地边界线）石化企业及油库409060变配电站（围墙）408050公路（路边）高速公路、一级公路303530其他公路202520铁路（中心线）国家铁路线355545工业企业铁路线304535架空电力线（中心线）33OkV以下1.5倍塔杆高度1.5倍塔杆高度且不小于40m1.5倍塔杆高度33OkV及以上100mI、H级国家架空通信线路（中心线）405040埋地输油气管道（管道中心）303030爆炸作业场地场地围墙300300300注1:液化烧、可燃液体的火灾危险性分类见现行国家标准石油化工企业设计防火标准GB50160o注2:括号内指防火间距起止点。注3:地面敷设的输油（输气）管道的防火间距，可按埋地输油（输气）管道的规定增加50%。4.0.4当地热双工质发电站站址地势高于周边居住区、村镇、公共福利设施时，应设置安全防护设施。4. 0.5地热双工质发电站的站址选择除应符合本规范的规定外，尚应符合现行国家标准建筑设计防火规范GB50016和小型火力发电厂设计规范GB50049的有关规定。5电站布置5.1总平面布置5. 1.1电站各建（构）筑物与场地的平面布置和空间组合，应紧凑合理、功能分区明确，并结合地形、风向等条件，经技术经济比选后确定。5. 1.2电站的总体布置宜有明确的固定端和扩建端，建（构）筑物宜布置在固定端一侧。5. 1.3采用非可燃工质的地热双工质发电站，其各系统设备设施、建（构）筑物之间的间距，不应小于表5.1.3的规定，并应满足安装、运行和检修的要求。表5.1.3非可燃工质电站各系统设备设施、建（构）筑物之间的最小间距m建筑物构筑物名称丙、丁、戊类建筑耐火等级发电机组屋外配主变压器或屋外厂用变机械通风湿式冷却塔厂内道路（路围一、二级三级装置区电装置压器（油重小于IOt/台）边）墙丙、丁、戊类建筑耐火等级一、二级1012101012无出口时为三级121412121515-301.5,有出口无引道时为3,有引道时为65发电机组装置区1012-1535屋外配电装置10121.5主变压器或屋外厂用变压器（油油小于于t/台）121540-60-机械通风湿式冷却塔15-30215°40-601515厂内道路无出口时为1.5,有出口无引道时为3,有引道时为631.5151围墙55151a机械通风冷却塔与控制室等重要建筑物采用30m,与给水泵房、消防泵房等水工建筑为15m,其余建筑物均为20m,且不小于2倍塔的进风口高度。b机械通风冷却塔是为冷却发电机组中有机工质设置的，当发电机组的电气、仪表的防护等级达到IP65时，可无间距要求。“在非严寒地区或全年主导风向下风侧采用40m,严寒地区或全年主导风向上风侧采用60m。5.1.4 采用可燃工质的地热双工质发电站，其各系统设备设施、建（构）筑物之间的间距，不应小于表5.1.4的规定，并应满足安装、运行和检修的要求。表5.1.4可燃工质电站各系统设备设施、建（构）筑物之间的最小间距建筑物、构筑物名称站内重要设施辅助生产设施工质储罐发电机组装置区屋外配电装置主变压器或屋外厂用变压器（油重小于IOt/台）机械通风湿式冷却塔厂内道路（路边）围墙液化垃(100m3v500m,)液化燃(V100m3)可燃液体(VW500m3)主要次要站内重要设施1070553540101215302无出口时为1.5,有出口无引道时为3,有引道时为65辅助生产设施10一60453035101215-205表5.1.4可燃工质电站各系统设备设施、建（构）筑物之间的最小间距（In）（续）建筑物、构筑物名称站内重要设施辅助生产设施工质储罐发电机组装置区屋外配电装置主变压器或屋外厂用变压器（油重小于IOt/台）机械通风湿式冷却塔厂内道路（路边）围墙液化垃(100m3v500m3)液化垃(V100m3)可燃液体(VW500m5)主要次要工质罐区液化烧(100m3v500rnj)7060504015151030液化垃(V100m3)554540可燃液体(V500mj)35302525发电机组装置区4035504025-1515325屋外配电装置10101.5一主变压器或屋外厂用变压器（油重小于IOt/台）121240154060°-机械通风湿式冷却塔15'3015'20151540-601515厂内主要无出口时为15道路（路边）次要1.5,有出口无引道时为3,有引道时为61031.5151围墙55302525151a机械通风湿式冷却塔与控制室等重要建筑物采用30m,与消防泵房等水工建筑的重要设施为15m,且不小于2倍塔的进风口高度。b机械通风湿式冷却塔与给水泵房等水工建筑为15m,其余建筑物均为20m,且不小于2倍塔的进风口高度。c在非严寒地区或全年主导风向下风侧采用40m,严寒地区或全年主导风向上风侧采用60m。5.1.5 地热双工质发电站的构筑物基础顶面标高应至少高出周圉地坪0.15m。5. 1.6发电机组装置区、工质储罐区、装卸区应与辅助生产区、办公区分开布置。其中可燃工质地热双工质发电站的辅助生产区和办公区必须单独成区且用2m高不燃烧实体围墙与发电机组装置区、工质储罐区、装卸区分开。5.1.7 地热双工质发电站周边应设置不低于2.2m高的实体围墙。5.1.8 当地热双工质发电站采用阶梯式竖向设计时，阶梯间应有防止泄漏可燃工质液体漫流的措施。5.1.9 可燃工质地热双工质发电站的生产区应设置环形消防车道；当储罐总容积小于300m3时，可设置尽头式消防车道和回车场，且回车场面积不应小于12mxl2m°消防车道宽度不应小于4m,消防车道净空高度不应小于5m。消防道路转弯半径不应小于9m,纵向坡度不宜小于5.1.10站内绿化应符合下列规定：(1)生产区不应种植含油脂较多的树木，宜选择含水分较多的树木；(2)工质储罐区内不应绿化：(3)站内绿化不应妨碍消防操作。5. 2工艺设施的布置5.1.1 电站工艺设施的布置应确保设备安装、操作运行、维护检修的安全和方便，并应使各种管线流程短捷、结构简单，使场地和建筑物内的空间使用合理、紧凑。5.1.2 采用可燃工质的双工质发电系统设备应采用露天或半露天布置。5.1.3 工质储罐区和发电机组装置区应布置在人员集中场所的全年最小频率风的上风侧。5.1.4 冷却塔、直接空冷冷凝器宜垂直于最大频率风向布置。5.1.5 机械通风湿式冷却塔、蒸汽放喷装置宜布置在室外装置和主要建筑物的全年最小频率风向的上风恻。机械通风湿式冷却塔宜布置在发电机组装置区或主厂房全年主导风向的下风侧。5.1.6 地热双工质发电站内所有高位布置的辅助设施及监测、控制装置和管道阀门等需要操作和维修的场所，应设置方便操作的安全平台和扶梯.阀门可设置传动装置引至地面进行操作。5.1.7 地热双工质发电站内操作地点和通道的净空高度不应小于2m,并应符合起吊设备操作高度的要求。5.1.8 布置在室内的发电机组，应设置将发电机组配套油箱存储的油品排放到室外的事故油罐(池)的排放管。排放管上的阀门应装设在安全和便于操作的地点。5.1.9 可燃工质钢瓶应存放于专用房间内。5.3辅助房间的布置5. 3.1地热双工质发电站控制室应符合下列要求：1应至少设置1个直通室外的出入口，设置的门应向室外开启；2宜采用隔声门窗；3宜布置在采光较好、噪声和振动影响较小的位置。5.3.2 地热双工质发电站应设置变配电室、空压机房、应急发电机房、UPS间、检修车间、加药化验室等生产辅助房间；宜设置休息室或值班室、卫生间等生活间。5.3.3 化验室应布置在采光较好、噪声和振动影响较小处，并宜取样方便。6热力系统及设备6.1 机组设备6 .1.1地热双工质发电机组的台数选择应结合电站建设规模、成熟机型的单机容量，并综合考虑输出电力负荷的波动、占地面积等因素确定。7 .1.2地热双工质发电机组的参数应符合下列规定：1应按年运行期内的平均气象条件确定，并应校核月最高平均气象参数、月最低平均气象参数的性能；2应根据地热流体焰值、温度，冷却条件，并结合工质和设备特性确定；3发电机额定功率宜为装机容量的1.l倍1.2倍，且应满足月最低平均气象参数下的膨胀机出力。6.1.3地热双工质发电机组的选型应符合下列规定：1宜综合考虑可靠性、效率、成本、泄漏率，经技术经济比选确定；2应选用高效、低噪声、低振动、低维护率的设备：3可选择轴流透平、径向透平和螺杆式膨张机；4多台机组时，宜选择容量和型式相同的膨胀机。6.1.4 膨胀机润滑油及密封油系统的设置应符合下列规定：1应设置润滑油、密封油供应系统和废油排放系统；2应能保证膨胀机、发电机所需的流量、压力、温度要求；3应具有保证机组安全停运的措施；4润滑油系统应设置备用油泵；5室外安装的发电机组应设置油箱加热器。6.1.5 发电机的选择应符合下列规定：1发电机和膨胀机的容量选择应相互协调；2在腐蚀性气体环境中工作的发电机不宜采用开启式空气冷却；3在腐蚀性气体环境中工作的开启式膨胀机组的发电机应设置正压过滤送风装置；4露天安装的发电机应满足环境条件要求；5同步发电机及其励磁系统的选型和技术要求应分别符合现行国家标准隐极同步发电机技术要求GB/T7064.同步电机励磁系统GB/T7409及中小型同步电机励磁系统基本技术要求GB10585的有关规定。6.1.6 蒸发器和预热器的选择及布置应符合下列规定：1蒸发器的设计热负荷应为机组额定工况下计算负荷的1.15倍1.25倍。2地热流体流经蒸发器和预热器时，宜走管程，且管箱应采用可开启结构：3蒸发器的夹点温差不宜大于IoC;4蒸发器和预热器材料应按照介质参数和腐蚀、结垢特性选取；5以地热蒸汽为热源的蒸发器管程应采取不凝气体排放措施；6蒸发器的工质蒸气出口应采取消除携带液滴的措施；7预热器工质进出口应采用低进高出布置，预热器不宜高于蒸发器。6.1.7当蒸发器凝结水需要加压时，应设置凝结水泵，凝结水泵的选择应符合下列规定：1凝结水泵类型应根据凝结水的水质、流量、扬程等参数确定：2凝结水泵宜与蒸发器采用单元制配置，可不设备用：3凝结水泵的耐温应不低于蒸发器出口处凝结水可能出现的最高温度：4凝结水泵的流量不应小于蒸发器凝结水最大排水流量；5凝结水泵扬程应满足预热器进口压力需求。6.1.8当设置回热器时，回热器的选择和布置应符合下列规定：1回热器的回热度不宜低于0.3;2回热器宜采用全焊接式换热器，气相工质应走壳程。6.1.9地热双工质发电系统可采用直接空冷冷凝器或水冷冷凝器，当有以下情况之一时宜采用直接空冷冷凝器：1干旱指数大于3.0的水资源匮乏地区；2对开式冷却塔飘雾景观影响敏感的地区；3冬季易发生开式冷却塔冰冻问题的地区。6.1.10直接空冷冷凝器的配置和选型应符合下列规定：1设计冷却负荷应为机组额定工况下计算负荷的1.1倍12倍：2 空气温升不宜大于o°c,接近温差不宜小于i(rc；3 管束安装高度、坡度应能保证管束内工质全部排出，排凝坡度不宜小于1:100;4 工质过冷度不宜高于1'C;5宜采用引风式空冷器，风机数量应满足负荷调节和检修要求；其技术性能应符合现行行业标准空冷式热交换器NB/T47007的规定。6.1.11水冷冷凝器的配置和选型应符合下列规定：1设计冷却负荷应为机组额定工况下计算负荷的1.1倍1.2倍；2端差不宜大于5;3技术性能应符合现行国家标准热交换器GB/T151的规定。6.1.12工质泵的配置和选型应符合下列规定：1工质泵密封方式和密封材料应与有机工质相匹配；2工质泵应采用变频调节；3工质泵的台数应满足负荷调节要求，可不设备用；4工质泵的安装布置应满足必须汽蚀余量的要求。6.2 地热流体系统及设备6.2.1 2.1地热流体系统应采用闭式系统，地热尾水应科学PI灌。6.2.2 地热流体的进、出站阀组的设置应符合下列规定：1地热流体进、出站管道均应设置阀门，阀门应为双向密封阀门；2当两条以上单井管线在站内汇集时，宜设置地热流体汇集设施及阀门。6.2.3 发电机组的地热水进口管道应装设过滤器，过滤器滤网的设置宜符合下列规定：1过滤器台数不宜少于2台；2滤网网孔直径不宜大于5mm。6.2.4 发电机组的地热水进口管道和出口管道之间应设置装设调节阀的旁路，调节阀应为自动调节。6.2.5 发电机组的地热流体进口、出口管道高点应设置不凝气体排放口，并应引至安全位置。6.2.6 当地热流体的水质不能满足直接进入机组蒸发器的要求时，应设置机组中间循环系统。6.2.7 地热流体的预处理的设计应符合现行行业标准地热管网设计规范NB/T10711的有关规定。6.3 机组中间循环系统及设备6 .3.1机组中间循环系统应采用闭式循环。7 .3.2换热器的配置应符合下列规定：1换热器台数不宜少于2台，可不设备用；2换热器的设计换热负荷应按机组计算负荷的1.15倍1.25倍确定。6.3.3当采用板式换热器时，地热水侧宜设置反冲洗措施。6.3.4换热器地热水进口管道和出口管道之间应设置装设调节阀的旁路，调节阀宜为自动调节。1.3.5 循环泵宜设置在换热器进口侧，其配置应符合下列规定：1循环泵的台数不应少于2台；2循环泵的总额定流量不应小于机组在额定功率下的中介水循环水量的1.1倍；3循环泵的扬程不应小于换热器、蒸发器、预热器、中间循环管路的阻力损失之和。1.3.6 换热器地热水进口处应装设过滤器，滤网网孔直径不宜大于Imm。1.3.7 机组中间循环系统应设置补水定压装置，补水定压点宜设置在循环泵的进口侧。6 .3.8机组中间循环系统的补水水质硬度不应高于0.6mmol1.,当超过时应设置补水软化处理设施。7辅助系统及设备6.1 工质储存和袋卸系统6.1.1 地热双工质发电站宜设置工质储罐，工质储罐应为地上钢制压力储罐。6.1.2 工质储罐数量不宜少于2个，单罐容积不应大于200m3,工质储罐的总容积不宜小于机组泄漏补充量和系统最大隔离空间内工质体积之和，且可燃工质储罐总容积不应大于50Om3。6.1.3 工质储罐区的设计应符合下列规定：1可燃工质储罐之间的防火距离应根据火灾危险性分类和储罐型式确定，并应符合现行国家标准石油化工企业设计防火标准GB50160的有关规定：2可燃工质储罐应设置防火堤（墙），防火堤的设计应符合现行国家标准石油化工企业设计防火标准GB50160的有关规定；3非可燃工质储罐应设置防护墙。防护墙内的有效容积不应小于罐组内一个最大储罐的容积；4非可燃工质储罐的间距应满足维护、操作所需要的空间。7 .1.4可燃工质钢瓶总容积不应大于4r113,可燃工质钢瓶存储间的设计应符合现行国家标准液化石油气供应工程设计规范GB51142的有关规定。8 .1.5地热双工质发电站应设置工质装卸系统实现工质注入和回收功能，下列情况下宜设置固定式工质装卸系统：1采用可燃或低毒工质；2工质价格较高；3工质在当地环境温度下饱和蒸气压高于大气压。9 .1.6工质装卸系统的设计应符合下列规定：1宜设置工质装卸泵，装卸泵应布置在防火堤或防护墙外；2工质注入和回收点宜选择在系统的低点。7.2 有机朗肯循环不凝性气体排放系统7 .2.1发电机组宜设置有机朗肯循环不凝性气体排放系统。8 .2.2有机朗肯循环不凝性气体排放系统的设计应符合下列要求：1不凝气排出口宜设置在冷凝器高点；2宜采用压缩式非冷凝性气体排出装置。7.3 仪表风系统7.3.1仪表风系统气源宜采用压缩空气。7.3.2压缩空气气源吸入口宜位于相对于地热不凝气体排放点全年最小频率风向的下风侧，并应避免吸入易燃、易爆、有毒及腐蚀性气体。7.3.3空气压缩机宜选用风冷式空气压缩机。当用于多风沙地区时，空气压缩机应有较好的防尘保护措施。7.3.4压缩空气站和压缩空气管道的设计应符合现行国家标准压缩空气站设计规范GB50029的规定。7.3.5压缩空气气源应符合现行国家标准工业自动化仪表气源压力范围和质量GB/T4830的规定。7.3.6仪表风系统的设计应符合现行行业标准仪表供气设计规定HG/T20510的规定。7.4地热流体防垢工艺及系统7.4.1 当地热流体具有结垢倾向时，应采取控制地热水温降和压降的工艺防垢措施。当工艺防垢措施不能满足要求时，可采取化学防垢措施。7.4.2 工艺防垢措施宜符合下列规定：1地热双工质发电站的尾水温度不宜低于硅垢的生成温度；2地热流体泄放阀门宜设置在泄放管线的末端：3采用机械排采的地热井可采取提高地热水系统压力的措施。7.4.3 化学防垢措施应符合下列规定：1地热流体防垢药剂类型和药剂投加量应经药剂筛选实验确定：2地热流体防垢药剂耐温性能应满足地热流体温度要求；3地热水阻垢剂应为环境友好型分散聚合物；4加药系统的药剂储存量不宜少于电站7天的药剂需求量。7.4.4化学防垢加药点的位置应符合下列规定：1 当在井筒内加药时，加药点的位置应在井筒内地热水闪蒸点以下；2当在地面系统加药时，加药点应设置在换热器地热流体进口管道侧。7. 4.5化学防垢加药设施应符合下列规定：1宜设置全自动地热水加药装置：2加药泵宜选用隔膜泵，并应设置备用泵。8热工自动化8.1 一般规定8. 1.1地热管网宜与地热双工质发电站共用一套监测与控制系统。8.1.2地热双工质发电站的控制系统宜采用分散控制系统（DCS）或可编程逻辑控制器（P1.。，装机容量大于6MW的电站控制系统宜冗余设置。8.1.3地热双工质发电站仪表与控制系统应选择技术先进、质量可靠的设备和元件。关键监测点宜采用3选2,或2选1的冗余设计。8.1.4地热双工质发电站的电气系统及电力网络控制宜独立设置，其监测和控制方式宜与热工仪表和控制协调一致。8.1.5腐蚀性气体环境的地热双工质发电站应根据工作环境腐蚀强度确定控制系统和电子部件的腐蚀防护类型。8.1.6地热双工质发电站发电机组装置区、工质储罐区、升压站和操作阀组区宜安装工业电视监控系统。8.1.7设立远程物联网平台的电站，应配备专用的工业级防火墙。8.2监测8.2.1装机容量大于6MW的地热双工质发电站装设的监测参数仪表应符合表8.2.1的规定。表8.2.1地热双工质发电站装设监测参数仪表监测项目监测仪表指示积算记录地热流体流量蒸发器地热流体侧进、出口温度蒸发器地热流体侧进口压力蒸发器地热流体侧进出口压差一预热器地热流体侧出口温度一预热器地热流体侧进出口压差-蒸发器凝结水液位凝结水泵出口压力双工质发电机组预热器工质侧进、出口温度一蒸发器蒸发温度、压力-蒸发器工质侧液位蒸发器地热流体侧不凝气体排放温度-膨胀机进口压力一膨胀机出口温度、压力冷凝器工质侧出口温度-7水冷冷凝器循环冷却水进、出口温度-冷凝器热井液位-工质泵进、出口压力发电机组转速V发电机组轴振动-发电机组轴温发电机绕组温度发电机冷却风温发电机冷却水温一润滑油及密封油压力润滑油箱液位-工质泵运行状态-凝结水泵运行状态N润滑油泵运行状态-密封油泵运行状态机组中间循环系统地热流体流量换热器地热流体进、出口温度一换热器地热流体进口压力一换热器地热流体进、出口压差一表8.2.1地热双工质发电站装设监测参数仪表（续）监测项目监测仪表指示积算记录机组中间循环系统过滤器进、出口压差-换热器中介水进、出口温度循环泵运行状态-回程系统回灌泵进、出口汇管压力一7回灌泵进口汇管温度-回灌过滤器进、出口压差7回灌泵运行状态7仪表风系统仪表风压力空气压缩机运行状态一循环冷却水系统循环冷却水泵出口压力一7循环冷却水泵运行状态冷却塔水池液位-环境参数大气压力大气温度相对湿度8.2.2装机容量大于6MW的地热双工质发电站的报警信号应符合表8.2.2的规定。表8.2.2地热双工质发电站装设报警信号表报警项目名称报警信号设备故障停运参数过高参数过低蒸发器地热流体进、出口压差预热器地热流体进、出口压差一蒸发器工质液位-蒸发器蒸发压力V膨胀机排气温度膨胀机排气压力一膨胀机进气压力膨胀机转速膨胀机轴振动一发电机轴振动-发电机三相绕组温度发电机冷却水泄漏液位发电机冷却风温度-V发电机差动保护V冷凝器热井液位V表8.2.2地热双工质发电站装设报警信号表(续)报警项目名称报警信号设备故障停运参数过高参数过低工质泵进口压力V工质泵出口压力工质泵电机绕组温度工质泵凝结水泵润滑油箱液位一
