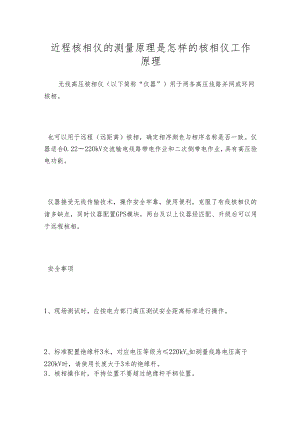

近程核相仪的测量原理是怎样的核相仪工作原理无线高压核相仪（以下简称“仪器”）用于两条高压线路并网或环网核相。也可以用于远程（远距离）核相，确定相序颜色与相序名称是否一致。仪器适合0.2222OkV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。仪器接受无线传输技术，操作安全牢靠，使用便利，克服了有线核相仪的诸多缺点，同时仪器配置GPS模块，两台及以上仪器经匹配、升级后可以用于远程核相。安全事项1、现场测试时，应按电力部门高压测试安全距离标准进行操作。2、标准配置绝缘杆3米，对应电压等级为220kVo如测量线路电压高于22OkV时，请使用长度大于3米的绝缘杆。3、核相操作时，手持位置不要超过绝缘杆手柄位置。近程核相仪测量原理四、技术参数1、相位差精准度：误差W5。2、频率精准度：土0.1HZ。3、可跨电压测量范围为0.22KV220kV04、发射器和接收主机的*大传输视距约100米。5、远程核相时两个GPS主机的距离为0.3公里800公里。6、真人语音提示测量结果和操作步骤。7、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果，显示GPS卫星颗数，GPS授时状态和时间等信息。8、连续1小时无操作自动关机。9、发射器和接收主机均内置可充电锂电池，配置5V充电器。10、主机内置18650锂电池，电池容量为2500mAHo发射器内置14430锂电池，电池容量为450InAH。11、高压测量时泄漏电流无线高压核相仪的原理与使用注意事项如何？核相，也就是在实际电力的运行中，对相位差的测量。新建、改建、扩建后的变电所和输电线路，以及在线路检修完毕、向用户送电前，都必需进行三相电路核相试验，以确保输电线路相序与用户三相负载所需求的相序一致。核相是针对二路电源而言的。二路电源需要向同一个用电设备供电时，在投入时，要在并列点进行核相。若二路电源需要并列倒电时，若不核相，由于安装接线错误，可能显现相序（相位）不一致，引起短路事故，影响正常供电。若二路电源需要停电倒电时，若不核相，可能由于相序不一致，引起三相设备的非正常运行，如电机的反转。因此，在第二路电源投入时，确定要与第一路电源进行核相。为了正确的并列，不但要一次相序和相位正确，还要求二次相位和相序正确，否则也会发生非同期并列。核相的方法对0.4KV系统，一般用万用表进行核相；对335KV中性点非接地系统，一般用专用高压定相杆进行核相；对IlOKV及以上中性点直接接地系统，一般用PT进行核相；电力变压器在下列情况下应进行核相1）新装或大修后投入，或易地安装;2）变动过内、外接线或接线组别;3）电缆线路或电缆接线变动，或架空线走向发生变化。对于新投产的线路或更改后的线路，必需进行相位、相序核对，与并列有关的二次回路检修时改动过，也须核对相位、相序。若相位或相序不同的交流电源并列或合环，将产生很大的电流，巨大的电流会造成发电机或电气设备的损坏，因此需要核相。为了正确的并列，不但要一次相序和相位正确，还要求二次相位和相序正确，否则也会发生非同期并列。高压核相仪原理高压无线核相仪由两个在电气上互不相连的发射器和接收器构成，两个装置上均装有电极，电极可与被测导线相连（或接触），一只红色的发射器其电极的形状为钩形以便挂到导线上，另外一只黄色的为接收器，其电极的形状为Y形便于接触导线。这些电极均作为发射与接收信号的天线之用，发射器与接收器的端部均应与配套的绝缘操作杆相接。发送装置正常工作后将采集的具有相位关系的电网电压信号进行处理后进行调制，然后向接收装置进行发射，接收装置将接收到的具有相位特性的电网电压信号解调后与接收装置本身采集到的具有相位关系的电网电压信号进行实时比较，即可测出其相位差值。PD-I型高压相位检测器在电力线路核相时认为相位差值小于10°为同相，相位差值大于30。为异相。高压无线核相仪注意事项1、现场操作必需遵守电力安全工具预试规程工作要求2、使用前必需对仪器自检，发射器、接收器电池充分，否则影响发射及接收灵敏度。3、使用过程中不能大于有效接收器距离，发射器尽量置于开阔处。使用过程中避开同时使用无线电发射装置（对讲机等），以免干扰接收器无法判别。核定相位是电力系统一项常常性、繁重、不安全而又不可少的工作。BYHX系列高压核相器接受金属膜电阻降压原理，通过察看仪表指针判定线路的同、异相，并有验电、查找接地故障等功能。
