建工集团标准施工组织设计1.doc

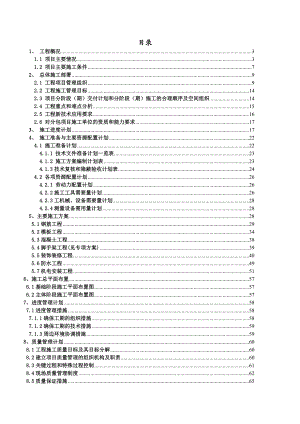

目录1、 工程概况31.1 项目主要情况31.2 项目主要施工条件72、 总体施工部署92.1 工程项目管理组织92.2 工程施工管理目标142.3 项目分阶段（期）交付计划和分阶段（期）施工的合理顺序及空间组织142.4 工程重点和难点分析152.5 工程新技术应用要求162.6 对分包项目施工单位的资质和能力要求173、 施工进度计划174、 施工准备与主要资源配置计划224.1 施工准备计划224.1.1 技术文件准备计划一览表234.1.2 施工方案编制计划表234.1.3技术复核和隐蔽验收计划表244.2 各项资源配置计划264.2.1 劳动力配置计划264.2.2施工工具需要量计划264.2.3工机械、设备需要量计划284.2.4测量设备需用量计划285、主要施工方案285.1钢筋工程295.2模板工程345.3混凝土工程385.4脚手架工程(见专项方案)395.5装饰装修工程405.6防水工程495.7机电安装工程516、施工总平面布置576.1基础阶段施工平面布置图576.2主体阶段施工平面布置图577、进度管理计划587.1进度管理措施587.1.1确保工期的组织措施587.1.2确保工期的技术措施597.1.3周边环境协调措施598、质量管理计划608.1工程施工质量目标及其目标分解608.2建立项目质量管理的组织机构及职责608.3关键过程和特殊过程控制618.4现场质量管理制度628.5质量保证措施659、安全管理计划689.1明确职业健康安全管理目标689.2建立安全组织机构及安全职责、权限689.3职业健康安全资源配置计划689.4专项施工安全方案编制计划699.5施工现场安全生产管理制度699.6安全保证措施6910、环境管理计划7210.1环境管理目标7210.2环境管理组织机构及管理职责、权限7210.3环境管理规章制度7210.4施工环境保证措施7311、成本管理计划7411.1施工成本目标及其目标分解7411.2成本管理机构及管理职责、权限7411.3施工成本控制措施7511.4风险控制措施75本施工组织设计的编制依据有：1、国家颁布的现行建筑设计、施工规范、规程、验收标准及相关的技术文件;2、本工程工程各专业设计施工图和相关图集、文件;3、建筑安装工程质量检验标准及规范4、本工程拟采用的主要规范、规程、标准列表如下：规范名称编号国家标准规范1地基基础工程施工质量验收规范GB50202-20022砌体工程施工质量验收规范GB50203-20113混凝土结构工程施工质量验收规范GB50204-20114屋面工程质量验收规范GB50207-20125建筑地面工程施工质量验收规范GB50209-20106建筑装饰装修工程质量验收规范GB50210-20017建筑给排水及采暖工程施工质量验收规范GB50242-20028建筑电气工程施工质量验收规范GB50303-20029建筑工程施工质量验收统一标准GB50300-201310建筑施工组织设计规范GB50502-200911工程测量规范GB50026-2007建筑行业标准建筑机械使用安全技术规程JGJ33-2012施工现场临时用电安全技术规范 JGJ46-2005建筑施工安全检查标准 JGJ59-2011建筑施工高处作业安全技术规范JGJ80-911、 工程概况 1.1 项目主要情况建设单位：某某县公安局设计单位：某某建筑设计研究院地勘单位：某某鼎盛岩土工程有限公司监理单位：某某市建星项目管理顾问有限公司施工单位：某某建工集团第四建筑工程有限责任公司本工程为毕节市某某县看守所工程，该拟建工程位于毕节市某某县西草海镇鸭子塘村。该工程是框架结构和砖混结构的群体建筑，建筑规模为：建筑总面积为39900m2，其中办公楼面积为11841.1（五层，高度19.5m）、在押人员配套用房面积为5159.5（四层，高度16.5m）、生活用房面积为954.1（一层，高度6.15m）、A监区面积为9560（一层，高度5.8m）、B 监区面积为9560（一层，高度5.8m）、武警营房面积为1889.2（三层，高度11.25m）、武警训练馆面积为772.8（三层，高度14.55m）、门卫值班室面积为163.8（一层，高度5m）。基础形式：人工挖孔、独立柱基和条形基础。结构形式：A、B监区为砖混结构，其余的为框架。该工程楼板全部采用现浇板。其各部位混凝土强度等级为：1、办公楼：孔桩填芯C 30；垫层：C15；过梁、圈梁、构造柱：C30；一层、二层墙柱：C35，三层以上墙柱为C30，所以梁板为C30。 2、在押人员配套用房：孔桩填芯C 30；垫层：C15；过梁、圈梁、构造柱：C30；所有柱为C30，所有梁板为C30。3、A监区和B监区基础为C25毛石砼条基，垫层为C15，所有砼构件为C25，墙体为MU15水泥标砖，砌筑砂浆为M7.5水泥砂浆。4、 武警营房和武警训练用房：基础为独立柱基C30;所有砼构件为C30。该工程抗震裂度为七度，建筑物耐火等级为一级，相应各类主要构件的耐火极限，所要求的最小构件尺寸及保护层最小厚度应符合高层民用建筑设计防火规范GB5004595（2005年修订版）的要求。建筑节能采用外墙外保温做法，采用30mm厚中空微珠无机保温砂浆外保温。各室内地坪标高以下0.050m处墙身做防潮层。防潮层采用丙烯酸类防水涂料，无布四涂的做法。屋面为有组织排水，女儿墙泛水做法、女儿墙压顶做法及女儿墙外落水做法采用标准图集。该工程除土建外还包括水、电、暖的施工。一、管道冲洗：给水系统在运行前必须用水冲洗，要求以系统最大设计流量或设计不小于1.5m/s的流速进行，直到出水口的水色和透明度与进水目测一致为合格。管道试压：给水管水压试验，按工作压力的1.5倍，但不小于0.6MPa和不超过1.0MPa，10分钟内压力降不大于0.05MPa，不渗不漏为合格，排水系统做闭水试验，以一层楼为准，24小时不渗不漏为合格。二、根据计算确定临时用电的总用电量有功计算c=k·c无功计算Qc = k·Qc视在计算Sc =（c2Qc2）2式中：计算有功用电量KW总电量，单位：KW K全部施工用电设备同时使用系数，取0.9 c各组用电设备有功功率 Qc计算无功功率，总无功功率，单位：乏 ver Sc总容量，单位：KVA k1搅拌机组，取0.7，查表取用k2塔吊机组，取0.7，查表取用JC1塔吊反复短时工作制，取0.4，查表取用k3电焊机组，取0.45,查表取用JC2电焊机组，取0.25，查表取用k4照明，取0.35,查表取用k5小型机具，取0.7，查表取用搅拌机组k1=0.7 cos=0.65 tg=1.08c1=k1·e1=0.7×34.5=35.2kwQC1=c1·tg=35.2×1.08=36.28乏 kver塔吊机组k2=0.7·cos=0.65·tg=1.17 TC=0.4 c2=2×124×0.4×10-2×0.7=109.36kw QC2=c2·tg=109.36×1.17=127.45乏电焊机组k3=0.45·cos=0.6 tg=1.33 Tc=25%由于电焊机是单项负载4台，则按5台计算 c3=5×e3×k3×TC-2=5×11×0.45×0.25×10-2=11kw QC3=c3·tg=11×1.33=14.63乏 kvar照明计算：k4=0.35 cos=1·tg=0 c4=e4×k4=0.35×27=9.45kw QC4=c4·tg=9.45×0=0乏 kvar小型机具：k5=0.7 cos=0.68tg=1.08 c5=e5×k5=0.7×52=36.4kw QC5=c5·tg=36.4×1.08=39.31乏 kvar总负荷计算k=0.9c=k·c=0.9×（109.36+11+35.2+9.45+36.4+75）=276.41kw Qc=k·Qc=0.9×（127.45+36.28+14.63+39.31+100.34）=318.01乏 Sc =（c2Qc2）-2=(276.412+318.012)-2=421KVA1、 确定变压器容量：通过计算现场用电容量为421KVA，施工现场按需要设置一台500KVA的变压器，500KVA421KVA满足施工要求。2、 导线容量校核：根据公式I=1.36=1.36×276.41=375.91A1.36用电系数 现场总功率根据计算施工现场采用三相五线制配电，具体线路布置采用YC-3×240+2×70型橡套电缆，查表得其最大限流量为385A，而385A375.9A，满足施工要求。 1.2 项目主要施工条件根据本工程地质勘查报告显示，本工程基础坐落于中风化泥岩层上，其下为中风化泥岩层。该工程建筑结构安全等级为二级，耐火等级为一级，地上防水等级为I级，设计地震分组为第三组，结构抗震设防烈度为7度，抗震设防类别为丙类，地基基础设计等级为乙类，砌体施工质量控制等级为B级，环境类别除基础为二a类外，其他均为一类。场地位于某某县城南东，草海镇鸭子塘村。经初步平场后地形较为平坦，标高2163.62165.5米，相对高差为1.9米。场地四周无高陡边坡，地质环境较好。场地大地构造位置位于扬子准地台黔北台隆之西部，区域上位与川滇南北构造带之东，南岭东西构造带之北。场地位于六盘水断陷某某北西向构造变形区之某某背斜南西翼轴部，岩层呈单斜构造产出。下伏基岩为下石炭系旧司组之泥岩，地表分布第四系填土层及残积粘土层。岩层倾向238°，倾角5°，为水平产出，场区内无断层通过。根据地面地质调绘及钻探揭露，场地浅部被第四系土层所覆盖，土层按其成因自上而下可分为素填土和粘土两大部分。现按其物质成分分述如下：1、素填土（Qm1）：深灰色，灰黑色，由粘土、泥岩碎块石和砂粒组成，偶含泥灰岩碎块石。为草海驾校平场时堆积，结构较松散。整个场地均有分布，厚度0.605.50m，分布不均匀。2、粘土（Qe1）：为残积类型，黄灰色，含有少量粉砂颗粒，颗粒成分为泥岩。分布不均匀。土质较均匀，含水量大，饱和，呈软塑状。除场地北西角的钻孔ZK56ZK60段外均有分布，厚度08.00m，分布不均匀。泥岩（C1j）：灰黑色，基岩面起伏大，埋深0.6010.50米，按其风化程度可分为强风化和中风化两个岩质单元：（1）强风化泥岩：为灰黑色，由泥质及碎屑颗粒组成。泥质及粉粒结构，薄至中厚层层理。节理极发育，岩石破碎，为极软岩。按基本质量等级分类，属级。（2）中风化泥岩：为灰黑色，由泥质及碎屑颗粒组成。具粉粒结构，薄至中厚层层理。节理较发育，岩石较破碎，为软质岩石。按基本质量等级分类，属级。中风化灰岩为本项目地基持力层。根据场地揭露的地层为下石炭系旧司组泥岩及第四系土层，不存在岩溶发育现象；场地北东、南东及南西较高。南西边缘为一河沟，填土堆积后，地表水自然改道，往南西面从南东流向北西。经过在押人员配套用房南东段后，向北西流出场地。勘察工作期间，测得地下水埋藏深度为1.03.2m。场区由松散孔隙水及潜水组成，前者分布于素填土之中，以水量分布不均匀，受季节性影响大为主要特点，后者分布于强风化泥岩基岩节理裂隙中。填土层的地下水与强风化泥岩节理裂隙水呈互为补给关系。场地环境类型属类，场区周边无化工有机工业，根据区域水文资料，地下水未被污染，所以土也没有被污染，因此土对建筑材料具有微腐蚀性。根据场地周围环境地质调查及场地内勘察了解，场地及周边无滑坡、泥石流、活动断层、土洞及地表塌陷等不良地质作用和地质灾害。根据建筑抗震设计规范（GB50011-2010）附录A的划分，该地区抗震设防烈度为7度，未发现断层、区域稳定性良好。场地及附近不存在滑坡、崩塌、泥石流和土洞等重大地质灾害隐患，场地总体稳定性较好，地基稳定性能够满足建筑物要求。因此场地适宜建筑。2、 总体施工部署 2.1 工程项目管理组织施工组织结构图 项目经理：郭彬技术负责人:赵勇主管工长:质检员:袁琳材料员:杜萍安全员:吕丹桂水电工长:施工员:杨正茂劳务班组：劳务班组： 劳务班组：劳务班组：劳务班组：一、施工部署说明：工期要求：2015年4月1日开工，2016年9月30日竣工，总工期540天。工程质量等级要求：合格总施工顺序上的部署先地下，后地上，先结构，后围护，先主体，后装修，先土建，后专业的总施工顺序原则进行部署。把本工程作为信誉工程、品牌工地施工，以先进的技术，有效的管理、精心的组织施工，安全、文明、高速地建造一流水平的合格工程，创造出业主满意的产品，根据工程最终质量目标的要求，制定分部分项工程的具体质量计划，以分项保分部，以分部保单位工程，确保按ISO9001质量体系按部就班地运行，确保工程质量达到合格标准。“安全第一，预防为主”在施工中实行全封闭施工作业，消防、机械、电器设施等实行标准化作业管理，严格按照建筑施工安全检查标准进行目标策划并认真贯彻落实，保证安全目标的实现。本工程合同工期为540天，中间历经冬季和雨季。为了保证施工进度不受冬季、秋收的严重制约，为此我们决定选择施工人力资源有保障、装备精良、技术精干、经验丰富的专业队伍，保证施工连续作业，从技术上合理组织流水作业，实行合理控制，特殊时期实行两班作业制，制定切合实际的冬雨季施工技术措施，物资方面保证质量可靠、供应及时，结合本工程实际，积极采用“四新”技术，加快施工进度。文明施工和环境保护越来越受到社会的重视和人民的关注，我单位历来十分重视，这是我们企业形象的标志，也是我们施工综合素质的体现，我们拟从场容场貌、生活卫生、文明建设、环境保护诸方面制定响应标准和目标，由主抓生产的项目副经理负责实施、监督和检查。实现既定的文明施工和环保目标。二、机构部署单位领导挂帅，总部设项目主管、项目调度、项目专业工程师等领导机构，成立精干的项目经理部，实行项目经理终身负责制，选用经验丰富的项目经理一名，下设技术负责人、专业工程师，统管十部一室（物资部、机械部、安全部、核算部、施工部、技术部、质量部、电气部、水暖部、财务部、办公室），指挥5个相对独立又能密切配合的施工队伍（土建队、机械队、水暖队、电气队和装饰队）。三、机械部署根据本工程的规模及工程整体的工期安排，该工程混凝土采用自拌混凝土，主体结构施工阶段主要使用QT5012型塔吊和物料提升机配合手推车、机动翻斗车进行施工，混凝土采用商品砼浇注。四、通信部署：为了保证现场施工通讯方便快捷，通讯设备配置为室内电话一部，传真机一台，项目经理、技术负责人、专业工程师、专业队长配手机。在施工现场为了和建设单位、监理及我方各部门负责人及现场施工技术人员联系方便，配对讲机数量不少于6台，以便及时沟通联系快速解决现场问题。五、施工分区部署根据现场考察的现场实际情况和甲方提供的可用施工用地，施工现场布置办公区及砌块和周转材料或装饰材料堆放区，木工加工区和钢筋加工区，大中型机械设备停放区等。2.2 工程施工管理目标 一、质量目标：合格二、安全目标：确保无重伤、死亡事故，月轻伤负伤率低于1。三、工期目标：2015年4月1日开工，2016年9月30 日竣工，总工期540天。四、文明施工目标：县级样板文明工地。五、环保目标：创建毕节市某某县环境保护先进单位。2.3 项目分阶段（期）交付计划和分阶段（期）施工的合理顺序及空间组织根据基础、结构、装修三个阶段施工不同的特点，安排总体施工顺序。一、总体施工程序组织图见下一页。二、基础施工程序：孔桩开挖孔桩验收基础施工回填土主体施工基础放线（独立柱基、条基）基础垫层浇筑基础砼浇筑（柱插筋、模板、钢筋制安、混凝土）地梁（扎筋、支模、浇砼）砼养护基础验收土方回填。三、主体施工程序：柱钢筋柱支模柱混凝土浇筑梁底模梁钢筋梁模板板模板板钢筋梁板混凝土浇筑二层结构三层结构四层结构五层结构屋顶结构四、装修施工程序：内装修的主要工艺流程为:放线贴灰饼立门窗框冲筋门窗口护角门窗口塞缝水、电管、水泥砂浆裙平顶墙面抹灰楼地面踢脚线抹灰门窗扇安装电穿线、上下水配管安装玻璃墙面平顶刮腻子卫生洁具、灯具安装外装修的主要工艺流程为：基层处理-抹找平层-涂抹外墙涂料孔桩验收基础施工基础验收放线测量孔桩开挖放线测量回 填 土安 装 工 程砌筑工程主体施工主体验收屋面工程装饰工程竣工验收 2.4 工程重点和难点分析 防止混凝土产生裂缝的预防措施：（一）合理选择配合比1、混凝土选用商品砼。在保证混凝土强度和拌合物坍落度要求的前提下，提高掺合料及骨料的含量，降低单方混凝土的水泥用量。2、粗骨料宜采用连续级配的石子，最大粒径不宜大于40mm，含泥量不大于1.0 %；细骨料宜采用中粗砂，含泥量不大于3.0%。3、宜掺用缓凝剂，减水剂等外加剂，以减小水泥水化热，或推迟水化热的峰值期；宜掺入适量的微膨胀剂或使用膨胀水泥，使混凝土得到补偿收缩，降低收缩应力。4、混凝土配合比确定后进行水化热的验算或测定。（二）施工的综合措施1、暑期施工时应采取有效措施降低混凝土内部的实际温度，如采取拌合用水、使用冷却水作为拌合用水、砂石采取遮阳措施和喷冷水降温等。在混凝土浇筑后采用冷水养护降温，或采用覆盖材料养护，但要注意水温和混凝土温度之差不宜超过20。若冬期施工可采用蓄热法制,利用保温模板和保温材料防止冷空气侵袭，以达到降低混凝土内外温差的目的。2、进行温度监测控制，当发现混凝土的内部温度与表面温度，以及表面温度与环境温度之差超过25时，应及时加强保温或延缓拆除保温材料，以防止混凝土因过大的温度应力而产生裂缝。（三）质量控制措施1、做好现场混凝土全过程的质量管理，对原材料质量和混凝土配合比、坍落度、浇灌高度、混凝土振捣、试块制作、测温、养护等进行全面检查，做好记录，设专人制作、养护和管理试块，以保护混凝土质量。2、基坑内设专人指挥下料，严格控制浇灌厚度和浇灌次序、振捣和接槎方法，认真做到分层分段连续浇灌，防止出现施工缝。设专人查看模板、钢筋、螺栓、预埋铁件，随时检查，发现有变形、移位现象，立即纠正。3、实行二班作业，严格执行交接班制度。浇灌混凝土完毕，及时进行保湿、保温养护和测温。2.5 工程新技术应用要求 建筑业10项新技术2 混凝土技术 2.4 清水混凝土技术4 模板及脚手架技术 4.1 清水混凝土模板技术4.5 早拆模板施工技术7 绿色施工技术 7.6外墙体自保温体系施工技术10 信息化应用技术 10.14工程项目管理信息化实施或集成应用技术2.6 对分包项目施工单位的资质和能力要求一、资质资格：必须符合国家有关标准规定，资质等级满足施工要求。 二、工程质量管理规定： 工程质量总目标为一次性验收合格。为确保总目标的实现，分包方根据工程情况，必须建立健全各项规章制度及质量保证体系，完善质量保证措施，确保工程质量，严格自控好每道工序施工。对不达标分部分项工程决不放过，建立一系列的有效措施，严格按监理交底执行。确立以总承包为主的管理体系，各分包方必须服从总承包方的统一管理，责任明确、严格把关，从思想上树立质量第一意识，确保质量大目标的实现。为加强“规范化”、“标准化”、“现代化”管理，凡进入本工程的分包方，必须服从建设单位、监理部的统一管理。3、 施工进度计划2015年4月1日开始基础工程，2015年5月13日开始主体工程，2015年5月28日开始砌体工程，2015年6月27日开始安装及装修工程。序号项目201542015.52015.62015.72015.82015.92015.102015.112015.122016.12016.22016.32016.4201652016.62016.72016.82016.91020301020301020301020301020301020301020301020301020301020301020301020301020301020301020301020301020301020301综合办公楼孔桩（基础） 43天2一层主体 15 天3二层主体15天4三层主体 15天5四层主体 15天6五层主体 15天7砌体工程75天8水电、消防、装修130天9屋面工程40天10在押人员配套用房基础 43天11一层主体 15天12二层主体15天13三层主体 15天 14四层主体 15天15砌体工程16水电、消防、装修110天17屋面工程30天18A监区基础60天19砌体工程及砼工程85天20水电、消防、装修100天21屋面工程 30天22B监区基础60天23砌体工程及砼工程85天24水电、消防、装修100天25屋面工程 30天26武警营房基础 30天27一层、二层、三层主体 30天28砌体工程 30天29水电、消防、装修90 天30屋面工程20 天31武警训练馆基础30 天32一层、二层、三层主体 30天33砌体工程20天34水电、消防、装修80 天35屋面工程 20天36生活用房80 天37值班室270天某某县看守所工程施工进度计划（540日历天）4、 施工准备与主要资源配置计划 4.1 施工准备计划 4.1.1 技术文件准备计划一览表一、毕节市某某县看守所工程合同文件；二、毕节市某某县看守所工程施工图纸；三、国家现行有关规范、标准和规程；四、某某省、毕节市有关建筑施工的文件和规定；五、施工中涉及到的标准图集；六、经考察确认的工程现场实际情况；七、国家颁布实施的工期定额和劳动定额；八、某某省建筑安装预算定额；九、同类工程施工组织设计；十、其他参阅资料；十一、本单位技术水平、管理经验和机械设备配备情况； 4.1.2 施工方案编制计划表施工方案编制计划表序号施工方案名称编制人完成时间审批人1施工组织设计杨正茂2015年4月1日赵勇2施工现场临时用电施工方案吕丹桂2015年4月1日赵勇3模板施工方案杨正茂2015年4月1日赵勇4外脚手架工程方案杨正茂2015年4月1日赵勇5安全文明实施方案吕丹桂2015年4月1日赵勇67 4.1.3技术复核和隐蔽验收计划表工程技术复核计划表序号项目名称实施班组（人）复核人备注1工程定位测量员项目技术负责人2基础放线测量员项目技术负责人3基础土质项目技术负责人工长4基础钢筋钢筋组长工长5基础砼砼组长工长6主体砌体结构泥工组长工长7主体钢筋钢筋组长工长8主体模板木工组长工长9主体结构砼砼施工组长工长10工程标高、位置测量员项目技术负责人11原材料质量试验员项目技术负责人12主体砼配合比试验员项目技术负责人隐蔽工程验收计划表序号隐蔽工程项目项目验收人外部参加单位1基础土质项目经理项目技术负责人公司质量保证
