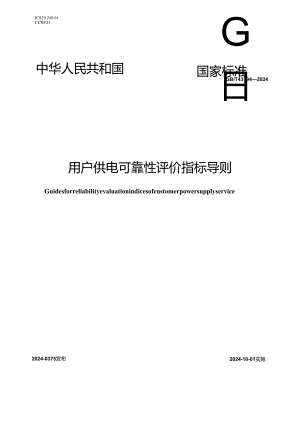

ICS29.240.01CCSF23G日中华人民共和国国家标准GB/T437942024用户供电可靠性评价指标导则Guidesforreliabilityevaluationindicesofcustomerpowersupplyservice2024-10-01实施2024-0375发布国家市场监督管理总局国家标准化管理委员会目次前言I1范围12规范性引用文件13 术语和定义14 停电性质及原因35评价指标与计算方法36指标应用8附录A（资料性）停电性质定义、符号信息9附录B（规范性）停电责任原因分类及代码10附录C（资料性）用户供电可靠性评价指标符号、单位信息14附录D（资料性）用户供电可靠性评价指标计算示例16参考文献22本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出并归口。本文件起草单位：中国电力企业联合会、深圳供电局有限公司、中国南方电网有限责任公司、国家电网有限公司、国网重庆市电力公司、南方电网科学研窕院有限责任公司、广东电网有限责任公司。本文件主要起草人：周霞、陈旦、刘永礼、王鹏、郭铭、宁听、顾衍璋、王金宇、范昭勇、白浩、廖庆龙、彭发东、杨群英、肖鸣、雷一勇、潘姝慧、钟华赞、高丹丹、白文元、于乔、王宸、谈军、黄杨珏、林申力、要若天。用户供电可靠性评价指标导则1范围本文件规定了用户供电可靠性评价指标及其计算、应用方法。本文件适用于供电系统用户供电可靠性的统计、分析及评价。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2900.99电工术语可信性3术语和定义GB/T2900.99界定的以及下列术语和定义适用于本文件。3.1供电系统powersupplysystem由电力系统高压配电变电站出线母线侧隔离开关至用户端管界点的供电网络。3.2供电可靠性reliabilityofutility'spowersupplysystem供电系统对用户持续供电的能力。3.3用户customer供电企业在一个固定地点建立的计量收费账户。3.4低压用户customeroflowvoltage以380V/220V电压受电的用户。3.5中压用户customerofmediumvoltage以10（6、20）kV电压受电的用户。3.6高压用户customerofhighvoltage以35kV及以上电压受电的用户。3.7用户统计单位statisticunitofcustomer供电可靠性统计的最小计量单位。3.8低压用户统计单位statisticunitoflowvoltagecustomer接受供电企业计量收费的低压用电单位。3.9中压用户统计单位statisticunitofmediumvoltagecustomer接受供电企业计量收费的中压用电单位。注：在低压用户供电可靠性统计工作普及之前，以10（6、20汰V供电系统中的公用配电变压器作为用户统计单位，即一台公用配电变压器作为一个中压用户统计单位。3.10高压用户统计单位statisticunitofhighvoltagecustomer接受供电企业计量收费的高压用电单位受电降压变电站。3.11用户容量capacityofcustomer一个高压、中压用户统计单位的装见容量，一个低压用户统计单位的报装容量。3.12停电interruption用户不能从供电系统获得所需电能的状态，包括与供电系统失去电和未失去电的联系。3.13持续停电sustainedinterruption持续时间大于5min的停电。3.14短时停电temporaryinterruption持续时间小于或等于5min的停电。3.15故建停failureintempticm供电系统无论何种原因未能按规定程序向调度提出申请，并在6h（或按供电合同要求的时间）前得到批准且通知主要用户的停电。3.16预安排停电scheduledinterruption凡预先已作出安排，或在6h（或按供电合同要求的时间）前得到调度或相关运行部门批准且通知主要用户的停电。3.17停电持续时间interruptionduration从停止对用户供电到恢复供电的时刻之差。3.18停电容量capacityinterrupted处于停电状态的用户容量之和。3.19停电缺供电量energynotsupplied停电期间对用户少供的电量。3.20重大事件日majoreventday故障停电造成的用户平均停电时间大于界限值的日期。4停电性质及原因4.1 停电性质分类根据停电类别划分，对具体停电性质分类见图1,定义、符号信息见附录A。图1停电性质分类图4.2 停电责任原因根据用户不能从供电系统获得所需电能的影响因素，对停电责任原因进行分类及代码按照附录B执行。5评价指标与计算方法5.1 评价指标概述用户供电可靠性评价时，常用指标共有21项，具体包括：用户平均停电时间、用户平均供电可靠率、用户平均停电频率、停电用户平均停电时间、停电用户平均停电持续时间、停电用户平均停电频率、重复停电用户比率、长时间停电用户比率、单次长时间停电用户比率、用户平均停电缺供电量、平均系统等效停电时间、平均系统等效停电频率、平均停电用户数、日平均停电用户数、平均停电持续时间、重大事件日界限值、停电缺供电量、载容比系数、有序用电等效持续时间、总用户数、总用户容量，具体指标定义及计算方法如5.25.22所示。其中用户供电可靠性评价指标符号、单位信息见附录C。5.2 用户平均停电时间在统计期间内，供电系统用户的平均停电小时数，记作SAIDI(h户)，按公式计算。VTSII)I式中：T第i个用户的累计停电持续时间，单位为小时（三）;C总用户数，单位为户。5.3 用户平均供电可靠率在统计期间内，对用户有效供电时间小时数与统计期间小时数的比值，记作ASAI(%),按公式(2)计算。式中：SAIDI用户平均停电时间，单位为小时每户(h户)；Tp统计期间时间，单位为小时（三）。5.4 用户平均停电频率在统计期间内，供电系统用户的平均停电次数，记作SAIFI(次/户)，按公式计算。SIH式中：N第i个用户的停电次数，单位为次；C总用户数，单位为户。5.5 停电用户平均停电时间在统计期间内，停电用户的平均停电时间，记作CAIDI(h户)，按公式计算。VTCAlIX=(4)式中：T第i个用户的累计停电持续时间，单位为小时（三）;CN总停电用户数，单位为户。5.6停电用户平均停电持续时间在统计期间内，停电用户的平均每次停电时间，记作CTAlDI(h次)，按公式计算。(TAII)I式中：T.第i个用户的累计停电持续时间，单位为小时（三）;N.-第i个用户的停电次数，单位为次。5.7 停电用户平均停电频率在统计期间内，停电用户的平均停电次数，记作CAlFl(次/户)，按公式(6)计算。(AiH(6)式中：N一第i个用户的停电次数，单位为次；CN总停电用户数，单位为户。5.8 重复停电用户比率在统计期间内，供电系统用户中停电次数大于或等于n次的用户所占的比例，记作CEMSMI,(酚，按公式(7)计算。CEMSM1.-'N，XlOO%(7)式中：CNx>m)停电次数大于或等于n次的用户数，单位为户；N,用户的停电次数，单位为次；C总用户数，单位为户。5.9 长时间停电用户比率在统计期间内，累计停电持续时间大于或等于n小时的用户所占的比例，记作CE1.lD-,(%),按公式计算。(E1.Ih(vf-.-I式中：CN11累计停电持续时间大于或等于n小时的用户数，单位为户；T.一一用户的累计停电持续时间，单位为小时（三）;C总用户数，单位为户。5.10 单次长时间停电用户比率在统计期间内，单次停电持续时间大于或等于n小时的用户所占的比例，记作CE1.ID-,(%),按公式计算。Z-(K1.IIi-l"'式中：CNu一一单次停电持续时间大于或等于n小时的用户数，单位为户；to-用户单次停电持续时间，单位为小时（三）C-总用户数，单位为户。5.11 用户平均停电缺供电量在统计期间内，用户平均停电缺供的电量，记作AENS(kWh/户)，按公式(10)计算。VW卜：、(10)式中：W1第i次停电的用户缺供电量，单位为千瓦时(kWh);C总用户数，单位为户。5.12 平均系统等效停电时间在统计期间内，因供电系统对用户停电的影响折成(等效)全系统(全部用户)停电的等效小时数，记作ASIDI（三）,按公式(11)计算。VWS)-(IDS式中：W第i次停电的用户缺供电量，单位为千瓦时(kWh);So总用户容量，单位为千伏安（kVA）。5.13 平均系统等效停电频率在统计期间内，因供电系统对用户停电的影响折成（等效）全系统（全部用户）停电的等效次数，记作ASIFI（次），按公式（12）计算。、'SASIbI（12）式中：S第i次停电的用户停电容量，单位为千伏安（kVA）;S总用户容量，单位为千伏安（kVA）。5.14 平均停电用户数在统计期间内，平均每次停电的用户数，记作MIC（户/次），按公式（13）计算。、MK（式中：C,-第i次停电的用户数，单位为户；N总停电次数，单位为次。5.15 日平均停电用户数在统计期间内，平均每天的停电用户数，记作MDlC（户/日），按公式（14）计算。V（MDK-（14）IIM式中：C4第d日停电的用户数，单位为户；Tm统计期间天数，单位为日。5.16 平均停电持续时间在统计期间内，平均每次停电的小时数，记作MID（h次）,按公式（15）计算。（15）式中：T第i次停电的停电持续时间，单位为小时（三）;N总停电次数，单位为次。5.17 重大事件日界限值判定重大事件日界限值应以地市级（含直辖市）或区县级供电企业为单位进行计算，每年更新一次。重大事件日界限值的确定方法。a）选取近三年每天的SAlDT1.Fl值。b）剔除SAlDl-FI值为零的日期，组成数据集合。c）计算数据集合中每个SAlDI-Fl值的自然对数In（SAIDl-FI）。d）计算:SAIDI-Fl自然对数的算术平均值。e）计算B:SAIDl-Fl自然对数的标准差。f)重大事件日界限值，记作Txen(h户)，按公式(16)计算。TWeP=exp(a+2.5)(16)式中：SAIDI-FI自然对数的算术平均值：SAlDl-FI自然对数的标准差。注：跨日的停电计入停电刑ft的当天。5.18 停电缺供电量停电缺供电量(W)计算，按公式(17)计算。W=KslT(17)式中：K载容比系数，该值根据上一年度的具体情况于每年1月修正一次；S1停电容量，即被停止供电的用户容量总和，单位为千伏安(kVA);T停电持续时间，或有序用电等效持续时间，单位为小时（三）o5.19 载容比系数载容比系数(K)计算，按公式(18)计算。K-J(公式(18)中年平均负荷(P)计算，按公式(19)计算。T(式中：S供电系统(或某条线路、某用户)上年度的用户容量总和，单位为千伏安(kVA);Ws上年度售电量，单位为千瓦时(kWh)。注1：闰年为8784h.注2:P及S是同一电压等级的供电系统年平均负荷及其用户容量。5.20有序用电等效持续时间因有序用电导致用户停电的停电持续时间，应根据有序用电后用户的实际供电容量进行等效，按公式(20)计算。/：1(2。)J式中：Toum第i次有序用电持续时间，自开始对用户有序用电之时起至恢复正常供电时为止的时刻之差，单位为小时（三）;Sou.第i次有序用电时用户实际供电容量，单位为千伏安(kVA);S第i次有序用电的用户容量，单位为千伏安(kVA)。5.21总用户数在计算评价指标时，总用户数应根据用户在统计期间的使用时间进行等效，按公式(21)计算：式中：Tp第i个用户在统计期间的使用时间，单位为小时（三）;Tp统计期间时间，单位为小时（三）。5.22总用户容量在计算评价指标时，总用户容量应根据用户在统计期间的使用时间进行等效，按公式(22)计算。S-_'(22)，T.式中：S第i个用户的用户容量，单位为千伏安(kVA);TA.第i个用户在统计期间的使用时间，单位为小时（三）;T,统计期间时间，单位为小时（三）。6指标应用6.1 指标应用概述指标应用包括不同应用场景下评价指标的计算和统计，应按照高压用户统计单位、中压用户统计单位、低压用户统计单位分别进行。6.2 指标应用场景6.2.1用户供电可靠性评价指标示例、重大事件日界限值计算示例、有序用电计算示例分别见附录D中D.l、D2、D3o6.2.2评价指标应用场景包括：计及停电性质应用场景、计及停电责任原因应用场景、不计外部影响停电应用场景、其他应用场景，具体见D.4。附录A（资料性）停电性质定义、符号信息停电性质定义、符号信息见表A.1。表A.1停电性质定义、符号信息中文名称定义英文名称符号停电用户不能从供电系统获得所需电能的状态，包括与供电系统失去和未失去电的联系interruptionI故障停电供电系统无论何种原因未能按规定程序向调度提出申请，并在6h（或按供电合同要求的时间）前得到批准且通知主要用户的停电failureinterruptionFl预安排停电凡预先已作出安排，或在6h（或按供电合同要求的时间）前得到调度或相关运行部门批准且通知主要用户的停电scheduledinterruptionSI内部故障停电凡属本企业管辖范围以内的电网或设施等故障引起的停电internalfailureinterruptionIF外部故障停电凡属本企业管辖范围以外的电网或设施等故障引起的停电exle-nalfailureinterruptionEF计划停电有正式计划安排的停电plannedinterruptionPI临时停电事先无正式计划安排，但在6h（或按供电合同要求的时间）以前按规定程序经过批准并通知用户的停电unplannedinterruptionUI有序用电在电力供应不足、突发事件等情况下，依法控制部分用电需求，确保供用电秩序平稳orderlyuseofelectricityOU检修停电系统检查、维护、试验等检修工作引起的有计划安排的停电maintenanceinterruptionMI施工停电系统扩建、改造及迁移等施工引起的有计划安排的停电constructinginterruptionCI用户申请停电由用户提出申请并得到批准，且影响其他用户的停电customerapplicationinterruptionCA调电停电由于调整电网运行方式而造成用户的停电transferpowerinterruptionTP临时检修停电系统在运行中发现危及安全运行、必须处理的缺陷而无计划安排的停电unplannedmaintenanceinterruptionUM临时施工停电事先无计划安排而又必须尽早安排的施工停电unplannedconstructinginterruptionUC用户临时申请停电事先无计划安排，由用户提出申请并得到批准，且影响其他用户的停电unplannedcustomerapplicationinterruptionUA临时调电停电事先无计划安排，由于调整电网运行方式而造成用户的停电unplannedtransferpowerinterruptionUT附录B（规范性）停电责任原因分类及代码停电责任原因分类及代码见表B.1。表B.1停电责任原因分类及代码第1,2位类别第3位类别第4位类别第5位类别第6位50预安排停电检修停电0计划检修0380V及以下配电网设施计划检修00110（6、20）kV配电网设施计划检修002变电站内10（6、20）kV设施计划检修010（6、20）kV馈线系统设施计划检修0110（6、20）kV母线系统设施计划检修0335（66、110）kV设施计划检修035kV设施计划检修0166kV设施计划检修02HOkV设施计划检修04220kV及以上设施检修005外部电网设施计划检修011临时检修0380V及以下配电网设施临时检修00110（6、20）kV配电网设施临时检修002变电站内10（6、20）kV设施临时检修010（6、20）kV馈线系统设施临时检修0110（6、20）kV母线系统设施临时检修0335（66、110）kV设施临时检修035kV设施临时检修0166kV设施临时检修02110kV设施临时检修0«B.1停电责任原因分类及代码(续)第1,2位类别第3位类别第4位类别第5位类别第6位4220kV及以上设施临时检修005外部电网设施临时检修01工程停电2工程停电0380Y及以下配电网设施计划施工00110(6,20)kV配电网设施计划施工002变电站内10(6,20)kV设施计划施工010(6,2(OkV馈线系统设施计划施工0110(6、20)kV母线系统设施计划施工0335(66、110)kV设施计划施工235kV设施计划施工0366kV设施计划施工04110kV设施计划施工04220kV及以上设施计划施工005外部电网建设施工016业扩工程施工017市政工程建设施工01用户申请3用户申请0用户计划申请011用户临时申请检修01有序用电4有序用电001调电5调电0计划调电001临时调电0051故障停电配电网设施故障设计施工0设计施工0规划、设计不周001施工、安装原因00表BJ停电责任原因分类及代码（续）第1,2位类别第3位类别第4位类别第5位类别第6位设备原因1设备原因0产品质量原因001设备老化00运行维护2运行维护0检修试验质量原因001运维巡视不到位002消缺整改不及时009责任原因不清00外力因素3外力因素0交通车辆破坏011动物因素012盗窃013异物短路或接地014外部施工影响015植物因素016火烧山019其他外力因素01自然因素4自然灾害0台风011地震012洪涝013龙卷风014泥石流015海啸019其他自然灾害015气候因素0雷击001大风大雨002凝露003覆冰009其他气候因素00用户影响6用户影响0用户影响01输变电设施故障«B.1停电责任原因分类及代码（续）第1,2位类别第3位类别第4位类别第5位类别第6位710kV及以上输变电设施0变电站内10（6、20）kV设施故障010（6,20）kV馈线系统设施故障0110（6,20）kV母线系统设施故障0135（66、110）kV设施故障035kV设施故障0166kV设施故障02110kV设施故障02220kV及以上设施故障003外部电网输变电设施故障01发电设施故障8发电设施故障0发电设施故障01注1:第5位的内容为空时，其对应编码为0,保持对应停电责任原因为6位编码。注2:第6位编码“1”时，表示停电责任原因属于外部影响。附录C（资料性）用户供电可靠性评价指标符号、单位信息用户供电可靠性评价指标符号、单位信息见表C.1。表C1用户供电可靠性评价指标符号、单位信息评价指标中文名称英文名称符号单位用户平均停电时间systemaverageinterruptiondurationindexSAIDIh/户用户平均供电可靠率averageserviceavailabilityindexASAI%用户平均停电频率systemaverageinterruptionfrequencyindexSAIFI次/户停电用户平均停电时间customeraverageinterruptiondurationindexCAIDIh/户停电用户平均停电持续时间customertotalaverageinterruptiondurationindexCTIDIh/次停电用户平均停电频率customeraverageinterruptionfrequencyindexCAIFl次/户重复停电用户比率customersexperiencingmultiplesustainedinterruptionandmomentaryinterruptioneventsCEMSMIf%长时间停电用户比率customersexperiencinglongtotalinterruptiondurationsCE1.lQ-%单次长时间停电用户比率customersexperiencinglongsingleinterruptiondurationsCE1.ID-%用户平均停电缺供电量averageenergynotsuppliedduetointerruptionAENSkWh/户平均系统等效停电时间averagesysteminterruptiondurationindexASIDIh平均系统等效停电频率averagesysteminterruptionfrequencyindexASIFI次平均停电用户数meaninterruptioncustomerMIC户/次日平均停电用户数meannu11>erofdailyinterruptioncustomerMDIC户/日平均停电持续时间meaninterruptiondurationMIDh/次重大事件日界限值thresholdofmajoreventdayTxEnh/户*C1用户供电可靠性评价指标符号、单位信息（续）评价指标中文名称英文名称符号单位停电缺供电量energynotsuppliedWkWh载容比系数load-capacityratioK有序用电等效持续时间meaninterruptiondurationoforderlyuseofelectricityTlh总用户数totalnumberofcustomersservedfortheareaC户总用户容量totalcapacityinterruptedSkVA附录D（资料性）用户供电可蠢性评价指标计算示例D.1评价指标示例选取某供电企业10kV中压馈线F06作为一个“供电系统”。中压馈线F06共分5段，第1、5段均有13个用户，第2、3、4段均有8个用户，共50个中压用户统计单位，且每个中压用户容量均为100okVA,2020年载容比为0.3。2021年馈线F06发生7次停电，短时停电1次，持续停电6次。其中线段605未发生停电，停电事件见表D.1。表D.12021年馈线F06停电事件线段编码起始时间终止时间停电户数持续时间h时户数停电容量kVA责任原因停电性质地区特征6012021/1/18:302021/1/118:481310.300133.90013000交通车辆破坏外部故障停电市区6022021/1/18:302021/1/118:48810.30082.4008000交通车辆破坏外部故障停电市区6042021/3/1310:172021/3/1322:10811.88395.0648000大风大雨内部故障停电市区6012021/4/523:372021/4/523:42130.0831.07913000设备老化内部故障停电市区6012021/5/522:442021/5/60:16131.53319.92913000设备老化内部故障停电市区6022021/5/522:442021/5/60:1681.53312.2648000设备老化内部故障停电市区6032021/5/522:442021/5/60:1681.53312.2648000设备老化内部故障停电市区6042021/6/69:222021/6/610:4781.41711.3368000外部施工影响外部故障停电市区6022021/7/811:042021/7/811:3080.4333.464800010（6、20）kV配电网设施计划施工施1：停电市区6012021/9/317:322021/9/318:35131.05013.6501300010（6、20）kV配电网设施计划检修检修停电市区注1：每个用户的停电次数之和在数值上等于每次停电的用户数之和，为便于展示，本附录计算过程中涉及用户的停电次数之和均以每次停电的用户数之和代替。注2:每个用户累计停电持续时间之和在数值上等于每次停电的时户数之和，为便于展示，本附录计算过程中涉及每个用户累计停电持续时间之和均以每次停电的时户数之和代替，无分步送电。评价指标计算如下:用户平均停电时间：SAID)133.9T824+95.34+1.07»+19.929+12.264+12.264÷I1.1U÷4464+13.65So=7.707h/户(D.1)用户平均供电可靠率:ASAI(1-j-Z)x100K«99.91：0«(d2用户平均停电频率：3+iA8+ms一,(D3停电用户平均停电时间:CAlDl-133.9+82J+93*61+l.079÷19.929+12.28,÷12.26«*11.336+3.Uf-13.63=10.415h/户(D.4)CTAIDI停电用户平均停电持续时间:=3.854h/次(D.5)停电用户平均停电频率：13+8+8+13+13+8/8-R+R+13(I.I1.#I，I八Iil.，CAJ重复停电用户比率(N。4);CEMSMI1X100JC-26.(D.7)长时间停电用户比率(T13):IT1.IDYXlOO%-16%.(D.8)单次长时间停电用户比率(te8):29C11JI),.X(D.9)用户平均停电缺供电量：133982.495.064+1,。79+19.929.12%4卜12.264".336+3,464+136S13+-+l3+l3-B÷8+a÷8÷13、/13Mn-10.38000X10.3÷8000X11.m13OOOX0.<)g3*130×1.533、S=I50，8OCO×1.S33÷8000X1.513+8000XMU÷*000X0.433+)3000×1.0530P03=2312.1kWh/户(D.10)平均系统等效停电时间：f13OOOX10.38OOOX)0.3÷8OOO×1.883÷13OOOX0.083+13OOOXE533iASjDi.F1 50OOO8000xl.633+g000x1.533+8000xl.417+8000x0.433+13000xl05)_c.髭S三03-331h(D.11)平均系统等效停电频率：I3000+S000+8000+13000÷13000÷8000÷8000÷8000+B000+1300025,n=右前=2*(D.12)平均停电用户数：乂犬3-8+打+：8+8+8+8+”一。户/次一(Dl13)平均停电持续时间：WC附÷ms÷ll.m÷“M3+1.SSS÷1.533+I.5M+1.417+0.433÷1.05z.M1D三-1.一1-三4h/<K10(D.14)D.2重大事件日界限值计算示例根据2021年6月每日SAIDI-Fl计算重大事件日界限值TME。本算例中不便列出3年所有历史数值，选取某供电企业1个月统计范围作为示例，并假设2021年该供电企业6、7月总用户数均为64710户。2021年6月每日SAlDI-Fl值和In(SAlDI-Fl)值见表D.2。表D.22021年6月每日SAIDl-Fl值和In(SAIDI-Fl)值H期SAIDI-FIh/户In(SAIDI-FI)H期SAIDI-FIh/户In(SAIDI-FI)2021/6/10.0423.1702021/6/160.409一0.8942021/6/20.274-1.2952021/6/170.1192.1292021/6/30.711-0.3412021/6/180.573-0.5572021/6/40.271-1.3062021/6/190.598-0.5142021/6/50.574-0.5552021/6/200.2321.4612021/6/60.905-0.1002021/6/210,380-0.9682021/6/70.1092.2162021/6/220.3381.0852021/6/80.3671.0022021/6/230.540-0.6162021/6/90.2781.2802021/6/240.409-0.842021/6/100,
