GB_T 43755-2024 预成形软钎料.docx

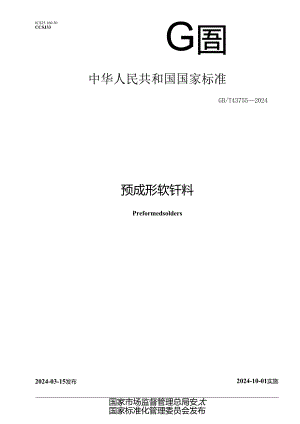

ICS25.160.50CCSJ33G圄中华人民共和国国家标准GB/T437552024预成形软钎料Preformedsolders2024-03-15发布2024-10-01实施国家市场监督管理总局安太国家标准化管理委员会发布目次前言III1范围12规范性引用文件13术语和定义14符号25技术要求25.1 化学成分25.2 尺寸及允许偏差25.3 平整度35.4 含氧量35.5 表面质量35.6 软钎剂含量45.7 软钎剂性能45.8 焊接空洞率46试验方法46.1 取样方法46.2 化学成分46.3 尺寸46.4 平整度56.5 含氧量56.6 表面质量56.7 软钎剂含量56.8 软钎剂性能56.9 钎焊空洞率57检验规则57.1 通则57.2 组批57.3 检验项目57.4 检验结果的判定68包装、标志、运输及贮存68.1 包装68.2 标志68.3 运输及贮存69质量证明7附录A（规范性）钎料表面软钎剂含量的测定方法8本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国焊接标准化技术委员会(SAeTC55)提出并归口。本文件起草单位：广州汉源新材料股份有限公司、中国机械总院集团哈尔滨焊接研究所有限公司、深圳市汉尔信电子科技有限公司、深圳市福摩索金属制品有限公司、广州先艺电子科技有限公司、浙江亚通新材料股份有限公司、北京康普锡威科技有限公司、亿钺达科技(江西)有限公司、杭州华光焊接新材料股份有限公司。本文件主要起草人：杜昆、孙晓梅、马鑫、杨正勇、陈卫民、钟海锋、张富文、徐金华、黄世盛、郝润泽、蔡航伟。预成形软钎料1范围本文件规定了预成形软钎料（以下简称“钎料”）产品的术语和定义、符号、技术要求、试验方法、检验规则、包装、标志、运输、贮存和质量证明。本文件适用于电气电子设备、通信设备及其他机械制造等引线和部件钎焊连接时使用的钎料。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/TGB/TGB/TGB/TGB/TGB/T3131锡铅钎料817014265158292042233148数值修约规则与极限数值的表示和判定金属材料中氢、氧、氮、碳和硫分析方法通则软钎剂分类与性能要求无铅钎料钎焊术语GB/T38265（所有部分）软钎剂试验方法HG/T2892化学试剂异丙醇3术语和定义GBT3131.GB/T20422和GB/T33148界定的以及下列术语和定义适用于本文件。3.1预成形软钎料preformedsolder预先加工成与待钎焊面形状相适应的软钎料。注：钎料包括有软钎剂和无软钎剂两种，软钎剂可以在钎料的表面或者内部。3.2平整度flatnessh钎料表面最高点到测试平台的距离h与钎料公称厚度I之差。注：h、I的获得见图1。标引符号说明：h-钎料表面最高点到测试平台的距离；t钎料公称厚度:1平台；2-钎料。图1平整度示意图3.3焊接空洞率solderingvoidratio实际焊接空洞面积与该焊接面上焊接理论面积的比值。&以百分示。4符号下列符号适用于本文件(见表1)。表1符号及说明符号说明单位D钎料公称直径，包括内径和外径亳米(mm)Dmax钎料公称直径的最大值h钎料表面最高点到测试平台的距离h平整度1.钎料最大面中任意条线段的公称长度1.max1.的最大值t钎料公称厚度5技术要求5.1化学成分5.1.1锡铅钎料合金元素的化学成分应符合GB/T3131的规定。5.1.2无铅钎料合金元素的化学成分应符合GB/T20422的规定。5.1.3其他钎料合金元素的化学成分由供需双方协商确定。5.2 尺寸及允许偏差钎料公称厚度及允许偏差应符合表2的规定，钎料公称直径或公称长度及允许偏差应符合表3的规定。对于表面有软钎剂的钎料，测量其尺寸时应去除表面软钎剂。特殊规格钎料的尺寸及允许偏差可由供需双方协商确定。表2钎料公称厚度及允许偏差单位为亳米t允许偏差D或1.W70D或1.>701000.01-0.05±0.005>0.050.50±10%t士15%t>0.50-1.00±15%t±20%t注：“一”表示在本文件中对钎料厚度允许偏差无特定要求。但是针对某些特殊应用，钎料厚度允许偏差可由供需双方协商确定。»3钎料公称直径或公称长度及允许偏差单位为亳米D或1.允许偏差0.01t0.50t>0.50-1.00t>1.005±0.05±0.10±0.15>570±0.10±0.15±0.20>70-100±0.20±0.25±0.305.3 平整度钎料的平整度应符合表4的规定。特殊规格钎料的平整度可由供需双方协商确定。«4钎料平赘度单位为亳米DmaX或1.maXht>0.05-0.25t>0.25-0.50t>0.507.00W50.25W0.200.15>5-250.30W0.250.20>25-700.45W0.35W0.30>70-1000.700.500.405.4 含氧量适用于还原性气氛钎焊工艺的无软钎剂钎料的含氧量（质量分数）应不大于0.01%。有特殊应用时，钎料的含氧量可由供需双方协商确定。5.5 表面质5.5.1无软钎剂钎料的表面应光洁，无影响钎焊性能的油污、粉尘、夹杂、印迹、划痕、凹坑、凸点及褶皱等缺陷。5.5.2表面有软钎剂钎料的涂层厚度应均匀致，没有明显的软钎剂堆积和脱落。有特殊应用时，涂层厚度可由供需双方协商确定。5.5.3在相对湿度不大于75%、温度不高于28时，表面有软钎剂钎料的涂层应不黏附与钎料直接接触的内包装材料，同时不影响钎料拾取。5.6HPJ*软钎剂含量及允许偏差应符合表5的规定。有特殊应用时，软钎剂含量可由供需双方协商确定。表5软钎剂公称含及允许偏差软钎剂公称含量（质量分数）%允许偏差（质量分数）%1.00±0.25>1.00-2.00±0.35>2.00公称含量的±25%5.7软钎JPJ性能软钎剂分类和性能应符合GB/T15829的规定，其他性能要求可由供需双方协商确定。5.8焊接空洞率钎料的整体焊接空洞率应不大于25%,单个焊接空洞的焊接空洞率应不大于10祝适用于真空焊接工艺的无软钎剂钎料的整体焊接空洞率应不大于5%,单个焊接空洞的焊接空洞率应不大于1%。适用于特殊焊接工艺的钎料的焊接空洞率由供需双方协商确定。6超雌6.1 取样方法6.1.1 锡铅钎料中合金元素的化学分析取样应按照GB/T3131的规定进行，无铅钎料中合金元素化学成分分析取样应按照GB/T20422的规定进行。其他钎料中合金元素的化学分析取样可由供需双方协商确定。6.1.2 尺寸、平整度、表面质量、软钎剂含量（如适用）的检验应按批进行，取样数量由供需双方协商确定。6.1.3 含氧量、软钎剂性能、焊接空洞率作为型式检验，取样数量和检验周期由供需双方协商确定。6.2 化学成分锡铅钎料合金元素的化学成分分析应按照GB/T3131的规定进行，无铅钎料合金元素的化学成分分析应按照GB/T20422的规定进行。其他钎料中合金元素的化学成分分析可由供需双方协商确定。6.3 尺寸厚度采用精度为0.001mm的仪器及量具进行测量，推荐使用千分尺。直径、长度采用精度为0.02mm的仪器及量具进行测量，推荐使用影像仪。6.4采用精度为0001mm的仪器及量具测量h和t(见图1),推荐使用具有激光位移传感器的测试设备或三维视频显微镜。根据式(1)计算平整度。h=h-t(1)式中：h钎料表面最高点到测试平台的距离，单位为毫米(mm);t钎料公称厚度，单位为毫米(mm)。6.5无软钎剂钎料的含氧量测定按GB/T14265的规定进行。6.6 表面质钎料的表面质量采用目视法检查。6.7 软钎剂含量钎料表面软钎剂含量的测定按附录A进行，钎料内部软钎剂含量的测定按GB/T3131的规定进行。6.8 软钎剂性能软钎剂性能的测定按GB/T38265(所有部分)的规定进行。6.9 焊接空洞率焊接空洞率的测定推荐使用X射线检测、超声波扫描等。7检验规则7.1 通则7.1.1 钎料应由制造商质量检验部门进行检验，保证钎料质量符合本文件的规定，并填写质量证明材料。7.1.2 需方对收到的钎料可按本文件的规定进行检验，如检验结果与本文件的规定不符时，应在收到钎料之日起3个月内向供方提出，由供需双方协商解决，若需仲裁，由供需双方共同认可的检验机构进行。7.2 组批钎料应成批提交验收。每批应由同一生产批号的钎料组成。每件应由同一生产批号的最小包装的钎料组成。7.3 检验项目7.3.1 出厂检验每批钎料应进行化学成分、尺寸、平整度、表面质量、软钎剂含量(如适用)的出厂检验。7.3.2 蛔麻钎料应进行含氧量、软钎剂性能、焊接空洞率的型式检验，检验周期由供需双方协商确定。也可由供需双方协商确定其他等效的检测方法来替代或辅助。7.4 检验结果的判定7.4.1 检验结果的数值按GB/T8170的规定进行修约，并采用修约值比较法判定。7.4.2 尺寸、平整度、表面质量检验不合格时，则判定该件钎料不合格。每批中不合格件数超出供需双方协商确定的接收质量限时，则判定整批钎料不合格，或由供方逐件检验，合格者交货。7.4.3 化学成分、含氯量、软钎剂含量、软钎剂性能、焊接空洞率不合格时，则判定该批钎料不合格。7.4.4 任何一项检验不合格时，该项检验应加倍复验。对于化学成分分析，仅复验那些不满足要求的元素，加倍复验结果应符合该项检验的规定。如复验结果仍不合格，则该批钎料不能作为符合本文件的成品交货。8鳏、旨、1存8.1 包装8.1.1 钎料应置于对其性能无影响的包装盒（盘）中，包装盒（盘）不应析出与钎料相互作用的物质，并真空或填充惰性气体密封包装。如需要，可在包装材料内放置干燥剂或除氧剂。8.1.2 每件包装数量可由供需双方协商确定，以避免钎料在运输和搬运过程中变形。每批钎料应附有产品合格证。8.2 百在检验合格的钎料包装上应有如下标志：a）标准号、产品型号；b）制造商名称或商标；c）产品名称、牌号；d）规格及净质量；e）批号及生产日期；f）其他需说明的事项。8.3 运输及贮存8.3.1 钎料在运输和贮存时，应防热、防潮、防止碰伤和化学腐蚀。外包装箱上宜标记明显的防潮、防摔、方向等储运标识。8.3.2 钎料应贮存在相对湿度不大于75%、温度不高于28C,且避光的环境中，也可保存在惰性气氛或真空环境中（例如氮气干燥箱或真空干燥箱）。8.3.3 适用于还原性气氛焊接工艺的无软钎剂钎料应在有温湿度控制的洁净房内拆封，已拆封的钎料宜在24h内用完。如较长时间贮存，应置于原包装盒（盘）或其他对钎料性能无影响的包装盒（盘）中，并在洁净房内的惰性气体或真空环境中避光贮存；或者应重新真空或填充惰性气体密封包装，并在相对湿度不大于75%、温度不高于28C,且避光的环境中贮存。重新包装的适用于还原性气氛钎焊工艺的无软钎剂钎料，宜一周之内用完并累计裸露在空气中的总时长不超过24h08.3.4 在符合上述贮存条件下，有软钎剂钎料和适用于还原性气氛焊接工艺的无软钎剂钎料的有效期为6个月（从生产日期起），特殊情况由供需双方协商确定。9质证明制造商应对每批钎料出具化学成分、尺寸、平整度、表面质量、软钎剂含量（如适用）等质量证明。当用户提出要求时，制造商应提供检验结果的副本及推荐的钎焊工艺规范。附录A(规范性)钎料表面软钎剂含量的测定方法A.1试样根据钎料的规格取适量的钎料试样，取样要求见表A.1。表A.1取样要求单位为毫克试样中软钎剂总质量取样质量最小精确到20.06O.OOOl20.24O.OOl0.40.01216.40.1A.2仪器和材料A.2.1实验室天平，精度应满足表A.1的取样要求。A.2.2清洗液，分析纯试剂，使用符合HG"2892要求的异丙醇或其他合适的溶剂。A.2.3镶子，试样清洗过程中使用。A.2.4无尘纸或无尘布，试样清洗过程中使用。A.3试验步骤A.3.1用实验室天平(A21)称取干净的试样(A.1)并记录其初始质量M1,单位为亳克(mg)。A.3.2用镜子将称量好的试样(A.3.1)置于清洗液(A.2.2)中浸泡清洗，确保软钎剂完全溶解，再用清洗液将软钎剂彻底冲洗干净，以去除软钎剂残留物。A33用镜子(A.2.3)取出清洗后的试样(A.3.2),并在无尘纸或无尘布(A.2.4)上拭干。A.3.4用实验室天平(A.2.1)称量干燥后的试样(A.3.3),并记录其最终质量M0,单位为毫克(mg)。A.4试验数据处理软钎剂含量以w(质量分数)表示，按式(A.1)计算:式中：M1试验用钎料试样的初始质量，单位为亳克(mg);M0去除表面软钎剂钎料试样的最终质量，单位为毫克(mg)。
