GB_T 43655-2024 自攻螺钉连接 底孔直径和拧紧扭矩技术条件.docx

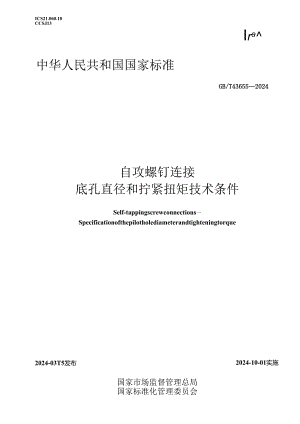

ICS21.060.10CCSJ13Ira中华人民共和国国家标准GB/T436552024自攻螺钉连接底孔直径和拧紧扭矩技术条件Self-tappingscrewconnections一Specificationofthepilotholediameterandtighteningtorque2024-03T5发布2024-10-01实施国家市场监督管理总局国家标准化管理委员会本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国紧固件标准化技术委员会（SAC/TC85）归口。本文件起草单位：中机生产力促进中心有限公司、舟山市7412工）、上海集优标五高强度紧固件有限公司、浙江天开实业有限公司、浙江新盛达金属科技发展股份有限公司、晋亿实业股份有限公司、上海义文机电有限公司、河北五维航电科技股份有限公司、中机研标准技术研究院（北京）有限公司、东莞市欧力得五金制品有限公司、超捷紧固系统（上海）股份有限公司、衢州职业技术学院。本文件由全国紧固件标准化技术委员会负责解释。自攻螺钉连接底孔直径和拧紧扭矩技术条件1犍本文件规定了不同板材厚度、不同材料强度下自攻螺钉连接底孔直径，为拧紧扭矩的确定和分类提供了计算说明。本文件适用于螺纹规格为ST2.2ST9.5、符合GB/T5280自攻螺钉与规定强度的金属材料连接。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于木文件：不注日期的引用文件，其最新版本(包括所有的修改单)适用于木文件。GB/T3098.5紧固件机械性能自攻螺钉GB/T5280自攻螺钉用螺纹3术语和定义下列术语和定义适用于本文件。3.1摇摆tumble当板材过薄而造成的螺钉旋入板材孔时产生的不稳定摆动的现象。3.2摇摆极限tumblelimit产生不稳定摆动时的板厚极限值。4的下列符号适用于本文件。c螺纹牙顶宽度，单位为毫米(mm);d底孔直径，单位为毫米(mm);dp通孔直径，单位为毫米(mm);d1螺钉螺纹公称直径，单位为亳米(mm);d2螺钉螺纹小径，单位为毫米(mm);FR2在最小屈服点或在规定塑性延伸率为0.2%时的应力对应的载荷，单位为牛顿(N)Fs部件的断裂载荷，单位为牛顿(N);Mg符合GB/T3098.5要求的破坏扭矩，单位为牛顿米(Nm);M0超拧扭矩，即所攻螺纹被破坏的扭矩，单位为牛顿米(Nm);Ms拧入扭矩(攻丝扭矩),单位为牛顿米(Nm);M1拧紧扭矩，单位为牛顿米(Nm);P螺距，单位为亳米（mm）;R薄板抗拉强度，单位为兆帕（MPa）;t对称连接上下板厚度，单位为毫米（mm）。注：对称连接指双层板材连接。5自攻螺钉的简单螺纹连接应用限值5.1 1S自攻螺钉螺纹连接仅在被连接件上预先钻孔或冲孔，孔内未预制螺纹，连接时由自攻螺钉攻出与其匹配的内螺纹。两个被连接件可以都有底孔（见图1）,或仅下连接件有底孔，而上连接件有通孔（见图2）。由于待连接件厚度的不同，这种类型的连接有一定的应用局限。自攻螺钉-一般不用于预载荷连接。5.2 板材厚度下限如果板材厚度小于摇摆极限，则可在无扭矩数值显示下（ONm扭矩）将自攻螺钉拧入小直径孔中，在这种情况下可根据公式计算板材厚度：t=（P-c）-（d-d2）tan30o（1）表1中列出了使用c、d1和dz（按照GB/T5280确定）最大值时产生的摇摆极限。为远离摇摆极限，并确保足够大的拧紧扭矩，板材厚度下限Imn应至少与螺距相同。如果板厚太小，可以通过底孔扩口（见图3）、拉伸底孔（见图4）,或创建一个螺旋形孔（见图5）来确保所需的拧紧扭矩。在使用带螺旋孔的螺纹连接中，要用专用工具使孔的边缘呈现螺旋形，其形状和螺钉的导程相匹配。对于薄板，也可以使用自锁螺母或簧片螺母（见图6）进行自攻螺钉连接，待连接件上需要有通孔。图1筒单螺纹连接（两个底孔组合）图2简单螺纹连接（1个通孔+1个底孔）图3底孔扩口（薄板）图4拉伸底孔（薄板）图5带螺旋孔的螺纹连接图6带簧片螺母的螺纹连接表1板材厚度限值单位为亳米螺纹规格ST2.2ST2.9ST3.5ST3.9ST4.2ST4.8ST5.5ST6.3ST8ST9.5螺距0.81.11.31.31.41.61.81.82.12.1摇摆极限0.350.580.690.630.650.750.910.860.910.91板材厚度下限tmi0.801.101.301.301.401.601.801.802.102.10板材厚度上限tm1.792.202.803.003.383.844.375.006.407.505.3 板材厚度上限板材厚度的上限不应超过0.8X5.mx,以便拧入扭矩不超过GB"3098.5规定的最小破坏扭矩的50%,螺钉拧入过程中在确保达到必要的拧紧扭矩的同时，与破坏扭矩保持足够的安全裕度。板材厚度限值如表1所示。5.4 自攻螺钉连接方式待连接板材的厚度应大于所选螺钉的螺距，否则会由于螺钉头下螺纹不完整而无法施加足够大的拧紧扭矩。如果无法满足此条件，可采用图3图6中所示的自攻螺钉连接。6底孔直径本章规定的底孔直径是根据以下条件确定的：a)图2所示上半部分通孔、下半部分底孔的简单自攻螺钉连接；b)钻底孔；O表面硬化自攻螺钉，并且无涂镀层；d)Ms0.5×Mo如不满足上述条件，不适用表2表11中的底孔直径(另见第8章)。对于对称连接，拧入扭矩和底孔直径之间的关系对拧紧扭矩值有决定性影响，可以用公式(2)从经验上描述：Ms=(0.0263d12+0.113d1-0.071)-1.9(d-d2)+0.305d1Rm(2.4t2+0.9)(2)公式(2)仅对表面抛光的表面硬化自攻螺钉有效。不同于此条件的说明，参见第8章。根据以上条件，计算得出表2表11中的底孔直径。当采用未规定的板材厚度或强度时，底孔直径可根据公式计算。表2ST2.2的底孔直径钢板厚度tmm底孔直径d/mm材料最小拉伸强度RmMPa1001502002503003504004505000.81.71.71.71.71.71.71.71.71.70.91.01.81.11.81.21.81.31.81.41.91.51.81.91.61.81.91.71.91.81.8表3ST2.9的底孔直径钢板厚度t底孔直径d/mm材料最小拉伸强度RMPa1001502002503003504004505001.12.22.22.22.22.22.22.22.22.31.21.32.31.42.32.41.52.32.41.62.32.41.72.41.82.32.51.92.42.52.02.32.52.22.42.5表4ST3.5的底孔直径钢板厚度tmm底孔直径d/mm材料最小拉伸强度RmMPa1001502002503003504004505001.32.62.62.62.62.62.62.72.72.81.42.72.72.72.72.72.72.81.52.82.91.62.91.72.81.82.82.91.92.93.02.02.82.93.02.22.83.03.02.52.92.93.03.13.12.82.83.03.1«5ST3.9的底孔直径钢板厚度tIin底孔直径d/mm材料最小拉伸强度RMPa1001502002503003504004505001.32.92.92.92.92.92.93.03.03.11.43.03.13.11.53.03.03.03.03.03.21.63.13.21.73.13.23.31.83.23.31.92.03.13.23.32.23.13.23.33.42.53.23.33.33.43.42.83.23.33.43.43.03.5表6ST4.2的底孔亶径钢板厚度1nun底孔直径d/mm材料最小拉伸强度RrnMPa1001502002503003504004505001.43.13.13.13.13.13.13.23.33.41.53.23.23.23.23.23.21.63.33.41.73.31.83.33.43.51.93.42.03.33.43.53.52.23.53.62.53.43.43.53.63.62.83.33.53.63.63.03.43.53.73.53.33.53.63.63.73.73.7表7ST4.8的底孔直径钢板厚度tm底孔直径d/mm材料最小拉伸强度RmMPa1001502002503003504004505001.63.63.63.63.63.63.73.83.93.91.73.73.83.94.01.83.84.01.93.73.92.03.83.94.04.12.23.73.94.04.12.53.73.94.04.04.14.14.22.83.84.04.14.24.23.03.73.94.14.23.53.84.04.14.24.24.34.04.04.14.24.34.3表8ST5.5的底孔直径钢板厚度tmm底孔直径d/mm材料最小拉伸强度RMPa1001502002503003504004505001.84.24.24.24.24.34.44.54.64.61.94.44.54.64.72.04.32.24.34.44.54.64.74.74.82.54.44.64.74.74.84.82.84.44.64.74.84.93.04.54.84.93.54.44.64.74.84.94.94.04.64.74.84.94.95.05.04.54.74.84.950*9ST6.3的底孔直径钢板厚度tmn底孔直径d/mm材料最小拉伸强度RmMPa1001502002503003504004505001.84.94.94.94.95.05.25.35.35.41.95.05.15.42.05.15.25.35.45.52.25.05.25.35.45.55.55.62.55.05.25.45.45.55.65.62.85.25.35.55.55.65.75.73.05.35.45.55.65.73.55.25.45.55.65.75.75.84.05.35.55.65.75.85.84.55.55.65.75.85.85.05.75.8表10ST8的底孔直径钢板厚度t11m底孔直径d/mm材料最小拉伸强度RmMPa1001502002503003504004505002.16.36.36.36.36.56.66.76.86.92.26.56.66.86.86.97.02.56.56.76.86.97.07.07.12.86.46.76.86.97.07.17.17.23.06.56.86.97.07.17.23.56.46.87.07.17.17.27.27.37.34.06.76.97.17.27.27.37.34.56.87.17.27.37.45.07.07.37.47.45.57.17.27.37.46.07.46.57.27.37.4«11ST9.5的底孔直径钢板厚度trm底孔直径d/mm材料最小拉伸强度RmMPa1001502002503003504004505002.57.57.57.78.08.18.28.38.38.42.87.68.08.18.28.38.48.48.63.07.78.18.28.38.48.63.57.68.18.38.48.48.68.68.78.74.08.08.28.48.68.68.78.74.58.18.48.68.78.85.08.38.78.88.85.58.48.68.78.86.08.86.58.68.78.87.08.88.98.98.98.97.58.78.97通孔直径公式(3)用于计算通孔的直径dp:dp=d1+l3(d1-d)(3)8特殊情况8.1拉伸底孔2mm以下的板材通常会被拉伸底孔，因为拉伸过程会导致孔壁拉拔硬化，因此在表2-表11中所列的底孔直径应依据具体材料和板材厚度增加0.1mm0.3mm。在拉伸底孔中，螺钉只能沿着拉伸底孔方向拧紧。8.2 涂镀层螺钉自攻螺钉的表面处理会改变拧入螺钉的摩擦系数值，因此在表2表11中所示的底孔直径尺寸应根据实际需要增加或减少。同时，要注意在螺钉头下支承面产生的摩擦系数对施加的拧紧扭矩影响较大。8.3 连接铭镇钢制板材使用表面硬化自攻螺钉连接辂银钢制板材时，无法提供有关底孔直径和拧紧扭矩的通用指标，应根据具体情况确定。8.4 不锈钢自攻螺钉连接由于不锈钢自攻螺钉的表面硬度较低，按照本文件将这些螺钉拧入材质为钢或不锈钢的被连接件(已确定底孔直径)时，应考虑到螺钉的螺纹变形。在这种情况下，应由试验确定使用条件。9拧紧扭矩的计算和分类理论计算得到的拧紧扭矩仅是近似值，为了确保适当的安全水平应对实际零件进行测试。为此，根据拧入扭矩和超拧扭矩(MS和MO)使用公式(4)确定拧紧扭矩：Mr=Ms.mx+12(Mo.minMs.max)(4)对实际零件至少进行10次试验。使用公式(5)时，螺纹连接具有足够的可靠性：Mo.n>2Ms.m另外，在拧紧扭矩和破坏扭矩之间有公式(6)的关系：Ms<M1<0.5M;(6)为了更好地表述和操作，拧紧扭矩分为以下扭矩等级：1.5N-m、2.0N-m、3.0Nm>3.5Nm,4.5Nm%6.0Nm、8.0Nm<.拧紧扭矩值应向下圆整到最接近的扭矩等级(例如：3.1Nm圆整为3.0Nm34Nm圆整为3.()Nm)oMS和MO的值取决于各种参数，例如孔径、板材厚度和材料强度，以及螺钉特性，如螺钉材料、螺纹公差带位置、表面粗糙度和表面涂层。表面涂层可以产生显著的影响。因此，改变这些值会影响拧紧扭矩。图7可看出相互之间的关系。示例：在某安装工序中以45Nm的扭矩拧紧所有螺钉，但根据公式计算得到某自攻螺钉连接的拧紧扭矩为3.9Nmi为了统一拧紧扭矩并避免更换安装工具，可减小板材的孔径，也可增加板材厚度或材料强度来提高拧紧扭矩。当板材厚度增力圈寸，可以增加仔1.径，以获得匹配的拧紧扭矩。图7构成自攻端打连接的各种扭矩的示意图10拧紧速度自攻螺钉应采用电动或气动的带扭矩设定的拧紧工具进行安装，拧紧速度建议设置在100rminv5(X)r/min之间。
